伺服液位计调试讲解

enraf伺服液位计调试培训手册

854伺服液位调试培训手册

1，ENSITE调试软件安装和基本操作：

液位计安装完成后，确认接线正确，就可以送电了。

将ENRAF提供的调试软件ENSITE直接COPY到D盘， 打开ENSITE文件夹中的可执行文件ENSITE.EXE，按ALT+回车全屏化。

点击SCAN后，选择1200（CIU的通讯波特率），COM1，ALL后按OK。搜索完成后所有的现场仪表都显示在列表中，输入新的文件名，按确认就可以开始调试了。

单击ALL将所有表添加到右侧列表中，单击ENCASE，进入调试界面，

按SPLIT=OFF打开显示窗口，SELECT可以任意切换罐，REQUEST是指令输入窗口，SEND送出指令。指令送出后显示&表示成功，显示！058或者！053表示失败。

当然，调试同样可以使用手操器PET 在罐上进行。所有指令都完全一一样。

当调试完液位计后，单击左侧的LOG，将液位计的所有设置备份到相应文件下：D:\ENSITE\DAT\文件名\罐名

2，液位计基本设置：

新的液位计送电后会显示＋027.0000，这是出厂的设置。输入FR停住浮子，检查DC（磁鼓周长是否和磁鼓上刻的是否一致）。注意：这个值直接决定仪表的检测是否准确，同样使磁鼓旋转一周，磁鼓的周长不同，那么旋转一周后计算的液位变化高度变化也不同。

输入：W2=ENRAF2 指令输入密码

DW=+.26540000E+03 预设浮子的重量（数值刻在浮子上）注意：这个重量的值不一定和浮子的实际重量一致，可以大于浮子重量，但是不宜小于浮子重量，说明见S1,S2等的设定说明。

DV＝+.20040000E+03 设置浮子体积（数值刻在浮子上）注意：不是计算密度的浮子这个值不重要。

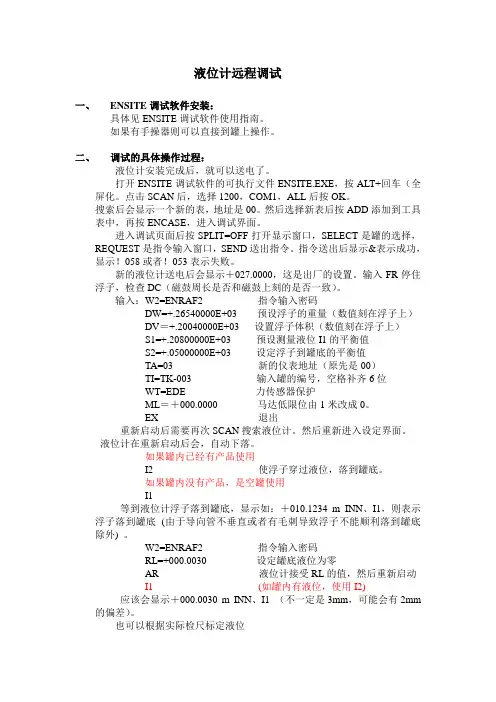

液位计远程调试

一、 ENSITE调试软件安装：

具体见ENSITE调试软件使用指南。

如果有手操器则可以直接到罐上操作。

二、 调试的具体操作过程：

液位计安装完成后，就可以送电了。

打开ENSITE调试软件的可执行文件ENSITE.EXE，按ALT+回车（全屏化。点击SCAN后，选择1200，COM1，ALL后按OK。

搜索后会显示一个新的表，地址是00。然后选择新表后按ADD添加到工具表中，再按ENCASE，进入调试界面。

进入调试页面后按SPLIT=OFF打开显示窗口，SELECT是罐的选择，REQUEST是指令输入窗口，SEND送出指令。指令送出后显示&表示成功，显示！058或者！053表示失败。

新的液位计送电后会显示＋027.0000，这是出厂的设置。输入FR停住浮子，检查DC（磁鼓周长是否和磁鼓上刻的是否一致）。

输入：W2=ENRAF2 指令输入密码

DW=+.26540000E+03 预设浮子的重量（数值刻在浮子上）

DV＝+.20040000E+03 设置浮子体积（数值刻在浮子上）

S1=+.20800000E+03 预设测量液位I1的平衡值

S2=+.05000000E+03 设定浮子到罐底的平衡值

TA=03 新的仪表地址（原先是00）

TI=TK-003 输入罐的编号，空格补齐6位

WT=EDE 力传感器保护

ML＝＋000.0000 马达低限位由1米改成0。

实用标准文案

精彩文档

854系列伺服液位计调试过程

1．1 介绍

这里将介绍854伺服液位计的调试过程。其中一些主要的调试步骤，例如设定液位计参数和检查液位计性能的步骤可以在实验室中完成。在可能的情况下尽量完成以下步骤。在开始前必须确定，哪些必须在现场完成。

在实验室内，必须将液位计安装在支架上，支架上有可以让浮子和钢丝活动的孔。

送上电源后，854启动后应该处在一个浮子被锁住的状态下（LT，BL或FR）。可以通过PET或上位机向液位计发送UN指令将浮子放下。建议同时检查ER（故障状态下重新启动）指令，应该为TGI1。

为方便用户，同时提供了一份液位计设置参数的拷贝，建议使用与液位计一起的塑料袋中的安装设置和维护表格。

调试的步骤（参见本章的其他部分）

 检查安装情况

 选择需要使用的工具

 安装浮子并解开马达锁

 设定罐、液位计和用户自己的数据

 根据人工检尺的液位值标定液位计

 通过854ATG测量浮子在空气中的重量，并且与提供的浮子重量进行比较。

 测量液位并且检查测量的重复性

 平衡测试(BT)

1．2 调试前的检查

在854安装在罐上后检查液位计的机械安装情况。

检查液位计安装的方向，是否背向罐壁。

检查液位计的水平度是否小于2°。

检查O型圈和垫片是否完好。

检查未使用的电缆入口是否已经安装了符合标准的堵头。

检查电气安装情况。

检查854ATG是否已在罐体上接地。

实用标准文案

精彩文档 检查854ATG电压选择器选择的电压是否与现场提供的电源一致。

检查854ATG的电源线是否已接好。

检查854ATG的通讯线是否接好。

检查本安侧电缆接线。（标记成蓝色的端子）

在送电前关闭所有的端盖。

1．3 工具

在实验室和现场都必须使用847 PET Enraf手持终端设定参数。可以通过854 ATG的红外通讯口与PET通讯。847 PET是一台本安的仪器，是防水的（IP65），带有全ASCII键盘和LCD显示器。
