变电站土建设计要点及优化策略
摘要：随着我国经济和社会不断发展，电力系统的效率问题和安全问题成为社会重点解决的问题之一，与此同时，变电站作为整个电力系统的稳定后盾，自然成为了重中之重，通过对变电站土建设计要点的分析及系统论述，探讨变电站土建设计的优化策略，希望对今后的发展产生积极影响。
关键词：变电站；土建设计；优化策略
我国的电力系统发展的越来越快，维修技术也越来越先进，但在电力系统中，变电站在土建设计中的一些要点如果处理不好会带来一系列问题，这些问题会进一步限制电力系统的保护措施，妨碍电力系统的进一步发展。本文从了解变电站土建设计的要点入手进行分析，为变电站土建设计提供优化策略并确保变电站的安全运作。
1 变电站土建设计要点分析
1.1设计前期选址阶段
变电站设计的核心在于电站负荷中心，这是对整个变电站运作起重要作用的一个部分。因此，在对变电站设计选址过程中，首先要明确负荷中心的位置，需要相关技术人员根据具体情况进行分析规划，来科学合理地确定负荷中心的位置。
同时，在设计选址过程中，要充分考虑线路的问题。变电站的线路直接影响整个变电站的运作，因此在设计选址过程中，对线路的选择应与当地地址的选择相协调。在进行变电站选址过程中，要与线路相关技术人员紧密沟通，确保输电线路方案合理科学。因为变电站线路修建过程所花费金额大于对变电站的建设费用，科学合理的选择线路可以避免后期重改线路等造成的更大经济损失，这在一定程度上有利于变电站建设的经济性，合理性。
1.2可行性研究阶段
对变电站土建设计过程中要充分调查研究其可行性，可以根据以往变电站选址的经验。如果变电站选址不合理，会直接影响后期运作，严重的会要求重新修建变电站，造成巨大麻烦和损失。
在初步选定的变电站土建设计中，可以根据存在的细节问题，用科学合理的方法来改善。通过技术人员对整个变电站土建设计的可行性进行分析，在不影响变电站功能运作的前提下，要求变电站尽量占用较少土地面积。这就要求在对变电站土建设计过程中，利用先进的建筑原理，充分运用变电站结构空间，减少对土地的占用。不仅如此，可行性分析中还要求变电站的建筑设计不影响交通，水文等，确保将对周边生态环境及居民的生活产生的负面影响降到最低。

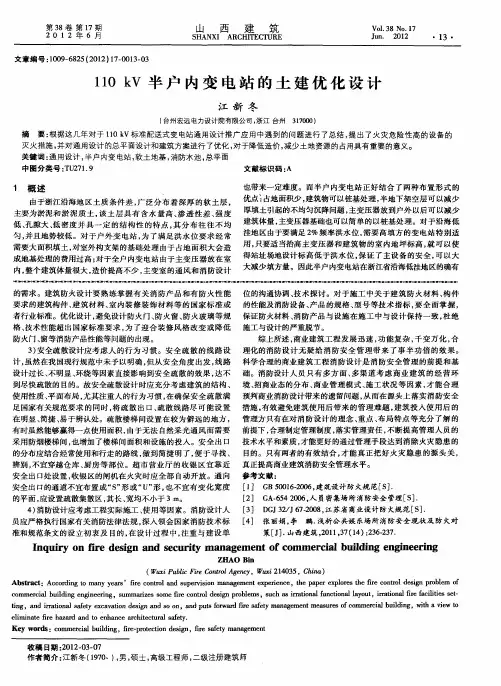

第３８卷第１７期 ２ ０ １ ２年６月 山 西 建 筑 ＳＨＡＮＸＩ ＡＲＣＨⅡＥＣ ＩＵＲＥ Ｖ０１．３８ Ｎｏ．１７ Ｊｕｎ．２０１２ ・１３・
文章编号：１００９—６８２５（２０１２）１７—００１３－０３
１１Ｏ ｋＶ半户内变电站的土建优化设计
江新冬
（台州宏远电力设计院有限公司，浙江台州３１７０００）
摘要：根据这几年对于１１Ｏ ｋＶ标准配送式变电站通用设计推广应用中遇到的问题进行了总结，提出了火灾危险性高的设备的 灭火措施，并对通用设计的总平面设计和建筑方案进行了优化，对于降低造价，减少土地资源的占用具有重要的意义。
关键词：通用设计，半户内变电站，软土地基，消防水池，总平面 中图分类号：ＴＵ２７１．９ 文献标识码：Ａ
１ 概述
由于浙江沿海地区土质条件差，广泛分布着深厚的软土层， 主要为淤泥和淤泥质土，该土层具有含水量高、渗透性差、强度
低、孔隙大、低密度并具一定的结构性的特点，其分布往往不均
匀，并且地势较低。对于户外变电站，为了满足洪水位要求经常
需要大面积填土，对室外构支架的基础处理由于占地面积大会造
成地基处理的费用过高；对于全户内变电站由于主变压器放在室 内，整个建筑体量很大，造价提高不少，主变室的通风和消防设计
的需求。建筑防火设计要熟练掌握有关消防产品和有防火性能
要求的建筑构件、建筑材料、室内装修装饰材料等的国家标准或
者行业标准。优化设计，避免设计防火门、防火窗、防火玻璃等规 格、技术性能超出国家标准要求，为了迎合装修风格改变或降低
防火门、窗等消防产品性能等问题的出现。
３）安全疏散设计应考虑人的行为习惯。安全疏散的线路设
计，虽然在我国现行规范中未予以明确，但从安全角度出发，线路
设计过长、不明显、环绕等因素直接影响到安全疏散的效果，达不
到尽快疏散的目的。故安全疏散设计时应充分考虑建筑的结构、
使用性质、平面布局，尤其注重人的行为习惯，在确保安全疏散满
足国家有关规范要求的同时，将疏散出口、疏散线路尽可能设置

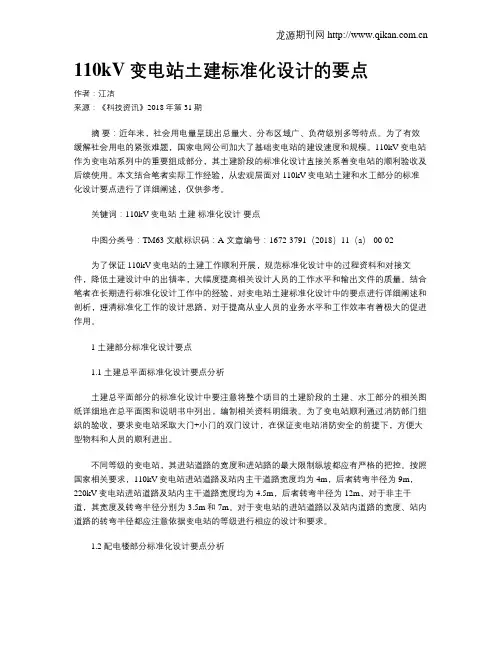

龙源期刊网
110kV变电站土建标准化设计的要点
作者：江洁
来源：《科技资讯》2018年第31期
摘 要：近年来，社会用电量呈现出总量大、分布区域广、负荷级别多等特点。为了有效缓解社会用电的紧张难题，国家电网公司加大了基础变电站的建设速度和规模。110kV变电站作为变电站系列中的重要组成部分，其土建阶段的标准化设计直接关系着变电站的顺利验收及后续使用。本文结合笔者实际工作经验，从宏观层面对110kV变电站土建和水工部分的标准化设计要点进行了详细阐述，仅供参考。
关键词：110kV变电站 土建 标准化设计 要点
中图分类号：TM63 文献标识码：A 文章编号：1672-3791（2018）11（a）-00-02
为了保证110kV变电站的土建工作顺利开展，规范标准化设计中的过程资料和对接文件，降低土建设计中的出错率，大幅度提高相关设计人员的工作水平和输出文件的质量。结合笔者在长期进行标准化设计工作中的经验，对变电站土建标准化设计中的要点进行详细阐述和剖析，理清标准化工作的设计思路，对于提高从业人员的业务水平和工作效率有着极大的促进作用。
1 土建部分标准化设计要点
1.1 土建总平面标准化设计要点分析
土建总平面部分的标准化设计中要注意将整个项目的土建阶段的土建、水工部分的相关图纸详细地在总平面图和说明书中列出，编制相关资料明细表。为了变电站顺利通过消防部门组织的验收，要求变电站采取大门+小门的双门设计，在保证变电站消防安全的前提下，方便大型物料和人员的顺利进出。
不同等级的变电站，其进站道路的宽度和进站路的最大限制纵坡都应有严格的把控。按照国家相关要求，110kV变电站进站道路及站内主干道路宽度均为4m，后者转弯半径为9m，220kV变电站进站道路及站内主干道路宽度均为4.5m，后者转弯半径为12m，对于非主干道，其宽度及转弯半径分别为3.5m和7m。对于变电站的进站道路以及站内道路的宽度、站内道路的转弯半径都应注意依据变电站的等级进行相应的设计和要求。
２０１４年１０月上 变电站土建设计要点浅析 钮俊杰（安徽送变电工程公司，安徽合肥市２３０６０１） 【摘 要】变电站工程关键在于土建设计，而研究变电站土建设计的要点及如何优化一直是广大电力工作者研究的热点的问题。本文结合多年 项目的实践经验，首先从变电站土建设计的四个阶段进行概述，并分别从设计前期阶段、初步设计阶段、施工设计阶段、工程实施阶段来阐明土 建设计的要点和设计原则，并在此基础上提出了在变电站土建设计在各阶段的一些忧化策略与建议，为优化变电站的设计，进一步提高变电站 设计质量提供一定的参考。 【关键词】变电站土建设计；选址 总平面布置；竖向布置 【中图分类号】ＴＵ２７１ 【文献标识码】Ｂ 【文章编号】１００６—４２２２ｆ２０１４）１９—０１５０—０２ ｌ引言 电力系统是国家建设的基础，也是国民经济的命脉所在， 是支撑整个社会运行最重要基础体系之一。随着我国国民经 济的快速发展以及人民生活水平的日益提高．国家用电的需 求也不断增长，这使得变电站的建设显得越来越重要。变电站 作为电网的重要组成部分．其设计的好坏与施工质量对电网 的安全运行和互联等具有重大的影响．特别在电网系统的资 源优化以及系统经济效益的实现等方面具有重要的意义ｌ１ ．． 同时，电力作为国家重要的能源供给设施，其中土建设计 的质量和安全防范自是重中之重．保证电网的安全运行已经 成为变电站建设的首要任务。现阶段，土建设计的首要考虑的 因素包括：①标准规范化设计．依据现有的设计规程、规范．遵 循企业的通用设计原则。②模块化设计，积极采用先进的新技 术、新工艺，提高．Ｔ－程的可靠性。（ 工艺简约化设计，考虑产品 或设施的特点，提倡整体工艺简洁、施工方便快捷．与环境协 调、节约投资。 在变电站土建设计上，如何设计出先进、安全、经济和实 用的工程仍是至关重要的热点问题ｆ －－－ 通过大量的工程设计 实践的经验．本文从四个阶段概述变电站土建设计的设计要 点和优化方法，并对变电站土建设计的标准化、模块化等方面 进行讨论 ２变电站土建设计 变电站土建设计一般分为设计前期阶段、初步设计阶段、 施工设计阶段、工程实施阶段等四个设计阶段 ７。传统的，不 少的设计者在设计工作中出现过失误．有时甚至将整个工程 置于进退两难的境地。本文通过对多年来变电站工程设计经 验的总结，阐述了在变电站土建设计各个阶段中需要注意的 问题和优化措施．达到最终提高工程实施效率和提高工程质 量的目的．． ３设计前期阶段 在设计前期阶段，选址工作由土建人员通过现场考察、收 集资料等方式，初步选定若干候选站址。为减少网损．这些候 选站址应尽量靠近负荷中心 并对每个候选站址进行综合分 析，考虑的因素主要有以下几个方面：从保护环境的角度出 发，以可持续化发展为原则，确保污染影响的最小化 从提高 土地使用率出发．变电站选址原则上不占农业耕地及林木用 地，多利用经济效益低的荒地、劣地等。从就近交通便利角度 出发，选址需考虑交通运输是否满足要求 确保能满足工程运 输、施工及建站后人员工作生活的需求。兼顾地质等基础环境 因素，调查地质地貌、土壤状况、气候和环境条件等，综合考虑 变电站接地设计、施工、运行及管理等情况 ～。 设计前期的选线是否合理．对于变电站建设工程能否在 前期设计阶段通过审查、获得批准显得更加重要 因此，土建 设计人员在选址过程中要与线路人员密切配合．每一个候选 站址必须有相应的走线设计方案。选址与选线必须协调统一、 相辅相成 一定程度上讲．在选线过程中需要注意以下因素： ①尽量减少房屋拆迁赔偿问题，减少线路对环境的破坏，同时 避免对军事设施及重要通信设施的干扰。（ 注意河流、水库、 公路和铁路等的跨越问题 合理的跨越能避免出现大跨越的情 况．既能降低跨越风险．也减少投资的浪费，同时降低对公共的 交通、航运等影响。（ 充分考虑出线条件，合理设计线路走向， 并对工程线路路径进行合理安排．避免线路的交叉情况 出线回数和主变容量为变电站占地面积的关键因素．合 理调整室外配电装置场地与建构物之间的关系，采用先进设 备及工艺布置方法，可有效减少占地面积。同时，建筑物在满 足功能条件下，尽量合并可有效地减少占地面积．且相应附属 的挡土墙、围墙、场地平整费用也一并降低。传统的．变电站占 地面积可根据主变容量、台数、形式以及变电所电压等级和出 线回数来确定（见表１），同时与变电站的无功补偿容量、形式 及其他相关电气设备有关 表１占地面积与电压等关系 占地面积（长×宽．ｍ） 电压（ｋＶ） 变压器容量及台数（ＭＶＡ） 地上 地下 ３５ ２×（０．５－５．６） ３５￣５０ ３０￣４０ ６３ ２×（２－１６１ ６０￣７０ ４０￣６０ ｌ１Ｏ ２ｘ（５．６～６０ ７０ｘｌ０ｏ ５０￣８０ ２２０ ２×（９０－１５０） １５０￣２００ １２０￣１５Ｏ ３３０ ２×（９０～２４０） ｌ８０￣２３０ １５０￣２００ ５００ ２×（７５０） ３００￣３５０ ２００ｘ２５０ 设计前期阶段就要求科研设计人员，必须做出科学的规 潇；ｊｋ蛳簪＿
