变电站土建设计要点及优化策略研究

49 科技资讯 SCIENCE & TECHNOLOGY INFORMATION科技资讯2018 NO.31SCIENCE & TECHNOLOGY INFORMATION动力与电气工程

DOI：10.16661/ki.1672-3791.2018.31.049

110kV变电站土建标准化设计的要点①

江洁

（国网福建省电力有限公司宁德供电公司 福建宁德 352100）

摘　要：近年来，社会用电量呈现出总量大、分布区域广、负荷级别多等特点。为了有效缓解社会用电的紧张难题，国家电

网公司加大了基础变电站的建设速度和规模。110kV变电站作为变电站系列中的重要组成部分，其土建阶段的标准化设计

直接关系着变电站的顺利验收及后续使用。本文结合笔者实际工作经验，从宏观层面对110kV变电站土建和水工部分的

标准化设计要点进行了详细阐述，仅供参考。

关键词：110kV变电站 土建 标准化设计 要点

中图分类号：TM63 文献标识码：A 文章编号：1672-3791(2018)11(a)-0049-02

为了保证110kV变电站的土建工作顺利开展，规范标准

化设计中的过程资料和对接文件，降低土建设计中的出错

率，大幅度提高相关设计人员的工作水平和输出文件的质

量。结合笔者在长期进行标准化设计工作中的经验，对变

电站土建标准化设计中的要点进行详细阐述和剖析，理清

标准化工作的设计思路，对于提高从业人员的业务水平和

工作效率有着极大的促进作用。

1 土建部分标准化设计要点

1.1 土建总平面标准化设计要点分析

土建总平面部分的标准化设计中要注意将整个项目的

土建阶段的土建、水工部分的相关图纸详细地在总平面

图和说明书中列出，编制相关资料明细表。为了变电站顺

利通过消防部门组织的验收，要求变电站采取大门+小门

的双门设计，在保证变电站消防安全的前提下，方便大型

物料和人员的顺利进出。

不同等级的变电站，其进站道路的宽度和进站路的

最大限制纵坡都应有严格的把控。按照国家相关要求，

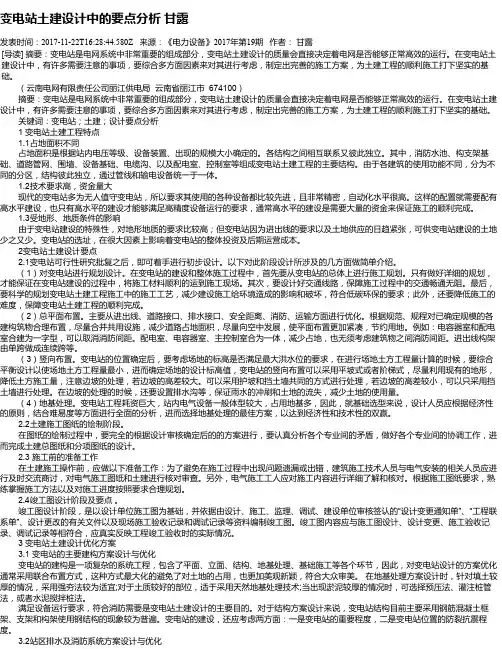

变电站土建设计中的要点分析 甘露

发表时间：2017-11-22T16:28:44.580Z 来源：《电力设备》2017年第19期 作者： 甘露

[导读] 摘要：变电站是电网系统中非常重要的组成部分，变电站土建设计的质量会直接决定着电网是否能够正常高效的运行。在变电站土建设计中，有许多需要注意的事项，要综合多方面因素来对其进行考虑，制定出完善的施工方案，为土建工程的顺利施工打下坚实的基

础。

（云南电网有限责任公司丽江供电局 云南省丽江市 674100）

摘要：变电站是电网系统中非常重要的组成部分，变电站土建设计的质量会直接决定着电网是否能够正常高效的运行。在变电站土建设计中，有许多需要注意的事项，要综合多方面因素来对其进行考虑，制定出完善的施工方案，为土建工程的顺利施工打下坚实的基础。

关键词：变电站；土建；设计要点分析

1 变电站土建工程特点

1.1占地面积不同

占地面积是根据站内电压等级、设备装置、出现的规模大小确定的。各结构之间相互联系又彼此独立。其中，消防水池、构支架基础、道路管网、围墙、设备基础、电缆沟、以及配电室、控制室等组成变电站土建工程的主要结构。由于各建筑的使用功能不同，分为不

同的分区，结构彼此独立，通过管线和输电设备统一于一体。

1.2技术要求高，资金量大

现代的变电站多为无人值守变电站，所以要求其使用的各种设备都比较先进，且非常精密，自动化水平很高。这样的配置就需要配有高水平建设，也只有高水平的建设才能够满足高精度设备运行的要求，通常高水平的建设是需要大量的资金来保证施工的顺利完成。

1.3受地形、地质条件的影响

由于变电站建设的特殊性，对地形地质的要求比较高；但变电站因为进出线的要求以及土地供应的日趋紧张，可供变电站建设的土地少之又少。变电站的选址，在很大因素上影响着变电站的整体投资及后期运营成本。

2变电站土建设计要点

2.1变电站可行性研究批复之后，即可着手进行初步设计。以下对此阶段设计所涉及的几方面做简单介绍。

《变电站土建施工安全措施方案》

一、项目背景

随着电力需求的不断增长，变电站的建设成为电力基础设施发展的重要环节。变电站土建施工涉及到众多的施工工序，包括基础开挖、混凝土浇筑、建筑物构建、电气设备基础安装等。施工现场存在诸多危险因素，如高处坠落、物体打击、触电、坍塌等。为确保变电站土建施工的顺利进行，保障施工人员的生命安全和身体健康，特制定本施工安全措施方案。

二、施工现场安全管理

1. 施工现场布局

- 合理规划施工场地，划分施工区、材料堆放区、机械设备停放区等不同功能区域，并设置明显的标识牌。确保各区域之间保持安全距离，避免相互干扰和引发危险。

- 在施工现场设置安全通道，通道宽度应满足人员疏散和物料运输的要求，且保持畅通无阻，严禁在通道上堆放任何材料或设备。

2. 安全设施设置

- 在施工现场周边设置坚固的围挡，高度不低于规定标准，防止无关人员进入施工现场。围挡应牢固可靠，能够承受一定的外力冲击。

- 在深基坑、高处作业平台、楼梯口、电梯井口等危险部位设置防护栏杆，并挂设安全网。防护栏杆的高度、间距等应符合安全标准，安全网应具有足够的强度和稳定性。

- 在施工现场设置足够数量的灭火器材，如灭火器、灭火砂、消防水桶等，并定期进行检查和维护，确保其处于良好的备用状态。

3. 施工设备管理

- 对进入施工现场的机械设备进行严格的检查和验收，确保设备的性能良好、安全装置齐全有效。对大型机械设备，如塔吊、起重机等，应进行专门的安全评估和备案。 - 为机械设备配备合格的操作人员，操作人员必须持证上岗，并严格按照操作规程进行操作。在机械设备使用过程中，定期进行维护保养，及时发现和排除故障隐患。

- 对施工现场的电气设备进行统一管理，设置配电箱，并安装漏电保护装置。所有电气设备的接线应符合规范要求，严禁私拉乱接电线。

4. 物料堆放管理

- 对施工材料进行分类堆放，堆放高度应符合规定要求，避免过高堆放导致坍塌危险。对易燃易爆物品，如油漆、汽油等，应设置专门的储存库，并采取防火、防爆等安全措施。

变电站典型设计土建说明

一、前言

本文档旨在详细介绍变电站典型设计土建方面的要点和注意事项，帮助读者了解变电站土建设计的基本原则和流程。

二、设计要点

1. 场地选址

• 场地应尽量选择平整、无积水和泥土疏松的地段。

• 考虑到未来扩建和维护方便，场地要足够宽敞。

2. 基础设计

• 根据变电站的规模和功率等级，确定合适的基础类型，如承台基础、桩基础等。 • 基础设计要考虑地质条件、荷载要求和抗震要求。

3. 结构设计

• 变电站主要建筑结构包括变电设备房、办公室、控制室等，根据功能和安全需求进行结构设计。

• 结构材料以混凝土、钢材等为主，要保证结构的稳定性和耐久性。

4. 防护设计

• 变电站建筑要考虑到防火、防爆等安全问题，根据相关规范进行防护设计。

• 建筑外部应设置防护墙、防火隔离带等设施，确保变电站的安全运行。 三、设计流程

1. 立项阶段

• 制定项目计划和目标，确定土建设计的基本要求。

• 开展场地勘察和地质勘查，为后续设计提供依据。

2. 设计阶段

• 制定土建设计方案，包括场地布局、基础设计、结构设计等内容。

• 完善设计方案，进行技术评审和审图。

3. 施工阶段

• 根据设计方案进行施工，注意施工质量和进度控制。

• 进行施工验收和竣工验收，确保土建工程符合设计要求。 四、设计注意事项

1. 建筑质量

• 土建设计要符合相关规范和标准，保证建筑质量和安全性。

• 建筑材料选择要符合要求，防止出现质量问题。

2. 设计效率

• 设计过程中要注重效率和合理性，避免重复设计和浪费资源。

• 设计人员要密切配合，确保设计进度和质量。

3. 环境保护

• 变电站建设要符合环境保护要求，避免对周围环境造成污染。

• 尽量采用环保材料和工艺，降低施工对环境的影响。 五、总结

本文档通过介绍变电站典型设计土建说明的要点和流程，希望能够帮助读者了解变电站土建设计的基本知识和原则，为相关工程的设计和施工提供参考。变电站土建设计是变电站建设中至关重要的一环，只有合理规划和设计，才能保证变电站的安全稳定运行。
