彩色沥青配合比

  • 格式：pdf
  • 大小：69.52 KB
  • 文档页数：3

彩色沥青配合比

彩色沥青配合比，是指在沥青混合料中添加彩色颜料，使得道路沥

青路面具有丰富多彩的颜色。彩色沥青配合比的设计是保证彩色沥

青混合料在道路上具备良好的性能和持久性的关键。在彩色沥青路

面的施工过程中，正确的配合比可以确保道路沥青的稳定性、耐久

性和色彩鲜艳度。

彩色沥青配合比的设计需要考虑以下几个方面：

1.颜料选择：彩色沥青需要添加颜料来赋予路面丰富的色彩。颜料

的选择应符合相关标准，并具有良好的耐候性和色彩稳定性。常见

的彩色颜料有氧化铁颜料、颜料粉末等，不同颜料对配合比的要求

也不同。

2.沥青种类和级别：沥青是彩色沥青混合料的基础材料，不同种类

和级别的沥青对配合比的要求也不同。一般来说，柔性沥青是常用

的沥青种类，其黏度和软化点要符合设计要求。3.沥青含量：沥青含量是指沥青在彩色沥青混合料中的质量比例。

沥青含量的选择应根据道路的使用条件和要求来确定，一般介于4%

至7%之间。过低的沥青含量会导致沥青路面的抗剥落和耐久性差，

过高的沥青含量则会导致路面发粘和软化。

4.骨料配合比：骨料是沥青混合料中的主要组成部分，它的种类、

粒径和配合比会直接影响彩色沥青路面的性能。骨料的选择应根据

道路的使用条件和要求来确定，颗粒形状要良好、粗细齐全，以保

证沥青混合料的密实性和稳定性。

5.添加剂的使用：为了提高彩色沥青路面的性能，可以适量添加一

些特殊的添加剂，如改性剂、增黏剂等。添加剂的使用应符合相关

标准，并且要注意添加剂与其他材料的相容性。

设计彩色沥青配合比时，需要进行实验室试验和现场试验，以确定

最佳的配合比。在试验过程中，需要考虑颜色的稳定性、耐候性、

抗剥落性等因素，以确保彩色沥青路面的质量和性能。彩色沥青配合比的设计不仅关乎道路的使用寿命和性能，也直接关

系到城市道路的美观和环境形象。一条色彩鲜艳的彩色沥青路面不

仅可以提升城市的形象，还可以为行人和车辆提供更好的视觉引导

和安全保障。

总之，彩色沥青配合比的设计是保证彩色沥青路面质量和性能的关

键。通过合理选择颜料、沥青种类和级别、沥青含量、骨料配合比

以及添加剂的使用，可以设计出色彩鲜艳、耐久性强的彩色沥青路

面。这不仅能提升城市道路的美观形象，还能为交通参与者提供更

好的行车体验和安全保障。在未来的道路建设中，彩色沥青路面将

会发挥更加重要的作用，为城市交通发展贡献力量。

合集下载

沥青配合比报告

沥青配合比报告

：

：

：

：AC-13C沥青混凝土混合料配合比设计报告

施工单位宁波杭州湾新区滨海沥青有限公司

宁波杭州湾新区滨海沥青有限公司

试验室

二零 年 月合同号

分项工程沥青路面上面层

混合料种类AC-13C沥青砼AC-13C配合比设计说明 筛孔矿料

98.681.3100100100100100100矿粉10010010010010095.868.941.423.713.49.80.70.7

4#料10010010010010010010010070.81.50.70.70.73#料1001001001001000.50.50.50.50.50.5100100

2#料10010010010093.848.03.11001001001001001001#料1001001001001002.361.180.60.30.150.075符合规范要求。（见表2-2-1、2-2-2）

筛分结果表 表2-2-1

通过方孔筛的百分率(%)

31.526.5191613.29.54.75要求实测记录60-80﹥46﹥100

2、集料：1#、2#、3#料采用南京泉水采石场的石灰岩集料,采用各项指标经试验检测单位g/cm30.1mm℃cm

试验结果1.0257647.51001、沥青：采用AH-70#重交通石油沥青，其针入度、延度、软化点三大指标均符合规范要求。（见表2-1-1）

沥青试验结果表 表2-1-1

试验项目密度（25℃）针入度（25℃）软化点延度（15℃）3、JTG E42-2005《公路工程集料试验规程》

4、相关设计图.

二、 原材料的试验与确定：一、 配合比设计依据:

1、JTG F40-2004《公路沥青路面施工技术规范》

2、JTJ 052-2000《公路工程沥青及沥青混合料试验规程》表观密度(g/cm3)含水量(%)外观亲水系数试验项目

0.075 0.15 0.3 0.6 1.18 2.36 4.75 9.5 13.2 16 19 26.5

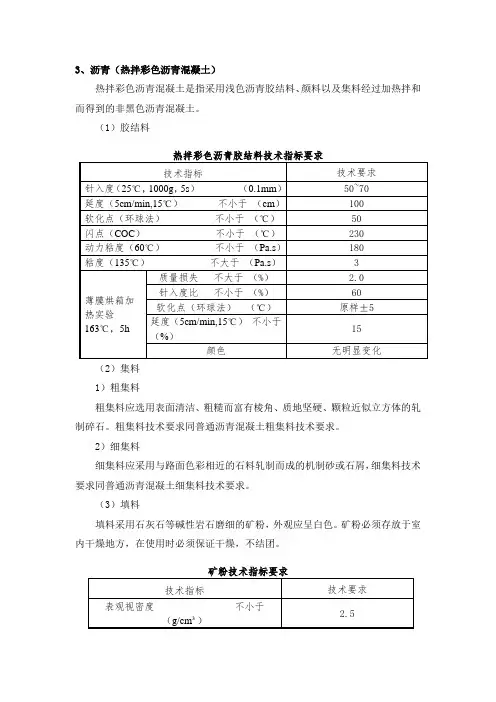

彩色沥青设计说明

彩色沥青设计说明

3、沥青（热拌彩色沥青混凝土）

热拌彩色沥青混凝土是指采用浅色沥青胶结料、颜料以及集料经过加热拌和而得到的非黑色沥青混凝土。

（1）胶结料

热拌彩色沥青胶结料技术指标要求

技术指标 技术要求

针入度（25℃，1000g，5s） （0.1mm） 50~70

延度（5cm/min,15℃） 不小于 （cm） 100

软化点（环球法） 不小于

（℃） 50

闪点（COC） 不小于 （℃） 230

动力粘度（60℃） 不小于 （Pa.s） 180

粘度（135℃） 不大于 （Pa.s） 3

薄膜烘箱加热实验163℃，5h 质量损失 不大于 （%） 2.0

针入度比 不小于 （%） 60

软化点（环球法） （℃） 原样±5

延度（5cm/min,15℃） 不小于（%） 15

颜色 无明显变化

（2）集料

1）粗集料

粗集料应选用表面清洁、粗糙而富有棱角、质地坚硬、颗粒近似立方体的轧制碎石。粗集料技术要求同普通沥青混凝土粗集料技术要求。

2）细集料

细集料应采用与路面色彩相近的石料轧制而成的机制砂或石屑，细集料技术要求同普通沥青混凝土细集料技术要求。

（3）填料

填料采用石灰石等碱性岩石磨细的矿粉，外观应呈白色。矿粉必须存放于室内干燥地方，在使用时必须保证干燥，不结团。

矿粉技术指标要求

技术指标 技术要求

表观视密度 不小于（g/cm³） 2.5 技术指标 技术要求

含水量 不大于 （%） 1

亲水系数 不大于 （%） 1.0

塑性指数 不大于 4

外观 无团粒结块

粒度范围（%） 不大于 0.6mm 100

不大于 0.15mm 90~100

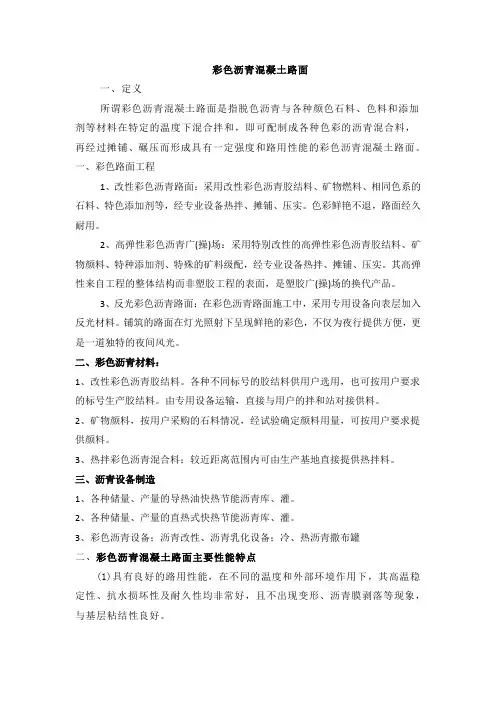

彩色沥青混凝土路面

彩色沥青混凝土路面

彩色沥青混凝土路面

一、定义

所谓彩色沥青混凝土路面是指脱色沥青与各种颜色石料、色料和添加剂等材料在特定的温度下混合拌和，即可配制成各种色彩的沥青混合料，再经过摊铺、碾压而形成具有一定强度和路用性能的彩色沥青混凝土路面。

一、彩色路面工程

1、改性彩色沥青路面：采用改性彩色沥青胶结料、矿物燃料、相同色系的石料、特色添加剂等，经专业设备热拌、摊铺、压实。色彩鲜艳不退，路面经久耐用。

2、高弹性彩色沥青广(操)场：采用特别改性的高弹性彩色沥青胶结料、矿物颜料、特种添加剂、特殊的矿料级配，经专业设备热拌、摊铺、压实。其高弹性来自工程的整体结构而非塑胶工程的表面，是塑胶广(操)场的换代产品。

3、反光彩色沥青路面：在彩色沥青路面施工中，采用专用设备向表层加入反光材料。铺筑的路面在灯光照射下呈现鲜艳的彩色，不仅为夜行提供方便，更是一道独特的夜间风光。

二、彩色沥青材料：

1、改性彩色沥青胶结料。各种不同标号的胶结料供用户选用，也可按用户要求的标号生产胶结料。由专用设备运输，直接与用户的拌和站对接供料。

2、矿物颜料，按用户采购的石料情况，经试验确定颜料用量，可按用户要求提供颜料。

3、热拌彩色沥青混合料：较近距离范围内可由生产基地直接提供热拌料。

三、沥青设备制造

1、各种储量、产量的导热油快热节能沥青库、灌。

2、各种储量、产量的直热式快热节能沥青库、灌。

3、彩色沥青设备；沥青改性、沥青乳化设备；冷、热沥青撒布罐

二、彩色沥青混凝土路面主要性能特点

(1)具有良好的路用性能，在不同的温度和外部环境作用下，其高温稳定性、抗水损坏性及耐久性均非常好，且不出现变形、沥青膜剥落等现象，与基层粘结性良好。 (2)具有色泽鲜艳持久、不褪色、能耐77℃ 的高温和-23℃的低温，维护方便。

(3)具有较强的吸音功能，汽车轮胎在马路上高速滚动时，不会因空气压缩产生强大的噪音，同时还能吸收来自外界的其他噪音。

沥青混合料配合比

沥青混合料配合比

中值上限下限 矿料配比掺配合成级配结果及合成级配图见下：AC-16C级配范围

第3页共5页矿料混合料的合成毛体积相对密度2.565矿料混合料的合成表观相对密度2.668

975460342013801836///100907662///1001009214670483424.517.5826484.6///100958443.412.59.527.219.313.30.151.180.60.310.810.80.075合成级配///10010091.864.42.36筛孔（mm）通过百分率％37.531.526.519.016.013.29.54.75沥青混合料目标配合比 报告编号：A-20150460配比-0053.矿料的筛分析：材料名称通过下列筛孔（mm）百分率％37.531.526.519.016.013.20.150.0759.54.752.361.1826.5-31.5///0.60.3///////////19-26.5////////////16-19////////////////9.5-16////10074.4003.50.2004.75-9.5///000.40.100//10081.50002.36-4.75//////0.200010079.44.80.6///100石屑/////10089.562.239.6//29.921.52.4矿粉////三.配合比设计 1.矿料配合比计算 各种材料掺配比例计算结果见下表：矿料配合比计算结果10010010099.5//

9.5-164.75-9.52.36-4.75石屑材料名称26-31.519-26.513.2-19矿粉矿料质量配比％///322018264

0102030405060708090100

通过质量百分率(%)

矿料合成级配曲线图合成级配级配中值级配上限级配下限

0.0750.150.30.61.182.369.5161926.531.537.54.752.36筛孔(mm)合成级配级配中值级配上限级配下限130120110100100100100100901001001001008097.595100907065.77080606038.341.553305027.63040204022.222.530153016.616.52310209.912.5187106.78.512504.46841613.29.54.7537.531.526,519
