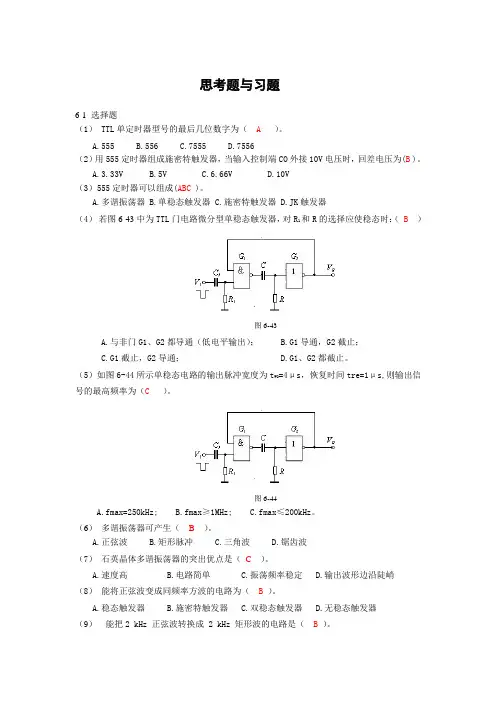

思考题与习题
6-1 选择题
（1） TTL单定时器型号的最后几位数字为（ A ）。
A.555 B.556 C.7555 D.7556
（2）用555定时器组成施密特触发器，当输入控制端CO外接10V电压时，回差电压为(B )。
A.3.33V B.5V C.6.66V D.10V
（3）555定时器可以组成(ABC )。
A.多谐振荡器 B.单稳态触发器 C.施密特触发器 D.JK触发器
（4） 若图6-43中为TTL门电路微分型单稳态触发器，对R1和R的选择应使稳态时：（ B ）
图6-43
A.与非门G1、G2都导通（低电平输出）； B.G1导通，G2截止；
C.G1截止，G2导通； D.G1、G2都截止。
（5）如图6-44所示单稳态电路的输出脉冲宽度为tWO=4μs，恢复时间tre=1μs,则输出信号的最高频率为（C ）。
图6-44
A.fmax=250kHz; B.fmax≥1MHz; C.fmax≤200kHz。
（6） 多谐振荡器可产生（ B ）。
A.正弦波 B.矩形脉冲 C.三角波 D.锯齿波
（7） 石英晶体多谐振荡器的突出优点是（ C ）。
A.速度高 B.电路简单 C.振荡频率稳定 D.输出波形边沿陡峭
（8） 能将正弦波变成同频率方波的电路为（ B ）。
A.稳态触发器 B.施密特触发器 C.双稳态触发器 D.无稳态触发器
（9） 能把2 kHz 正弦波转换成 2 kHz 矩形波的电路是（ B ）。 A.多谐振荡器 B.施密特触发器 C.单稳态触发器 D.二进制计数器
（10） 能把三角波转换为矩形脉冲信号的电路为（ D ）。

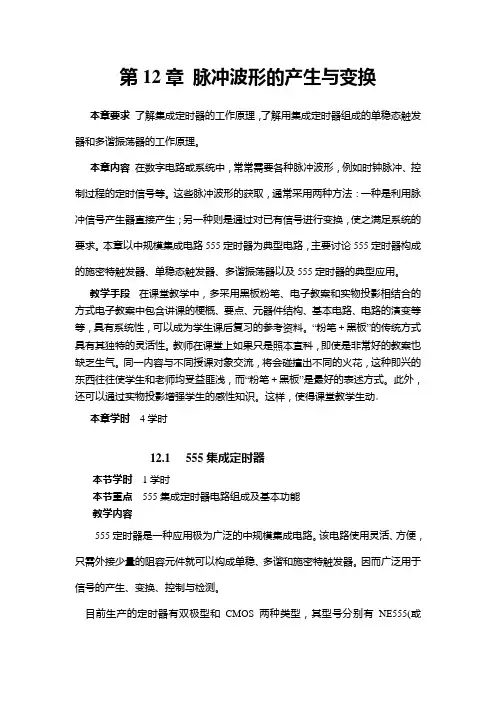

第12章 脉冲波形的产生与变换
本章要求 了解集成定时器的工作原理，了解用集成定时器组成的单稳态触发器和多谐振荡器的工作原理。
本章内容 在数字电路或系统中，常常需要各种脉冲波形，例如时钟脉冲、控制过程的定时信号等。这些脉冲波形的获取，通常采用两种方法：一种是利用脉冲信号产生器直接产生；另一种则是通过对已有信号进行变换，使之满足系统的要求。本章以中规模集成电路555定时器为典型电路，主要讨论555定时器构成的施密特触发器、单稳态触发器、多谐振荡器以及555定时器的典型应用。
教学手段 在课堂教学中，多采用黑板粉笔、电子教案和实物投影相结合的方式电子教案中包含讲课的梗概、要点、元器件结构、基本电路、电路的演变等等，具有系统性，可以成为学生课后复习的参考资料。“粉笔＋黑板”的传统方式具有其独特的灵活性。教师在课堂上如果只是照本宣科，即使是非常好的教案也缺乏生气。同一内容与不同授课对象交流，将会碰撞出不同的火花，这种即兴的东西往往使学生和老师均受益匪浅，而“粉笔＋黑板”是最好的表述方式。此外，还可以通过实物投影增强学生的感性知识。这样，使得课堂教学生动。
本章学时 4学时
12.1 555集成定时器
本节学时 1学时
本节重点 555集成定时器电路组成及基本功能
教学内容
555定时器是一种应用极为广泛的中规模集成电路。该电路使用灵活、方便，只需外接少量的阻容元件就可以构成单稳、多谐和施密特触发器。因而广泛用于信号的产生、变换、控制与检测。
目前生产的定时器有双极型和CMOS两种类型，其型号分别有NE555(或5G555)和C7555等多种。它们的结构及工作原理基本相同。通常，双极型定时器具有较大的驱动能力，而CMOS定时器具有低功耗、输入阻抗高等优点。555定时器工作的电源电压很宽，并可承受较大的负载电流。双极型定时器电源电压范围为5～16V，最大负载电流可达200mA；CMOS定时器电源电压范围为3～18V，最大负载电流在4mA以下。
思考题与习题
6-1 选择题
（1） TTL单定时器型号的最后几位数字为（ A ）。
A.555 B.556 C.7555 D.7556
（2）用555定时器组成施密特触发器，当输入控制端CO外接10V电压时，回差电压为(B )。
A.3.33V B.5V C.6.66V D.10V
（3）555定时器可以组成(ABC )。
A.多谐振荡器 B.单稳态触发器 C.施密特触发器 D.JK触发器
（4） 若图6-43中为TTL门电路微分型单稳态触发器，对R1和R的选择应使稳态时：（ B ）
图6-43
A.与非门G1、G2都导通（低电平输出）； B.G1导通，G2截止；
C.G1截止，G2导通； D.G1、G2都截止。
（5）如图6-44所示单稳态电路的输出脉冲宽度为tWO=4μs，恢复时间tre=1μs,则输出信号的最高频率为（C ）。
图6-44
A.fmax=250kHz; B.fmax≥1MHz; C.fmax≤200kHz。
（6） 多谐振荡器可产生（ B ）。
A.正弦波 B.矩形脉冲 C.三角波 D.锯齿波
（7） 石英晶体多谐振荡器的突出优点是（ C ）。
A.速度高 B.电路简单 C.振荡频率稳定 D.输出波形边沿陡峭
（8） 能将正弦波变成同频率方波的电路为（ B ）。
A.稳态触发器 B.施密特触发器 C.双稳态触发器 D.无稳态触发器
（9） 能把2 kHz 正弦波转换成 2 kHz 矩形波的电路是（ B ）。 A.多谐振荡器 B.施密特触发器 C.单稳态触发器 D.二进制计数器
（10） 能把三角波转换为矩形脉冲信号的电路为（ D ）。

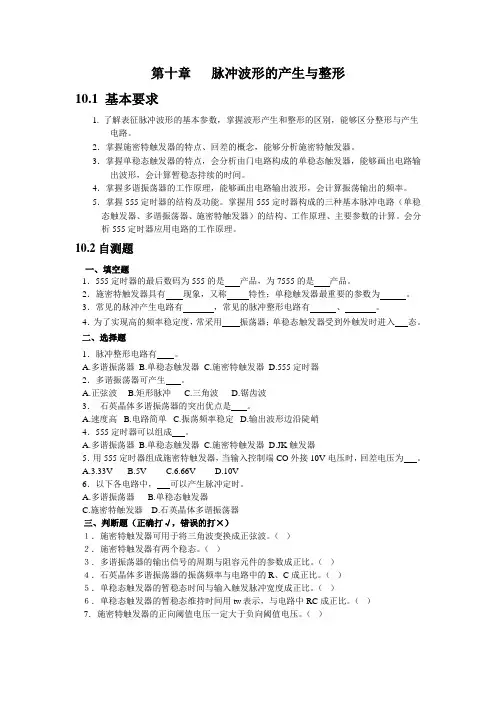

第十章 脉冲波形的产生与整形
10.1 基本要求
1. 了解表征脉冲波形的基本参数，掌握波形产生和整形的区别，能够区分整形与产生电路。
2．掌握施密特触发器的特点、回差的概念，能够分析施密特触发器。
3．掌握单稳态触发器的特点，会分析由门电路构成的单稳态触发器，能够画出电路输出波形，会计算暂稳态持续的时间。
4．掌握多谐振荡器的工作原理，能够画出电路输出波形，会计算振荡输出的频率。
5．掌握555定时器的结构及功能。掌握用555定时器构成的三种基本脉冲电路（单稳态触发器、多谐振荡器、施密特触发器）的结构、工作原理、主要参数的计算。会分析555定时器应用电路的工作原理。
10.2自测题
一、填空题
1．555定时器的最后数码为555的是 产品，为7555的是 产品。
2．施密特触发器具有 现象，又称 特性；单稳触发器最重要的参数为 。
3．常见的脉冲产生电路有 ，常见的脉冲整形电路有 、 。
4．为了实现高的频率稳定度，常采用 振荡器；单稳态触发器受到外触发时进入 态。
二、选择题
1．脉冲整形电路有 。
A.多谐振荡器 B.单稳态触发器 C.施密特触发器 D.555定时器
2．多谐振荡器可产生 。
A.正弦波 B.矩形脉冲 C.三角波 D.锯齿波
3． 石英晶体多谐振荡器的突出优点是 。
A.速度高 B.电路简单 C.振荡频率稳定 D.输出波形边沿陡峭
4．555定时器可以组成 。
A.多谐振荡器 B.单稳态触发器 C.施密特触发器 D.JK触发器
5．用555定时器组成施密特触发器，当输入控制端CO外接10V电压时，回差电压为 。
A.3.33V B.5V C.6.66V D.10V
