下载文档原格式

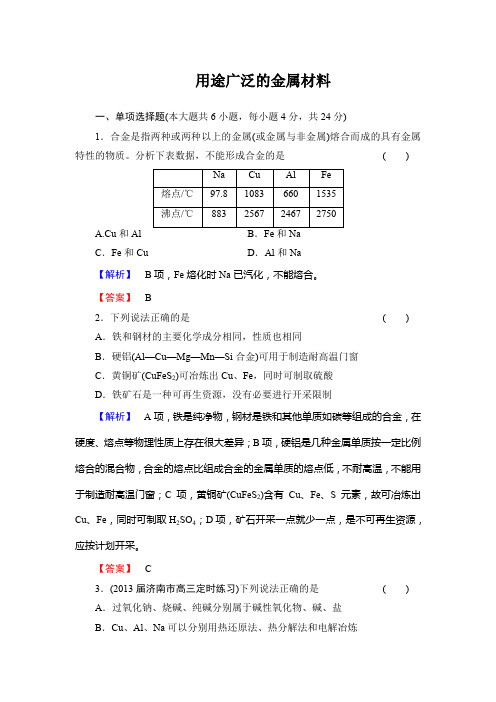

用途广泛的金属材料一、单项选择题(本大题共6小题，每小题4分，共24分)1．合金是指两种或两种以上的金属(或金属与非金属)熔合而成的具有金属特性的物质。
分析下表数据，不能形成合金的是()A.Cu和AlC．Fe和Cu D．Al和Na【解析】B项，Fe熔化时Na已汽化，不能熔合。
【答案】 B2．下列说法正确的是() A．铁和钢材的主要化学成分相同，性质也相同B．硬铝(Al—Cu—Mg—Mn—Si合金)可用于制造耐高温门窗C．黄铜矿(CuFeS2)可冶炼出Cu、Fe，同时可制取硫酸D．铁矿石是一种可再生资源，没有必要进行开采限制【解析】A项，铁是纯净物，钢材是铁和其他单质如碳等组成的合金，在硬度、熔点等物理性质上存在很大差异；B项，硬铝是几种金属单质按一定比例熔合的混合物，合金的熔点比组成合金的金属单质的熔点低，不耐高温，不能用于制造耐高温门窗；C项，黄铜矿(CuFeS2)含有Cu、Fe、S元素，故可冶炼出Cu、Fe，同时可制取H2SO4；D项，矿石开采一点就少一点，是不可再生资源，应按计划开采。
【答案】 C3．(2013届济南市高三定时练习)下列说法正确的是() A．过氧化钠、烧碱、纯碱分别属于碱性氧化物、碱、盐B．Cu、Al、Na可以分别用热还原法、热分解法和电解冶炼C ．在稀硫酸中加入铜粉，铜粉不溶解；再加入KNO 3固体，铜粉可以溶解D ．除去FeCl 2溶液中少量的FeCl 3，可加入Cu【解析】 A 项，Na 2O 2不是碱性氧化物；B 项，Na 、Al 均用电解冶炼法；D 项，引入新杂质Cu 2＋。
【答案】 C4．(2013届揭阳市高三质检)我国古代“药金”的冶炼方法是将炉甘石(ZnCO 3)和赤铜矿(Cu 2O)与木炭按一定的比例混合后加热至800 ℃，即可炼出闪烁着金子般光泽的“药金”，则下列说法中不正确的是( )A ．“药金”实质上是铜锌合金B ．冶炼炉中炉甘石直接被碳还原为锌C ．用王水或硝酸均可区别黄金和“药金”D ．用火焰灼烧法可以区别黄金和“药金”【解析】 反应涉及到：ZnCO 3=====△ZnO ＋CO 2↑，2ZnO ＋C=====△2Zn ＋CO 2↑，2Cu 2O ＋C=====△4Cu ＋CO 2↑。
焊工中级（电厂常用金属材料及零部件的焊接）模拟试卷2(题后含答案及解析)题型有：1.jpg /> 焊条选用EZNi(铸308)或EZNiFe(铸408)。
坡口较浅时选用φ2．5或φ3．2mm焊条，电流60～80A或90～100A；坡口较深时选用φ4mm焊条，电流120～150A。
采用交流较好，焊条不作横向摆动。
焊补应尽量在室内进行。
对较厚的铸件也可整体预热200～250℃。
焊补的工艺要点是：短段、断续、分散、锤击、小电流、浅熔深和焊退火焊道等。
“短段、断续、分散、锤击”是为了减少应力，防止裂纹。
每焊一段长度10～50mm后，用带小圆角的尖头小锤(锤重0．5～1kg)，立即锤击，迅速地锤遍焊缝金属。
待焊缝冷到60～70℃再焊下一段，见图13-4(a)。
锤击不便之处，可用圆刃扁铲轻捻。
多层焊的顺序见图13-4(b)。
“小电流，浅熔深”是为了减少白口层的厚度，见图13-4(c)。
假若只补焊一层，则应焊退火焊缝，见图13-4(d)。
(2)热焊法。
铸铁热焊能得到很好的质量，但是由于劳动条件差和某些工件难以加热，使应用受到限制。
补焊前，将铸件在焦炭地炉内整体预热到550～650℃。
若铸件尺寸较大，无法整体预热时，则可选择出减应力区并与焊补区一起预热到550～650℃。
热焊选用铸铁芯铸铁焊条，焊芯直径为φ6～10mm，用大电流(按每毫米焊芯直径50～60A选用)，焊后在炉内缓冷。
涉及知识点：电厂常用金属材料及零部件的焊接11．冷焊铸铁的焊条有哪些?各适用于什么范围?正确答案：冷焊铸铁的焊条根据焊后焊缝化学成分的不同，大致可以分为以下五种类型。
(1)强氧化型钢芯铸铁焊条EZFe(铸100)。
这种焊条焊后的焊缝成分与组织不均匀，熔合区的白口较严重，只适用于焊补质量要求不高，焊后不要求机械加工的铸件。
(2)高钒铸铁焊条EZV(铸116、铸117)。
系采用H08A 焊芯，在药皮中加入大量钒铁而制成的铸铁焊条。
多用于焊接受力大和焊补不用加工的铸铁件，尤其适于焊补球墨铸铁和高强度铸铁。
2024年火力发电厂金属技术监督考试部门：姓名：考试时间：一、填空题（每题1分，共20分）1、金属材料的强度是的能力。
2、脆性断裂前基本上不发生变形，没有明显的征兆，因而其危险性很大。
3、布氏硬度350HBW5/750表示所用的压头直径是，载荷是。
4、疲劳断裂有时间过长，即裂纹的萌生、裂纹的和最终的瞬时断裂三个阶段。
5、稳定化处理的目的是防止奥氏体不锈钢的。
6、高温联箱是指服役温度不低于的联箱。
7、钢中声速最大的超声波波形是。
8、粗晶材料进行超声检测时可选用频率的探头。
9、对于铁磁性材料，应优先选择方法进行无损检测。
10、交叉磁轭法进行磁粉检测时，应至少具有提升力。
11、对有延迟裂纹倾向的材料，至少应在焊接完成后进行射线检测。
12、渗透检测的原理主要是利用现象。
13、着色渗透检测时，缺陷显示评定的可见光照度应不小于 lx。
14、存放焊条的库房环境要求是温度不得低于，相对湿度不得大于。
15、焊接接头由焊缝、和热影响区组成。
16、淬火加高温回火的热处理称为。
17、一般认为碳当量Ceq小于时，钢材的淬硬倾向不明显。
18、仰焊位置容易产生的主要缺陷是。
19、技术监控管理应贯彻“、、”方针。
20、对外委焊接和检验人员未进行资格审核属于预警中的一般预警。
二、选择题（每题1分，共20分）1、对钢材塑性和韧性副作用比较小的强化方式有（）。
A. 细晶强化B. 析出强化C. 冷变形强化D. 间隙固溶强化2、为了检测材料的变脆倾向和冶金质量，一般采取哪种力学性能检测方法（）。
A.拉伸检验B. 冲击检验C. 硬度检验D. 弯曲试验3、关于金属材料的性能下列说法错误的是（）。
A. 工艺性能是指在加工制造过程中表现出来的性能B. 使用性能，是指机械零件在使用条件下，金属材料表现出来的性能C. 金属材料使用性能的好坏，决定了它的使用范围与使用寿命D. 金属材料的选用，主要看其使用性能，只要使用性能好，就可以选用4、下列不属于低倍组织的是（）。

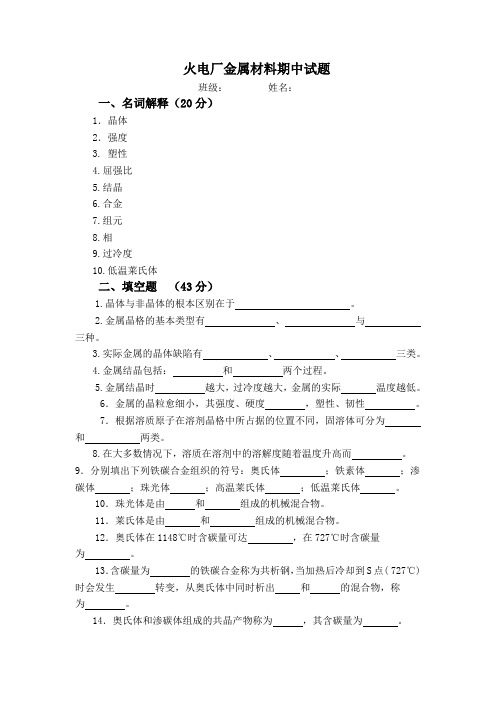

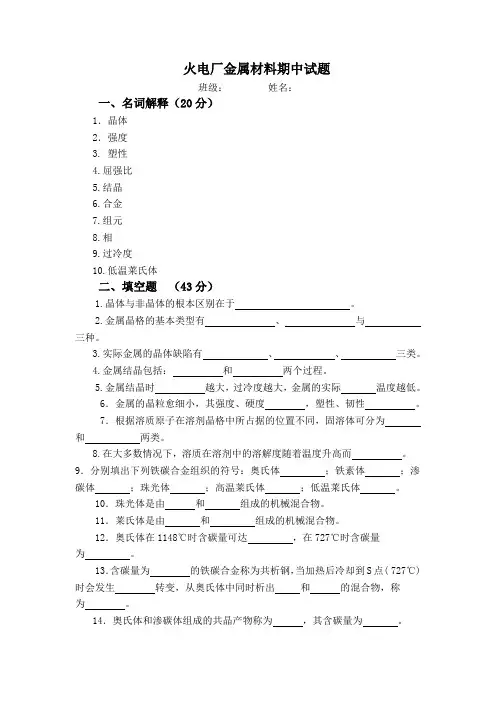

火电厂金属材料期中试题班级：姓名：一、名词解释（20分）1．晶体2．强度3. 塑性4.屈强比5.结晶6.合金7.组元8.相9.过冷度10.低温莱氏体二、填空题（43分）1.晶体与非晶体的根本区别在于。
2.金属晶格的基本类型有、与三种。
3.实际金属的晶体缺陷有、、三类。
4.金属结晶包括：和两个过程。
5.金属结晶时越大，过冷度越大，金属的实际温度越低。
6．金属的晶粒愈细小，其强度、硬度，塑性、韧性。
7．根据溶质原子在溶剂晶格中所占据的位置不同，固溶体可分为和两类。
8.在大多数情况下，溶质在溶剂中的溶解度随着温度升高而。
9．分别填出下列铁碳合金组织的符号：奥氏体；铁素体；渗碳体；珠光体；高温莱氏体；低温莱氏体。
10．珠光体是由和组成的机械混合物。
11．莱氏体是由和组成的机械混合物。
12．奥氏体在1148℃时含碳量可达，在727℃时含碳量为。
13．含碳量为的铁碳合金称为共析钢，当加热后冷却到S点( 727℃)时会发生转变，从奥氏体中同时析出和的混合物，称为。
14．奥氏体和渗碳体组成的共晶产物称为，其含碳量为。
15.亚共晶白口铸铁含碳量为，其室温组织为。
16.亚共析钢含碳量为，其室温组织为。
17．过共析钢碳的质量分数为，其室温组织为。
18．过共晶白口铸铁的碳的质量分数为，其室温组织为。
三、判断题（7分）1．纯铁在780℃时为面心立方结构的γ-Fe。
()2．实际金属的晶体结构不仅是多晶体，而且还存在着多种缺陷。
()3．纯金属的结晶过程是一个恒温过程。
()4．固溶体的晶格仍然保持溶剂的晶格。
()5．间隙固溶体只能为有限固溶体，置换固溶体可以是无限固溶体。
() 6．金属化合物的特性是硬而脆，莱氏体的性能也是硬而脆，故莱氏体属于金属化合物。
()7.渗碳体碳的质量分数是6.69%。
()四、选择题（15分）1．铁素体为晶格，奥氏体为晶格，渗碳体为晶格。
A体心立方； B面心立方； C密排六方； D复杂的。
2．铁碳合金状态图上的ES线，用代号表示，PSK线用代号表示。
部门：专业：姓名：金属专业第三次考试试题一、选择题〔每题一分〕1、焊接中假设需要承受搭接接头，搭接接头应不小于〔〕倍的薄板厚度，且不小于25mm。
A、5B、6C、7D、82、金属材料的工艺性能不包括〔〕。
A、锻造性能B、力学性能C、铸造性能D、焊接性能3、对焊缝进展探伤时，对一类焊缝射线探伤应不少于〔〕的焊缝长度。
A、10%B、20%C、30%D、40%4、对焊缝进展探伤时，对二类焊缝超声波探伤应不少于〔〕的焊缝长度。
A、10%B、20%C、30%D、40%5、焊接工艺因素不包括〔〕。
A、重要因素B、补加因素C、次要因素D、特定因素6、以下哪种是奥氏体不锈钢〔〕。
A、0Cr13Ni4MoB、20C、1Cr18Ni9D、20SiMn7.金属在拉应力和腐蚀介质联合作用下产生腐蚀裂纹，并能使裂纹快速扩展，从而可能消灭金属材料的早期脆性破坏的腐蚀形式叫做〔〕A、晶间腐蚀B、腐蚀疲乏C、应力腐蚀D、氢腐蚀8、承压设备无损检测中，〔〕主要用于铁磁性材料制承压设备的外表和近外表缺陷的检测。
A、磁粉检测B、射线检测C、超声检测D、渗透检测9、承压设备无损检测中，射线检测和超声检测主要用于承压设备的〔〕缺陷检测。
A、外表B、近外表C、内部D、开口处10、安全阀压力整定试验至少要连续进展〔〕次。
A、1B、2C、3D、411、锅炉水冷壁管内结垢可造成〔〕。
A、传热增加，管壁温度上升B、传热减弱，管壁温度降低C、传热增加，管壁温度降低D、传热减弱，管壁温度上升12、焊接施工时，假设环境空气湿度大于〔〕，焊接处应有牢靠的防护屏障和保温措施，否则应制止施焊。
A、60%B、70%C、80%D、90%13、压力容器一般应当于投用满〔〕年时进展首次全面检验。
A、1B、2C、3D、614、安全状况等级为4 级的压力容器，其累积监控使用的时间不得超过〔〕年。
在监控使用期间，应当对缺陷进展处理提高其安全状况等级，否则不得连续使用。
A、1B、3C、6D、815、高强度螺栓拧紧，分为初拧和终拧。
火电厂常用金属材料知识题库一、判断题1）锅炉受压元件所用的金属材料，其化学成分、机械性能等应有质量合格证明书，并符合国家有关标准规定。
（√）2）金属的化学性能是指金属抵抗各种介质侵蚀的能力。
（×）3）20G钢中的“G”表示锅炉用钢板。
（×）4）12Cr2MoWVTiB是贝氏体耐热钢，其铬钼元素含量分别为12%和2%。
（×）5）所谓一次结晶就是指钢从液态转变为固态时的结晶，二次结晶是指固态相变时的重结晶。
（√）6）含铬量越高，钢的可焊性越好。
（×）7）按化学成分分类，钢可分为碳素钢和合金钢等两大类。
（√）8）沸腾钢脱氧完全、质量好，常用作锅炉钢管。
（×）9）我国相关标准是按合金钢的用途把它们分为三类，即结构钢、工具钢和特殊性能钢。
（√）10）16MnR钢的含Mn量为0.16%。
（×）11）奥氏体不锈钢设备及元件允许分段进行稳定化或固定溶化处理。
（×）12）普通低合金钢的16Mn钢管，推荐使用温度－40～450℃，允许的上限温度475℃。
（√）13）检修中使用代用材料应征得金属技术监督专职工程师的同意，并经总工程师批准。
（√）14）材料质量证明书缺项或数据不全的应补检，检验方法、范围及数量应符合相关规定。
（√）15）异种钢焊缝上必要时可以开孔。
（×）16）焊接热处理所使用的计量器具经过校验就可以使用。
（×）17）有应力腐蚀可能性的焊接接头，其厚度≥35 mm，应进行焊后热处理。
（×）18）12Cr1MoV是马氏体钢。
（×）19）T23、T24钢的微观组织为贝氏体-马氏体钢。
（√）20）锅炉汽包的主要损伤为低周疲劳损伤。
（√）21）蒸汽管道的主要损伤为蠕变损伤。
（√）22）锅炉汽包的最危险部位为纵焊缝。
（×）应为主下降管23）主蒸汽管道的最危险部位是焊缝和弯管部位。
（√）24）正常运行工况下，高压锅炉水冷壁管长期运行后会产生蠕变损伤。
1火电厂金属部件常见失效的分析及防治措施1.1名词解释1）钢的石墨化：石墨化就是钢中渗碳体分解成为游离碳并以石墨形式析出，在钢中形成了石墨“夹杂”的现象。
2）应力腐蚀：应力腐蚀是金属在拉应力和特定的腐蚀环境的共同作用下产生的破坏现象。
3）珠光体球化：珠光体球化是指钢中原来的珠光体中的片层状的渗碳体（在合金钢中称合金渗碳体或碳化物）在高温下长期运行，逐步改变自己的形状而为球状的现象。
4）金属损伤：金属材料长期在高温、应力作用下引起的微观组织老化和力学性能劣化的综合表现，金属损伤通常有蠕变损伤、疲劳损伤等。
5）缺陷评估：根据带缺陷部件材料的各项力学性能，特别是断裂韧性、微观组织，缺陷的性质、大小和分布，以及缺陷所在部位的受力情况，用线弹性或弹塑性断裂力学的理论与方法，判断部件能否继续安全运行的评估方法。
6）缩孔：铸件、焊缝等在凝固时，由于不均匀收缩所引起的凹缺陷。
7）过热：由于加热温度过高，致使金属晶粒过分长大，从而导致其力学性能显著降低的现象。
8）蠕变孔洞：高温金属部件长期运行过程中，在温度和应力作用下，优先在与外加应力垂直的晶界上产生的圆形或椭圆形的孔洞，进而可发展成蠕变裂纹。
9）夹层：钢板轧制时，由于钢锭中存在气泡、大块的非金属夹杂物和未完全切除的残余缩孔而引起的与钢板表面平行或基本平行的钢板分层，亦称离层。
10）寿命预测：提前测定高温部件或系统在预定运行工况下的安全运行时间。
对已运行一定时间或已达到设计寿命的部件或系统，寿命预测实际上就是预测其剩余寿命。
11）安全运行寿命：指高温部件在安全运行条件下的实际运行时间。
12）合金元素迁移：在高温长期运行过程中，金属材料中合金元素随时间由一种组织组成物向另一种组织组成物转移（既包括合金元素含量的变化，也包括碳化物数量、结构类型和分布形态的变化）的现象，又称合金元素再分配。
13）蠕变脆性：由于蠕变而导致金属材料持久塑性降低、持久缺口敏感性增加，以及在蠕变过程中发生的低应力蠕变脆性断裂的现象。

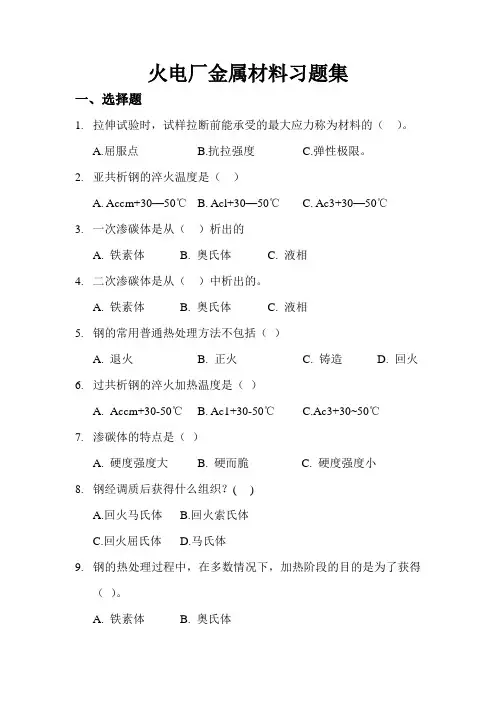

火电厂金属材料习题集一、选择题1.拉伸试验时，试样拉断前能承受的最大应力称为材料的（）。
A.屈服点B.抗拉强度C.弹性极限。
2.亚共析钢的淬火温度是（）A. Accm+30—50℃B. Acl+30—50℃C. Ac3+30—50℃3.一次渗碳体是从（）析出的A. 铁素体B. 奥氏体C. 液相4.二次渗碳体是从（）中析出的。
A. 铁素体B. 奥氏体C. 液相5.钢的常用普通热处理方法不包括（）A. 退火B. 正火C. 铸造D. 回火6.过共析钢的淬火加热温度是（）A.Accm+30-50℃B. Ac1+30-50℃C.Ac3+30~50℃7.渗碳体的特点是（）A. 硬度强度大B. 硬而脆C. 硬度强度小8.钢经调质后获得什么组织？( )A.回火马氏体B.回火索氏体C.回火屈氏体D.马氏体9.钢的热处理过程中，在多数情况下，加热阶段的目的是为了获得（）。
A. 铁素体B. 奥氏体C. 珠光体D. 渗碳体10.在钢的热处理过程中，临界冷却速度（），钢在淬火时越容易得到马氏体。
A.越小B.越大C.不确定D.视情况而定11.（）淬火最后得到的组织是下贝氏体。
A.单液B.双液C.分级D.等温12.由于第一类回火脆性现象的存在，要避免在（）范围内回火A. 150℃—250℃B. 250℃—300℃C. 500℃—650 ℃D. 350℃—500℃13.金属的实际结晶温度总是( )平衡结晶温度。
A. 高于B. 低于C. 相等于D. 两者不确定14.C曲线( )移，会降低钢的临界冷却速度.A. 右B. 左C. 不变15.调质处理就是（）的热处理。
A.淬火+低温回火B. 淬火+中温回火C. 淬火+高温回头。
16.生产中对较重要的零件（如汽车、拖拉机齿轮等）及对于截面大或心部强度要求较高的渗碳零件，通常采用( ) 来制造。
A．含碳量较低（0.10～0.25%）的钢B．含碳量为0.30%的钢C．合金渗碳钢D．高碳高合金钢17.下列哪种元素是有益元素（）。
1火电厂常用金属材料1.1名词解释1）碳素钢：含碳量为0.02%～2.11%的铁碳合金，也称为碳素钢。
在钢中不含有意加入的其他合金元素，按含碳量可分为低碳钢、中碳钢、高碳钢。
2）优质碳素钢：是指在碳素钢中含S≤0.040%，P≤0.040%。
3）高级优质碳素钢：是指在碳素钢中含S≤0.030%，P≤0.035%。
4）铸铁：碳含量大于2.11%的铁–碳–硅合金的统称。
此外还含有少量锰、磷、硫和其他微量元素。
根据碳在铸铁中的主要存在形式、形状和形成过程，可分为灰口铸铁、球墨铸铁、蠕墨铸铁、可锻铸铁、白口铸铁五大类。
5）灰口铸铁：基体中的石墨呈无规则的片状，6）可锻铸铁：实际不可锻造，但其基体组织中的石墨呈团絮状，对基体的割裂作用比灰口铁小的多，强度和韧性均大于灰口铁，故称可锻铸铁。
7）球墨铸铁：其组织中的石墨呈球状，大减小了使用时的应力集中。
球墨铸铁强度、韧性比可锻铸铁高，很多情况下可代替铸钢使用。
8）合金铸铁：在铸铁中加入合金元素，以提高其力学性能，或者提高其耐磨、耐蚀、耐热等性能，故有时称其为特殊性铸铁。
9）铸造性能：液体金属浇铸成型的能力称为金属的铸造性能。
铸造性能包括流动性、收缩率和偏析倾向等。
10）锻造性能：材料承受锻压成型的能力，称为可锻性。
金属材料的锻造性能可用金属的塑性和变型能力（强度）来衡量。
11）焊接性能：金属材料采用一定的焊接工艺、焊接材料及结构形式，获得优质焊接接头的能力，称为金属材料的焊接性能。
12）切削性能：金属材料承受切削加工的难易程度，称为切削性能。
13）力学性能：金属材料在外力作用下，所表现出来的抵抗变形和破坏的能力以及接受变形的能力，称为材料的力学性能。
金属材料常温力学性能指标有强度、塑性、韧性、硬度、断裂韧性等。
14）黑色金属材料：将铁及其合金称为黑色金属材料。
15）金属材料的物理性能：金属材料在力、热、光、电等物理作用下所反映的特性，称为金属材料的物理性能。
16）金属材料的化学性能：金属材料的化学性能是指金属材料在室温或高温条件下，抵抗各种腐蚀性介质对其进行化学侵蚀的一种能力。
金属材料的化学性能主要在于耐腐蚀性和抗氧化性两方面。
17）铸钢：碳含量低于2.11%的铸造铁–碳–硅合金的总称。
按合金元素的含量可分为碳素铸钢，低合金铸钢，中合金铸钢和高合金铸钢。
18）优质钢：杂质含量少，特别是硫、磷含量较少，品质和性能优良的钢。
优质碳素结构钢硫和磷含量的上限为0.040%，有时还要低。
19）调质钢：淬火成马氏体后在500℃～650℃之间的温度范围内回火的调质处理用钢。
经调质处理后，钢的强度、塑性及韧性有良好的配合。
20）正火钢：为了细化晶粒，提高钢的强度而经过正火热处理的钢。
21）低碳钢：含碳量小于等于0.25%的碳素钢。
22）合金钢：为改善钢的使用性能和工艺性能，在碳素钢的基础上，加入适量合金元素的铁碳合金。
按所含合金元素总量的多少可分为低合金钢、中合金钢、高合金钢。
23）低合金钢：在碳素钢基础上，含有一定量的硅或锰合金元素以及少量其他合金元素，合金元素总含量小于5%的合金钢。
亦可称为普通低合金钢。
24）中合金钢：合金元素总含量为5%～10%的合金钢。
25）高合金钢：合金元素总含量为超过10%的合金钢。
26）耐热钢：在高温下既有足够的强度，良好的抗氧化性和抗腐蚀性，又有长期组织稳定性的钢的总称。
27）不锈钢：具有抵抗大气、酸、碱、盐等腐蚀作用的合金钢的总称。
28）铸造：将熔融金属浇注、压射或吸入铸型型腔，凝固后获得一定形状和性能铸件的成形工艺。
29）锻造：对金属毛坯施加压力或冲击力，使其产生塑性变形，制成所需几何形状、尺寸和组织性能的锻件的一种加工方法。
1.2判断题1）锅炉受压元件所用的金属材料，其化学成分、机械性能等应有质量合格证明书，并符合国家有关标准规定。
（√）2）金属的化学性能是指金属抵抗各种介质侵蚀的能力。
（×）3）20G 钢中的“G”表示锅炉用钢板。
（×）4）12Cr2MoWVTiB（钢102）是贝氏体耐热钢，其铬钼元素含量分别为12%和2%。
（×）5）所谓一次结晶就是指钢从液态转变为固态时的结晶，二次结晶是指固态相变时的重结晶。
（√）6）含铬量越高，钢的可焊性越好。
（×）7）按化学成分分类，钢可分为碳素钢和合金钢等两大类。
（√）8）沸腾钢脱氧完全、质量好，常用作锅炉钢管。
（×）9）我国相关标准是按合金钢的用途把它们分为三类，即结构钢、工具钢和特殊性能钢。
（√）1）16Mn11）奥氏体不锈钢设备及元件允许分段进行稳定化或固溶处理。
（×）12） 普通低合金钢的 16Mn 钢管，推荐使用温度-40～450℃，允许的上限温度475℃。
（√）13） 检修中使用代用材料应征得金属技术监督专职工程师的同意，并经总工程师批准。
（√）14） 材料质量证明书缺项或数据不全的应补检，检验方法、范围及数量应符合相关规定。
（√）15） 异种钢焊缝上必要时可以开孔。
（×）16） 焊接热处理所使用的计量器具经过校验就可以使用。
（×）17）12Cr1MoV 是马氏体钢。
（×）18） T23、T24 钢的微观组织为贝氏体-马氏体钢。
（√）19） 锅炉汽包的主要损伤为低周疲劳损伤。
（√）20） 蒸汽管道的主要损伤为蠕变损伤。
（√）21） 锅炉汽包的最危险部位为纵焊缝。
（×）22） 主蒸汽管道的最危险部位是焊缝和弯管部位。
（√）23） 正常运行工况下，高压锅炉水冷壁管长期运行后会产生蠕变损伤。
（×）24） 减温器联箱常见的损伤为套管的开裂。
（√）25） 锅炉水压试验的水温应高于材料的韧脆转变温度。
（√）26） TP 347H F G 中“F G ”的含义是“奥氏体 27） P/T22 与 10CrMo910 性能相当。
（√）28）20g 和 20G 是两种不同的材料。
（×）29） P91 比 T91 材料等级高。
（×）30） 高温受热面管材内壁喷丸处理可以提高材料的抗蒸汽氧化能力。
（√） 31） 目前电厂锅炉受热面管大量使用奥氏体不锈钢面临的主要问题是内壁氧化皮剥落堵塞爆管。
（√） 1.3 选择题 1）Q 235a. 含C 量；b. σb 大小；c. σs 大小。
2）钢板、钢管及锻件如果厚度或截面尺寸越大，采用同样安全 a. 越大； b. 越小； c. 不变。
3）Q 235-A ，Q 235-B ，Q 235-C 之间的主要区别是：。
a. σa 、σb 不同；b. 冲击试验温度不同；c. Q235-A 保证化学成份，Q235-B 保证机械性能，Q235-C 既保证化学成份又保证机构性能。
4） 钢材从固态转变为液态的温度称为a. 熔点；b. 冰点；c. 沸点。
5） 钢中常见的五种基本元素是。
a. 碳、锰、硅、硫、磷；b. 铁、钒、碳、锰、硅；c. 碳、硫、磷、铁、锰。
6）10C r M o 910 钢的平均含铬量为。
a. 0.4%～0.7%；b. 0.8%～1.2%；c. 2.0%～2.5%。
7）12C r 1M o V 钢属于a. 奥氏体不锈钢；b. 珠光体耐热钢；c. 马氏体耐热钢。
8）1Cr18Ni9Ti 属于（c ）不锈钢。
a. 马氏体；b. 铁素体；c. 奥氏体。
9）在铬镍奥氏体钢中，最能影响抗晶间腐a. S ；b. C ；c. Si 。
12）15Cr1Mo1V 主要应用壁温（b ）℃的蒸汽管道和集箱。
a . ≤450； b. ≤580； c. ≤620。
13）12Cr1Mo1V 在（b ）℃时仍具有高的热强性和抗氧化性能，并具有高的持久塑性。
a. ≤450； b. ≤580； c. ≤620。
14） 下列材料中不属于碳钢的是。
a. 16MnR ； b. 20g ； c. 1Cr18Ni9Ti 。
15） 一些蒸汽锅炉水冷壁管在与集箱连接时，进行冷拉使水冷壁与 a. 产生附加残余应力； b. 便于连接找正； c. 选择合适的对口间隙。
16） 不属于常用钢的热处理工艺有。
a. 退火；b. 正火；c. 表面渗碳。
17） 超超临界锅炉高温过热器、高温再热器管用钢为。
a. Super304H ；b. 15CrMo ；c. 12Cr1MoV 。
18）不属于高温过热器管的主要损伤形式有。
a. 蠕变； b. 管子向火侧内壁的蒸汽氧化； c. 氧腐蚀。
19） P 91、P 92 钢焊缝存在的主要问题是。
a. 焊缝强度低；b. 焊缝韧性低；c. 焊缝熔合性差。
20） P 91 钢的铬含量为。
a. 7.0%；b. 8.0～9.5%；c. 12.0%。
21） P 91、P 92 钢是一种新型。
a. 马氏体钢；b. 贝氏体钢；c. 铁素体钢。
22） 奥氏体不锈钢 S u p e r 304H 和 T P 347a. 提高高温强度；b. 提高抗蒸汽氧化的能力；c. 增加韧性。
23） 奥氏体不锈钢的稳定化处理目的是。
a. 提高强度；b. 稳定组织；c. 防止晶间腐蚀。
24） 下列那一种钢中会出现L a v e sa. 12Cr1MoV ；b. 20G ；c. P92。
25） 下列材料哪种材料的抗高温腐蚀和抗高温蒸汽氧化性能较高？（a ）a. Super304H ；b. TP304H ；c. T91。
1.4 问答题1） 选择材料的五条原则是什么？答：（a ）使用环境和工作条件（压力、温度、介质、工作；料焊接和冷热加工能力；构及制造工艺；料来源及经济性；材的统一。
2） 简述材料的代用原则？答：选择代用材料时，要有充分的技术依据，原则上应该选用化学成分、性能相近或略优者。
代用材料壁厚偏薄时，应进行强度校核计算，应保证在使用条件下，各项性能指标均不低于设计要求。
制造、安装中使用代用材料，应取得设计单位和使用单位的许可，由设计单位出具修改通知单。
检修中使用代用材料，应征得金属技术监督专责工程师的同意，并经总工程师批准。
为防止错用金属材料，代用前和组装后， 应对代用材料进行光谱或其他方法复查，确认所用材料无误后，方可投入运行。
材料代用后要做好技术记录并存档。
3） 简述火电机组用钢的特点？答：低的碳含量、用量大、品种多、要求高、长期运行后发生组织老化。
4）低合金钢、中合金钢和高合金钢合金元素含量范围？ 答：低合金钢（合金元素含中合金钢（合金元素含量5） 说出目前在我国火电机组中常用的 9-12%Cr 钢的牌号？答：T91 P91 T92 P92。
6） 说出目前在我国超超临界锅炉中常用的新型奥氏体不锈钢的牌号，HR3C 钢主要合金元素Cr 、Ni 含量？ 答：Super304H TP347HFG HR3C ；H R3CCr7）壁厚大于30mm 的碳素钢管道、管件或耐热钢管子及管件和壁厚大于20mm 的普通低合金钢管道焊接后为什么要进行热处理?答：主要是为了提高焊口的综合性能。
