北京市西城区2019-2020学年中考物理一模考试卷一、单选题（本大题共10小题，共30分）1．小明同学坐在游乐园的翻滚过山车上．当过山车高速旋转时，小明看到地面上的人和建筑物都在旋转，他选取的参照物是A．地面B．建筑物C．过山车D．过山车的轨道C【解析】【分析】在判断物体的运动情况时，要先选取一个标准作为参照物，参照物不同，研究对象的运动情况一般也不同．【详解】小明坐在翻滚的过山车里，以过山车为参照物，地面上的建筑物、地面上的人与过山车之间的位置不断发生变化，建筑物和地面上的人是不断运动的，所以他会看到地面上的建筑物和人在旋转，故C符合题意，ABD不符合题意．故选C．2．上海中心城区禁止鸣号是因为汽车喇叭发出的声音A．响度大B．音调高C．音色杂D．声速快A【解析】【详解】声音的三要素是音调、响度和音色，音调的高低与物体振动的频率有关，响度的大小与振幅有关，音色是由发声体的材料决定的，在市区禁止鸣喇叭是因为汽车喇叭发出的声音的响度大。
故A正确，BCD错误。
3．下列粒子中，带正电的是（）A．电子B．质子C．中子D．原子B【解析】【详解】原子是由原子核和核外电子组成的，原子核由质子和中子组成，质子带正电，中子不带电．核外电子带负电，整个原子是电中性的．所以带正电的是质子，故B正确为答案．4．明明晚上做作业，把台灯插头插在书桌边的插座上，闭合台灯开关，发现台灯不亮，原本发光的右侧电灯熄灭，但左侧灯泡仍正常工作（如图所示）。
将台灯插头从插座上拔下后，他用试电笔分别插入插座两孔中，结果发现试电笔的氖管都发光。
则故障原因A．可能是进户线的火线上出现了断路B．可能是进户线的零线出现了断路C．一定是a、b 两点间的导线出现了断路D．一定是d 点左侧的零线出现了断路D【解析】【详解】A. 进户线的火线上出现了断路，则两个灯都不会发光，故A错误；B. 进户线的零线出现了断路，则两个灯都不会发光，故B错误；C. a、b两点间的导线在支路中，若出现断路，对其余的两个灯泡不会产生影响，故C错误；D. d点左侧的零线出现了断路，则左边的灯泡会发光，右边的灯泡不会发光，插座的两个孔都与火线相连，故用试电笔分别插入插座两孔中，试电笔的氖管都发光，故D正确。
北京市西城区2020年中考物理一模试卷C卷姓名:________ 班级:________ 成绩:________一、选择题 (共10题；共20分)1. （2分） (2018九上·青岛期末) 下列做法符合安全用电原则的是（）A . 用铜线代替熔断的保险丝B . 有人触电时，用手将其拉开C . 控制灯泡的开关接在火线上D . 洗衣机不使用三孔插座2. （2分）(2017·杨浦模拟) 对于某一确定的导体，影响该导体电流大小的物理量是（）A . 通电时间B . 电荷量C . 电压D . 质量3. （2分）如图所示的装置中，两端开口的U型管装有一定量的水，将B管向右倾斜，稳定后B管中的水面将（）A . 高于A管中的水面B . 低于A管中的水面C . 与A管水面相平D . 以上三种情况均有可能4. （2分）关于电流做功，下面的说法中正确的是（）A . 通过导体的电流越大，电流做的功越多；B . 导体两端的电压越大，通过的电流越大，电流做的功越多；C . 导体两端的电压和电流一定时，通电的时间越长，电流做的功越多；D . 以上说法都不正确。
5. （2分）在使用电流表测量电流时，以下叙述中错误的是（）A . 必须使电流从“+”接线柱流入电流表B . 电流表要串联在被测电路上C . 被测的电流不要超过电流表的量程D . 可以把电流表直接接在电源两极上6. （2分）(2017·丰台模拟) 物理学在定义一个物理量的时候常采用比值的形式定义，如：ρ= 密度等于质量与体积的比；v= 速度等于路程与时间的比．用比值法定义的物理量在物理学中占有相当大的比例．下列物理量中，采用了比值法定义的物理量是（）A . 压力B . 功率C . 功D . 动能7. （2分）如图所示，甲乙两个实心均匀正方体（V甲＜V乙）分别放在水平地面上，它们对地面的压强相等，若将乙放在甲的上表面，甲对地面增加的压强为△p甲，若将甲放在乙的上表面，乙对地面增加的压强为△p乙，则（）A . △p甲＞△p乙B . △p甲＜△p乙C . △p甲=△p乙D . 无法判断8. （2分）某同学制作了如图所示的潜水艇模型，下列说法错误的是（）A . 潜艇模型是通过改变潜艇的重力实现沉浮的B . 向外拉注射器活塞，试管内水量适当时，可实现潜艇悬浮C . 向内推注射器活塞，水会被压入试管中，可实现潜艇下沉D . 潜艇模型的试管上绕些铁丝，可保持试管稳定9. （2分） (2017九上·武汉期中) 洋洋设计了一个自动测高仪，给出了四个电路，如图所示，R是定值电阻，R′是滑动变阻器，其中能够实现身高越低，电压表示数越大的电路是（）A .B .C .D .10. （2分）两个完全相同的容器中，分别盛有甲、乙两种液体，将完全相同的两个小球分别放入容器中，当两球静止时液面相平，球所处的位置如图所示，设甲、乙两种液体对容器底的压强大小分别为p甲和p乙，则它们的关系是（）A . p甲＜p乙B . p甲＞p乙C . p甲=p乙D . 无法确定二、填空题 (共9题；共23分)11. （1分）拉萨与北京相比，海拨高度要高出数千米，所以通常拉萨地区的大气压强________ （选填“高于”、“等于”或“低于”）北京地区的大气压强。
一、单选题（共15 小题）1．下列各种发电方式中，利用不可再生能源发电的是（）A．风力发电B．潮汐发电C．水力发电D．核能发电考点：能源答案： D试题解析：考查判断能源的种类。
风能、潮汐能、水能可以从自然界源源不断获得，是可再生能源，因此风力发电、潮汐发电、水力发电利用的是可再生能源，ABC不符合题意；核能不能源源不断从自然界获得，也不可重复利用，是不可再生能源，核能发电利用的是不可再生能源， D 符合题意。
故选 D。
2．通常情况下，下列物体中属于绝缘体的是（）A．橙汁B．不锈钢勺C．陶瓷碗D．铁锅考点：电阻答案： C试题解析：考查导体和绝缘体的概念。
橙汁、不锈钢勺、铁锅是导体；陶瓷碗是绝缘体，故 C 符合题意。
故选 C。
3．编钟是我国春秋战国时期的打击乐器，用不同力度敲击同一编钟的相同位置，所发出的声音具有不同的（）A．响度B．音调C．音色D．频率考点：声现象答案：A试题解析：考查音调、响度与音色区分。
用不同力度敲击同一编钟的相同位置时，编钟的振幅不同，发声响度不同。
故选 A。
4．在下图所示的四种现象中，属于光的反射现象的是（）A．B．C．D．考点：光的反射答案： C试题解析：考查光的折射、光的直线传播、光的反射。
花朵在水珠中成像，属于凸透镜成像，是由于光的折射形成的，选项 A 不合题意；霞光中跑步者的“剪影”中影子的形成说明光是沿直线传播的，由于光的直线传播，被物体挡住后，物体后面就会呈现出阴影区域，就是影子，选项 B 不合题意；丹顶鹤在水中的“倒影”，属于平面镜成像，是由于光的反射形成的，选项 C 符合题意；“皮影戏”中影子的形成说明光是沿直线传播的，选项 D 不合题意；故选 C。
5．如图所示的自然现象中，属于凝华的是（）A．B．C．D．考点：物态变化答案： B试题解析：考查生活中的凝华现象。
冰冻的衣服变干，冰由固态直接变成了水蒸气，发生了升华现象，选项 A 不合题意；铁丝网上结的霜是空气中的水蒸气遇冷由气态变为固态形成的，属于凝华现象，选项 B符合题意；河水表面结冰，由夜态变成了固态，发生的是凝固现象，选项草叶上结露珠，是空气中的水蒸气遇冷凝结成的小水滴，C不符合题意；属于液化现象，选项 D 不符合题意。
2020年北京市西城区中考一模物理试题一、单选题(★) 1. 下列四位物理学家中，以其名字命名功率的单位的是（）A．牛顿B．帕斯卡C．瓦特D．焦耳(★) 2. 在图所示的四种现象中，由于光的反射形成的是（）A．国家大剧院在水中的“倒影”B．通过手机屏幕放大器成像C．天坛祈年殿的“剪影”D．故宫围墙上的光束(★) 3. 关于声现象，下列说法正确的是( )A．笛子是靠竹管的振动发声B．频率决定音调的高低C．弹钢琴的声音一定不是噪声D．声音可以在真空中传播(★) 4. 在图所示的四个物态变化的实例中，属于汽化的是（）A．冰雪消融B．战士口中呼出“白气”C．草叶上形成的白霜D．马路上洒的水变干(★) 5. 下列说法中正确的是（）A．超导材料可以用来做电热器B．分子的直径小于原子的直径C．半导体材料可制作集成电路D．原子的半径比原子核小得多(★) 6. 下列四个实例中，目的是为了减小摩擦的是（）A．鞋底上刻有凹凸不平的花纹B．书包拉链拉动不顺畅，在拉链上抹些蜡C．自行车刹车时，需用力捏闸D．拧瓶盖打滑，在手和瓶盖间垫一块毛巾(★) 7. 在图所示的四种用具中，正常使用时属于省力杠杆的是（）A．筷子B．天平C．食品夹D．核桃夹子(★) 8. 以下估测与实际情况相符的是（）A．普通教室的高度约 320cm B．人体感觉舒适的气温约为5℃C．普通中学生的质量约为 100g D．人跑步时呼吸一次的时间约为 1min(★) 9. 在图所示的四个实例中，用热传递的方式改变物体内能的是（）A．钻木取火B．用冷毛巾为发烧的人降温C．压缩空气，使空气升温D．从滑梯上滑下，臀部发热(★) 10. 下图所示的电路中，电源两端电压保持不变，两个定值电阻的阻值 R 1> R 2。
闭合开关S，电阻 R 1、 R 2两端的电压分别为 U 1、 U 2，通过两个电阻的电流分别为 I 1、 I 2，它们的实际电功率分别为 P 1、 P 2，相等时间内它们消耗的电能分别为 W 1、 W 2。

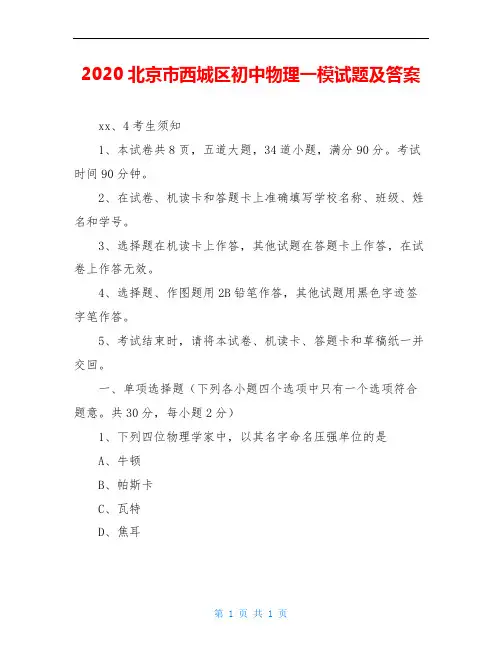

2020北京市西城区初中物理一模试题及答案xx、4考生须知1、本试卷共8页，五道大题，34道小题，满分90分。
考试时间90分钟。
2、在试卷、机读卡和答题卡上准确填写学校名称、班级、姓名和学号。
3、选择题在机读卡上作答，其他试题在答题卡上作答，在试卷上作答无效。
4、选择题、作图题用2B铅笔作答，其他试题用黑色字迹签字笔作答。
5、考试结束时，请将本试卷、机读卡、答题卡和草稿纸一并交回。
一、单项选择题（下列各小题四个选项中只有一个选项符合题意。
共30分，每小题2分）1、下列四位物理学家中，以其名字命名压强单位的是A、牛顿B、帕斯卡C、瓦特D、焦耳2、在图1所示的四种现象中，由于光的折射形成的是图1景物在汽车观后镜中成像CD 透过放大镜观察植物B A荷花在水中形成“倒影”景物逆光形成“剪影”3、关于声现象，下列说法正确的是A、声音可以在真空中传播B、吉他是靠琴弦的振动发声C、音乐一定不会成为噪声D、振幅大小决定音调的高低4、在图2所示的四个物态变化的实例中，属于凝华的是图2 ABCD深秋，红叶落霜寒冬，滴水成冰初春，冰河消融仲夏，绿叶挂珠5、下列说法中正确的是A、电子的直径大于分子的直径B、核能和化石能源都属于可再生能源C、超导材料处于超导态时电阻为零D、水能和太阳能都属于不可再生能源6、图3所示的四个实例中，目的是为了减小摩擦的是图3 ABCD陆地冰球鞋上安装滚轮汽车轮胎上安装防滑链运动员在手上涂抹镁粉浴室地砖表面有凹凸花纹图4ABCD瓶盖起子核桃夹子裁纸刀食品夹7、在图4所示的四种用具中，正常使用时属于费力杠杆的是8、下列说法中正确的是A、液体在凝固过程中放出热量B、液体的沸点随压强的增大而降低C、久放的樟脑球变小是汽化现象D、蔬菜包上保鲜膜有利于水分蒸发9、下列说法中正确的是A、篮球受到力的作用，运动状态一定改变B、汽车加速运动时，一定受到非平衡力的作用C、受非平衡力作用的足球，一定沿着直线运动D、受到平衡力作用的弹簧，一定不会发生形变10、将两个定值电阻接在同一电路中，如果它们两端的电压相等，则下列判断正确的是图5A、这两个电阻的阻值一定相等B、通过这两个电阻的电流一定相等C、若两个电阻并联，相同时间电流通过它们做功一定相等D、若两个电阻串联，相同时间电流通过它们做功一定相等11、图5所示是一种环保型手电筒，筒内有一个能滑动的圆柱形永磁铁，外圈套着一个线圈。
2020届北京市西城区初中毕业考试初中物理物理试卷第一卷〔选择题36分〕一、以下各小题的四个选项中，只有一个符合题意。
〔每题2分，共24分〕1．以下电器设备在工作过程中，把电能转化为机械能的是A．电动机B．发电机C．电热器D．电磁炉2．图所示的四种光学现象中，属于光的反射现象的是3．在家庭电路中，以下做法错误的选项是A．插座跟照明灯是并联的B．发觉有人触电，应迅速切断电源C．不能用铁丝或铜丝来代替保险丝D．使用测电笔测试时，手不能接触笔尾的金属体4．在图所示的四个事例中，关于力做功的表达正确的选项是5．在以下几组物态变化中，都吸取热量的是A．凝固、液化B．液化、汽化C．熔化、液化D．汽化、升华6．在学习平面镜成像的有关知识后，四位同学画出小丑玩偶在平面镜中成的像如下图。
四幅图画中的物、像关系符合平面镜成像特点的是7．图所示为汽油机工作过程的示意图，其中表示做功冲程的是8．在图所示的四个电路图中，电流表和电压表的接法都正确的选项是9．上紧发条的玩具车在水平桌面上开始跑动时A．弹性势能减小，动能增大B．弹性势能增大，动能减小C．弹性势能不变，动能减小D．弹性势能减小，动能不变10．关于力和运动的关系，以下讲法正确的选项是A．物体受到平稳力的作用时，一定处于静止状态B．只有相互接触的两个物体之间才会发生力的作用C．物体受到了力的作用，其运动状态一定会发生改变D．物体的运动状态发生变化时，一定受到了力的作用11．体积为2dm3的空心球重10N。
把它放入足够多的水中后，它将A．上浮B．下沉C．先上浮后下沉D．能够停留在水中任何地点12．如下图，电源两端电压和灯丝电阻均不变。
闭合开关S，在滑动变阻器的滑片P由a端滑向b端的过程中，下面讲法正确的选项是A．电流表示数变大，灯泡变暗B．电压表示数变大，灯泡变亮C．电流表示数不变，灯泡变亮D．电压表示数不变，灯泡变暗二、以下各小题的四个选项中，符合题意的选项均多于一个。
北京市西城区2019-2020学年中考一诊物理试题一、单选题（本大题共10小题，共30分）1．如图所示，均匀圆柱体甲和盛有液体乙的轻质圆柱形容器放置在水平地面上，甲、乙对地面压强相等。
现沿水平方向切去部分甲并从容器中抽出部分乙后，甲、乙剩余部分的体积相等。
若甲、乙减少的质量分别为m甲、m乙，则A．m甲一定等于m乙B．m甲一定大于m乙C．m甲可能小于m乙D．m甲一定小于m乙B【解析】【详解】因水平面上物体的压力和自身的重力相等，且甲、乙对地面压强相等，由p=FS=GS=mgS可得：m gS甲总甲=m gS乙总乙，即m甲总S乙=m乙总S甲，因S甲>S乙，所以，m甲总>m乙总，圆柱体对水平地面的压强：p=FS=GS=mgS=VgSρ=ShgSρ=ρgh，因甲、乙对地面压强相等，且轻质圆柱形容器的质量不考虑，所以，ρ甲gh甲=ρ乙gh乙，因h甲>h乙液，所以，ρ甲<ρ乙液，因甲、乙剩余部分的体积相等，所以，由m=ρV可得，m剩甲<m剩乙，因m甲总>m乙总，m剩甲<m剩乙，所以，m甲一定大于m乙。
故B正确。
2．在下列四种飞行器中，飞行时利用流体压强与流速关系获得升力的是A．飞机B．飞艇C．热气球D．火箭A【解析】【详解】A．飞机飞行时，飞机的机翼上方突起，机翼上方空气流速大于下方空气流速，根据流体流速越大压强越小，机翼上方空气压强小于下方压强，飞机受到向上的升力作用．符合题意．B．飞艇受到的浮力大于重力而上升的．不符合题意．C．热气球上升时，热气球受到的浮力大于重力．不符合题意．D．火箭喷出燃气，火箭给燃气一个向下的力，物体间力的作用是相互的，燃气给火箭一个向上的力，推动火箭上升．不符合题意．3．下列情景中，符合安全用电规范的是A．B．C．D．D【解析】【详解】A．在电源电压一定，多个大功率用电器同时使用，总功率会过大，由P=UI可知，会引起电流过大，易引发火灾，故A错误；B．使用测电笔时，测电笔前端的金属探头和带电体相连接，不能用手去接触，否则会造成人身触电事故，故B错误；C．在电路中的插头属于带电体，用湿手拔插头时，水属于导体，有可能使电流通过水传到人体上，使人体触电，十分危险，故C错误；D．为了防止用电器的外壳漏电，所以应将其外壳接地，故D正确。

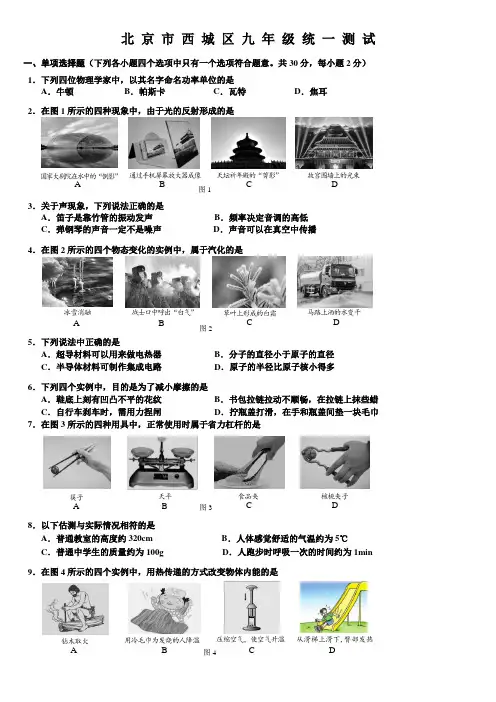

九年级统一测试 物理试卷 第1页（共10页）北 京 市 西 城 区 九 年 级 统 一 测 试物理试卷 2020.5一、单项选择题（下列各小题四个选项中只有一个选项符合题意。
共30分，每小题2分）1．下列四位物理学家中，以其名字命名功率单位的是 A ．牛顿 B ．帕斯卡 C ．瓦特 D ．焦耳2．在图1所示的四种现象中，由于光的反射形成的是3．关于声现象，下列说法正确的是A ．笛子是靠竹管的振动发声B ．频率决定音调的高低C ．弹钢琴的声音一定不是噪声D ．声音可以在真空中传播4．在图2所示的四个物态变化的实例中，属于汽化的是5．下列说法中正确的是A ．超导材料可以用来做电热器B ．分子的直径小于原子的直径C ．半导体材料可制作集成电路D ．原子的半径比原子核小得多6．下列四个实例中，目的是为了减小摩擦的是A ．鞋底上刻有凹凸不平的花纹B ．书包拉链拉动不顺畅，在拉链上抹些蜡C ．自行车刹车时，需用力捏闸D ．拧瓶盖打滑，在手和瓶盖间垫一块毛巾考生须知1. 本试卷共8页，五道大题，34道小题，满分90分。
考试时间90分钟。
2. 在试卷和答题卡上准确填写姓名、准考证号、考场号和座位号。
3. 试题答案一律填涂或书写在答题卡上，在试卷上作答无效。
4. 在答题卡上，选择题、作图题用2B 铅笔作答，其他试题用黑色字迹签字笔作答。
5. 考试结束，请将本试卷、答题卡和草稿纸一并交回。
图2 A B C D 草叶上形成的白霜马路上洒的水变干 冰雪消融 战士口中呼出“白气” 图1B 国家大剧院在水中的“倒影” 通过手机屏幕放大器成像 天坛祈年殿的“剪影” AC D故宫围墙上的光束九年级统一测试 物理试卷 第2页（共10页）图5 R 2R 1S7．在图3所示的四种用具中，正常使用时属于省力杠杆的是8．以下估测与实际情况相符的是A ．普通教室的高度约320cmB ．人体感觉舒适的气温约为5℃C ．普通中学生的质量约为100gD ．人跑步时呼吸一次的时间约为1min9．在图4所示的四个实例中，用热传递的方式改变物体内能的是10．图5所示的电路中，电源两端电压保持不变，两个定值电阻的阻值R 1>R 2。
闭合开关S ，电阻R 1、R 2两端的电压分别为U 1、U 2，通过两个电阻的电流分别 为I 1、I 2，它们的实际电功率分别为P 1、P 2，相等时间内它们消耗 的电能分别为W 1、W 2。
下列判断中正确的是 A ．I 1 = I 2 B ．U 1>U 2 C ．P 1>P 2 D ．W 1<W 211．如图6所示的四个电磁实验中，能够说明“电动机工作原理”的实验是12．下列说法中正确的是A ．向上抛出的篮球，一定不受力的作用B ．直线滚动的足球，一定受平衡力的作用C ．加速下落的排球，一定受非平衡力的作用D ．发生形变的气球，一定受非平衡力的作用图3ABC D食品夹核桃夹子筷子天平图4A BC D从滑梯上滑下,臀部发热压缩空气，使空气升温 钻木取火用冷毛巾为发烧的人降温 A B C D 图6 S电动机M电热器 ～电源九年级统一测试 物理试卷 第3页（共10页）图8 R 2VS 1S 2 A R 1 13．2019年11月3日，中国利用长征四号乙运载火箭，成功将“高分七号”卫星顺利送入预定轨道，该卫星是我国首颗民用亚米级高分辨率光学传输型立体测绘卫星。
在图7所示火箭点火升空的过程中，下列说法正确的是 A ．“高分七号”卫星相对于火箭是运动的 B ．“高分七号”卫星不具有惯性 C ．火箭的动能转化为重力势能 D ．火箭的机械能增加14．如图8所示，电源两端电压保持不变，闭合开关S 1和S 2，电流表和电压表都有示数；当只断开开关S 2时，下列判断正确的是A ．电流表示数变小，电压表示数变大B ．电流表示数变小，电压表示数变小C ．电流表示数变大，电压表示数变小D ．电流表示数变大，电压表示数变大15．甲、乙两个圆柱形容器完全相同，静止放在水平桌面上，容器中分别盛有体积相同的A 、B 两种液体，将一个小球先后放入两个容器中，静止时，小球在甲容器中漂浮，在乙容器中沉底，如图9所示。
若A 、B 液体的密度分别为ρA 、ρB ，小球在A 、B 液体中所受浮力分别为F A 、F B ，A 、B 液体对容器底部的压强分别为p A 、p B ，甲、乙两个容器对桌面的压强分别为p 甲、p 乙，则下列判断中正确的是A ．ρA <ρB B ．F A ＝F BC ．p A >p BD ．p 甲<p 乙二、多项选择题（下列各小题均有四个选项，其中符合题意的选项均多于一个。
共10分，每小题2分。
每小题选项全选对的得2分，选对但不全的得1分，有错选的不得分）16．下列说法中正确的是A ．光不是电磁波B ．手机利用电磁波来传递信息C ．电磁波在真空中传播的速度为340m/sD ．中国的北斗卫星系统是靠电磁波定位的17．下列说法中正确的是A ．热机效率越高，做有用功就越多B ．物体的内能增大，其温度不一定升高C ．质量相同的两种燃料完全燃烧，热值大的放出热量多D ．加热质量相同的不同种物质，比热容大的吸收热量多18．下列说法中正确的是A ．磁体周围存在磁场B ．磁场是由磁感线组成的C ．地磁场的北极在地理北极附近D ．磁悬浮列车能悬浮是利用了磁极间的相互作用图9A B 图7九年级统一测试 物理试卷 第4页（共10页）19．俗话说“团结一心，其利断金”！中国武汉火神山医院是由几千名建设者奋战10个昼夜 （如图10所示），建成的一座占地3.39万平方米、可容纳1000张病床的高标准传染病医院。
中国人创造了令世界惊叹的“中国速度”。
结合工地上的实际情景，下列说法中正确的是 A ．大型运输车有很多轮子是为了增大摩擦力 B ．起重机吊着板材匀速水平移动，对板材做了功 C ．起重机将板材吊起的过程中，对板材做了功 D ．挖掘机的铲头尖利是为了在挖土时增大压强20．小亮同学用滑轮组提升物体，绳子自由端竖直移动的距离随时间变化的关系如图11中图线a 所示，物体上升的高度随时间变化的关系如图11中图线b 所示。
已知物体的质量为900g ，所用动滑轮的质量为100g ，绳子自由端的拉力F 为2.6N 。
g 取10N/kg 。
在0～2s 的过程中，下列说法中正确的是 A ．物体上升速度为0.025m/s B ．拉力F 的功率为0.13W C ．滑轮组的有用功为0.45J D ．滑轮组的机械效率小于90%三、实验解答题（共39分，21、22题各4分，23、25题各3分, 24、26、29、31题各2分, 27题5分，28、30题各6分） 21．（1）如图12所示，木块的长度为 cm 。
（2）如图13所示，温度计的示数为 °C 。
22．（1）如图14所示，通电螺线管的上端为 极。
（选填“N ”或“S ”）（2）站在地上的人用如图15所示滑轮组提升重物，请画出人向下拉绳时滑轮组的绕线。
图10b 5 s/cm10 15 20 0t/s1.0 0.5a图1120℃30 图13 图12 0 1 2 3 4 A cm 图14 图15九年级统一测试 物理试卷 第5页（共10页）23．小阳和小娟分别利用如图16甲所示装置“探究水沸腾前和沸腾时温度变化的特点”。
（1）按照图16甲组装实验器材后，还需要 补充一个测量仪器是： 。
（2）两位同学利用完全相同的实验装置分别进行规范实验，并依据实验数据分别绘 制出如图16乙所示的 A 、B 两条图像， 由图像可知水的沸点都是 o C 。
从图像中可知两次实验水开始沸腾的时 间不同，导致这种现象出现的主要原因是： 。
24．小明研究电流产生的磁场，闭合开关前，小磁针的指向如图17甲所示；闭合开关，小磁针的偏转情况如图17乙中箭头所示；只改变电流方向，再次进行实验，小磁针的偏转情 况如图17丙中箭头所示。
由 两图实验现象说明：电流周围存在磁场；由乙、丙 两图实验现象说明： 。
25．如图18所示是小华“探究电流产生的热量与什么因素有关”的实验装置，在甲、乙两个相同的密封容器内都有一段阻值为5Ω的电阻丝， 在乙容器的外部，将一个5Ω的电阻丝和这个容器 内的电阻并联。
实验前，两个“U ”形管内液面相平。
（1）小华利用此装置，探究的问题是：在相同、通电时间相同的情况下，电流通过导体产 生的热量跟 的关系。
（2）闭合开关S ，通电一段时间后，U 形管中液面高度变化较大。
（选填“A ”或“B ”）26．小亮利用如图19所示的自制气压计研究“大气压强与高度的关系”。
他将气压计从1楼带到5楼的过程中，观察气压计管内水柱的高度变化，记录 数据如下表所示。
请根据表中数据，大致归纳出实验结论 。
楼层 1 2 3 4 5管内与瓶内水面的高度差/cm 5.0 5.3 5.7 6.0 6.3甲 N+–图17 乙 N+ –丙 N+–乙甲图18SPA B图19BA 甲4 290 99温度/o C时间/min乙图16 0九年级统一测试 物理试卷 第6页（共10页）27．小丽利用如图20所示装置“探究凸透镜成像的规律”。
（1）小丽利用图20甲所示的方法，使平行于主光轴的光线通过凸透镜A 会聚在光屏上， 从而确定所使用的凸透镜A 的焦距f A = cm 。
（2）如图20乙所示，小丽将凸透镜A 固定在光具座上40cm 刻线处，将点燃的蜡烛放置在光具座上10cm 刻线处，移动光屏直至光屏上呈现出烛焰的倒立、 的实像， 这一原理应用在 （选填“照相机”、“幻灯机”或“放大镜”）上。
（3）保持蜡烛位置不变，小丽用焦距为f B （f B <f A ）的凸透镜B 替换凸透镜A ，将凸透镜B 仍固定在光具座40cm 刻线处。
移动光屏，为使在光屏上仍得到烛焰清晰的像。
应 将光屏向 （填“靠近”或“远离”）凸透镜B 的方向移动；若不移动光屏 仍要在光屏上成清晰的像，可以在凸透镜B 和蜡烛之间放置一个 透镜（填 “凸”或“凹”）。
28．小东用伏安法测量额定电压为2.5 V 小灯泡的电阻。
（1）他连接了如图21甲所示的部分实验电路，请用笔画线代替导线，将实验电路连接完整。
（2）开关S 闭合前，应将滑动变阻器的滑片P 移至 端（选填“A ”或“B ”）。
（3）小东连接好实验电路，检查无误后，闭合开关S ，无论怎样移动滑动变阻器的滑片P ， 发现电压表均有示数且保持不变，电流表始终无示数，产生这种现象的原因是 。
（4）小东排除故障后，闭合开关S ，调节滑动变阻器的滑片P ，电压表示数为2.2V ，此时 他应将滑片P 向 端移动（选填“A ”或“B ”），才能使小灯泡正常发光。
（5）当小灯泡正常发光时，电流表的示数如图21乙所示，电流表的示数为 A ，则小灯泡的电阻为 Ω。
