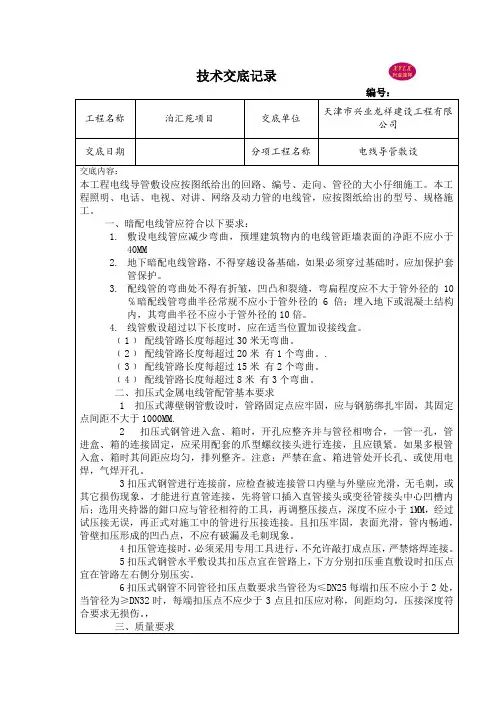

电线导管敷设技术交底

3扣压式钢管进行连接前，应检查被连接管口内壁与外壁应光滑，无毛刺，或其它损伤现象，才能进行直管连接，先将管口插入直管接头或变径管接头中心凹槽内后；选用夹持器的鉗口应与管径相符的工具，再调整压接点，深度不应小于1MM，经过试压接无误，再正式对施工中的管进行压接连接。且扣压牢固，表面光滑，管内畅通，管壁扣压形成的凹凸点，不应有破漏及毛刺现象。
17、墙内竖直预留管四周空隙不应过大，且必须填满砂浆，严禁预留空洞后穿管，管集中处应顺墙成排分布，配电箱处管间应有10—30MM的间距不得成束敷设。
四、管路保护
1、扣压式钢管随结构暗敷设管路时，应立即堵好管口及管口，箱口防止建筑物垃圾流入管或盒箱内造成堵塞故障。
2、电线管暗敷设在建筑结构中，不得减弱建筑结构的承载力或使建筑物产生裂疑缝。
2、金属导管内外壁应做防腐处理，埋设于混凝土内的导管内壁应做防腐处理，外壁可不防腐处理。
3、室内进入落地式柜、台、箱、盘内的导管管口，应高出柜、台、箱、盘的基础面50—80MM。
4、暗配的导管埋设深度与建筑物，构筑物表面的距离不应小于40MM，管路必须敷设在钢筋网内侧。
5、闸箱四周的空隙应用C15细石混凝土分层填实。
10、等电位连接应符合98D01图集第36页辅助等电位连接图的规定。
11、接线盒不应留置在顶板上，砖墙上敷设管接线盒在圈梁下皮一行砖处。
12、屋外避雷测试点箱尺寸为167×125×100，内留置机螺栓﹝镀锌﹞M10；1个带光垫、弹簧垫各1个。
13、开关盒边缘距门框边缘的距离为17厘米。
14、电线导管必须敷设在底筋及盖筋之间，配管施工应在底筋完成，盖筋施工前敷设，管外径不应大于混凝土厚度的1∕4，管交叉点外径之和不应大于混凝土厚度的1∕2.
4扣压管连接时，必须采用专用工具进行，不允许敲打成点压，严禁熔焊连接。

一、交底目的为确保电气导管敷设施工过程中人员安全和工程质量，特制定本安全技术交底。

二、工程概况1. 工程名称：________________________2. 施工单位：________________________3. 施工地点：________________________4. 施工内容：电气导管敷设三、安全注意事项1. 施工人员必须持证上岗，熟悉电气工程知识和操作技能。

2. 施工前，应对施工现场进行安全检查，确保现场安全，无安全隐患。

3. 进入施工现场必须佩戴安全帽，高处作业人员必须系好安全带，正确使用个人防护用品。

4. 施工过程中，应保持施工现场整洁，通道畅通，不得堆放杂物。

5. 施工人员应严格按照施工图纸和规范要求进行操作，不得擅自更改设计方案。

6. 电气导管敷设前，应检查导管材料、配件及工具，确保质量合格。

7. 在敷设电气导管时，应注意以下几点：a. 导管应沿墙面、地面或顶棚敷设，不得穿越门窗、管道等。

b. 导管弯曲半径应大于等于导管外径的6倍。

c. 导管连接处应牢固，不得松动。

d. 导管敷设应整齐，不得交叉、重叠。

8. 电气导管敷设过程中，应注意以下几点：a. 不得损坏管道、电缆、电线等设施。

b. 不得在电气导管内敷设其他管道、电线等。

c. 不得在电气导管附近进行焊接、切割等作业。

9. 电气导管敷设完成后，应进行验收，确保工程质量。

四、应急措施1. 如遇火灾，应立即切断电源，使用灭火器进行灭火，并迅速撤离现场。

2. 如遇触电事故，应立即切断电源，使用绝缘工具将触电者与电源隔离，并拨打急救电话。

3. 如遇高处坠落事故，应立即将伤者送往医院救治。

五、交底时间________________________六、交底人________________________七、签字确认施工单位：________________________监理单位：________________________八、备注1. 施工单位应按照本安全技术交底要求，加强对施工人员的安全教育和培训。

技术交底记录预制加工（切管、套丝）→测定盒箱位置→稳住盒箱→管路防腐→暗管敷设→管路连接→跨接地线→变形缝处理。

2.4.2操作工艺2.4.2.1基本要求①敷设于潮湿场所的电线管路、管口、管子连接处均做密封处理。

②暗配的电线管路沿最近路线敷设并应减少弯曲，埋入墙或混凝土内的管，距砌体表面的净距不应小于 15mm。

③ 埋入地下的电线管路穿过建筑物基础墙时，应加保护管。

2.4.2.2混凝土墙内管道敷设操作工艺①接线箱及端子箱位置预留为保证配电箱位置及标高准确，现场采取先预留端子箱位置后安装配电箱的方法。

具体做法：根据设计图纸要求在端子箱位置处预留一个比箱体尺寸略大的洞口（一般要求左右各大 50~100mm，上下各大 150~200mm）。

此工作必须提前考虑，对各种规格配电箱分别制作木套箱，钢筋绑扎时，通知钢筋工在端子箱位置做好预留洞和洞口加钢筋加强工作。

木套箱的做法可参照土建门窗洞模板的做法。

钢管插入木套箱中，管路排列要严格按照进入端子箱的要求，管口必须封堵严密，以免灰浆渗入造成管路堵塞。

为后期安装箱盒施工方便，钢管进入木套箱内最好不超过 5mm，以便采用接短管的办法进箱盒。

②切管：管子切断常用钢锯、无齿锯、砂轮锯等，将需要切断的管子长度量准确，放在钳口内卡牢切割，断口处应平齐不歪斜，管口刮锉光滑，无毛刺，清除管内铁屑。

③套丝：采用套丝板、套管机，套丝不乱不过长，清除渣屑，丝扣干净清晰。

④钢管的弯曲：管径在 25mm 及以下的钢管可使用手动弯管器现场弯制，对管径在32~80mm 的钢管使用液压弯管器弯制。

要求弯曲半径不小于钢管外径的 6 倍，埋入地下或混凝土内时弯曲半径不小于钢管外径的 10 倍，弯扁程度不大于钢管外径的 1/10。

⑤测定盒、箱位置，根据设计图确定盒、箱位置，以土建弹出的水平线（50 线）为基准，挂线找平，线坠找正，标出盒、箱实际尺寸位置。

(_注意灯位应在所照明范围的中心部位设置,标注盒位应用红油漆画十字标注以便后期找盒方便)⑥稳固盒、箱及暗管敷设对所有剪力墙体上预埋的 86 盒、过线盒（300x300）等所有铁盒采取如下图方式进行固定：a、采用φ8 钢筋预制“固定横担 2 根”；b、“横担”与剪力墙体分布筋点焊并用铁丝绑扎。

技术
负责人
交底人
接受人
技术交底记录
年月日
工程名称
**小区二期6#楼
分部工程
电气安装工程
分项工程名称：PVC塑料管暗敷设工程（电线导管敷设工程）
交底内容
B、甩在预留孔外，端头堵好。待稳住盒箱时，一管一孔的穿入盒箱。
剔洞稳住盒箱，再接短管；按弹出水平线，对照设计图找出盒、箱的准确位置，然后剔洞，所踢孔洞应比盒、箱稍大一些。洞剔好后，先用水把洞内四壁浇湿，并将洞中杂物清理干净。依照管路的走向敲掉盒子的敲落孔，再用高标号的水泥砂浆将盒、箱按要求稳入洞中，待水泥砂浆凝固后，再接短管入盒、箱。
（2）基本项目：
1）管路连接紧密，管口服液光滑，保护层大于15㎜。
2）盒箱设置正确，固定可靠，管子进入盒箱处顺直，在盒箱内露出的长度应小于5㎜。
3）穿过变形缝处有补偿装置，补置装能活动自如。
6、成品保护：
（1）剔槽打洞时，不要用力过猛，以免造成墙壁面周围破碎。洞口不易剔
技术
负责人
交底人
接受人
技术交底记录
2）砖墙敷管：
A、管路连接。可采用套管粘接法或端头连接。接头处应固定牢固。管路应随同砌砖工序同步砌筑在墙体内。
B、管进盒、箱连接：可采用粘接或端头连接。管进入盒、箱不允许内进外出，应与盒箱里口，平齐，一管一孔，不允许开长孔；
（4）扫管，穿带线时将管口与盒、箱里口切平。
5、质量标准：
（1）保证项目：
材质及适用场所必须符合设计要求和施工规范的规定。
3）现浇板，圆孔板稳住灯头盒。标注灯位的位置，先打孔，然后由下向上剔洞，洞口下小上大。将盒子配上相应的固定体放入洞中，并固定好吊板待配管后，用高标号水泥档浆稳住。
（3）管路敷设：
