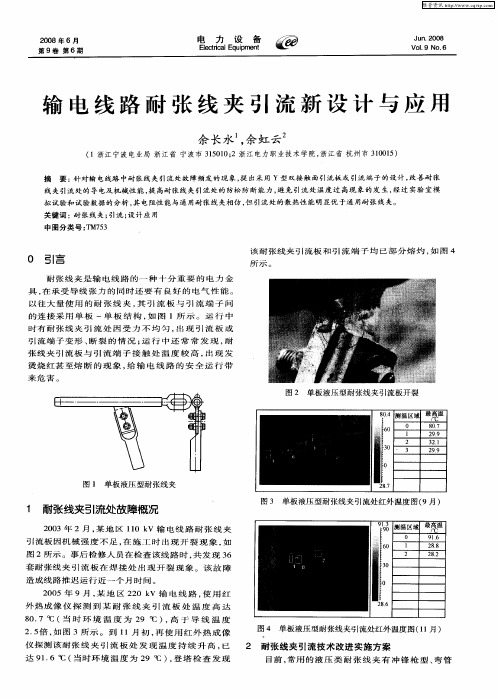

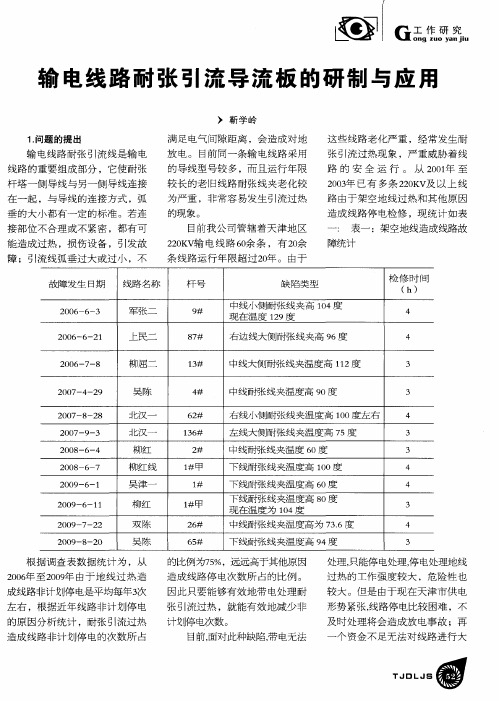

输电线路耐张线夹引流新设计与应用
余长水;余虹云
【期刊名称】《电力设备》
【年(卷),期】2008(9)6
【摘要】针对输电线路中耐张线夹引流处故障频发的现象,提出采用Y型双接触面引流板或引流端子的设计,改善耐张线夹引流处的导电及机械性能,提高耐张线夹引流处的防松防断能力,避免引流处温度过高现象的发生,经过实验室模拟试验和试验数据的分析,其电阻性能与通用耐张线夹相仿,但引流处的散热性能明显优于通用耐张线夹.
【总页数】4页(P51-54)
【作者】余长水;余虹云
【作者单位】浙江宁波电业局浙江省,宁波市,315010;浙江电力职业技术学院,浙江省,杭州市,310015
【正文语种】中文
【中图分类】TM753
【相关文献】
1.超特高压输电线路耐张线夹新缺陷分析与解决措施 [J], 朱迪锋;吴坤祥;许杨勇
2.输电线路耐张线夹的数字射线检测 [J], 肖仲谊;乐群立;许云伟
3.一种基于温升监测的输电线路耐张线夹缺陷智能诊断方法 [J], 马小敏;范松海;毕茂强;曾帅;江天炎
4.一种基于温升监测的输电线路耐张线夹缺陷智能诊断方法 [J], 马小敏;范松海;毕
茂强;曾帅;江天炎
5.基于无人机与X射线数字成像技术的输电线路耐张线夹检测方法 [J], 谭兴华;杨东;张辉;郭振华
因版权原因，仅展示原文概要，查看原文内容请购买。
关于耐张线夹引流板质量检测的探讨发布时间：2022-10-10T07:07:47.418Z 来源：《中国电业与能源》2022年6月11期作者：张建峰[导读] 电力线路耐张线夹是作为导线连接的部件，是保障电网安全运行的重要设备。
本文以耐张线夹连接施工过程中发生引流板断裂的事件，结合工作实际和相关设备质量管控标准及检测手段进行分析，张建峰东莞市输变电工程建设有限责任公司广东东莞摘要：电力线路耐张线夹是作为导线连接的部件，是保障电网安全运行的重要设备。
本文以耐张线夹连接施工过程中发生引流板断裂的事件，结合工作实际和相关设备质量管控标准及检测手段进行分析，提出设备检测项目的工作建议，供诸位交流探讨。
关键词：耐张线夹，疏松，外力破坏，安全隐患，机械强度，安全文明施工引言在某项输电工程施工过程中，施工人员使用耐张线夹（NY-630/45BG）进行导线连接施工，过程中发生耐张线夹引流板断裂事件。
为确保工程施工质量和设备安全运行，做好工程项目安全和质量的管控，避免同类事件发生，就本次事件进行分析，提出耐张线夹引流板检测的改进意见，并开展分析论述。
一、对事件过程进行分析导致本次事件的发生可能存在以下两方面原因：（一）施工工艺方面1.从引流板断裂的位置（图片1）可以看出，断裂处位于两个并排的螺丝孔之间，并且螺丝孔有较深的垫片压印，可以判断该处是受到了较大的压力而导致断裂。
图片12.通过观察引流板背面（图片2、3、4），发现引流板接触面已在外力作用下弯曲，不在同一个平面，断裂口有一个明显的弯曲弧度，可以判断是受到一个方向的拉力导致断裂。
图片2伸，是造成断裂的其中一个因素。
（二）产品质量方面1. 对耐张线夹生产要求进行检查，查阅相关技术标准。
《电力金具试验方法》（GB/T 2317.1-2008）第4.1款：“机械型式试验是为了确定设计特性，通常只做一次，只有在设计、材料或工艺更改时才重做。
”；第4.2款：“机械抽样试验是为了验证产品质量。

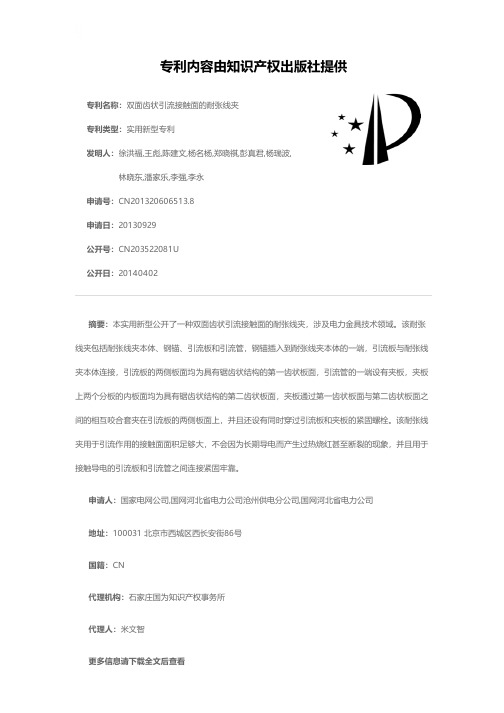

![双面齿状引流接触面的耐张线夹[实用新型专利]](https://img.taocdn.com/s1/m/f7aac6e46c85ec3a86c2c580.png)
专利名称：双面齿状引流接触面的耐张线夹
专利类型：实用新型专利
发明人：徐洪福,王彪,陈建文,杨名杨,郑晓祺,彭真君,杨瑞波,林晓东,潘家乐,李强,李永
申请号：CN201320606513.8
申请日：20130929
公开号：CN203522081U
公开日：
20140402
专利内容由知识产权出版社提供
摘要：本实用新型公开了一种双面齿状引流接触面的耐张线夹，涉及电力金具技术领域。
该耐张线夹包括耐张线夹本体、钢锚、引流板和引流管，钢锚插入到耐张线夹本体的一端，引流板与耐张线夹本体连接，引流板的两侧板面均为具有锯齿状结构的第一齿状板面，引流管的一端设有夹板，夹板上两个分板的内板面均为具有锯齿状结构的第二齿状板面，夹板通过第一齿状板面与第二齿状板面之间的相互咬合套夹在引流板的两侧板面上，并且还设有同时穿过引流板和夹板的紧固螺栓。
该耐张线夹用于引流作用的接触面面积足够大，不会因为长期导电而产生过热烧红甚至断裂的现象，并且用于接触导电的引流板和引流管之间连接紧固牢靠。
申请人：国家电网公司,国网河北省电力公司沧州供电分公司,国网河北省电力公司
地址：100031 北京市西城区西长安街86号
国籍：CN
代理机构：石家庄国为知识产权事务所
代理人：米文智
更多信息请下载全文后查看。
![一种耐张线夹[发明专利]](https://img.taocdn.com/s1/m/4c49c8103868011ca300a6c30c2259010202f3ca.png)
专利名称：一种耐张线夹
专利类型：发明专利
发明人：周政敏,朱砚,刘艳明,张勇,侯艳森,何文斌申请号：CN202110610572.1
申请日：20210601
公开号：CN113315065B
公开日：
20220412
专利内容由知识产权出版社提供
摘要：本发明公开了一种耐张线夹，包括耐张线夹壳体、引流板、引流线夹，引流板固定于主体管上，引流线夹与引流板通过螺栓连接，引流板上设置楔形槽，引流线夹上的楔形板套接于其内，耐张线夹壳体包括主体管、钢锚，主体管为中空结构，主体管一端固定连接有钢锚，主体管另一端管内设置有第一内衬铝管、第二内衬铝管、加强钢管。
中空结构的主体管内部设置第一内衬铝管、第二内衬铝管、加强钢管，保证了主体管的强度，使其能够更好的适应严苛的使用条件，引流板设计楔形槽，与楔形的引流线夹配合使用，当引流夹向下移动时，楔形结构使得引流板与引流线夹的配合越来越紧，即使当固定螺栓松动，C形槽使得引流板不易脱离。
申请人：广东鑫源恒业电力线路器材有限公司
地址：511500 广东省清远市佛冈县石角镇英佛路西侧
国籍：CN
代理机构：北京广技专利代理事务所(特殊普通合伙)
代理人：崔征
更多信息请下载全文后查看。
35-110kV耐张线夹旁路引流装置的研究
程林;敬强;韦立富;丁同臻;白义夫;冯川
【期刊名称】《电气技术与经济》
【年(卷),期】2024()4
【摘要】针对舟山电网中的35-110kV输电线路耐张线夹容易发热现象,特别是在用电高峰夏季期间,负荷显著增加,存在耐张线夹发热危急缺陷等问题,进行了深入的分析。
指出了传统耐张线夹发热消缺作业方式的局限性和使用过程中的问题,并提出了一系列改进措施。
这些措施能够降低甚至消除耐张线夹的发热,将严重和危急的缺陷降级甚至消除,同时确保线路的安全运行,避免紧急拉停线路事件的发生,从而降低电网和作业的风险。
同时也指出了目前耐张线夹旁路上设置引流装置的必要性,介绍了引流装置的应用范围,并通过工程实例验证其可行性。
设计出了一种耐张线夹旁路引流装置,这为未来更深层次的研究提供了有价值的参考,具有很高的指导和借鉴价值。
【总页数】3页(P4-6)
【作者】程林;敬强;韦立富;丁同臻;白义夫;冯川
【作者单位】国网浙江省电力有限公司舟山供电公司
【正文语种】中文
【中图分类】TM7
【相关文献】
1.基于引流装置间设导电弹性金属片的导线用耐张线夹的应用研究
2.耐张线夹本体端子板及引流线夹端子板研究
3.特/超高压变电站耐张线夹引流板开裂原因分析
4.考虑接触电阻的耐张线夹引流板发热故障检测
因版权原因，仅展示原文概要，查看原文内容请购买。
(10)申请公布号(43)申请公布日 (21)申请号 201510894563.4(22)申请日 2015.12.08H02G 7/02(2006.01)(71)申请人中国电力科学研究院地址100192 北京市海淀区清河小营东路15号申请人国家电网公司(72)发明人张军 朱宽军 刘胜春 刘彬周立宪 司佳钧 刘臻 牛海军展雪萍 刘操兰 杨加伦 齐翼李军辉 李震 江良虎 席永平王二江 邱书清(74)专利代理机构北京安博达知识产权代理有限公司 11271代理人徐国文(54)发明名称螺栓型组合式双板型引流板水平式防冻型耐张线夹(57)摘要本发明提供一种螺栓型组合式双板型引流板水平式防冻型耐张线夹，包括钢锚，铝管，引流板和引流线夹；钢锚连接铝管的左端，引流板以两端压接的方式位于钢管的中间偏左位置，引流板的下端设置有两块夹板，在开叉夹口处位置通过螺栓连接引流线夹。
本发明提供的耐张线夹适用于钢芯铝绞线，稳定有效的握持钢芯铝绞线，结构简单，施工工艺稳定可靠。
(51)Int.Cl.(19)中华人民共和国国家知识产权局(12)发明专利申请权利要求书1页 说明书3页 附图2页CN 105470889 A 2016.04.06C N 105470889A1.一种螺栓型组合式双板型引流板水平式防冻型耐张线夹，其特征在于，包括钢锚，铝管，引流板和引流线夹；钢锚与铝管的左端压接连接，引流板位于铝管的中间偏左位置，在引流板的两端与铝管压接连接，引流板的下端平板连接引流线夹；引流线夹下端的中空管可植入跳线。
2.根据权利要求1所述的螺栓型组合式双板型引流板水平式防冻型耐张线夹，其特征在于，钢锚包括拉环和管体，右端管体嵌入中空铝管；管体包括实体部分和中空管体，实体部分靠近拉环的纵切面是平滑的面，后端是带有三角锯齿的环形槽。
3.根据权利要求1所述的螺栓型组合式双板型引流板水平式防冻型耐张线夹，其特征在于，靠近钢锚一端的铝管上设置有注油孔，铝管的右端部分设置锥形段。
专利名称：一种耐张引流线支撑调距线夹专利类型：实用新型专利
发明人：周立宪,司佳钧
申请号：CN201922288524.6
申请日：20191219
公开号：CN211377525U
公开日：
20200828
专利内容由知识产权出版社提供
摘要：本实用新型提供的一种耐张引流线支撑调距线夹，包括：两个线夹、弹性连接件和L形连接杆；一个线夹与弹性连接件的一端连接；另一个线夹通过L形连接杆与弹性连接件的另一端连接；所述两个线夹分别用于夹紧延长拉杆和引流线。
该结构在满足引流线和延长拉杆的空间固定与安装要求的同时实现了线夹之间的多自由度调节，而且线夹无需承受或者承受很少的弯矩作用，机械力学性能较好。
申请人：中国电力科学研究院有限公司,国家电网有限公司
地址：100192 北京市海淀区清河小营东路15号
国籍：CN
代理机构：北京安博达知识产权代理有限公司
代理人：徐国文
更多信息请下载全文后查看。
专利名称：输电线路耐张引流线夹
专利类型：实用新型专利
发明人：李志刚,王建山,王秀山,蒋广忠申请号：CN202020501813.X
申请日：20200408
公开号：CN211579528U
公开日：
20200925
专利内容由知识产权出版社提供
摘要：本实用新型涉及电力设备技术领域，且公开了输电线路耐张引流线夹，包括耐张线夹本体，耐张线夹本体两侧分别对称固定设置有若干贯通槽，贯通槽内部均活动设置有U型杆，U型杆的一端固定连接有螺纹杆，且螺纹杆的外壁螺纹连接有螺母；通过旋转螺母使螺母与螺纹杆发生分离，再将U型杆从贯通槽的内部拿出，然后将高压线穿入耐张线夹本体的内部，使四组卡柱卡接在四组卡槽的内部，再将U型杆穿入贯通槽的内部并反向旋转螺母；通过旋转两组螺杆使两组夹紧环相对运动，使夹紧环与高压线进行接触并卡紧即可，在螺杆旋转的过程中，通过限位机构避免夹紧环随着螺杆的旋转而旋转，影响其使用，对夹紧环起到限位的作用。
申请人：兴化市永盛电力器材有限公司
地址：225700 江苏省泰州市兴化市大邹工业集中区9号
国籍：CN
代理机构：北京化育知识产权代理有限公司
代理人：秦丽
更多信息请下载全文后查看。
关于双板型耐张引流线夹设计的研究
摘要：传统张线夹引流板在运行过程中易出现膨胀、弯曲变形、裂纹等质量缺陷，对电网运行安全性构成不同程度的威胁。
文章在分析传统补修耐张线夹引流
板常见缺陷成因的基础上，提出设计双板型双接触面补修耐张线夹的建议，实践
证明该类新张线夹，有助于提升引流板衔接处的防断、防松能力，规避引流处温
度过高的问题。
关键词：超、特高压；输电线路；耐张线夹；引流板；设计方案
耐张线夹为输电线路中主要的一种金具，其作用是固定导线或避雷线。
当下，耐张线夹是确保超、特高压输电线路长距离连续性导通电流的有效方法。
我国超、特高压长距离输电线路数目不断增加，高电压、大跨距、大截面、多分裂导线广
泛应用。
传统耐张线夹的性能缺陷已演变成干扰电网系统稳定运行的重要因素，
本文拟定设计双板型双接触面耐张线夹，以为线路安全、高效运行奠定良好基础。
1传统补修耐张线夹的缺陷分析
1.1鼓胀
通过目测、解剖、渗水试验等检查，发现耐张线夹的弯曲度、铝管对边距、
导线根数及直径等均符合相关规范的要求，而水流能经由耐张线夹前侧线股间缝
隙形成的渗水渠道，流经导线内部，最后抵达耐张线夹未压区段。
在这样的情境下，造成补修耐张线夹膨胀的原因是导线压接后铝股间依然存在微小缝隙，雨水
经由缝隙可进入耐张线夹，若遭受雨雪冰冻等恶劣天气，耐张线夹未压区段中汇
集的水结冰体积膨胀，造成未压区段膨胀开裂，同时锈蚀内部的钢芯。
1.2引流板弯曲变形
以往选用的耐张线夹多数属于液压型，其应用液压压接工艺，未压区段的铝
管是全通型，耐张线夹的屈曲度、压接痕迹等压接工艺基本上与相关规范相符[2]。
弯曲部位多出现在引流板上与铝管衔接部之间，引流弯曲部位出现程度不一的拉裂。
弯曲变形主要受力点最后集中在铝板上，上部引流支撑间隔棒和下部延长杆
构建刚性衔接，在风力等外部不可抗拒因素的作用下，上下部分会形成不同步振动，引流线的拉扯造成耐张线夹应力汇集，当其大于抗弯强度时，冷变形通常是
金属的最后结局。
1.3裂纹
对处于运行状态、已开裂的耐张线夹进行取样，通过目测、渗透检测（PT）
金相分析与能谱分析后，发现开裂耐张线夹表层有不同程度的缺陷，以裂纹、气孔、弧坑等为主。
能谱分析结果提示没有发现可能诱发腐蚀的成分。
综合分析，
原材料界面缺陷拓展是裂纹主要成因，若在制造过程中为采用挤压锻造工艺，就
会造成耐张力线夹力学性能更低，在相邻装置与自然因素等作用时，原材料内部
界面缺陷就会拓展，产生裂纹延展，开裂是最后结局。
2双板型耐张引流线夹设计方案
本次研究中，拟定对传统补修耐张线夹引流板与引流端子间的“单板-单板”的
衔接结构进行改造，促使其演变成“双板-单板”的结构衔接形式，其宗旨是增强引
流接线板抵御振动、疲劳等的能力，减少接触电阻值，提升导（载）流量与导流
运行的稳定性，进而为装置安装与运行期间检修作业的开展创造便利条件。
2.1临时补修方案
当下针对，超、特高压线路内耐张引流线夹引流板断裂缺陷，采用T型耐张
线夹进行补修，见图1。
图1 T型耐张线夹实物示意图
2.2改进方案
作业人员在采用以上补修方案过程中，发现T型耐张线夹现场安装缺乏便利性，螺栓数目过多且操作流程过于繁琐，检修作业人员在等电位工作时间相对较长，高空作业安全性难以得到保障。
故此，需探讨改进方案，整合生产厂家、运维检修等单位的建议，研发了双板型补修耐张引流线夹，见图2。
图2 双板型补修耐张引流线夹实物示意图
和临时补修方案相比较，优化方案的优势在如下几方面有所体现：
（1）运用双板衔接方法，明显提升了引流线夹的抗振动、抗疲劳等属性，拓展了引流板和引流线夹间的电气接触面积，促使衔接处的强度与运行可靠性同步提升。
（2）采用双接触面接线板，有助于降低接触电阻阻值，提升导（载）流量与导流运行的可靠性。
（3）跳线引流设备线夹和新规划的双板衔接形式与所处方位大体上未产生变化，为装置安装与运行期间检修工作的开展创造便利条件。
2.2.1具体施工工艺要求
首先，氩弧焊接是耐张线夹主要的制造手段，在以上工艺过程中应避免焊接头处存在气孔、裂纹、漏焊等质量缺陷，焊接过程中应维护电气接触面结构的完整性，规划的耐张线夹宽度约为7cm。
其次，在制造过程中最好不要选用铸造与焊接手段，锻压、冲压等联合车铣结合的方法通常是最优选择。
最后，应确保内槽的两电气接触平面平直、顺滑，内斜角度＜3°、粗糙度
≤12.5μm[3]。
2.2.2现场简易操作流程
（1）把补修耐张线夹固定于耐张线夹铝管上（未压接处），结合引流板所处方位对安装角度做出相应调整，同时强化其位置的稳固性，其目的是连接部位异常发热时螺栓不松动。
（2）将适量导电复合脂涂擦在线夹内槽及引流板表层，把引流板插到双板线夹内，同时紧固螺栓，现场安装效果示意图见图3.
图3 安装效果示意图
3耐张引流线夹的试验研究
对经改进设计的耐张线夹，开展握力与热循环试验。
3.1握力试验
共进行了两组握力试验，第I组试验结果提示握力最小值为102.8%RTS，第II 组试验最小握力值为105.6%RTS，两组试验数据均较大于标准要求的95.0%RTS。
这提示优化后的结构，完全符合技术相关要求。
3.2热循环试验
结合相关标准，对耐张线夹开展热循环试验，热循环总次数为80次，导线表层温度高达135℃，分别检测循20、40、60、70、80次时的耐张线夹电阻阻值与表层温度，在各次循环中，耐张线夹的电阻都小于导线等长电阻阻值的50.0%，引流板的局部温度低于导线温度的60.0%，40次循环后电阻平均阻值和原始电阻值远远低于标准要求的1.5，电阻值的变动量药物整体符合相关要求[4]。
这表明
改进设计的耐张线夹的耐热性能优良，能保证高压输电线路在较长的时间内安稳
运行。
热循环试验的结果见表1：
表1 热循环试验的统计结果
结束语：
通过本文，明确高压输电线路耐张线夹的主要类型，且伴随耐张线运行时间
的延长，其他新问题也会陆续延伸出来，设备安全隐患将会不断增多。
在这样的
情境下，有关部门应加强对线路相关设施装备的督查力度，加强对高性能耐张线
的研发力度，做好运营维护工作，以保证电网系统与辅助设备设施运行的安全性、有效性。
参考文献：
[1]朱迪锋,吴坤祥,许杨勇.超特高压输电线路耐张线夹新缺陷分析与解决措施[J].内蒙古电力技术,2017,35(05):57-60.
[2]虞伟, 林静波. 基于引流装置间设导电弹性金属片的导线用耐张线夹的应用
研究[J]. 今日科苑, 2015(6):118-118.
[3]刘亚龙, 候旭亮, 崔志斌. 110kV线路带电紧固耐张引流并沟线夹工具的研制[J]. 科技创新与应用, 2014,12(28):178-178.
[4]陈祖胜, 黄运兴, 陈作新,等. 耐张线夹本体端子板及引流线夹端子板研究[J].
低碳世界, 2015,13(33):67-68.。
