土木工程测量与制图

土木工程制图知识点土木工程制图是土木工程专业的一门重要基础课程，它是工程师表达设计意图、交流技术思想的重要工具。

对于初学者来说，掌握土木工程制图的知识点至关重要。

接下来，让我们一起深入了解一下这门课程的主要知识点。

一、制图的基本知识1、绘图工具和用品绘图板、丁字尺、三角板、比例尺、圆规、绘图铅笔等是常用的绘图工具。

不同硬度的铅笔（如 H、HB、B 等）用于绘制不同的线条，如细线用 H 类铅笔，粗线用 B 类铅笔。

2、图纸幅面和格式图纸幅面有 A0、A1、A2、A3、A4 等规格。

图框格式分为留装订边和不留装订边两种。

在图纸上，还需要有标题栏，用于标注图纸的名称、比例、设计单位等信息。

3、比例比例是指图形与实物相应要素的线性尺寸之比。

常用的比例有1:1、1:2、1:5、1:10 等。

根据实际需要选择合适的比例，以保证图形清晰、准确地表达物体的形状和大小。

4、字体工程图中的字体应工整、清晰，一般采用长仿宋体。

字高应从25mm、35mm、5mm、7mm、10mm 等系列中选用。

5、图线图线有线型和线宽之分。

线型包括实线、虚线、点划线、双点划线等，不同的线型用于表达不同的物体和结构。

线宽则分为粗线、中粗线和细线，粗线一般用于主要轮廓线，细线用于尺寸线、图例线等。

二、投影的基本知识1、投影法的分类投影法分为中心投影法和平行投影法。

中心投影法所得的投影图立体感强，但不能准确反映物体的真实形状和大小。

平行投影法又分为正投影法和斜投影法，正投影法是土木工程制图中主要采用的投影方法。

2、点、线、面的投影点的投影规律是：点的正面投影和水平投影的连线垂直于 X 轴，点的正面投影和侧面投影的连线垂直于 Z 轴，点的水平投影到 X 轴的距离等于侧面投影到 Z 轴的距离。

直线的投影特性有：真实性（直线平行于投影面时，其投影反映实长）、积聚性（直线垂直于投影面时，其投影积聚为一点）、类似性（直线倾斜于投影面时，其投影变短）。

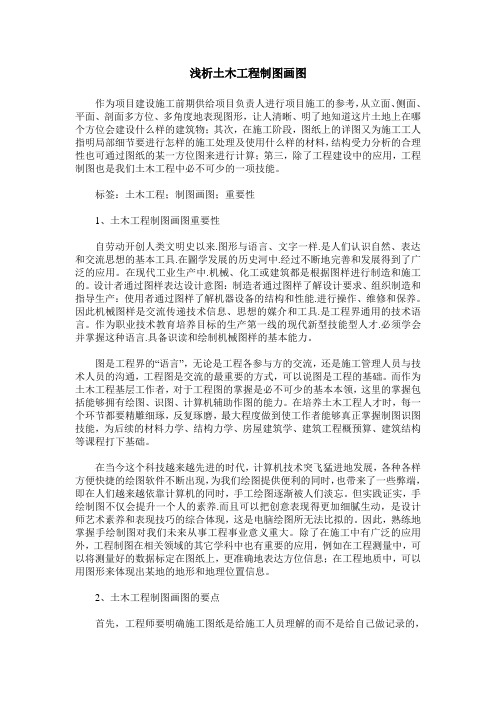

浅析土木工程制图画图作为项目建设施工前期供给项目负责人进行项目施工的参考，从立面、侧面、平面、剖面多方位、多角度地表现图形，让人清晰、明了地知道这片土地上在哪个方位会建设什么样的建筑物；其次，在施工阶段，图纸上的详图又为施工工人指明局部细节要进行怎样的施工处理及使用什么样的材料，结构受力分析的合理性也可通过图纸的某一方位图来进行计算；第三，除了工程建设中的应用，工程制图也是我们土木工程中必不可少的一项技能。

标签：土木工程；制图画图；重要性1、土木工程制图画图重要性自劳动开创人类文明史以来.图形与语言、文字一样.是人们认识自然、表达和交流思想的基本工具.在圖学发展的历史河中.经过不断地完善和发展得到了广泛的应用。

在现代工业生产中.机械、化工或建筑都是根据图样进行制造和施工的。

设计者通过图样表达设计意图：制造者通过图样了解设计要求、组织制造和指导生产：使用者通过图样了解机器设备的结构和性能.进行操作、维修和保养。

因此机械图样是交流传递技术信息、思想的媒介和工具.是工程界通用的技术语言。

作为职业技术教育培养目标的生产第一线的现代新型技能型人才.必须学会并掌握这种语言.具备识读和绘制机械图样的基本能力。

图是工程界的“语言”，无论是工程各参与方的交流，还是施工管理人员与技术人员的沟通，工程图是交流的最重要的方式，可以说图是工程的基础。

而作为土木工程基层工作者，对于工程图的掌握是必不可少的基本本领，这里的掌握包括能够拥有绘图、识图、计算机辅助作图的能力。

在培养土木工程人才时，每一个环节都要精雕细琢，反复琢磨，最大程度做到使工作者能够真正掌握制图识图技能，为后续的材料力学、结构力学、房屋建筑学、建筑工程概预算、建筑结构等课程打下基础。

在当今这个科技越来越先进的时代，计算机技术突飞猛进地发展，各种各样方便快捷的绘图软件不断出现，为我们绘图提供便利的同时，也带来了一些弊端，即在人们越来越依靠计算机的同时，手工绘图逐渐被人们淡忘。

chenmeihua 《土木建筑制图》 2制图基本知识2 制图基本知识本章提要：（1）制图基本规定（2）制图仪器、工具及其使用（3）几何作图（4）平面图形分析及其画法（5）徒手作图2 制图基本知识▪2.1 制图基本规定▪2.2 制图仪器、工具及其使用▪2.3 几何作图▪2.4 平面图形分析及其画法▪2.5 徒手作图图样是工程界的共同语言，是传递工程技术信息的工具。

工程的设计、施工都离不开工程图。

为了便于交流，提高制图效率，满足设计、施工和管理方面的要求，工程图的表达方法必须有统一的规定，这些规定称为制图标准。

本教材涉及的制图国家标准有：《技术制图—字体》（GB/T14691—1993）《道路工程制图标准》（GB50162-1992）房屋建筑制图的六种制图标准。

房屋建筑制图的六种制图标准是：《房屋建筑制图统一标准》（GB/T50001—2001）《总图制图标准》（GB/T50103—2001）《建筑制图标准》（GB/T50104—2001）《建筑结构制图标准》（GB/T50105—2001）《给水排水制图标准》（GB/T50106—2001）《采暖通风与空气调节制图标准》（GB/T50114—2001）。

2.1 制图基本规定制图国家标准是所有工程人员在设计、施工和管理中必须严格执行的国家法令。

从学习工程制图的第一天起，就应严格遵守、贯彻执行国家标准中的每一项规定，严格按国家标准绘制图样。

制图国家标准内容很多，本节仅就图纸幅面、字体、图线（线型）、尺寸标注、材料图例、比例等一些规定作简单介绍。

其余内容以及图线、尺寸标注、图例、比例在专业图中的具体要求，在以后章节中予以说明。

2.1 制图基本规定一、图纸幅面规格与图纸编排顺序二、字体三、图线四、尺寸标注五、建筑材料图例六、图名与比例一、图纸幅面规格与图纸编排顺序1.图纸幅面图纸幅面即图纸的大小。

标准的图纸幅面有A0、A1、A2、A3、A4五种规格（表2-1）。
