高中物理学习材料（灿若寒星**整理制作）高三物理选修3-2知识点总结：第四章电磁感应（人教版）第四章：电磁感应本章的主要内容是实验探究，通过亲身实验，理解法拉第是如何发现电磁感应现象的，进而通过实验探究产生感应电流的条件、感应电流的方向及大小，通过实验认识自感现象，并分析其原因援在深刻认识实验现象的基础上，总结相关的物理规律，并结合实际情况灵活应用。

知识构建：新知归纳：●电流的磁效应：把一根导线平行地放在磁场上方，给导线通电时，磁针发生了偏转，就好像磁针受到磁铁的作用一样。

这说明不仅磁铁能产生磁场，电流也能产生磁场，这个现象称为电流的磁效应。

●电流磁效应现象：磁铁对通电导线的作用，磁铁会对通电导线产生力的作用，使导体棒偏转。

电流和电流间的相互作用，有相互平行而且距离较近的两条导线，当导线中分别通以方向相同和方向相反的电流时，观察到发生的现象是：同向电流相吸，异向电流相斥。

●电磁感应发现的意义：①电磁感应的发现使人们对电与磁内在联系的认识更加完善，宣告了电磁学作为一门统一学科的诞生。

②电磁感应的发现使人们找到了磁生电的条件，开辟了人类的电器化时代。

③电磁感应现象的发现，推动了经济和社会的发展，也体现了自然规律的和谐的对称美。

●对电磁感应的理解:电和磁有着必然的联系，电能生磁，磁也一定能够生电，但磁生电是有条件的，只有变化的磁场或相对位置的变化才能产生感应电流，磁生电表现为磁场的“变化”和“运动”。

引起电流的原因概括为五类：①变化的电流。

②变化的磁场。

③运动的恒定电流。

④运动的磁场。

⑤在磁场中运动的导体。

●磁通量：闭合电路的面积与垂直穿过它的磁感应强度的乘积叫磁通量，即Φ，θ为磁感线与线圈平面的夹角。

对磁通量Φ的说明：虽然闭合电路的面积与垂直穿过它的磁感应强度的乘积叫磁通量，但是当磁场与闭合电路的面积不垂直时，磁感应强度也有垂直闭合电路的分量磁感应强度垂直闭合电路面积的分量。

●产生感应电流的条件：一是电路闭合。

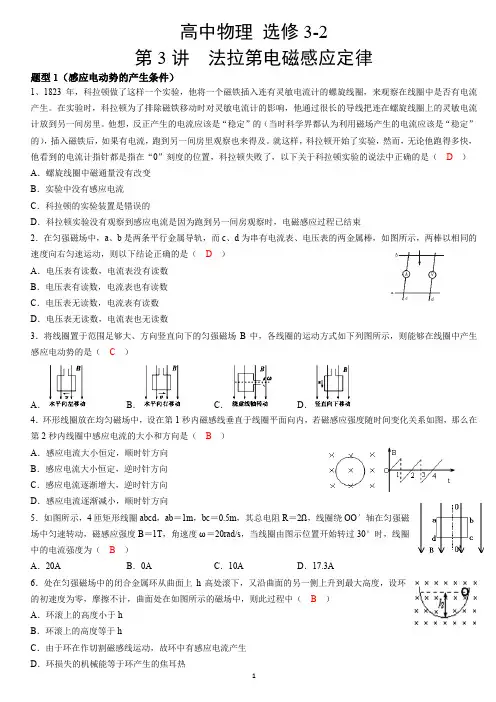

高中物理选修3-2第3讲法拉第电磁感应定律题型1（感应电动势的产生条件）1、1823年，科拉顿做了这样一个实验，他将一个磁铁插入连有灵敏电流计的螺旋线圈，来观察在线圈中是否有电流产生。

在实验时，科拉顿为了排除磁铁移动时对灵敏电流计的影响，他通过很长的导线把连在螺旋线圈上的灵敏电流计放到另一间房里。

他想，反正产生的电流应该是“稳定”的（当时科学界都认为利用磁场产生的电流应该是“稳定”的），插入磁铁后，如果有电流，跑到另一间房里观察也来得及。

就这样，科拉顿开始了实验，然而，无论他跑得多快，他看到的电流计指针都是指在“0”刻度的位置，科拉顿失败了，以下关于科拉顿实验的说法中正确的是（D）A．螺旋线圈中磁通量没有改变B．实验中没有感应电流C．科拉顿的实验装置是错误的D．科拉顿实验没有观察到感应电流是因为跑到另一间房观察时，电磁感应过程已结束2．在匀强磁场中，a、b是两条平行金属导轨，而c、d为串有电流表、电压表的两金属棒，如图所示，两棒以相同的速度向右匀速运动，则以下结论正确的是（D）A．电压表有读数，电流表没有读数B．电压表有读数，电流表也有读数C．电压表无读数，电流表有读数D．电压表无读数，电流表也无读数3．将线圈置于范围足够大、方向竖直向下的匀强磁场B中，各线圈的运动方式如下列图所示，则能够在线圈中产生感应电动势的是（C）A．B．C．D．4．环形线圈放在均匀磁场中，设在第1秒内磁感线垂直于线圈平面向内，若磁感应强度随时间变化关系如图，那么在第2秒内线圈中感应电流的大小和方向是（B）A．感应电流大小恒定，顺时针方向B．感应电流大小恒定，逆时针方向C．感应电流逐渐增大，逆时针方向D．感应电流逐渐减小，顺时针方向5．如图所示，4匝矩形线圈abcd，ab＝1m，bc＝0.5m，其总电阻R＝2Ω，线圈绕OO′轴在匀强磁场中匀速转动，磁感应强度B＝1T，角速度ω＝20rad/s，当线圈由图示位置开始转过30°时，线圈中的电流强度为（B）A．20A B．0A C．10A D．17.3A6．处在匀强磁场中的闭合金属环从曲面上h高处滚下，又沿曲面的另一侧上升到最大高度，设环的初速度为零，摩擦不计，曲面处在如图所示的磁场中，则此过程中（B）A．环滚上的高度小于hB．环滚上的高度等于hC．由于环在作切割磁感线运动，故环中有感应电流产生D．环损失的机械能等于环产生的焦耳热7．下列说法正确的是（CD）A．一个正电荷与一个负电荷中和后，总电荷量减少了，电荷守恒定律并不成立B．在感应起电的过程中，金属中的正、负电荷向相反的方向移动C．在感应起电的过程中，金属中的负电荷受电场力的作用发生移动D．在感应起电的过程中，金属中正电的原子核不发生定向移动8．用如图所示的实验装置，研究电磁感应现象．当条形磁铁按图示方向插入闭合线圈的过程中，穿过线圈的磁通量的变化情况是（“增加”、“不变”或“减小”）．如果条形磁铁在线圈中保持静止不动，灵敏电流表G的示数（“为零”或“不为零”）．答案：增大；为零题型2（法拉第电磁感应定律的概念理解）1、将闭合多匝线圈置于仅随时间变化的磁场中，线圈平面与磁场方向垂直，关于线圈中缠身的感应电动势和感应电流，下列表述正确的是（C）A. 感应电动势的大小与线圈的匝数无关B. 穿过线圈的磁通量越大，感应电动势越大C. 穿过线圈的磁通量变化越快，感应电动势越大D. 感应电力会产生的磁场方向与原磁场方向始终相同2、自然界中某个量D的变化量∆D，与发生这个变化所用的时间∆t的比值∆D∆t，叫做这个量D的变化率。

高中物理选修3-2：电磁感应知识点归纳展开全文高中知识搜索小程序一、电磁感应的发现1.“电生磁”的发现奥斯特实验的启迪：丹麦物理学家奥斯特发现电流能使小磁针偏转，即电流的磁效应2.“磁生电”的发现(1)电磁感应现象的发现法拉第根据他的实验，将产生感应电流的原因分成五类：①变化的电流；②变化的磁场；③运动中的恒定电流；④运动中的磁铁；⑤运动中的导线。

(2)电磁感应的发现使人们找到了“磁生电”的条件，开辟了人类的电气化时代。

二、感应电流产生的条件1. 探究实验实验一：导体在磁场中做切割磁感线的运动实验二：通过闭合回路的磁场发生变化2. 感应电流产生的条件：穿过闭合电路的磁通量发生变化时，这个闭合电路中就有感应电流产生三、感应电动势1. 定义：由电磁感应产生的电动势，叫感应电动势。

产生电动势的那部分导体相当于电源。

2. 产生条件：只要穿过电路的磁通量发生变化，无论电路是否闭合，电路中都会有感应电动势。

3. 方向判断：在内电路中，感应电动势的方向是由电源的负极指向电源的正极，跟内电路中的电流的方向一致。

产生感应电动势的那部分导体相当于电源。

【关键一点】感应电流的产生需要电路闭合，而感应电动势的产生电路不一定需要闭合四、法拉第电磁感应定律1. 定律内容：感应电动势的大小，跟穿过这个电路的磁通量的变化率成正比。

2. 表达式：说明：①式中N为线圈匝数，是磁通量的变化率，注意它与磁通量以及磁通量的变化量的区别。

②E与无关，成正比③在图像中为斜率，所以斜率的意义为感应电动势五、导体切割磁感线时产生的电动势公式中的l为有效切割长度，即导体与v垂直的方向上的投影长度．图中有效长度分别为：甲图：l＝cdsin β(容易错算成l＝absin β)．乙图：沿v1方向运动时，l＝MN；沿v2方向运动时，l＝0.丙图：沿v1方向运动时，；沿v2方向运动时，l＝0；沿v3方向运动时，l＝R.六、右手定则1. 内容：将右手手掌伸平，使大拇指与其余并拢的四指垂直，并与手掌在同一平面内，让磁感线从手心穿入，大拇指指向导体运动方向，这时四指的指向就是感应电流的方向，也就是感应电动势的方向2. 适用情况：导体切割磁感线产生感应电流七、楞次定律1.内容：感应电流具有这样的方向，即感应电流的磁场总要阻碍引起感应电流的磁通量的变化。

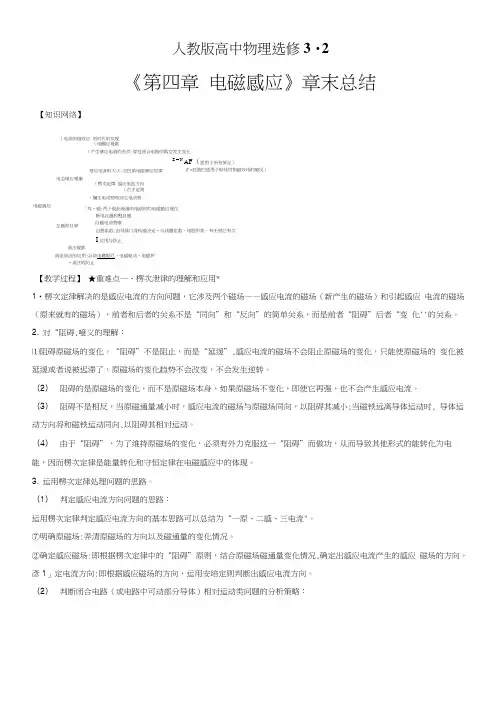

人教版高中物理选修3・2《第四章 电磁感应》章末总结【知识网络】断电自感和甦自感自感电动势嗤自憋系数:由导体门身构逋决定•与线圈匝数、线脛形状、有无铁芯有关I 应用与防止涡注现欽涡流涡汲的应用:冶如电礎限尼、电磁驱动、电磁炉•涡注的防止【教学过程】 ★重难点一、楞次泄律的理解和应用*1•楞次定律解决的是感应电流的方向问题，它涉及两个磁场——感应电流的磁场（新产生的磁场）和引起感应 电流的磁场（原来就有的磁场），前者和后者的关系不是“同向”和“反向”的简单关系，而是前者“阻碍”后者“变 化''的关系。

2. 对“阻碍,噫义的理解：⑴阻碍原磁场的变化。

“阻碍”不是阻止，而是“延缓”,感应电流的磁场不会阻止原磁场的变化，只能使原磁场的 变化被延缓或者说被迟滞了，原磁场的变化趋势不会改变，不会发生逆转。

（2） 阻碍的是原磁场的变化，而不是原磁场本身，如果原磁场不变化，即使它再强，也不会产生感应电流。

（3） 阻碍不是相反，当原磁通量减小时，感应电流的磁场与原磁场同向，以阻碍其减小;当磁铁远离导体运动时, 导体运动方向将和磁铁运动同向,以阻碍其相对运动。

（4） 由于“阻碍”，为了维持原磁场的变化，必须有外力克服这一“阻碍”而做功，从而导致其他形式的能转化为电 能，因而楞次定律是能量转化和守恒定律在电磁感应中的体现。

3. 运用楞次定律处理问题的思路。

（1） 判定感应电流方向问题的思路：运用楞次定律判定感应电流方向的基本思路可以总结为“一原、二感、三电流"。

⑦明确原磁场:弄清原磁场的方向以及磁通量的变化情况。

②确定感应磁场:即根据楞次定律中的“阻碍”原则，结合原磁场磁通量变化情况,确定出感应电流产生的感应 磁场的方向。

彥1」定电流方向:即根据感应磁场的方向，运用安培定则判断出感应电流方向。

（2） 判断闭合电路（或电路中可动部分导体）相对运动类问题的分析策略：电磁感应 ｛电流的琏效应 划时代的发现（电餾应现歛（产生够应电滾的糸件:穿过闭合电路的购空发生变化£ = NA F （适用于所有悄况） E =匹曲凹适用于轸线切剳磁炒线的愴况） 毎应电流的大小:法担第电磁够应宦律电总增应现象｛楞次定律 協应电血方向（右手定则，懺生电动势和动生电动势「耳•感:两个彼此绝缘的电路何的电磁感应现仪互感和自够在电磁感应问题中，有一类综合性较强的分析判断类问题，主要是磁场屮的闭合电路在一定条件下产生了感应电流，而此电流又处于磁场中，受到安培力作用,从而使闭合电路或电路中可动部分的导体发生了运动。

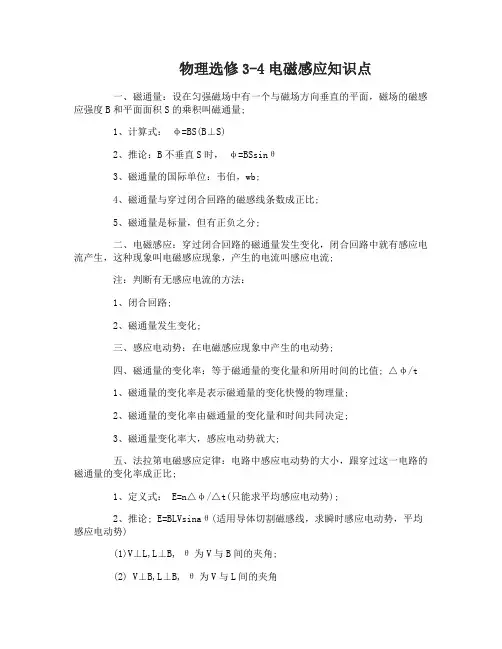

物理选修3-4电磁感应知识点一、磁通量：设在匀强磁场中有一个与磁场方向垂直的平面，磁场的磁感应强度B和平面面积S的乘积叫磁通量;1、计算式：φ=BS(B⊥S)2、推论：B不垂直S时，φ=BSsinθ3、磁通量的国际单位：韦伯，wb;4、磁通量与穿过闭合回路的磁感线条数成正比;5、磁通量是标量，但有正负之分;二、电磁感应：穿过闭合回路的磁通量发生变化，闭合回路中就有感应电流产生，这种现象叫电磁感应现象，产生的电流叫感应电流;注：判断有无感应电流的方法：1、闭合回路;2、磁通量发生变化;三、感应电动势：在电磁感应现象中产生的电动势;四、磁通量的变化率：等于磁通量的变化量和所用时间的比值; △φ/t1、磁通量的变化率是表示磁通量的变化快慢的物理量;2、磁通量的变化率由磁通量的变化量和时间共同决定;3、磁通量变化率大，感应电动势就大;五、法拉第电磁感应定律：电路中感应电动势的大小，跟穿过这一电路的磁通量的变化率成正比;1、定义式：E=n△φ/△t(只能求平均感应电动势);2、推论; E=BLVsinaθ(适用导体切割磁感线，求瞬时感应电动势，平均感应电动势)(1)V⊥L,L⊥B, θ为V与B间的夹角;(2) V⊥B,L⊥B, θ为V与L间的夹角(3) V⊥B,L⊥V, θ为B与L间的夹角3、穿过线圈的磁通量大，感应电动势不一定大;4、磁通量的变化量大，感应电动势不一定大;5、有感应电流就一定有感应电动势;有感应电动势，不一定有感应电流;六、右手定则(判断感应电流的方向)：伸开右手，让大拇指和其余四指共面、且相互垂直，把右手放入磁场中，让磁感线垂直穿过手心，大拇指指向导体运动方向，四指指向感应电流的方向。

高中物理学习方法(一)预习学习的第一个环节是预习。

有的同学不注重听课前的这一环节，会说我在初中从来就没有这个习惯。

这里我们需要注意，高中物理与初中有所不同，无论是从课程要求的程度，还是课堂的容量上，都需要我们在上课之前对所学内容进行预习。

高中物理选修3-2知识点详细汇总电磁感应现象愣次定律一、电磁感应1．电磁感应现象只要穿过闭合回路的磁通量发生变化，闭合回路中就有电流产生，这种利用磁场产生电流的现象叫做电磁感应。

产生的电流叫做感应电流．2．产生感应电流的条件：闭合回路中磁通量发生变化3. 磁通量变化的常见情况 (Φ改变的方式)：①线圈所围面积发生变化，闭合电路中的部分导线做切割磁感线运动导致Φ变化;其实质也是B不变而S增大或减小②线圈在磁场中转动导致Φ变化。

线圈面积与磁感应强度二者之间夹角发生变化。

如匀强磁场中转动的矩形线圈就是典型。

③磁感应强度随时间(或位置)变化,磁感应强度是时间的函数；或闭合回路变化导致Φ变化(Φ改变的结果):磁通量改变的最直接的结果是产生感应电动势,若线圈或线框是闭合的.则在线圈或线框中产生感应电流，因此产生感应电流的条件就是：穿过闭合回路的磁通量发生变化．4.产生感应电动势的条件:成闭合回路，四指指向高电势．⑤“因电而动”用左手定则．“因动而电”用右手定则．⑥应用时要特别注意：四指指向是电源内部电流的方向(负→正)．因而也是电势升高的方向；即：四指指向正极。

导体切割磁感线产生感应电流是磁通量发生变化引起感应电流的特例，所以判定电流方向的右手定则也是楞次定律的一个特例．用右手定则能判定的，一定也能用楞次定律判定，只是对导体在磁场中切割磁感线而产生感应电流方向的判定用右手定则更为简便．2.楞次定律(1)楞次定律(判断感应电流方向)：感应电流具有这样的方向，感应电流的磁场总是阻碍引起感应电流的磁通量的变化．(感应电流的) 磁场 (总是) 阻碍 (引起感应电流的磁通量的)变化原因产生结果；结果阻碍原因。

(定语) 主语 (状语) 谓语 (补语) 宾语(2)对“阻碍”的理解注意“阻碍”不是阻止，这里是阻而未止。

阻碍磁通量变化指：磁通量增加时，阻碍增加(感应电流的磁场和原磁场方向相反，起抵消作用)；磁通量减少时，阻碍减少(感应电流的磁场和原磁场方向一致，起补偿作用)，简称“增反减同”．(3)楞次定律另一种表达：感应电流的效果总是要阻碍．．(．或反抗．．．)．产生感应电流的原因. (F安方向就起到阻碍的效果作用)即由电磁感应现象而引起的一些受力、相对运动、磁场变化等都有阻碍原磁通量变化的趋势。

(完整版)高中物理必修3-2知识点清单(非常详细)第一章 电磁感应第二章 楞次定律和自感现象一、磁通量1．定义：在磁感应强度为B 的匀强磁场中，与磁场方向垂直的面积S 和B 的乘积． 2．公式：Φ＝B ·S .3．单位：1 Wb ＝1_T ·m 2.4．标矢性：磁通量是标量，但有正、负． 二、电磁感应 1．电磁感应现象当穿过闭合电路的磁通量发生变化时，电路中有电流产生，这种现象称为电磁感应现象． 2．产生感应电流的条件(1)电路闭合；(2)磁通量变化． 3．能量转化发生电磁感应现象时，机械能或其他形式的能转化为电能．特别提醒：无论回路是否闭合，只要穿过线圈平面的磁通量发生变化，线圈中就有感应电动势产生．三、感应电流方向的判断 1．楞次定律(1)内容：感应电流的磁场总要阻碍引起感应电流的磁通量的变化． (2)适用情况：所有的电磁感应现象． 2．右手定则(1)内容：伸开右手，使拇指与其余四个手指垂直，并且都与手掌在同一个平面内，让磁感线从掌心进入，并使拇指指向导体运动的方向，这时四指所指的方向就是感应电流的方向．(2)适用情况：导体切割磁感线产生感应电流．3.楞次定律推论的应用楞次定律中“阻碍”的含义可以理解为感应电流的效果总是阻碍产生感应电流的原因，推论如下：(1)阻碍原磁通量的变化——“增反减同”； (2)阻碍相对运动——“来拒去留”；(3)使线圈面积有扩大或缩小的趋势——“增缩减扩”； (4)阻碍原电流的变化(自感现象)——“增反减同”四、法拉第电磁感应定律 1．感应电动势(1)感应电动势：在电磁感应现象中产生的电动势．产生感应电动势的那部分导体就相当于电源，导体的电阻相当于电源内阻．(2)感应电流与感应电动势的关系：遵循闭合电路欧姆定律，即I ＝ER ＋r.2．法拉第电磁感应定律(1)内容：闭合电路中感应电动势的大小，跟穿过这一电路的磁通量的变化率成正比．(2)公式：E ＝n ΔΦΔt，n 为线圈匝数．3．导体切割磁感线的情形(1)若B 、l 、v 相互垂直，则E ＝Blv .(2)若B ⊥l ，l ⊥v ，v 与B 夹角为θ，则E ＝Blv sin_θ. 五、自感与涡流 1．自感现象(1)概念：由于导体本身的电流变化而产生的电磁感应现象称为自感，由于自感而产生的感应电动势叫做自感电动势．(2)表达式：E ＝L ΔIΔt.(3)自感系数L 的影响因素：与线圈的大小、形状、匝数以及是否有铁芯有关． 2．涡流当线圈中的电流发生变化时，在它附近的任何导体中都会产生像水的旋涡状的感应电流． (1)电磁阻尼：当导体在磁场中运动时，感应电流会使导体受到安培力，安培力的方向总是阻碍导体的运动．(2)电磁驱动：如果磁场相对于导体转动，在导体中会产生感应电流，使导体受到安培力作用，安培力使导体运动起来．交流感应电动机就是利用电磁驱动的原理工作的．考点一 公式E ＝n ΔΦ/Δt 的应用 1．感应电动势大小的决定因素(1)感应电动势的大小由穿过闭合电路的磁通量的变化率ΔΦΔt和线圈的匝数共同决定，而与磁通量Φ、磁通量的变化量ΔΦ的大小没有必然联系．(2)当ΔΦ仅由B 引起时，则E ＝n S ΔB Δt ；当ΔΦ仅由S 引起时，则E ＝n B ΔSΔt.2．磁通量的变化率ΔΦΔt是Φ－t 图象上某点切线的斜率．3.应用电磁感应定律应注意的三个问题(1)公式E ＝n ΔΦΔt求解的是一个回路中某段时间内的平均电动势，在磁通量均匀变化时，瞬时值才等于平均值．(2)利用公式E ＝nS ΔBΔt求感应电动势时，S 为线圈在磁场范围内的有效面积．(3)通过回路截面的电荷量q 仅与n 、ΔΦ和回路电阻R 有关，与时间长短无关．推导如下：q ＝I Δt ＝n ΔΦΔtR Δt ＝n ΔΦR.考点二 公式E ＝Blv 的应用 1．使用条件本公式是在一定条件下得出的，除了磁场是匀强磁场外，还需B 、l 、v 三者相互垂直．实际问题中当它们不相互垂直时，应取垂直的分量进行计算，公式可为E ＝Blv sin θ，θ为B 与v 方向间的夹角．2．使用范围导体平动切割磁感线时，若v 为平均速度，则E 为平均感应电动势，即E ＝Bl v .若v 为瞬时速度，则E 为相应的瞬时感应电动势．3．有效性公式中的l 为有效切割长度，即导体与v 垂直的方向上的投影长度．例如，求下图中MN 两点间的电动势时，有效长度分别为甲图：l＝cd sin β.乙图：沿v1方向运动时，l＝MN；沿v2方向运动时，l＝0.丙图：沿v1方向运动时，l＝2R；沿v2方向运动时，l＝0；沿v3方向运动时，l＝R.4．相对性E＝Blv中的速度v是相对于磁场的速度，若磁场也运动，应注意速度间的相对关系．考点三自感现象的分析1．自感现象“阻碍”作用的理解(1)流过线圈的电流增加时，线圈中产生的自感电动势与电流方向相反，阻碍电流的增加，使其缓慢地增加．(2)流过线圈的电流减小时，线圈中产生的自感电动势与电流方向相同，阻碍电流的减小，使其缓慢地减小．2．自感现象的四个特点(1)自感电动势总是阻碍导体中原电流的变化．(2)通过线圈中的电流不能发生突变，只能缓慢变化．(3)电流稳定时，自感线圈就相当于普通导体．(4)线圈的自感系数越大，自感现象越明显，自感电动势只是延缓了过程的进行，但它不能使过程停止，更不能使过程反向．3．自感现象中的能量转化通电自感中，电能转化为磁场能；断电自感中，磁场能转化为电能．4.分析自感现象的两点注意(1)通过自感线圈中的电流不能发生突变，即通电过程，线圈中电流逐渐变大，断电过程，线圈中电流逐渐变小，方向不变．此时线圈可等效为“电源”，该“电源”与其他电路元件形成回路．(2)断电自感现象中灯泡是否“闪亮”问题的判断，在于对电流大小的分析，若断电后通过灯泡的电流比原来强，则灯泡先闪亮后再慢慢熄灭．六、电磁感应中的电路问题1．内电路和外电路(1)切割磁感线运动的导体或磁通量发生变化的线圈都相当于电源．(2)该部分导体的电阻或线圈的电阻相当于电源的内阻，其余部分是外电阻．2．电源电动势和路端电压 (1)电动势：E ＝Blv 或E ＝n ΔΦΔt . (2)路端电压：U ＝IR ＝ER ＋r·R .二、电磁感应中的图象问题 1．图象类型(1)随时间t 变化的图象如B －t 图象、Φ－t 图象、E －t 图象和i －t 图象． (2)随位移x 变化的图象如E －x 图象和i －x 图象． 2．问题类型(1)由给定的电磁感应过程判断或画出正确的图象．(2)由给定的有关图象分析电磁感应过程，求解相应的物理量． (3)利用给出的图象判断或画出新的图象．考点一 电磁感应中的电路问题1．对电源的理解：在电磁感应现象中，产生感应电动势的那部分导体就是电源，如切割磁感线的导体棒、有磁通量变化的线圈等．这种电源将其他形式的能转化为电能．2．对电路的理解：内电路是切割磁感线的导体或磁通量发生变化的线圈，外电路由电阻、电容等电学元件组成．3．解决电磁感应中电路问题的一般思路：(1)确定等效电源，利用E ＝n ΔΦΔt或E ＝Blv sin θ求感应电动势的大小，利用右手定则或楞次定律判断电流方向．(2)分析电路结构(内、外电路及外电路的串、并联关系)，画出等效电路图．(3)利用电路规律求解．主要应用欧姆定律及串、并联电路的基本性质等列方程求解． 4.(1)对等效于电源的导体或线圈，两端的电压一般不等于感应电动势，只有在其电阻不计时才相等．(2)沿等效电源中感应电流的方向，电势逐渐升高． 考点二 电磁感应中的图象问题 1．题型特点一般可把图象问题分为三类：(1)由给定的电磁感应过程选出或画出正确的图象；(2)由给定的有关图象分析电磁感应过程，求解相应的物理量； (3)根据图象定量计算． 2．解题关键弄清初始条件，正负方向的对应，变化范围，所研究物理量的函数表达式，进、出磁场的转折点是解决问题的关键．3．解决图象问题的一般步骤 (1)明确图象的种类，即是B －t 图象还是Φ－t 图象，或者是E －t 图象、I －t 图象等； (2)分析电磁感应的具体过程；(3)用右手定则或楞次定律确定方向对应关系；(4)结合法拉第电磁感应定律、欧姆定律、牛顿运动定律等规律写出函数关系式； (5)根据函数关系式，进行数学分析，如分析斜率的变化、截距等； (6)画出图象或判断图象．4.解决图象类选择题的最简方法——分类排除法．首先对题中给出的四个图象根据大小或方向变化特点分类，然后定性地分析电磁感应过程中物理量的变化趋势(增大还是减小)、变化快慢(均匀变化还是非均匀变化)，特别是用物理量的方向，排除错误选项，此法最简捷、最有效．第三章 交变电流 传感器一、交变电流的产生和变化规律 1．交变电流大小和方向随时间做周期性变化的电流． 2．正弦交流电(1)产生：在匀强磁场里，线圈绕垂直于磁场方向的轴匀速转动． (2)中性面①定义：与磁场方向垂直的平面．②特点：线圈位于中性面时，穿过线圈的磁通量最大，磁通量的变化率为零，感应电动势为零．线圈每经过中性面一次，电流的方向就改变一次．(3)图象：用以描述交变电流随时间变化的规律，如果线圈从中性面位置开始计时，其图象为正弦曲线．二、描述交变电流的物理量1．交变电流的周期和频率的关系：T ＝1f.2．峰值和有效值(1)峰值：交变电流的峰值是它能达到的最大值．(2)有效值：让交流与恒定电流分别通过大小相同的电阻，如果在交流的一个周期内它们产生的热量相等，则这个恒定电流I 、恒定电压U 就是这个交变电流的有效值．(3)正弦式交变电流的有效值与峰值之间的关系IU E 3．平均值：E ＝n ΔΦΔt＝BL v .考点一 交变电流的变化规律1．正弦式交变电流的变化规律(线圈在中性面位置开始计时)图象2.(1)线圈平面与中性面重合时，S ⊥B ，Φ最大，ΔΦΔt＝0，e ＝0，i ＝0，电流方向将发生改变．(2)线圈平面与中性面垂直时，S ∥B ，Φ＝0，ΔΦΔt最大，e 最大，i 最大，电流方向不改变．3.解决交变电流图象问题的三点注意(1)只有当线圈从中性面位置开始计时，电流的瞬时值表达式才是正弦形式，其变化规律与线圈的形状及转动轴处于线圈平面内的位置无关．(2)注意峰值公式E m ＝nBS ω中的S 为有效面积． (3)在解决有关交变电流的图象问题时，应先把交变电流的图象与线圈的转动位置对应起来，再根据特殊位置求特征解．考点二 交流电有效值的求解 1．正弦式交流电有效值的求解 利用I ＝I m2，U ＝U m 2，E ＝E m2计算．2．非正弦式交流电有效值的求解交变电流的有效值是根据电流的热效应(电流通过电阻生热)进行定义的，所以进行有效值计算时，要紧扣电流通过电阻生热(或热功率)进行计算．注意“三同”：即“相同电阻”，“相同时间”内产生“相同热量”．计算时“相同时间”要取周期的整数倍，一般取一个周期．考点三 交变电流的“四值”的比较1.书写交变电流瞬时值表达式的基本思路(1)求出角速度ω，ω＝2πT＝2πf .(2)确定正弦交变电流的峰值，根据已知图象读出或由公式E m ＝nBS ω求出相应峰值． (3)明确线圈的初始位置，找出对应的函数关系式． ①线圈从中性面位置开始转动，则i －t 图象为正弦函数图象，函数式为i ＝I m sin ωt . ②线圈从垂直中性面位置开始转动，则i －t 图象为余弦函数图象，函数式为i ＝I m cos ωt三、变压器原理1．工作原理：电磁感应的互感现象． 2．理想变压器的基本关系式 (1)功率关系：P 入＝P 出．(2)电压关系：U 1U 2＝n 1n 2，若n 1>n 2，为降压变压器；若n 1<n 2，为升压变压器．(3)电流关系：只有一个副线圈时，I 1I 2＝n 2n 1； 有多个副线圈时，U 1I 1＝U 2I 2＋U 3I 3＋…＋U n I n .四、远距离输电1．输电线路(如图所示)2．输送电流(1)I ＝P U. (2)I ＝U －U ′R.3．电压损失 (1)ΔU ＝U －U ′. (2)ΔU ＝IR . 4．功率损失 (1)ΔP ＝P －P ′.(2)ΔP ＝I 2R ＝⎝ ⎛⎭⎪⎫P U 2R ＝ΔU 2R .考点一 理想变压器原、副线圈关系的应用 1．基本关系(1)P 入＝P 出，(有多个副线圈时，P 1＝P 2＋P 3＋……)(2)U 1U 2＝n 1n 2，有多个副线圈时，仍然成立．(3)I 1I 2＝n 2n 1，电流与匝数成反比(只适合一个副线圈) n 1I 1＝n 2I 2＋n 3I 3＋……(多个副线圈)(4)原、副线圈的每一匝的磁通量都相同，磁通量变化率也相同，频率也就相同． 2．制约关系(1)电压：副线圈电压U 2由原线圈电压U 1和匝数比决定． (2)功率：原线圈的输入功率P 1由副线圈的输出功率P 2决定． (3)电流：原线圈电流I 1由副线圈电流I 2和匝数比决定． 3.关于理想变压器的四点说明： (1)变压器不能改变直流电压．(2)变压器只能改变交变电流的电压和电流，不能改变交变电流的频率． (3)理想变压器本身不消耗能量．(4)理想变压器基本关系中的U 1、U 2、I 1、I 2均为有效值． 考点二 理想变压器的动态分析 1.匝数比不变的情况(如图所示)(1)U 1不变，根据U 1U 2＝n 1n 2可以得出不论负载电阻R 如何变化，U 2不变．(2)当负载电阻发生变化时，I 2变化，根据I 1I 2＝n 2n 1可以判断I 1的变化情况．(3)I 2变化引起P 2变化，根据P 1＝P 2，可以判断P 1的变化． 2.负载电阻不变的情况(如图所示)(1)U 1不变，n 1n 2发生变化，U 2变化． (2)R 不变，U 2变化，I 2发生变化．(3)根据P 2＝U 22R和P 1＝P 2，可以判断P 2变化时，P 1发生变化，U 1不变时，I 1发生变化．3.变压器动态分析的思路流程考点三 关于远距离输电问题的分析 1．远距离输电的处理思路对高压输电问题，应按“发电机→升压变压器→远距离输电线→降压变压器→用电器”这样的顺序，或从“用电器”倒推到“发电机”一步一步进行分析．2．远距离高压输电的几个基本关系(以下图为例)：(1)功率关系：P 1＝P 2，P 3＝P 4，P 2＝P 损＋P 3.(2)电压、电流关系：U 1U 2＝n 1n 2＝I 2I 1，U 3U 4＝n 3n 4＝I 4I 3U 2＝ΔU ＋U 3，I 2＝I 3＝I 线．(3)输电电流：I 线＝P 2U 2＝P 3U 3＝U 2－U 3R 线.(4)输电线上损耗的电功率：P 损＝I 线ΔU ＝I 2线R 线＝⎝ ⎛⎭⎪⎫P 2U 22R 线．3.解决远距离输电问题应注意下列几点(1)画出输电电路图．(2)注意升压变压器副线圈中的电流与降压变压器原线圈中的电流相等． (3)输电线长度等于距离的2倍．(4)计算线路功率损失一般用P 损＝I 2R 线．。
