常见弱电符号大全弱电一般是指直流电路或音频、视频线路、网络线路、电话线路，直流电压一般在36V以内。

家用电器中的电话、电脑、电视机的信号输入（有线电视线路）、音响设备（输出端线路）等用电器均为弱电电气设备。

符号是指具有某种代表意义或性质的标识。

来源于规定或者约定俗成，其形式简单，种类繁多，用途广泛，具有很强的艺术魅力。

而弱电符号则为弱电工程术语的简洁表达方式，精品文档，超值下载为日常表达图纸的设计提供标准支持。

1. RVS(2*1.0)+UTP-5RVB 平行多股软线，两根芯线是平行包在护套中的；RVS 对绞多股软线，就是将RVB的软芯撕开，对绞，一般用为电话线、音响线（扩音线）；(2*1.0) 成品外径（宽度×厚度）/mm ；UTP-5 五类(非屏蔽-两对)网络线；2. SYWV-75-5-SC15：根据字面的意思可理解成型号为sywv-75-5电视线穿钢管，15应该是钢管的直径。

3. UTP-6+HPV-2*2*0.5-SC20；理解成六类网线和电话线穿钢管。

2*2*0.5应该是两根两芯0.5平方毫米的电话线，20应该是钢管的直径。

4. ZR-RVS-2*1.5；在计算工程量时一根管对应一根线，2X1.5是两芯截面1.5的，是一根。

5 ZBN-RVS-4*1.5；在计算工程量时是按几根算, 管线是1m, 这个是信号线，双铰线。

按一根计算就是1m.6 消防里的 ZR-RVS 2×1.5 的RNS的含义是：ZR 阻燃；RVS 全称为：铜芯聚氯乙烯绝缘绞型连接用软电线、对绞多股软线，简称双绞线，俗称麻花线。

字母S代表双绞线；字母R代表软线；字母V代表聚氯乙烯（绝缘体）；这种线多用于消防火灾自动报警系统的探测器线路7、智能弱电中RVVP 4×16/0.15 (4×0.30mm?）四芯圆形护套屏蔽电线。

适用12-125RVV2×16/0.15（ 2×0.3 mm?）扁型电源线适用2-1877；RVS2*1.5是背景音乐广播线适用2-18778、RVVP4*16/0.15 即“4（芯）乘0.3（平方毫米）屏蔽（聚氯乙烯）护套软线，其中每个字母的含义如下：多线芯软线（型号中第1位字母，R），聚氯乙烯绝缘（型号中第2位字母，V），聚氯乙烯护套（型号中第3位字母，V），铜软线或镀锡软铜线编织屏蔽（型号中第4位字母，P），带绝缘层的线芯数4芯（型号中第5位字母，4），缘层内的导体线芯数16芯（型号中第7、8位字母，16），缘层内的导体线芯直径0.15mm（型号中第10~13位字母，0.15）。

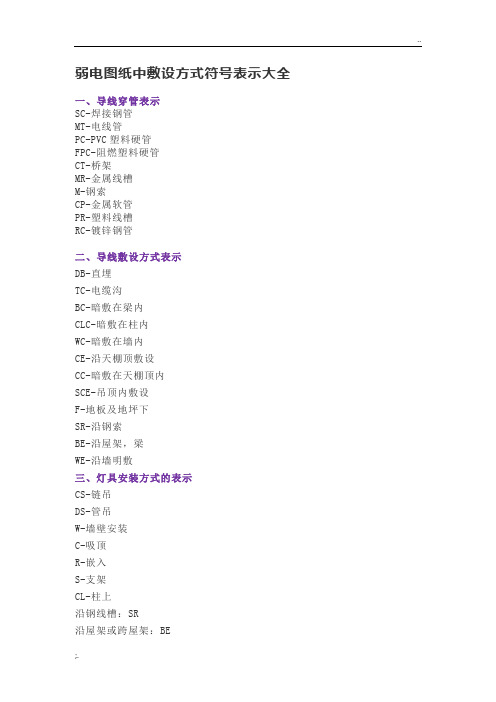

弱电图纸中符号表示大全一、导线穿管表示SC-焊接钢管MT-电线管PC-PVC塑料硬管FPC-阻燃塑料硬管CT-桥架MR-金属线槽M-钢索CP-金属软管PR-塑料线槽RC-镀锌钢管二、导线敷设方式表示DB-直埋TC-电缆沟BC-暗敷在梁内CLC-暗敷在柱内WC-暗敷在墙内CE-沿天棚顶敷设CC-暗敷在天棚顶内SCE-吊顶内敷设F-地板及地坪下SR-沿钢索BE-沿屋架，梁WE-沿墙明敷三、灯具安装方式的表示CS-链吊DS-管吊W-墙壁安装C-吸顶R-嵌入S-支架CL-柱上沿钢线槽：SR沿屋架或跨屋架：BE沿柱或跨柱：CLE穿焊接钢管敷设：SC穿电线管敷设：MT穿硬塑料管敷设：PC穿阻燃半硬聚氯乙烯管敷设：FPC电缆桥架敷设：CT金属线槽敷设：MR塑料线槽敷设：PR用钢索敷设：M穿聚氯乙烯塑料波纹电线管敷设：KPC 穿金属软管敷设：CP直接埋设：DB电缆沟敷设：TC导线敷设部位的标注沿或跨梁（屋架）敷设：AB暗敷在梁内：BC沿或跨柱敷设：AC暗敷设在柱内：CLC沿墙面敷设：WS暗敷设在墙内：WC沿天棚或顶板面敷设：CE暗敷设在屋面或顶板内：CC吊顶内敷设：SCE地板或地面下敷设：FCHSM8-63C/3PDTQ30-32/2P 这两个应该是两种塑壳断路器的型号，HSM8-63C/3P 适用于照明回路中，为3极开关，额定电流为63A（3联开关）DTQ30-32/2P 也是塑壳断路器的一种，额定电流32A，2极开关其他那些符号都是关于导线穿管和敷设方式的一些表示方法，你对照着查一下。

四、型号的含义R－连接用软电缆（电线），软结构。

V－绝缘聚氯乙烯。

V－聚氯乙烯绝缘V－聚氯乙烯护套B－平型（扁形）。

S－双绞型。

A－镀锡或镀银。

F－耐高温P－编织屏蔽P2－铜带屏蔽P22－钢带铠装Y—预制型、一般省略，或聚烯烃护套FD—产品类别代号，指分支电缆。

将要颁布的建设部标准用FZ 表示，其实质相同。

YJ—交联聚乙烯绝缘V—聚氯乙烯绝缘或护套ZR—阻燃型NH—耐火型WDZ—无卤低烟阻燃型WDN—无卤低烟耐火型例如：SYV 75-5-1(A、B、C）S: 射频 Y:聚乙烯绝缘 V:聚氯乙烯护套 A：64编 B：96编 C：128编75：75欧姆 5：线径为5MM 1：代表单芯SYWV 75-5-1S: 射频 Y:聚乙烯绝缘 W:物理发泡 V:聚氯乙烯护套75：75欧姆 5：线缆外径为5MM 1：代表单芯例如：RVVP2*32/0.2 RVV2*1.0 BVRR: 软线 VV:双层护套线 P屏蔽2：2芯多股线32：每芯有32根铜丝0.2：每根铜丝直径为0.2MMZR-RVS2*24/0.12ZR: 阻燃 R: 软线 S:双绞线2：2芯多股线24：每芯有24根铜丝0.12：每根铜丝直径为0.12MM1、型号、名称RV 铜芯氯乙烯绝缘连接电缆（电线）AVR 镀锡铜芯聚乙烯绝缘平型连接软电缆（电线）RVB 铜芯聚氯乙烯平型连接电线RVS 铜芯聚氯乙烯绞型连接电线RVV 铜芯聚氯乙烯绝缘聚氯乙烯护套圆形连接软电缆ARVV 镀锡铜芯聚氯乙烯绝缘聚氯乙烯护套平形连接软电缆RVVB 铜芯聚氯乙烯绝缘聚氯乙烯护套平形连接软电缆RV－105 铜芯耐热105℃聚氯乙烯绝缘聚氯乙烯绝缘连接软电缆AF－205AFS－250AFP－250 镀银聚氯乙氟塑料绝缘耐高温－60℃~250℃连接软电线2、规格表示法的含义规格采用芯数、标称截面和电压等级表示。
