变频恒压供水系统原理图解恒压供水的实质是为了满足用水流量的要求。
因为供水管道中水压的大小与供水能力和用水需求，最终反映在水压的变化上，所以通常都是用水压来间接控制用水流量的大小；即只要保持供水管道上的压力，也就保证了该管道中的供水流量与用水流量的平衡。
也就达到了恒压供水的目的。
在实施变频恒压供水前，请先随电工学习网小编一起了解下恒压供水的控制过程。
1、系统稳定时水泵供水流量与用水流量处于平衡状态时，供水压力稳定在设定值，且无变化。
此时供水压力测量信号(反馈信号)与给定信号(目标信号)基本相等，水泵在变频器输出的某一频率下运行。
2、用水流量减小时用水流量的减小将导致水泵供水流量大于用水流量，则供水压力上升，供水压力测量信号(反馈信号)增大，则设定值与供水压力测量信号之差减小，变频器内置PID产生负的控制量，结果使变频器的输出频率下降，电动机的转速也下降，水泵的供水流量也下降，水压也开始下降使之回复到给定匾(目标值)，系统又处于平衡状态。
3、用水流量增加时当用水流量增加时，供水压力会下降，则供水压力测量信号(反馈信号)减小，则设定值与供水压力测量信号之差增大，变频器内置P1D 产生正的控制量，结果使变频器的输出频率上升，电动机的转速也上升，水泵的供水流量增加，供水压力也开始上升使之回复到给定值(目标值)，系统又处于平衡状态。
恒压供水控制示意图怎样配置简单变频恒压供水系统？简单的变频恒压供水系统需要压力传感器、变频器和配置相应变频传动的电气元件。
1、压力传感器压力传感器通常选用压力变送器或远传压力表。
如果压力传感器选用压力变送器，则选用两线制4-20mA输出压力变送器为最佳（三线制和四线制也可以，两线制接线更方便），另需要配置一个开关电源（将交流电转换为DC24V给压力变送器供电）；如果压力传感器选用远传压力表，其输出为30-350Ω电阻信号，需要另配置一个信号隔离器（其作用为将30-350Ω信号转换为4-20mA输出至变频器反馈输入端子）和一个开关电源（将交流电转换为DC24V给供电电源为DC24V的信号隔离器供电，如果信号隔离器供电电源为AC220V则开关电源取消）。
软启动器工作原理与主电路图2010年02月22日星期一 11:001 软启动器工作原理与主电路图软启动器采用三相反并联晶闸管作为调压器，将其接入电源和电动机定子之间。

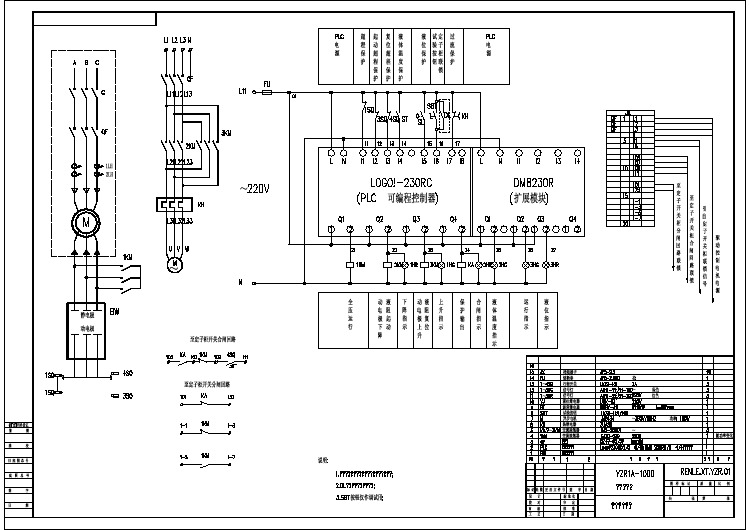

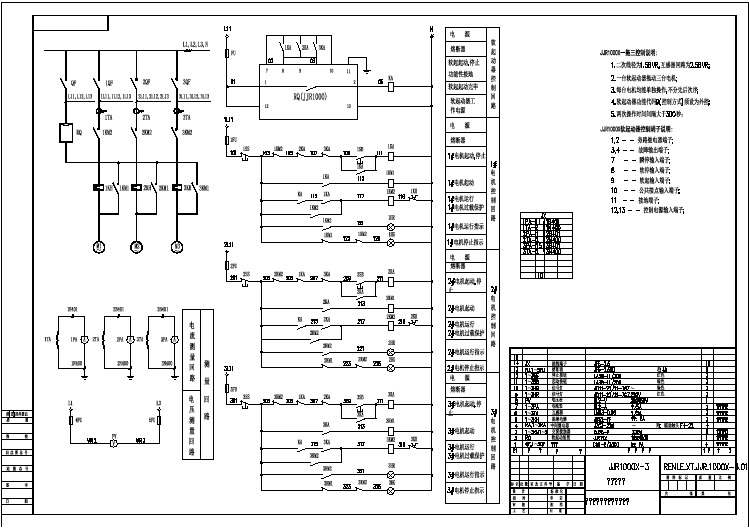

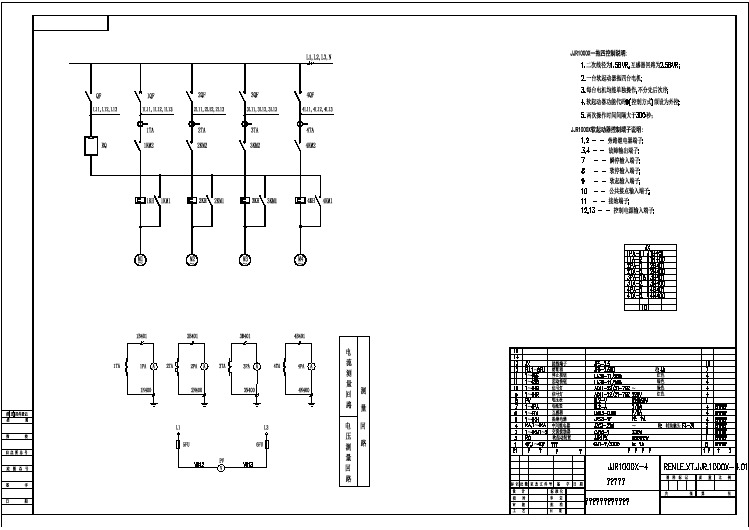

这种电路如三相全控桥式整流电路，主电路图见图1。
使用软启动器启动电动机时，晶闸管的输出电压逐渐增加，电动机逐渐加速，直到晶闸管全导通，电动机工作在额定电压的机械特性上，实现平滑启动，降低启动电流，避免启动过流跳闸。
待电机达到额定转数时，启动过程结束，软启动器自动用旁路接触器取代已完成任务的晶闸管，为电动机正常运转提供额定电压，以降低晶闸管的热损耗，延长软启动器的使用寿命，提高其工作效率，又使电网避免了谐波污染。
软启动器同时还提供软停车功能，软停车与软启动过程相反，电压逐渐降低，转数逐渐下降到零，避免自由停车引起的转矩冲击。
软启动与软停车的电压曲线见图2，3。
2 软启动器的选用（1）选型：目前市场上常见的软启动器有旁路型、无旁路型、节能型等。
根据负载性质选择不同型号的软启动器。
旁路型：在电动机达到额定转数时，用旁路接触器取代已完成任务的软启动器，降低晶闸管的热损耗，提高其工作效率。
也可以用一台软启动器去启动多台电动机。
无旁路型：晶闸管处于全导通状态，电动机工作于全压方式，忽略电压谐波分量，经常用于短时重复工作的电动机。
节能型：当电动机负荷较轻时，软启动器自动降低施加于电动机定子上的电压，减少电动机电流励磁分量，提高电动机功率因数。
（2）选规格：根据电动机的标称功率，电流负载性质选择启动器，一般软启动器容量稍大于电动机工作电流，还应考虑保护功能是否完备，例如：缺相保护、短路保护、过载保护、逆序保护、过压保护、欠压保护等。
3 Alt48软启动器的特点Alt48软启动器启动时采用专利技术的转矩控制。
转矩斜坡上升更快速，损耗更低。
具有电动机和软启动器综合保护功能，能全时连续检测电机电流，提供电机可靠和完整保护，这种保护功能在启动结束旁路后仍能起作用，这是其它软启动器都不具备的。
