第一章：电工测量一、电工常用携带式仪表的应用电工常用携带式仪表主要有万用表、钳形电流表及兆欧表。
（一）万用表的应用万用表可用来测量直流电流、直流电压、交流电流、交流电压、电阻、电感、电容。
音频电平及晶体三极管的电流放大系数β值等。
如下图所示：指针式万用表数字式式万用表1．万用表的使用方法（1）端钮（或插孔）选择要正确：红色测试棒连结线要接到红色端钮上（或标有“+”号的插孔内），黑色测试棒连结线要接到黑色端钮上（或标有“-”号的插孔内）。
有的万用表备有交直流电压为2500V 的测量端钮，使用时黑色测试棒仍接黑色端钮，而红色测试棒接到2500V的端钮上。
（2）转换开关位置选择要正确：根据测量对象转换开关转到相应的位置，有的万用表面板上有两个转换开关，一个选择测量种类，一个选择测量量程。
使用时应先选择测量种类，然后选择测量量程。
（3）量程选择要合适：根据被测量的大致范围，将转换开关转至适当的量限上，若测量电压或电流时，最好使指针指在量程的1/2至2/3的范围内，这样读数较为准确。
（4）正确进行读数：在万用表的标度盘上有很多标度尺，它们分别适用于不同的被测对象。
因此测量时在对应的标度尺上读数的同时也应注意标度尺读数和量程档的配合，以避免差错。
（5）欧姆档的正确使用：（a）选择合适的倍率档：测量电阻时，倍率档的选择应以使指针停留在刻度线较稀的部分为宜，指针越接近标度尺的中间部分，读数越准确，越向左、刻度线越密，读数的准确度越差。
（b）凋零：测量电阻之前，应将两根测试棒碰在一起，同时转动“调零旋钮”，使指针刚好指在欧姆标度尺的零位上，这一步骤称为欧姆档调零。
每换一次欧姆档，测量电阻之前都要重复这一步骤，从而保证了测量的准确性，如果指针不能调到零位，说明电池电压不足，需要更换。
（c）不能带电测量电阻：测量电阻时万用表是电池供电的，被测电阻决不能带电，以免损坏表头。
（d）注意节省干电池：在使用欧姆档间歇中，不要让两根测试棒短接，以免浪费电池。
万用表、摇表的使用方法万用表万用表是用来测量交直流电压、电阻、直流电流等的仪表。
是电工和无线电制作的必备工具。
初看起来万用表很复杂，实际上它是由电流表(俗称表头)、刻度盘、量程选择开关、表笔等组成。
使用时如果把量程选择开关指向直流电流范围时，电流表M并接一些分流电阻来实现扩大量程之目的，使它成为一个具有几个大小不同量程的电流表。
测量结果要看刻度盘上直流电流刻度来读数。
通常刻度盘上第二行为电流刻度。
同样，如果量程选择开关指向直流电压范围时，表头串接另外一些电阻(用串联电阻分压的原理，使它成为一个多程量的电压表)。
读数要看刻度盘上直流电压刻度。
大多数的万用表电压和电流合用一刻度。
如果在测量直流电压的电路中接入一个整流器，便可测交流电压了。
测电阻的原理与测直流电压相仿，只是测试时还须加一组电池。
选择开关指向电阻范围时，刻度盘上找第一行电阻专用刻度读数即可。
万用表的型号很多，但其基本使用方法是相同的。
现以MF30型万用表为例，介绍它的使用方法。
使用前的准备第一，使用万用表之前，必须熟悉量程选择开关的作用。
明确要测什么?怎样去测?然后将量程选择开关拨在需要测试档的位置。
切不可弄错档位。
例如：测量电压时误将选择开关拨在电流或电阻档时，容易把表头烧坏。
第二，使用前观察一压时，表笔没有正负之分。
指针表和数字表的选用：1、指针表读取精度较差，但指针摆动的过程比较直观，其摆动速度幅度有时也能比较客观地反映了被测量的大小（比如测电视机数据总线（SDL）在传送数据时的轻微抖动）；数字表读数直观，但数字变化的过程看起来很杂乱，不太容易观看。
2、指针表内一般有两块电池，一块低电压的1.5V，一块是高电压的9V或15V，其黑表笔相对红表笔来说是正端。
数字表则常用一块6V或9V的电池。
在电阻档，指针表的表笔输出电流相对数字表来说要大很多，用R×1Ω档可以使扬声器发出响亮的“哒”声，用R×10kΩ档甚至可以点亮发光二极管（LED）。
数字万用表、摇表、接地电阻表的使用方法和注意事项数字万用表一、数字万用表的使用注意事项1、注意正确选择量程及红表笔插孔.对未知量进行测量时,应首先把量程调到最大，然后从大到小调直到合适为止.若表显示“1"表示过载，应加大量程。
2、改变量程时，表笔应与被测点断开.3、测量电流是切忌过载.4、不允许用电阻档和电流档测电压。
5、测量电阻时不能带电测量。
二、数字万用表的使用方法1、直流电压测量（1）将黑色表笔插入COM插孔,红表笔插入V插孔。
（2）将旋钮置于V—-—-量程范围,将功能开关置于最大量程并逐渐下调，并将测试笔并联接到待测电源或负载上，红表笔接触电压高的一端，黑表笔接到电压低的一端。
（3）测直流电压最高不应超过1000V，否则有触电的危险。
2、交流电压测量（1）将黑色表笔插入COM插孔，红表笔插入V插孔.（2）将旋钮置于V量程范围，将功能开关置于最大量程并逐渐下调，并将测试笔并联接到待测电源或负载上。
（3）测交流电压不要超过750V,否则有损坏线路和触电的危险.3、直流电流测量（1）将黑表笔插入COM插孔，当测量最大值200mA以下电流时，红表笔插入mA插孔,当测量最大值为20A的电流时，红表笔插入A插孔。
（2）将旋钮置于A量程，并将测试表串联接入到待测负载回路里，电流值显示的同时，将显示红表笔的极性。
4、交流电流的测量（1）将黑表笔插入COM插孔，当测量最大值为200mA以下电流时，红表笔插入mA插孔，当测量最大值为20A的电流时，红表笔插入A插孔。
（2）将旋钮置于A量程，并将测试笔串联接入到待测负载回路里。
5、电阻测量（1）将黑表笔插入COM插孔,红表笔插入Ω插孔。
（2）将旋钮置于电阻量程，将测试表笔并联接到待测电阻上。
6、电容测量待测电容先放电后进行测试，以防损坏本表或引起测量误差。
7、频率测量(1）将红表笔插入HZ插孔，黑表笔插入COM插孔。
(2）将旋钮置于KHZ量程，并将测试笔并联接到频率源上,直接从显示屏上读取频率值。

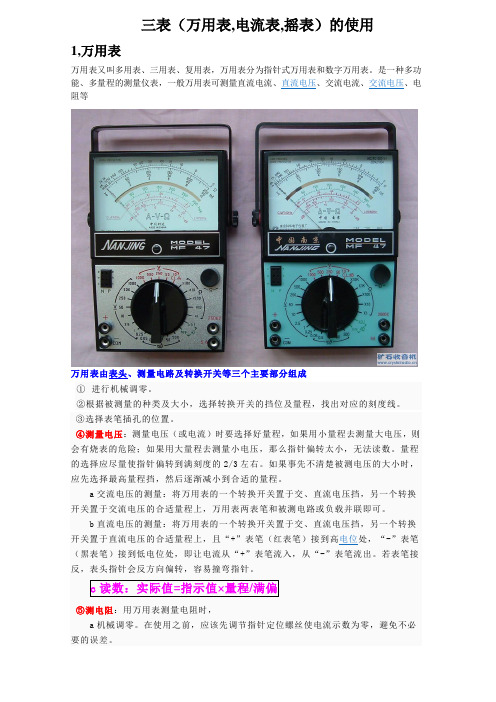

三表（万用表,电流表,摇表）的使用1,万用表万用表又叫多用表、三用表、复用表，万用表分为指针式万用表和数字万用表。
是一种多功能、多量程的测量仪表，一般万用表可测量直流电流、直流电压、交流电流、交流电压、电阻等b选择合适的倍率挡。
万用表欧姆挡的刻度线是不均匀的，所以倍率挡的选择应使指针停留在刻度线较稀的部分为宜，且指针越接近刻度尺的中间，读数越准确。
一般情况下，应使指针指在刻度尺的1/3~2/3间。
c欧姆调零。
测量电阻之前，应将2个表笔短接，同时调节“欧姆（电气）调零旋钮”，使指针刚好指在欧姆刻度线右边的零位。
如果指针不能调到零位，说明电池电压不足或仪表内部有问题。
并且每换一次倍率挡，都要再次进行欧姆调零，以保证测量准确。
2,钳形电流表①钳形电流表是由电流互感器和电流表组合而成，可以在不切断电路的情况下来测量电流，不能测量裸导体。
②测量时要戴绝缘手套,站在绝缘垫上(或是穿绝缘靴),不能接触其他设备,观察表针时,要注意与带电体有足够的安全距离③使用前选择合适的量程，注意交流.直流的档位，不知道被测电流大小，先调到最大档测量，后在转换档位，直到读数精确，读出被测电流大小。
④测量时不能转换档位，要退出被测导线后调整档位。
3,摇表(兆欧表)摇表又称兆欧表，是用来测量被测设备的绝缘电阻和高值电阻的仪表，它由一个手摇发电机、表头和三个接线柱（即L：线路端、E：接地端、G：屏蔽端）组成①校表。
测量前应将摇表进行一次开路和短路试验，检查摇表是否良好。
将两连接线开路，摇动手柄，指针应指在“∞”处，再把两连接线短接一下，指针应指在“0”处，符合上述条件者即良好，否则不能使用。
②被测设备与线路断开，对于大电容设备还要进行放电。
③选用电压等级符合的摇表。
测量绝缘电阻时，一般只用“L”和“E”端，但在测量电缆对地的绝缘电阻或被测设备的漏电流较严重时，就要使用“G”端，并将“G”端接屏蔽层或外壳。
线路接好后，可按顺时针方向转动摇把，摇动的速度应由慢而快，当转速达到每分钟120转左右时（ZC-25型），保持匀速转动，1分钟后读数，并且要边摇边读数，不能停下来读数。
万用表,钳形电流表,摇表的使用方法的培训嘿呀！今天咱们来好好聊聊万用表、钳形电流表和摇表的使用方法培训。
这可真是个实用又重要的话题呢！首先，咱们说说万用表。
哎呀呀，万用表那可是电气测量中的多面手呀！它能测量电压、电流、电阻等好多参数。
使用万用表的时候，第一步要做的就是选择合适的量程。
这可太关键啦！要是量程选得不对，那测量结果可就不准确喽！比如说测量一个几伏的电压，您要是把量程选到了几百伏，那读数能准吗？不能呀！然后呢，在测量电压和电流的时候，一定要注意表笔的插入位置。
红表笔插在正插孔，黑表笔插在负插孔，可别插错了哟！还有啊，测量电阻的时候，得先把电路断电，不然可能会损坏万用表，甚至还可能有危险呢！接下来，讲讲钳形电流表。
哇！这钳形电流表在测量电流的时候可方便啦！它不需要断开电路，直接把钳口夹在导线上就能测量。
不过，使用的时候也有讲究哟！要选择合适的钳口尺寸，得能正好夹住导线，夹得太紧太松都不行。
而且，测量前要先估计一下电流的大小，选择合适的量程。
如果不知道电流大小，那就从大的量程开始，逐步往小量程切换，直到得到准确的读数。
哎呀呀，可别嫌麻烦，这都是为了保证测量的准确性和安全性呀！再说说摇表。
摇表主要是用来测量绝缘电阻的。
在使用摇表之前，得先对摇表进行检查，看看它是否能正常工作。
测量的时候，要把被测设备与电源断开，还要进行充分的放电。
然后，把摇表的两个测量线分别接到被测设备的两端，均匀地摇动手柄，读取测量结果。
这里要注意的是，摇动的速度要保持稳定，不能忽快忽慢。
在实际操作中，大家一定要小心谨慎。
哎呀呀，千万别因为粗心大意而出错。
比如说，在使用万用表和钳形电流表时，要避免表笔与其他金属部分接触，以免造成短路。
使用摇表的时候，也要注意保持测量线的清洁和干燥，不然会影响测量结果的准确性。
总之呢，掌握好万用表、钳形电流表和摇表的使用方法，对于电气工作者来说是非常重要的。
只有熟练掌握这些工具的使用，才能高效、准确地完成工作，保证电气设备的正常运行。
万用表摇表的正确使用方法万用表是一种常见的电子测试仪器，用于测量电流、电压、电阻等电学参数。
在使用万用表时，我们需要注意以下几个方面的使用方法。
1.准备工作：使用万用表前，首先需要检查仪器的电池是否正常工作、是否充足。
如果电池电量不足，应及时更换或充电。
另外，检查仪器的测量功能是否正常。
可以选择一个已知电量的电器进行测试，验证仪器的测量准确性。
2.测量电压：测量电压时，需要将测量量纲调整到V（电压）的位置。
先将测量端子用导线连接到电路中的被测电压点，然后将红表笔（正极）连接到正电压点，黑表笔（负极）连接到负电压点。
打开电路开关，读数将显示电路中的电压值。
需要注意的是，在测量交流电压时，需要选择交流电压档位。
3.测量电流：在测量电流时，首先需要断开电路中的导线。
然后将测量端子用导线连接到电路中的被测电流点，将测量量纲调整到mA（毫安）或A （安）的位置，选择合适的电流档位。
接下来，将红表笔（正极）连接到正电流点，黑表笔（负极）连接到负电流点。
打开电路开关，读数将显示电路中的电流值。
4.测量电阻：测量电阻前，需要确保被测电阻处于断电状态。
将测量量纲调整到Ω（欧姆）的位置，并选择合适的电阻档位。
然后将测量端子用导线连接到被测电阻的两个接线点，读数将显示电阻值。
需要注意的是，在测量电阻时，被测电阻不应连接到电路中。
5.其他测量：除了测量电压、电流、电阻外，万用表还可以用于测量直流电压比例系数、交流电压比例系数、二极管正向电压、三极管的放大倍数等其他参数。
测量这些参数前，需要仔细阅读万用表的说明书，并按照说明书的指示进行操作。
6.安全使用：在使用万用表时，需要确保个人安全和仪器安全。
首先，在测量电压或电流前，要确保电路中没有高压电源。
其次，在接线时，要确保正确连接红表笔和黑表笔，以防止短路或误触高压电源。
还要注意避免仪器受潮、摔落和碰撞。
7.收尾工作：测量结束后，应切断电路开关，将万用表的测量量纲调整到“关”或“OFF”的位置。
明确要测什么?怎样去测?然后将量程选择开关拨在需要测试档的位置。
切不可弄错档位。
一、仪表考试注意事项：1、摇表的注意事项：a)根据被测物选表.对被测物测量前放电，并两人测量（测量电缆时注意另一端有人看守，被测设备无人，跟考官说此设备无电，并无感应电，即在不带电的情况下测量，另禁止在雷电时测量绝缘电阻）（额定电压等级的选择。
一般情况下，额定电压在500V以下的设备，应选用500V或1000V的摇表；额定电压在500V以上的设备，选用1000V~2500V的摇表。
电阻量程范围的选择。
摇表的表盘刻度线上有两个小黑点，小黑点之间的区域为准确测量区域。
所以在选表时应使被测设备的绝缘电阻值在准确测量区域内）b) 仪表检查（开路、短路、试验日期、外表检查）c) “L、E”线不能交叉接，并接好线“L”接线路、“E”接地d)潮湿天气时以消除绝缘物表面的泄漏电流对测量误差的降低。
e)说出每分钟120转，匀速不变一分钟，等待指针不变时才读数（不能停下来读数）。
f)读数完毕，一边慢摇，一边拆线（大家可要求考官配合），然后将被测设备放电。
放电方法是将测量时使用的地线从摇表上取下来与被测设备短接一下即可（不是摇表放电），问考官有地线吗。
G）．注意事项摇表未停止转动之前或被测设备未放电之前，严禁用手触及。
拆线时，也不要触及引线的金属部分。
测量结束时，对于大电容设备要放电。
2、电力电缆结构：图1：铜屏蔽层。
