数字式万用表使用全解

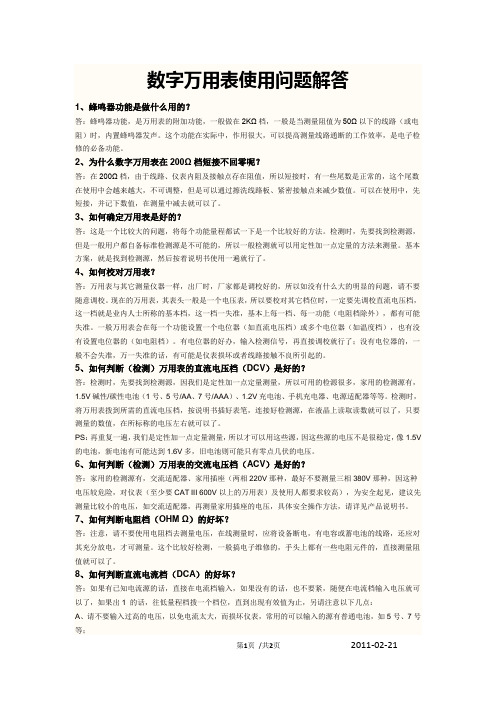

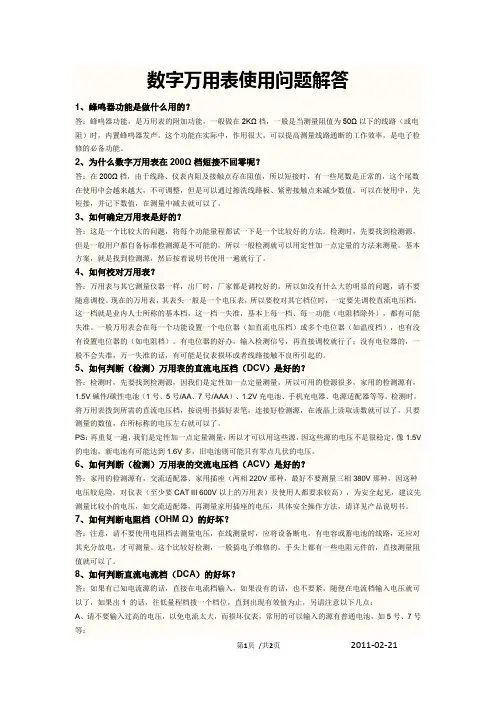

数字万用表使用问题解答1、蜂鸣器功能是做什么用的？答：蜂鸣器功能，是万用表的附加功能，一般做在2KΩ档，一般是当测量阻值为50Ω以下的线路（或电阻）时，内置蜂鸣器发声。

这个功能在实际中，作用很大，可以提高测量线路通断的工作效率，是电子检修的必备功能。

2、为什么数字万用表在200Ω档短接不回零呢？答：在200Ω档，由于线路、仪表内阻及接触点存在阻值，所以短接时，有一些尾数是正常的，这个尾数在使用中会越来越大，不可调整，但是可以通过擦洗线路板、紧密接触点来减少数值。

可以在使用中，先短接，并记下数值，在测量中减去就可以了。

3、如何确定万用表是好的？答：这是一个比较大的问题，将每个功能量程都试一下是一个比较好的方法。

检测时，先要找到检测源，但是一般用户都自备标准检测源是不可能的，所以一般检测就可以用定性加一点定量的方法来测量。

基本方案，就是找到检测源，然后按着说明书使用一遍就行了。

4、如何校对万用表？答：万用表与其它测量仪器一样，出厂时，厂家都是调校好的，所以如没有什么大的明显的问题，请不要随意调校。

现在的万用表，其表头一般是一个电压表，所以要校对其它档位时，一定要先调校直流电压档，这一档就是业内人士所称的基本档，这一档一失准，基本上每一档、每一功能（电阻档除外），都有可能失准。

一般万用表会在每一个功能设置一个电位器（如直流电压档）或多个电位器（如温度档），也有没有设置电位器的（如电阻档）。

有电位器的好办，输入检测信号，再直接调校就行了；没有电位器的，一般不会失准，万一失准的话，有可能是仪表损坏或者线路接触不良所引起的。

5、如何判断（检测）万用表的直流电压档（DCV）是好的？答：检测时，先要找到检测源，因我们是定性加一点定量测量，所以可用的检源很多，家用的检测源有，1.5V碱性/碳性电池（1号、5号/AA、7号/AAA）、1.2V充电池、手机充电器、电源适配器等等。

检测时，将万用表拨到所需的直流电压档，按说明书插好表笔，连接好检测源，在液晶上读取读数就可以了，只要测量的数值，在所标称的电压左右就可以了。

场效应管英文缩写为FET。

可分为结型场效应管(JFET)和绝缘栅型场效应管(MOSFET),我们平常简称为MOS管。

而MOS管又可分为增强型和耗尽型而我们平常主板中常见使用的也就是增强型的MOS 管。

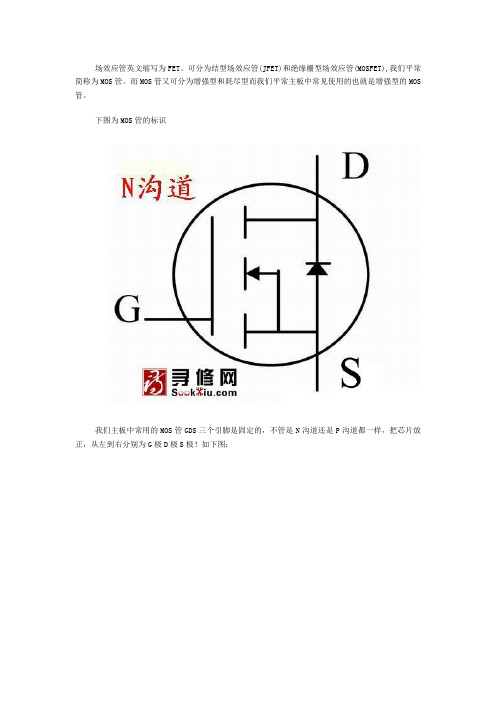

下图为MOS管的标识
我们主板中常用的MOS管GDS三个引脚是固定的，不管是N沟道还是P沟道都一样，把芯片放正，从左到右分别为G极D极S极！如下图：
用二极管档对MOS管的测量，首先要短接三只引脚对管子进行放电。

1然后用红表笔接S极。

黑表笔接D极。

如果测得有500多的数值，说明此管为N沟道。

2黑笔不动，用红笔去接触G极测得数值为1。

3红笔移回到S极。

此时管子应该为导通。

4然后红笔测D极。

而黑笔测S极。

应该测得数值为1。

(这一步时要注意。

因为之前测量时给了G极2。

5V万用表的电压，所以DS之间还是导通的，不过大概10几秒后才恢复正常，寻修网/建议进行这一步时再次短接三脚给管子放电先)
5然后红笔不动。

黑笔去测G极，数值应该为1
到此我们可以判定此N沟道场管为正常。

有的人说后面两步可以省略不测，不过我习惯性把五个步骤全用上，呵呵，个人习惯问题！！！当然。

对P沟道的测量步骤也一样，只不过第一步为黑表笔测S极。

红表笔测D极，可以测得500多的数值。

详解万用表各种功能使用及注意事项在详细介绍万用表前，先讲叙一下一般测量仪器仪表的使用常识、读数惯例。

仪表仪器分指针式（模拟式）、数显式（数字）、波形式（图形）显示测量结果。

测量不同的类别的电量参数，使用相应的仪器仪表，并选择相应的功能挡位。

如测量长度用尺子，不同的东西可能要用不同种类及准确度的尺子，我们对电量、参数的测量也一样。

有些仪器正式使用前可能还要预热、调试、调零等，使其进入正常工作状态。

然后估计所测量元件参数、电参数值的大小，选择合适量程来提高测量精确度。

若不能确定，一般先用大量程挡测试，以确保仪器仪表安全。

量程的选择一般以指针在满量程的1/3—2/3处或数字接近所在挡位值比较精确，图形以图形轮廓全显且尽可能大而清晰为宜。

测量过程中有时要调节显示结果的方式或等级、倍率及其它功能等调节旋钮或开关，以便于观察和结果显示，这时锁定（HOLD）键可以锁定测量结果或将数据存储下来。

指针式仪器仪表读数，看所选功能挡以及量程、指针所指示的刻度盘位置。

功能挡是确定测量类别和单位的，量程是用来确定单位和读数的，对刻度盘需要知道看哪条，一般看相应功能或最准确的那一条，同时看指针偏转位置读数。

读数关系有四种，即加、减、乘、除。

加、减在电平表中最具代表性，若选择+3dB和+10dB挡或按键，指针指在+6dB处，测量结果是+19dB，若指针在-5dB处，测量结果为+8dB。

乘关系如欧姆挡测电阻读数，如选择RX100挡，指针指在20位置，则用20乘100为2KΩ，这个电阻就是2KΩ。

还有示波器测量信号幅度，如选择幅度等级为1mV，波形顶点到谷点总共为5格，用1X 5等于5mV。

这个信号的幅度就是5mV。

除关系如指针式万用表的电压、电流测试挡，你选择哪个量程，便代表满刻度量程数值大小，而指针偏转位置是代表占了多少份之多少份。

如用直流电压档50V，指针指在26刻度处，是指50V分成5大份，每份又分成10小份，即总共分成50份，占了其中26份，测量结果为26V。

数字万用表DT9205A 使用说明书一、概述本仪表以大规模集成电路、双积分A/D(模/数)转换器为核心，配以全功能过载保护电路，可用来测量直流和交流电压、电流、电阻、电容、二极管、三极管、温度、频率、电路通断等。

相关术语及仪表盘上的名词解释： LCD/液晶显示屏；交流电的有效值用字母rms 表示.例如,市电峰值为311V ,有效值为220Vrms ； 模/数转换器是模拟信号与数字信号相互转换的电子元件； 按下仪表盘左上的HD 键可以保持LCD 数据键；仪表盘下方FUSED 表示该量程有保险管,UNFUSED 表示无保险管； 15SEC 是指测试时间限于15秒二、特点1. 功能选择具有32个量程.量程与LCD 有一定的对应关系:选择一个量程,如果量程是一位数,则LCD 上显示一位整数,小数点后显示三位小数;如果是两位数,则LCD 上显示两位整数,小数点后显示两位小数;如果是三位数,则LCD 上显示三位整数,小数点后显示一位小数;有几个量程,对应的LCD 没有小数显示. 2. 测试数据显示在LCD 中.3. 过量程时,LCD 的第一位显示 "1",其他位没有显示.4. 最大显示值为1999(液晶显示的后三位可从0变到9，第一位从0到1只有两种状态，这样的显示方式叫做三位半。

)5. 全量程过载保护6. 工作温度: 00C-400C储存温度：-100C -- +500C7. 电池不足指示：LCD 液晶屏左下方显示三、技术指标精确度:±(%读数+第四位上的字数).注意:括号内的第2部分,为精确度的修正值,应放在该档位的最后一位数字上.精确度保证期为1年例如:一个电子元件在200档位的读数为100.0,该档位精确度标示为±(5%+2),该档位在LCD 中有一位小数 则这个电子元件的实际数据a,介于不等式100-(5%×100.0+0.2)≤a≤100+(5%×100.0+0.2) 即 94.8≤a≤105.2 环境温度:230C±50C 相对湿度: <75% 1. 直流电压量程 分辨率 准确度200mV(毫伏) 100μV(微伏) ±(0.5%+2) 2V(伏) 1mV(毫伏) 20V 10mV 200V 100mV 1000V1V±(0.8%+2) 单位换算：1V=1000mV(毫伏),1mV=1000μV(微伏)分辨率:感知微小电压变化的能力(大概在1/2000),并反映在万用表的最后一位读数上.例如,在量限为200mV 的档位,被测直流电源,其电压读数为100mV .当电压升高50μV(微伏)时,万用表读数仍为100.0;当电压升高150μV(微伏)时,万用表读数的末位会增加一个字，变为100.1测量电压时,万用表如同一个电阻。

万用表的使用方法一、万用表万用表又叫多用表、三用表、复用表，是一种多功能、多量程的测量仪表，一般万用表可测量直流电流、直流电压、交流电压、电阻和音频电平等，有的还可以测交流电流、电容量、电感量及半导体的一些参数（如β）。

1．万用表的结构（500型）万用表由表头、测量电路及转换开关等三个主要部分组成。

（1）表头它是一只高灵敏度的磁电式直流电流表，万用表的主要性能指标基本上取决于表头的性能。

表头的灵敏度是指表头指针满刻度偏转时流过表头的直流电流值，这个值越小，表头的灵敏度愈高。

测电压时的内阻越大，其性能就越好。

表头上有四条刻度线，它们的功能如下：第一条（从上到下）标有R或Ω，指示的是电阻值，转换开关在欧姆挡时，即读此条刻度线。

第二条标有∽和VA，指示的是交、直流电压和直流电流值，当转换开关在交、直流电压或直流电流挡，量程在除交流10V以外的其它位置时，即读此条刻度线。

第三条标有10V，指示的是10V的交流电压值，当转换开关在交、直流电压挡，量程在交流10V时，即读此条刻度线。

第四条标有dB，指示的是音频电平。

（2）测量线路测量线路是用来把各种被测量转换到适合表头测量的微小直流电流的电路，它由电阻、半导体元件及电池组成它能将各种不同的被测量（如电流、电压、电阻等）、不同的量程，经过一系列的处理（如整流、分流、分压等）统一变成一定量限的微小直流电流送入表头进行测量。

（3）转换开关其作用是用来选择各种不同的测量线路，以满足不同种类和不同量程的测量要求。

转换开关一般有两个，分别标有不同的档位和量程。

2．符号含义（1）∽表示交直流（2）V－2.5KV 4000Ω/V 表示对于交流电压及2.5KV的直流电压挡，其灵敏度为4000Ω/V（3）A－V－Ω 表示可测量电流、电压及电阻（4）45－65－1000Hz 表示使用频率范围为1000 Hz以下，标准工频范围为45－65Hz（5）2000Ω/V DC 表示直流挡的灵敏度为2000Ω/V钳表和摇表盘上的符号与上述符号相似（其他因为符号格式不对不能全部写上『表示磁电系整流式有机械反作用力仪表『表示三级防外磁场『表示水平放置）））3．万用表的使用（1）熟悉表盘上各符号的意义及各个旋钮和选择开关的主要作用。

数字万用表档位运用图解阐明1．万用表的构造（500型）万用表由表头、丈量电路及改换开关等三个首要有些构成。

（1）表头：它是一只高活络度的磁电式直流电流表，万用表的首要功用方针根柢上取决于表头的功用。

表头的活络度是指表头指针满刻度偏转时流过表头的直流电流值，这个值越小，表头的活络度愈高。

测电压时的内阻越大，其功用就越好。

表头上有四条刻度线，它们的功用如下：榜首条（从上到下）标有R或Omega;，指示的是电阻值，改换开关在欧姆挡时，即读此条刻度线。

第二条标有∽和VA，指示的是交、直流电压和直流电流值，当改换开关在交、直流电压或直流电流挡，量程在除沟通10V以外的其它方位时，即读此条刻度线。

第三条标有10V，指示的是10V的沟通电压值，当改换开关在交、直流电压挡，量程在沟通10V时，即读此条刻度线。

第四条标有dB，指示的是音频电平。

（2）丈量线路丈量线路是用来把各种被丈量改换到适宜表头丈量的细小直流电流的电路，它由电阻、半导体元件及电池构成它能将各种纷歧样的被丈量（如电流、电压、电阻等）、纷歧样的量程，经过一系列的处理（如整流、分流、分压等）一同变成必定量限的细小直流电流送入表头进行丈量。

（3）改换开关其效果是用来挑选各种纷歧样的丈量线路，以满意纷歧样种类和纷歧样量程的丈量恳求。

改换开关通常有两个，别离标有纷歧样的档位和量程。

2．符号含义（1）∽标明交直流（2）V－2.5KV4000Omega;/V标明关于沟通电压及2.5KV的直流电压挡，其活络度为4000Omega;/V（3）A－V－Omega;标明可丈量电流、电压及电阻（4）45－65－1000Hz标明运用频率计划为1000Hz以下，规范工频计划为45－65Hz（5）2000Omega;/VDC标明直流挡的活络度为2000Omega;/V钳表和摇表盘上的符号与上述符号类似（别的由于符号格局不对不能悉数写上『标明磁电系整流式有机械反效果力外表『标明三级防外磁场『标明水平放置）））3．万用表的运用（1）了解表盘上各符号的含义及各个旋钮和挑选开关的首要效果。

完整版)数字万用表使用方法图解数字万用表是一种简单易用的测量仪器。

本文将介绍数字万用表的正确使用方法，包括电压、电阻、电流、二极管、三极管和MOS场效应管的测量方法，帮助您更好地掌握万用表的使用技巧。

一、电压的测量1、直流电压的测量：先将黑表笔插入“COM”孔，红表笔插入“VΩ”孔。

将旋钮调到比估计值大的量程，接着将表笔接在电源或电池两端，保持稳定。

数值可以直接从显示屏上读取，若显示为“1.”，则表明量程太小，需加大量程后再测量。

如果在数值左边出现“-”，则表明表笔极性与实际电源极性相反，此时红表笔接的是负极。

2、交流电压的测量：将旋钮调到交流档“V～”所需的量程，测量方法与直流电压相同。

无论测量交流还是直流电压，都要注意人身安全，避免用手触摸表笔的金属部分。

二、电流的测量1、直流电流的测量：先将黑表笔插入“COM”孔。

若测量大于200mA的电流，则将红表笔插入“10A”插孔，将旋钮调到直流“10A”档；若测量小于200mA的电流，则将红表笔插入“200mA”插孔，将旋钮调到直流200mA以内的合适量程。

将万用表串进电路中，保持稳定，即可读数。

若显示为“1.”，需加大量程；如果在数值左边出现“-”，则表明电流从黑表笔流进万用表。

2、交流电流的测量：测量方法与直流电流相同，不过档位应该调到交流档位。

电流测量完毕后应将红笔插回“VΩ”孔，避免直接测电压导致设备损坏。

三、电阻的测量将表笔插进“COM”和“VΩ”孔中，将旋钮调到“Ω”中所需的量程，用表笔接在电阻两端金属部位。

读数时，要保持表笔和电阻有良好的接触；注意单位：在“200”档时单位是“Ω”，在“2K”到“200K“档时单位为“KΩ”，“2M”以上的单位是“MΩ”。

可以用手接触电阻，但不要把手同时接触电阻两端，这样会影响测量精确度。

四、二极管的测量：将黑表笔插入“COM”孔，红表笔插入“VΩ”孔。

将二极管的阳极接到红表笔，阴极接到黑表笔，旋钮调到二极管档位，即可读出二极管的正向压降和反向电阻。

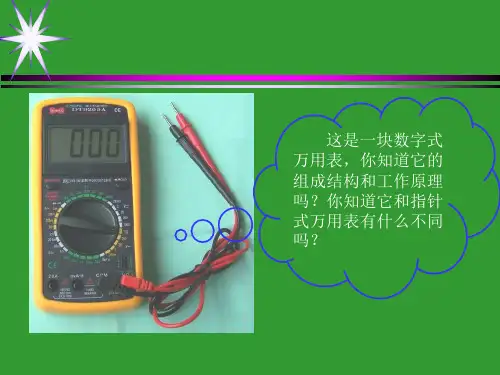

超实用！数字万用表各种测量全程图解数字万用表可用来测量直流和交流电压、直流和交流电流、电阻、电容、频率、电池、二极管等等。

整机电路设计以大规模集成电路双积分A/D转换器为核心，并配以全过程过载保护电路，使之成为一台性能优越的工具仪表，是电工的必备工具之一。

一、操作前注意事（1）将ON-OFF开关置于ON位置，检查9V电池，如果电池电压不足，或“BAT”将显示在显示器上，这时，则应更换电池;如果没有出现则按以下步骤进行；（2）测试前，功能开关应放置于所需量程上，同时要注意指针的位置，如下图所示；（3）同时要特别注意的是，测量过程中，若需要换挡或换插针位置时，必须将两支表笔从测量物体上移开，再进行换挡和换插针位置。

二、电压档的使用与注意事项测电压时，必须把黑表笔插于COM孔，红表笔插于V孔，如下图红色框所示；若测直流电压，则将指针打到如下图所示直流档位若测交流电压，则将指针打到如下图所示交流电压档位(1)如果不知道被测电压范围，将功能开关置于大量程并逐渐降低量程(不能在测量中改变量程)。

(2)如果显示“1”，表示过量程，功能开关应置于更高的量程。

(3) △!表示不要输入高于万用表要求的电压，显示更高的电压值是可能的，但有损坏内部线路的危险。

(4)当测高压时，应特别注意避免触电。

(5)数字表电压档的内阻很大，至少在兆欧级，对被测电路影响很小。

但极高的输出阻抗使其易受感应电压的影响，在一些电磁干扰比较强的场合测出的数据可能是虚的。

要注意到避免外界磁场对万用表的影响(比如有大功率用电器件在使用时)。

(6)在使用万用表过程中，不能用手去接触表笔的金属部分，这样一方面可以保证测量的准确，另一方面也可以保证人身安全。

三、电容档的测量与注意事项电容容量的测量方法如下图方框所示，将指针打到电容档（F档）在数字万用表的档位左下方有两个孔，上面写的是Cx，把需要测的电容原件插到里面就可以测了，要是有极性的电容要注意正负极电容（或电容量, Capacitance）指的是在给定电位差下的电荷储藏量；记为C，国际单位是法拉（F），表征电容器容纳电荷本领的物理量。
