疲劳强度设计.

① 按齿面接触的疲劳强度设计齿轮是一种常见的传动装置，不仅广泛应用于机床、汽车、船舶、飞机等工业领域，也被用于农业机械和家用电器等领域。

齿轮的设计需要综合考虑多种因素，其中疲劳强度是一项重要的考虑因素。

本文主要讨论按齿面接触的疲劳强度设计。

1. 齿轮疲劳破坏的原因齿轮在长时间使用过程中，可能会发生疲劳破坏，主要原因有以下三点。

1.1 循环载荷作用循环载荷是齿轮疲劳破坏的主要原因之一。

齿轮在运行过程中，由于受到循环载荷的作用，导致齿表表面和内部产生裂纹，最终导致齿轮疲劳破坏。

1.2 齿面接触疲劳齿轮在运行过程中，齿面之间不断摩擦接触，产生接触疲劳。

长时间的齿面摩擦作用会导致齿面磨损和裂纹，从而加速齿轮的疲劳破坏。

1.3 齿轮微小杂质齿轮制造过程中，可能会留下一些微小的杂质，这些杂质会影响齿轮的强度和寿命。

在齿轮运转过程中，这些杂质可能被挤入齿轮表面和内部，从而导致齿轮疲劳破坏。

2. 按齿面接触的疲劳强度指标2.1 等效应力法等效应力法基于最大主应力和平均应力在作用方向上的不同，通过等效应力来判断齿轮的疲劳寿命。

等效应力法是一种基于静态强度计算经验公式修正的方法，适用于齿轮低速、半精度、低载荷情况下的疲劳寿命预测。

等效应力法无法同时考虑多种载荷作用下的疲劳寿命，无法准确反映实际疲劳寿命。

2.2 AGMA方法AGMA方法是由美国齿轮制造商协会（AGMA）提出的一种疲劳分析方法。

通过综合考虑齿轮中各种载荷的作用，将其合成为一个等效载荷，然后根据这个等效载荷计算齿轮的疲劳寿命。

AGMA方法具有比等效应力法更高的精度和适用范围，适用于不同载荷作用下的齿轮疲劳分析。

3. 基于齿面接触的疲劳强度设计3.1 齿轮材料的选择齿轮材料的选择与齿轮的设计和使用相关联。

通常情况下，齿轮材料需要具有高强度、高韧性和高疲劳强度等特性。

传统的齿轮材料有合金钢、碳素钢和铸铁等，而现代材料则有硬质合金、陶瓷和高分子材料等。

同时需要考虑的是，齿轮材料的选择还应考虑到齿轮生产成本、机械加工性能和耐热性能等方面。

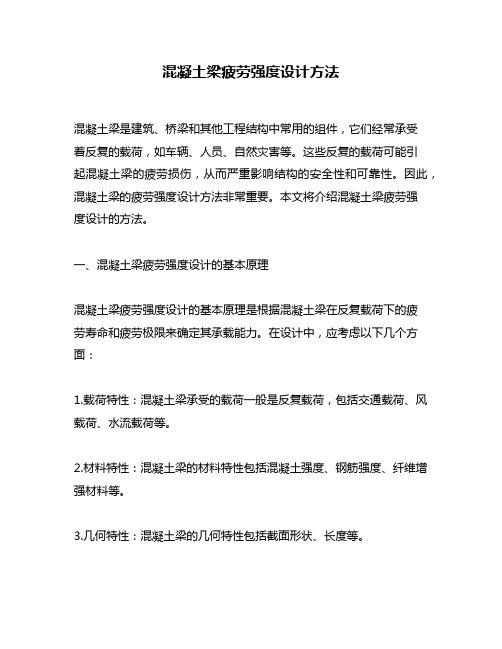

混凝土梁疲劳强度设计方法混凝土梁是建筑、桥梁和其他工程结构中常用的组件，它们经常承受着反复的载荷，如车辆、人员、自然灾害等。

这些反复的载荷可能引起混凝土梁的疲劳损伤，从而严重影响结构的安全性和可靠性。

因此，混凝土梁的疲劳强度设计方法非常重要。

本文将介绍混凝土梁疲劳强度设计的方法。

一、混凝土梁疲劳强度设计的基本原理混凝土梁疲劳强度设计的基本原理是根据混凝土梁在反复载荷下的疲劳寿命和疲劳极限来确定其承载能力。

在设计中，应考虑以下几个方面：1.载荷特性：混凝土梁承受的载荷一般是反复载荷，包括交通载荷、风载荷、水流载荷等。

2.材料特性：混凝土梁的材料特性包括混凝土强度、钢筋强度、纤维增强材料等。

3.几何特性：混凝土梁的几何特性包括截面形状、长度等。

4.环境特性：混凝土梁的环境特性包括温度、湿度等。

5.疲劳寿命：混凝土梁在反复载荷下的疲劳寿命是设计中需要考虑的重要因素。

二、混凝土梁疲劳强度设计的步骤混凝土梁疲劳强度设计的步骤如下：1.确定载荷特征值首先，需要确定混凝土梁在使用中可能承受的反复载荷特征值。

其中，交通载荷是混凝土梁承受的主要载荷，其特征值可以通过现场测量和统计数据获得。

2.确定混凝土梁的疲劳寿命疲劳寿命是指混凝土梁在反复载荷下的使用寿命。

其计算方法可以采用线性累积损伤理论或者极限状态设计法。

在这里我们采用线性累积损伤理论来计算混凝土梁的疲劳寿命。

线性累积损伤理论是通过计算混凝土梁在不同载荷下的应力范围，然后根据应力范围与疲劳寿命之间的关系来计算混凝土梁的使用寿命。

其公式如下：Nf = K*(Δσ/σf)^(-1/b)其中，Nf为疲劳寿命，K、b为材料参数，Δσ为应力范围，σf为材料的疲劳极限。

3.计算混凝土梁的应力范围混凝土梁在反复载荷下的应力范围是指混凝土梁在反复载荷下的最大应力与最小应力之差。

其计算公式如下：Δσ = σmax - σmin其中，σmax为混凝土梁在反复载荷下的最大应力，σmin为混凝土梁在反复载荷下的最小应力。

机械设计中的疲劳强度分析在机械设计领域，疲劳强度是一个至关重要的考量因素。

当机械零部件在循环载荷作用下工作时，即使所承受的应力远低于材料的屈服强度，经过一定的循环次数后，也可能会发生突然的断裂，这种现象被称为疲劳失效。

疲劳失效是机械零件和结构失效的主要形式之一，它往往会带来严重的后果，如设备损坏、生产停滞甚至人员伤亡。

因此，在机械设计过程中，对疲劳强度进行准确的分析和评估具有极其重要的意义。

要理解疲劳强度，首先需要了解疲劳破坏的特点。

与静态载荷下的破坏不同，疲劳破坏具有以下几个显著特征。

其一，疲劳破坏是在循环载荷作用下逐渐发展的，其破坏过程通常经历了裂纹萌生、裂纹扩展和最终断裂三个阶段。

在初始阶段，微观裂纹在材料表面或内部的缺陷处形成，随着循环次数的增加，裂纹逐渐扩展，直到达到临界尺寸时发生突然的断裂。

其二，疲劳破坏时，零件所承受的最大应力通常远低于材料的抗拉强度，甚至可能低于屈服强度。

这是因为疲劳破坏是由循环应力引起的累积损伤导致的，而不是一次性的过载。

其三，疲劳破坏对零件的表面状态和内部缺陷非常敏感。

零件表面的粗糙度、划痕、腐蚀等都会加速疲劳裂纹的萌生和扩展，而内部的夹杂物、气孔等缺陷也会降低材料的疲劳强度。

那么，如何对机械零件的疲劳强度进行分析呢？目前，常用的方法主要有两种：试验法和分析法。

试验法是通过对实际零件或试样进行疲劳试验来确定其疲劳强度。

这种方法直观可靠，但成本较高，且试验周期长。

在疲劳试验中，通常将试样或零件在特定的加载条件下进行循环加载，直到发生疲劳破坏。

通过记录加载次数和应力水平，可以得到零件的疲劳寿命曲线，即 SN 曲线。

SN 曲线反映了应力水平与疲劳寿命之间的关系，是评估零件疲劳强度的重要依据。

然而，由于试验条件的限制，试验法往往难以完全模拟零件在实际工作中的复杂载荷和环境条件。

分析法则是基于材料的力学性能和零件的几何形状、载荷条件等，通过理论计算或数值模拟来预测零件的疲劳强度。

疲劳强度设计对承受循环应力的零件和构件，根据疲劳强度理论和疲劳试验数据，决定其合理的结构和尺寸的机械设计方法。

机械零件和构件对疲劳破坏的抗力，称为零件和构件的疲劳强度。

疲劳强度由零件的局部应力状态和该处的材料性能确定，所以疲劳强度设计是以零件最弱区为依据的。

通过改进零件的形状以降低峰值应力，或在最弱区的表面层采用强化工艺，就能显著地提高其疲劳强度。

在材料的疲劳现象未被认识之前，机械设计只考虑静强度，而不考虑应力变化对零件寿命的影响。

这样设计出来的机械产品经常在运行一段时期后，经过一定次数的应力变化循环而产生疲劳，致使突然发生脆性断裂，造成灾难性事故。

应用疲劳强度设计能保证机械在给定的寿命内安全运行。

疲劳强度设计方法有常规疲劳强度设计、损伤容限设计和疲劳强度可靠性设计。

简史19 世纪40 年代，随着铁路的发展，机车车轴的疲劳破坏成为非常严重的问题。

1867年，德国A.沃勒在巴黎博览会上展出了他用旋转弯曲试验获得车轴疲劳试验结果，把疲劳与应力联系起来，提出了疲劳极限的概念，为常规疲劳设计奠定了基础。

20 世纪40 年代以前的常规疲劳强度设计只考虑无限寿命设计。

第二次世界大战中及战后，通过对当时发生的许多疲劳破坏事故的调查分析，逐渐形成了现代的常规疲劳强度设计，它非但提高了无限寿命设计的计算精确度, 而且可以按给定的有限寿命来设计零件,有限寿命设计的理论基础是线性损伤积累理论。

早在1924年，德国A.帕姆格伦在估算滚动轴承寿命时，曾假定轴承材料受到的疲劳损伤的积累与轴承转动次数（等于载荷的循环次数）成线性关系，即两者之间的关系可以用一次方程式来表示。

1945 年，美国M.A. 迈因纳根据更多的资料和数据,明确提出了线性损伤积累理论，也称帕姆格伦-迈因纳定理。

随着断裂力学的发展，美国 A.K. 黑德于1953 年提出了疲劳裂纹扩展的理论。

1957年，美国P.C.帕里斯提出了疲劳裂纹扩展速率的半经验公式。

船舶结构设计中的疲劳强度分析一、引言随着人民生活水平的不断提高，海洋运输成为国际贸易中不可或缺的一部分，船舶结构的安全性和可靠性越来越受到重视。

而疲劳强度分析技术在船舶结构设计中具有重要的作用。

二、疲劳强度分析概述疲劳强度是指物体在交替应力作用下产生损伤的能力，通常用承受交替应力循环以致导致断裂所需的循环次数来表示。

而疲劳强度分析是通过计算某一结构在规定的载荷条件下的循环次数，确定该结构的疲劳寿命和疲劳强度，从而保证船舶结构的安全性和可靠性。

三、疲劳强度分析技术1. 疲劳载荷谱分析疲劳载荷谱分析是指对船舶在实际使用中所受到的载荷进行统计和分析，确定疲劳载荷谱。

通过对载荷谱分析，可以获得船舶在实际使用时所受到的疲劳载荷谱，为疲劳强度分析提供了重要的基础数据。

2. 有限元疲劳强度分析有限元疲劳强度分析是指采用有限元方法对船舶结构模型进行建模和分析，计算其在实际载荷条件下的疲劳强度。

该方法可以模拟船舶结构的实际使用情况，准确地计算疲劳强度，为船舶结构的设计提供科学依据。

3. 应力集中系数法疲劳强度分析应力集中系数法疲劳强度分析是指通过计算结构中应力集中系数，来评估结构在疲劳载荷下的疲劳性能。

该方法简单易行，适用于设计初期的疲劳强度评估。

4. 频域方法疲劳强度分析频域方法疲劳强度分析是指通过对结构的振动信号进行频域分析，计算出其疲劳强度。

该方法能够准确地计算某一结构的疲劳寿命和疲劳强度，但需要大量的数据处理，复杂度较高。

四、结构材料的疲劳特性船舶结构材料的疲劳特性是指材料在交替应力作用下的损伤特性。

不同种类的结构材料具有不同的疲劳特性。

一般来说，疲劳寿命越长的材料可以承受更多的循环次数，对于船舶结构的设计来说，需要选择具有较长疲劳寿命的材料，以确保结构的安全性和可靠性。

五、结论疲劳强度分析技术在船舶结构设计中具有重要的作用，可以评估船舶在疲劳载荷下的性能，为船舶结构的安全性和可靠性提供保障。

在选择结构材料时，需要考虑其疲劳特性，选择具有较长疲劳寿命的材料。

涡轮机械疲劳强度分析与优化设计引言：涡轮机械在现代工业中扮演着重要的角色，广泛应用于航空、航海、电力等领域。

然而，由于涡轮机械长期运行在高温、高速、高压等恶劣条件下，机械疲劳问题逐渐凸显。

因此，研究涡轮机械的疲劳强度分析与优化设计具有重要意义。

一、涡轮机械疲劳强度分析1.1 材料疲劳性能分析涡轮机械常使用的材料如钛合金、高温合金等，其疲劳性能直接影响机械的寿命和安全性。

通过疲劳试验，可以获得材料的应力-寿命曲线，进而分析材料的疲劳强度。

1.2 应力分析涡轮机械在工作过程中受到的应力是引起机械疲劳的主要因素之一。

通过有限元分析等手段，可以模拟涡轮机械在运行状态下的应力分布，并计算应力集中区域的应力水平，为疲劳分析提供依据。

1.3 疲劳裂纹扩展分析涡轮机械的长期运行会导致表面的微裂纹逐渐扩展，进而引发机械的疲劳断裂。

通过裂纹扩展分析，可以预测机械寿命以及维修周期，提前采取相应的维护措施。

二、涡轮机械疲劳强度优化设计2.1 结构优化设计在涡轮机械的设计阶段，可以通过结构优化手段改善机械的疲劳强度。

例如，通过增加材料的厚度、优化零件的几何形状等，减少应力集中问题，提高机械的抗疲劳能力。

2.2 材料选择优化材料的选择直接影响涡轮机械的疲劳性能。

在设计阶段，可以对不同材料进行疲劳性能对比分析，选取合适的材料以提高机械的疲劳强度。

2.3 加工工艺优化加工工艺的优化对于提高涡轮机械的疲劳强度同样重要。

例如，采用先进的焊接技术、精确的加工设备等，可以减少缺陷出现的概率，提高机械的耐久性。

三、实例分析在某航空发动机的涡轮叶片上，经常出现断裂的问题，导致机械的寿命较短。

通过对该涡轮叶片的疲劳强度分析发现，其受到了较大的应力集中。

针对该问题，设计团队优化了叶片的几何结构，并采用了新的高温合金材料。

通过再次疲劳测试发现，改进后的涡轮叶片的寿命明显提高，成功解决了断裂问题。

结论：涡轮机械疲劳强度分析与优化设计对于提高机械的寿命和安全性至关重要。

钢结构设计中的疲劳强度考虑与分析随着现代建筑工程的发展，钢结构设计在大型建筑项目中扮演着重要的角色。

然而，在钢结构设计中，疲劳强度的考虑与分析却常常被忽略。

本文将探讨钢结构设计中的疲劳强度问题，并提供一些解决方案。

钢结构由于其高强度、轻巧和可塑性等优点而广泛应用于建筑工程中。

然而，由于其材料特性，钢结构容易受到疲劳损伤的影响。

疲劳强度是指在重复加载下材料或结构所能承受的最大应力。

如果在设计过程中未充分考虑疲劳强度，钢结构可能会因长期的重复加载而导致疲劳断裂，给工程项目带来巨大的安全隐患。

钢结构的疲劳强度问题主要包括两个方面：疲劳强度分析和疲劳寿命预测。

疲劳强度分析是通过对结构进行计算和模拟，确定其在重复荷载下的疲劳强度。

疲劳寿命预测则是根据疲劳强度分析的结果，估计结构在使用寿命内能够安全承受的荷载次数或年限。

在进行疲劳强度分析时，需要考虑材料的疲劳性能和结构的受力情况。

钢材的疲劳性能可以通过实验来确定，例如进行疲劳试验，得到应力幅-寿命曲线和疲劳极限等参数。

而结构的受力情况则需要通过有限元分析或使用计算公式等方法进行计算和模拟。

在进行疲劳强度分析时，还需要考虑荷载频率、应力集中情况和环境温度等因素的影响。

疲劳寿命预测是根据疲劳强度分析的结果来估计结构的使用寿命。

根据结构材料的疲劳性能和应力情况，可以使用各种方法来进行疲劳寿命预测，如线性累积损伤法、计数法和安全系数法等。

其中，线性累积损伤法是最常见的方法，通过考虑结构在每个荷载循环下的应力幅与疲劳极限之间的关系，计算结构的寿命。

为了提高钢结构设计中的疲劳强度，可以采取一些预防措施。

首先，需要充分考虑结构的工作环境和受力情况，避免应力集中和过载等情况。

其次，可以采用疲劳寿命优化设计，通过改变结构的几何形状和材料厚度等参数，提高结构的疲劳寿命。

此外，还可以使用疲劳增强技术，如表面处理、焊接缺陷处理和应力容限设计等，提高结构的疲劳强度。

总之，钢结构设计中的疲劳强度考虑与分析是保证工程项目安全有效的重要一环。
