图2-1分析部背面⏹DEIONIZED WATER：仪器后部进水口，进水管由此进入仪器；⏹WASTE1：高浓度废液排出口，高浓度废液管由此引出；⏹WASTE2：低浓度废液排出口，低浓度废液管由此引出；⏹COM：仪器主机（分析部）同控制计算机通信的串口；⏹WAN：仪器主机（分析部）同控制计算机通信的网口。
1.1.1.1 样本盘系统样本盘系统主要包括样本盘（含样本盘盖）。
样本盘是装载样本试管的支架，将每个样本试管转到样本针的吸样位，等待吸样。
如图2-2所示。
样本盘仅作逆时针旋转，将指定的样本送至样本针吸样位置。
图2-2 样本盘样本盘分为内、中、外三圈，每圈30个样本位，共90个样本位，其中：⏹常规位置为1~60；⏹急诊位置为E1~E10（76-85）；⏹定标位置为S1~S10（61-70）；⏹质控位置位C1~C5（71-75）；⏹其他位置：一个去离子水位W（蒸馏水清洗液，90），一个酸清洗剂位D1（ISE清洗液，87），一个碱清洗剂位D2（酸清洗液，88），一个电解质（ISE）清洗液D3（碱清洗液，89）。
稀释好的尿液选择放置在样本盘的常规样本位中任意一个，由用户使用过程中自定义。
虚拟样本盘：允许最大设置6个虚拟样本盘，默认一个样本盘；样本盘可放置原始采血管、离心管、塑料试管以及微量样品杯，支持手持式或固定式条码扫描。
样本盘兼容以下样本容器：⏹微量样本杯：Φ12×37mm、Φ14×25mm ；⏹原始采血管：Φ12×68.5 mm ，Φ12×99 mm ，Φ12.7×75 mm ，Φ12.7×100 mm ，Φ13 X 75 mm ，Φ13 X 95 mm ，Φ13 X 100 mm ；⏹塑料试管：Φ12×68.5 mm ，Φ12×99 mm ，Φ12.7×75 mm ，Φ12.7×100 mm ，Φ13 X 75 mm，Φ13 X 95 mm ，Φ13 X 100 mm 。

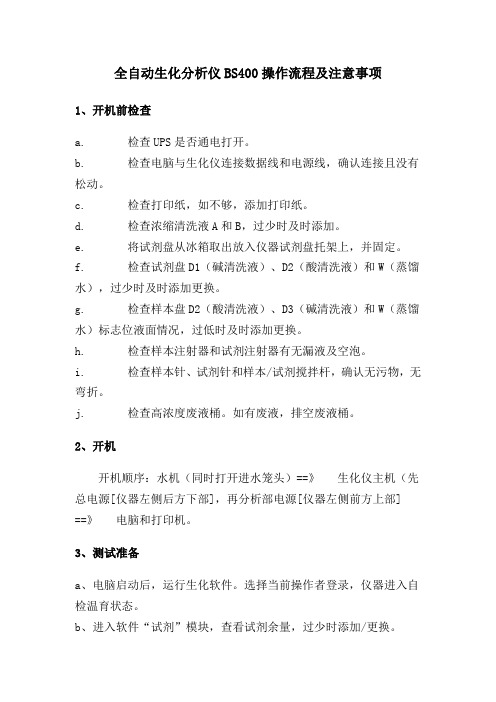

全自动生化分析仪BS400操作流程及注意事项1、开机前检查a. 检查UPS是否通电打开。
b. 检查电脑与生化仪连接数据线和电源线，确认连接且没有松动。
c. 检查打印纸，如不够，添加打印纸。
d. 检查浓缩清洗液A和B，过少时及时添加。
e. 将试剂盘从冰箱取出放入仪器试剂盘托架上，并固定。
f. 检查试剂盘D1（碱清洗液）、D2（酸清洗液）和W（蒸馏水），过少时及时添加更换。
g. 检查样本盘D2（酸清洗液）、D3（碱清洗液）和W（蒸馏水）标志位液面情况，过低时及时添加更换。
h. 检查样本注射器和试剂注射器有无漏液及空泡。
i. 检查样本针、试剂针和样本/试剂搅拌杆，确认无污物，无弯折。
j. 检查高浓度废液桶。
如有废液，排空废液桶。
2、开机开机顺序：水机（同时打开进水笼头）==》生化仪主机（先总电源[仪器左侧后方下部]，再分析部电源[仪器左侧前方上部]==》电脑和打印机。
3、测试准备a、电脑启动后，运行生化软件。
选择当前操作者登录，仪器进入自检温育状态。
b、进入软件“试剂”模块，查看试剂余量，过少时添加/更换。
c、开机预温20—30分钟，仪器进入“空闲”状态，即可进行标本检测操作。
4、质控标本盘C1位放入质控标本，在软件主界面进入“质控”模块，在“质控申请”中选择需要检测的质控项目，确定后点运行即可，失控后需对相应检测项目进行定标。
5、定标：需要时，进入“定标”模块，点“定标申请”，申请定标项目。
申请定标后，在样本盘上设定的位置对应的定标液，点运行即可。
在“定标结果”中查看定标结果。
6、病人标本检测：在“样本”界面中点“标本申请”进入“样本申请”界面。
其中样本信息中“编号”为标本编号，“位置”为标本在仪器样本盘上的对应编号。
仪器加样以“位置”为准，在“申请项目”中将需要检测的项目选择后点“申请”即可，项目申请完成后，点“运行”键仪器便按设定项目进行检测。
急诊标本，可直接点急诊标本键，按给定的位置放好标本，设置检测项目即可，如对已经申请项目的标本要做急诊处理，在标本还处于“申请”状态时，可以选择标本号，将“急诊”对话框选上，再确定；“待测”状态的标本要当作急诊处理时，首先删除对应的申请号，再在先前位置申请好测试项目，选择“急诊”复选择框，确定便进入急诊测试。
BS-400全自动生化分析仪标准操作规程一、BS-400全自动生化分析仪标准操作规程〔开/关机程序〕1开机1.1依次打开分析部主电源、分析部电源、操作部显示器电源、操作部主机电源、打印机电源；1.2开启操作部主机后会自动启动操作软件，在对话框中输入用户名与密码；1.2.1假设只关闭分析部电源保持试剂盘制冷，则要依次打开分析部电源、操作部显示器电源、操作部主机电源、打印机电源；1.2.2假设使用仪器睡眠功能，则只需在对话框中输入用户名与密码，重新登陆；2分析前准备2.1观察各压力表是否在绿色标线之内；2.2检查蒸馏水、去离子水是否足够、废液管道有否堵塞，废液桶是否清空；2.3检查高浓度清洗罐是否有足够高浓度清洗液；2.4确认试剂盘的D1号位置已放置碱清洗液，D2号位置已放置酸清洗液，W号位置已放置蒸馏水、去离子水。
2.5确认样本盘的U号位置已放置尿液稀释液〔ISE专用稀释液〕，D1位置已放置ISE清洗液〔如选配有ISE模块〕，D2位置已放置酸清洗液，D3位置已放置碱清洗液，W位置已放置足够的蒸馏水、去离子水。
2.6对于选配ISE模块的仪器，确认ISE试剂包已安装且试剂存量充足。
2.7检查样本注射器和试剂注射器是否漏液以及是否有气泡。
2.8检查样本针，确认无污物，无弯折。
如有污物，清洗样本针。
如有弯折，更换样本针。
2.9检查试剂针，确认无污物，无弯折。
如有污物，清洗样本针。
如有弯折，更换样本针。
2.10检查样本搅拌杆与试剂搅拌杆，确认搅拌杆外表无污物，杆无弯折。
如有污物，清洗搅拌杆。
3关机3.1行关机操作。
依次关闭打印机电源，操作部主机电源，操作部显示器电源，分析部电源，分析部主电源。
此时需要取走试剂仓内试剂冰箱保存。
3.2如保留试剂制冷功能，则不需要关闭分析部主电源。
3.3以新用户登陆。
3.4行休眠状态。
3.5清理取走样本盘所有标本。
二、BS-400全自动生化分析仪标准操作规程分析参数设置程序11.11.1.1基本参数1.1.1.1项目编号：项目的编号，不可编辑，由系统自动增减。
产品名称C3 C4 IGA IGM IGG GLU-HK GLU-POD方法学免疫比浊法 免疫比浊法 免疫比浊法 免疫比浊法 免疫比浊法 己糖激酶终点法氧化酶终点法 测定方法终点法 终点法 终点法 终点法 终点法 终点法 终点法反应方向上升 上升 上升 上升 上升 上升 上升结果单位mg/dl mg/dl mg/dl mg/dl mg/dl mmol/L mmol/L主波长340 340 340 340 412 340 510次波长700 700 700 700 700 412 660样本量 2 2 2 2 2 2 3试剂1量250 250 250 250 250 200 300试剂2量50 50 50 50 50 40线性段- - - - - - -反应起始时间41 41 41 41 41 41 0反映终止时间80 80 80 80 80 75 75孵育时间30 30 30 30 30 30 -底物耗尽限- - - - - - -反应度范围上限- - - - - - -反应度范围下限- - - - - - -第一试剂空白上限 1.0 1.0 1.0 1.0 1.0 1.0 1.0第二试剂空白下限-5 -5 -5 -5 -5 -5 -5混和试剂空白上限- - - - - - -混和试剂空白下限- - - - - - -线性范围上限220 80 1000 400 2000 40 40线性范围下限0 0 0 0 0 0 0计算因数- - - - - - -初始速率限- - - - - - -产品名称HbA1C HB TG CHO HDL LDL ALP方法学免疫凝集法 比色法 酶法 酶法 直接测定法 直接测定法 SFBC速率法 测定方法终点法 终点法 终点法 终点法 终点法 终点法 动力学法 反应方向上升 上升 上升 上升 上升 上升 上升结果单位g/dL g/dL mmol/l mmol/l mmol/L mmol/L U/L主波长700 630 510 510 600 600 405次波长- - 700 700 700 700 540样本量 6 19 3 3 3 3 5试剂1量150 250 300 300 210 210 250试剂2量150 - - - 70 70 50线性段- - - - - - -反应起始时间44 0 0 0 41 41 55反映终止时间79 55 75 75 80 80 65孵育时间30 - - - 30 10 30底物耗尽限- - - - - - -反应度范围上限- - - - - - -反应度范围下限- - - - - - -第一试剂空白上限 1.0 1.0 1.0 1.0 1.0 1.0 1.0第二试剂空白下限-5 -5 -5 -5 -5 -5 -5混和试剂空白上限- - - - - - -混和试剂空白下限- - - - - - -线性范围上限 2.06 23 35.0 50.0 3.9 25.8 800线性范围下限0.3 0 0 0 0 0 0计算因数- - - - - - 3298初始速率限- - - - - - -产品名称ALT AST GGT DBIL TBIL DBIL TBIL方法学IFCC速率法 IFCC速率法 速率法 重氮盐法 重氮盐法 钒酸盐氧化法 钒酸盐氧化法 测定方法动力学法 动力学法 动力学法 终点法 终点法 终点法 终点法反应方向下降 下降 上升 上升 上升 下降 下降结果单位U/L U/L U/L umol/L umol/L umol/L umol/L主波长340 340 405 560 546 450 450次波长410 410 540 700 700 546 546样本量20 40 10 20 20 10 10试剂1量200 200 200 200 200 200 200试剂2量40 40 40 - - 50 50线性段- - - - - - -反应起始时间55 55 55 0 0 41 41反映终止时间65 65 65 75 75 80 80孵育时间30 30 30 - - 30 30底物耗尽限- - - - - - -反应度范围上限- - - - - - -反应度范围下限- - - - - - -第一试剂空白上限 1.0 1.0 1.0第二试剂空白下限-5 -5 -5混和试剂空白上限- - - -混和试剂空白下限- - - -线性范围上限600 600 500 340 340 430 680线性范围下限0 0 0 0 0 0 0计算因数2090 2090 2630 - - - -初始速率限- - - - - - -产品名称TBA CRP RF ASO TP ALB 方法学循环酶法 免疫比浊法 免疫比浊法 免疫比浊法 双缩脲终点法 溴甲酚绿终点法 测定方法动力学法 终点法 终点法 动力学法 终点法 终点法 反应方向上升 上升 上升 上升 上升 上升 结果单位umol/L mg/dl IU/ml IU/ml g/L g/L 主波长405 340 340 600 540 630 次波长660 700 700 700 700 700 样本量 4 10 10 3 5 3 试剂1量270 250 200 250 300 300 试剂2量90 50 40 50 - - 线性段- - - - - -反应起始时间55 41 41 55 0 0反映终止时间65 80 80 65 75 8 孵育时间30 30 30 30 - - 底物耗尽限- - - - - -反应度范围上限- - - - - -反应度范围下限- - - - - -第一试剂空白上限 1.0 1.0 1.0 1.0 1.0 1.0第二试剂空白下限-5 -5 -5 -5 -5 -5混和试剂空白上限- - - - - -混和试剂空白下限- - - - - -线性范围上限200 20 300 2000 200 100.0线性范围下限0 0 0 0 0 0 计算因数- - - - - -产品名称BUN UA APOA1 APOB CRE CRE 方法学尿酶UV法 尿酸酶POD法 免疫比浊法 免疫比浊法 氧化酶法 苦味酸法 测定方法动力学法 终点法 终点法 终点法 终点法 动力学法 反应方向下降 上升 上升 上升 上升 上升 结果单位mmol/L mg/dl g/L g/L mg/dl umol/L 主波长340 546 340 340 600 510 次波长660 700 700 700 700 660 样本量 2 4 2 3 3 15 试剂1量200 200 260 250 180 150 试剂2量40 40 65 50 60 150 线性段- - - - - -反应起始时间55 41 41 41 41 55反映终止时间65 80 80 80 80 65 孵育时间30 30 30 30 30 30 底物耗尽限- - - - - -反应度范围上限- - - - - -反应度范围下限- - - - - -第一试剂空白上限 1.0 1.0 1.0 1.0 1.0 1.0第二试剂空白下限-5 -5 -5 -5 -5 -5混和试剂空白上限- - - - - -混和试剂空白下限- - - - - -线性范围上限500 2000 2.5 2.5 6000 2210 线性范围下限0 0 0 0 0 0 计算因数- - - - - -产品名称LDH HBDH CK AMY CK-MB 方法学乳酸基质速率法 紫外动力学法 DGKC法 Eps速率法 DGKC法 测定方法动力学法 动力学法 动力学法 动力学法 动力学法 反应方向上升 下降 上升 上升 上升 结果单位U/L U/L U/L U/L U/L 主波长340 340 340 405 340 次波长410 410 700 540 546 样本量 4 10 10 8(血)/4（尿） 10 试剂1量200 200 200 200 200 试剂2量40 40 50 40 50 线性段- - - - -反应起始时间55 55 55 55 55反映终止时间65 65 65 65 65 孵育时间30 30 30 30 30 底物耗尽限- - - - -反应度范围上限- - - - -反应度范围下限- - - - -第一试剂空白上限 1.0 1.0 1.0 1.0 1.0第二试剂空白下限-5 -5 -5 -5 -5混和试剂空白上限- - - - -混和试剂空白下限- - - - -线性范围上限1000 400 1200 2400 1000 线性范围下限0 0 0 0 0 计算因数9807 4020 4180 9848血/19317尿 8360。
BS-400全自动生化分析仪标准操作规程一、BS-400全自动生化分析仪标准操作规程（开/关机程序）1开机1.1依次打开分析部主电源、分析部电源、操作部显示器电源、操作部主机电源、打印机电源；1.2开启操作部主机后会自动启动操作软件，在对话框中输入用户名与密码；1.2.1若只关闭分析部电源保持试剂盘制冷，则要依次打开分析部电源、操作部显示器电源、操作部主机电源、打印机电源；1.2.2若使用仪器睡眠功能，则只需在对话框中输入用户名与密码，重新登陆；2分析前准备2.1观察各压力表是否在绿色标线之内；2.2检查蒸馏水、去离子水是否足够、废液管道有否堵塞，废液桶是否清空；2.3检查高浓度清洗罐是否有足够高浓度清洗液；2.4确认试剂盘的D1号位置已放置碱清洗液，D2号位置已放置酸清洗液，W号位置已放置蒸馏水、去离子水。
2.5确认样本盘的U号位置已放置尿液稀释液（ISE专用稀释液），D1位置已放置ISE清洗液（如选配有ISE模块），D2位置已放置酸清洗液，D3位置已放置碱清洗液，W位置已放置足够的蒸馏水、去离子水。
2.6对于选配ISE模块的仪器，确认ISE试剂包已安装且试剂存量充足。
2.7检查样本注射器和试剂注射器是否漏液以及是否有气泡。
2.8检查样本针，确认无污物，无弯折。
如有污物，清洗样本针。
如有弯折，更换样本针。
2.9检查试剂针，确认无污物，无弯折。
如有污物，清洗样本针。
如有弯折，更换样本针。
2.10检查样本搅拌杆与试剂搅拌杆，确认搅拌杆表面无污物，杆无弯折。
如有污物，清洗搅拌杆。
3关机3.1行关机操作。
依次关闭打印机电源，操作部主机电源，操作部显示器电源，分析部电源，分析部主电源。
此时需要取走试剂仓内试剂冰箱保存。
3.2如保留试剂制冷功能，则不需要关闭分析部主电源。
3.3以新用户登陆。
3.4行休眠状态。
3.5清理取走样本盘所有标本。
二、BS-400全自动生化分析仪标准操作规程分析参数设置程序11.11.1.1基本参数1.1.1.1项目编号：项目的编号，不可编辑，由系统自动增减。
迈瑞BS-400使用说明书(一)BS-400全自动生化分析仪Chemistry AnalyzerOperation Manual知识产权本使用说明书及其对应产品的知识产权属于深圳迈瑞生物医疗电子股份有限公司(以下简称“迈瑞公司”)。
? 2007 深圳迈瑞生物医疗电子股份有限公司版权所有未经迈瑞公司书面同意，任何个人或组织不得复制、修改或翻译本使用说明书的任何部分。
，，，，，，，RealTF，TrackWB，TrueTCR，Q-pick，AutoOLC，iVision，DBF，DRF，RDA，DRA，DFS、SyncNavi、GQ-Ana、One-touchIP、Holo-IS、Opt-VRA、SuperVE-Cine、NFP-DSC、iTouch、iStation、BeneView、SmarTemp是迈瑞公司的注册商标或者商标。
声明迈瑞公司对本使用说明书拥有最终解释权。
在满足下列全部要求的情况下，迈瑞公司才认为应对产品的安全性、可靠性和性能负责，即:1 装配操作、扩充、重调、改进和修理均由迈瑞公司认可的人员进行;2 有关的电气设备符合国家标准;3 产品操作按照本使用说明书进行。
维修服务免费服务范围:凡符合迈瑞公司保修服务条例范围规定的产品皆可享受免费服务。
收费服务范围:1 凡超出迈瑞公司保修服务条例范围规定的产品，迈瑞公司将实行收费服务;2 即使在保修期内，由于以下原因造成产品需要维修之情况:人为损坏;使用不当;电网电压超出产品规定范围;不可抗拒的自然灾害;更换未经迈瑞公司许可的配件、耗材或由非迈瑞公司授权人员维修机器。
退货程序确需向迈瑞公司退货，请遵循以下步骤:1 取得退货权:与迈瑞公司售后服务单位联系，告之迈瑞产品系列编号，此系列编号已标于外装运箱上，若系列编号非清晰可辨，退货不予接受。
请注明产品型号、系列号，简述退货原因。
2 运费:产品运往迈瑞公司维修，用户须承担运费(包括海关费用)。
售后服务单位深圳迈瑞生物医疗电子股份有限公司售后服务部深圳市南山区南油大道新能源大厦4北半层518054 邮政编码:95105652 24小时服务热线:+86 755 26052668 电话:+86 755 26492815 传真:警告:本系统仅限于经迈瑞公司或迈瑞公司的代理商培训的检验专业人员、医生或实验员操作使用。
深圳迈瑞BS—400全自动生化分析仪常规要求和常规保养迈瑞BS-400全自动生化分析仪在工程师安装，系统安装后，掌握熟悉BS-400全自动生化分析仪的操作，在无配置电解质检测系统，仪器正常运行的情况下，为了保障仪器正常运行，提高测试结果准确性，延长生化仪器的使用寿命。
现将我对仪器的所需的要求介绍如下。
1 安装时所需的要求1.1稳压电源功率大，以防电源的稳定，断电后生化还可持续做完。
1.2使用水净化设备水质必须满足CAP二级水，虽仪器本身带有过滤器，也以防水的质量对仪器的损伤。
1.3仪器的环境要求环境温度15℃～30℃，湿度35%～80%RH，无凝露。
距离墙面至少50cm，以方便机器散热，必配干湿温度计。
2 开机所需的要求2.1顺序先开总电源，稳压电源，水阀开关，水机电源，分析部主电源，分析部电源，电脑系统。
2.2检查液路抽屉组件系统的真空压力表待机状态压力范围：25PSI：0.14～0.21MPa；10PSI：0.06～0.08MPa；5PSI：0.03～0.05MPa；真空：-60～95KPa.可以在压力表上做个记号，一眼就能看清。
2.3继续检查浓缩清洗剂A和浓缩清洗剂B是否足够。
不然在做的过程中报警，要在日常维护中执行“填充浓缩清洗剂”。
2.4检查样本、试剂针是否漏液，如漏液更换注射器，需关掉分析部电源下进行。
2.5检查第一、二试剂针、搅拌针和样本针是否在位。
2.6查看废液流出是否顺畅，高浓度废液桶液面是否过高。
3 检测样本前准备3.1确定试剂盘D1位放碱清洗液，D2位放酸清洗液，W位放蒸馏水充足，不然在测试中会报警，添加缺的试剂。
3.2将试剂盘中的试剂瓶的盖子全部去掉，以防试剂针垂直运动时发生碰撞。
3.3在做样本前检查样本盘D2位放酸清洗液，D3位放碱清洗液，W位放蒸馏水要充足。
3.4检测前申请空白测试、质控测试，再做样本测试。
保证样本的准确性。
3.5在改变试剂批号，更改测试参数，更换光源灯，其他原因导致测定条件改变时，需重新定标。
目录目录 (1)第1章装机流程 (2)1.1 装机前准备 (2)1.2 安装环境要求 (2)1.3 供水与排水 (3)1.3.1 供水要求 (3)1.3.2 排水要求 (3)1.4 管路连接 (4)1.5 水机连接 (7)1.6 仪器安装 (9)1.6.1 拆箱 (9)1.6.2 装机 (12)第2章开机调试 (19)2.1 开机 (19)2.2 检查液路压力 (20)2.3 液路灌注 (21)第3章整机测试 (25)3.1 开机初始化 (25)3.2 参数设置 (25)3.3 开始测试 (26)3.4 退出软件 (27)第1章装机流程1.1装机前准备活动扳手两把，其中有一把最大口径在Φ30以上；Φ2.5、Φ3和Φ4的内六脚扳手；壁纸刀，或者其他可以切割管路的刀具；十字批（直径5mm至6mm，用于拧地脚）。
1.2安装环境要求⏹安装环境条件●工作地点的海拔高度小于2000米；●仅供于室内安装使用；●环境尽可能无尘；●避免阳光直射；●通风良好；●避免置于热源及风源附近；●无腐蚀性和可燃性气体；●台面（或地面）无震动；●台面（或地面）应平整（倾斜度小于1/200）；●台面（或地面）至少能承受300Kg的重量；●无大噪音源和电源干扰；●不要靠近电刷型发动机和经常开关的电接触设备；●不要靠近发出电磁波的设备，如手机、无线电收发器等。
⏹温度、湿度条件●环境温度15℃～30℃，工作时温度波动度<±2℃/H；●环境湿度35%RH～80%RH，无凝结；●若室温无法满足要求，则需要安装空调。
⏹安装空间要求⏹电源和接地●电源：220V AC，50/60HZ，1.5KV A，电源波动小于±10%●三芯电源线，接地良好；●系统需要一个良好接地的电源插座以提供所需电源；●插座与系统的距离小于2.5米；●电源请正确接地，不正确的接地可能导致触电及系统损坏；1.3供水与排水1.3.1供水要求⏹总体要求●水质：供水水质满足美国临床病理学会CAP二级水要求，比电阻不小于0.5(MΩ.cm@25℃)；●水压：100~392kPa，极限峰值不大于800kPa（注意：大部分纯水机出水压力为常压，需要水机供应商提供增压设备或使用迈瑞公司提供的进水模块增压）；●流量：连续流动不小于30升/小时，峰值流量不大于1升/分钟，对于标称流量20升/小时的水机必须内置40升以上的蓄水容器；●温度：供水温度5～32℃；●推荐配套水机：杭州天创，纯水系统TCHS-RO/40A ＋增压系统TCH-MRZY。
