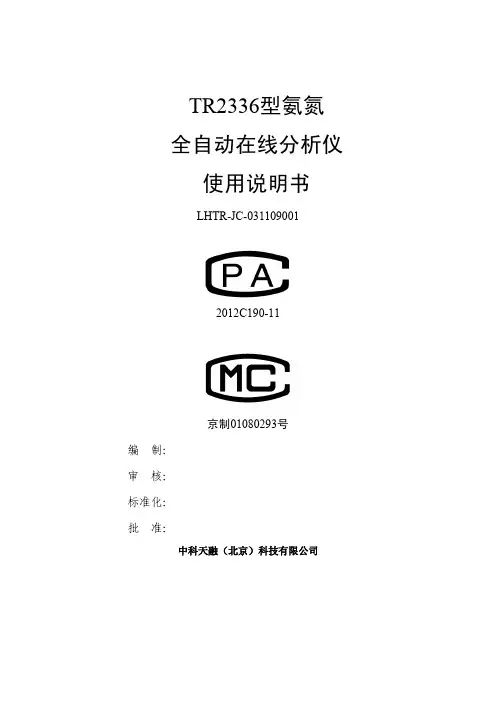

TR2336型氨氮全自动在线分析仪使用说明书LHTR-JC-0311090012012C190-11京制01080293号编制：审核：标准化：批准：中科天融（北京）科技有限公司TR2336型氨氮全自动在线分析仪使用说明书LHTR-JC-0311090012012C190-11京制01080293号中科天融（北京）科技有限公司目录序言 (III)1概述 (1)1.1产品特点 (1)1.2主要用途及适用范围 (1)1.3使用环境条件 (1)1.4安全 (1)2安全使用注意事项 (2)2.1一般情况的安全使用方法 (2)2.2容易出现错误的使用方法或误操作 (2)3结构特征与工作原理 (2)3.1总体结构 (2)3.2工作原理 (3)4技术特性 (4)4.1功能描述 (4)4.2技术规格 (4)5尺寸与重量 (4)5.1外形 (4)5.2安装示意图 (5)5.3重量 (6)6安装与调整 (6)6.1安装技术要求 (6)6.2安装程序与方法 (6)6.2.1拆箱 (6)6.2.2连接电源 (6)6.2.3连接水泵和通讯线 (6)6.2.4试剂安装 (7)6.3试运行分析仪 (7)7使用与操作 (9)7.1使用前准备和检查 (9)7.2使用安全注意事项 (9)7.3操作方法 (9)7.3.1主页 (9)7.3.2服务 (10)7.3.3查询 (15)7.3.4用户管理 (16)7.3.5帮助 (17)8故障维修 (18)8.1须知 (18)8.2错误 (18)9维护与检查 (19)10运输与贮存 (19)10.1运输 (19)10.2贮存 (19)11环保 (19)12试剂的配制 (19)12.1零点校正液的配制 (19)12.2显色剂 (20)12.3氧化剂 (20)12.4校正母液的配制 (20)13配件和部件清单 (20)14公司信息 (20)序言感谢您选择使用本公司生产的氨氮全自动在线分析仪（以下简称分析仪），本说明书介绍了本系列产品的安装、接线、操作等使用、保养、检查方面的内容，请您在阅读本使用说明书后再操作和使用本仪器。
氨氮分析仪操作规程开机开始运行Start—up1．开始之前检查所有的试剂管及样品管连接是否正确。
2．检验输入分析仪的样品流量，此值可在采样控制器上显示。
3．接通电源，仪器直接进入测量模式。
仪器初始化如下：Priming1. 按下任一功能键3秒。
2. 选择Service（服务）菜单，选择此菜单后要等一段时间。
3. 检查测量的量程，可根据试剂调整它。
4. 选择Priming（初始化）菜单，然后按ok，仪器将运行2分钟完成初始化，然后直接自动进入测量模式。
维护更换试剂1．按任意功能键3秒钟。
2．选择Service菜单，等待仪器停止运行。
3．把试剂管从旧试剂瓶中取出，把旧瓶拿开。
4．换上新试剂瓶，把带管的盖盖到试剂瓶上。
5．选择Priming（初始化）菜单，把所有的管充液。
6．选择Calibrate（校正）菜单，进行新的校正，校正结束后仪器自动返回测量模式。
更换仪器蠕动泵管1．按Service（服务）菜单，使仪器进入待机状态，把管从试剂瓶中移开。
2．将捏阀前面的管从阀槽中移开。
3．再按往阀中心的按钮，把后面的管移开。
4．打开泵桥，并把管从泵住中移开。
5．把管从仪器中取出。
注：更换新管时，必须在蠕动泵卡盘上涂适量硅油仪器系统清洗1．按F1到F4任意键3秒。
2．选择Service（服务）菜单。
3．把试剂管从试剂瓶中移开。
4．拿开污垢组件。
5．用合适的试剂清洗污垢（稀释的5%HCL溶液，5%次氯酸钠溶液等）。
6．清洗完后重新把组件安装好，选择Prime（初始）菜单，把试剂管充满试剂。
7．选择Calibrate（校正）菜单，开始校正，校正完后仪器自动进入测量模式。
停机为了防止试剂管堵塞，在关机之前用去离子水清洗整个管路。
1．把插入试剂瓶的管移开，并插入盛有去离子水的开后烧瓶中。
2．把试剂瓶盖好。
3．打开Service菜单，（按F1—F4任一键3秒），然后选择Service菜单。
4．选择Flush清洗菜单选项，等待整个清洗过程结束。

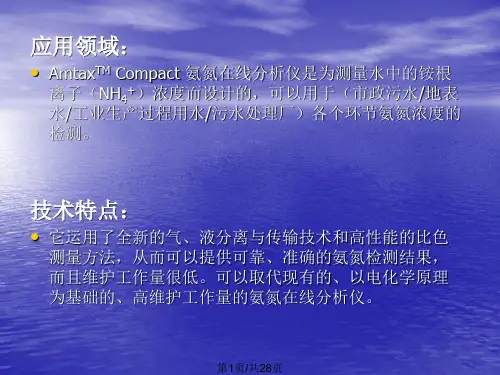

包装内容：1套消耗品试剂A和B LCW802（包括添加剂A+B）零点标液 LCW804标准溶液（5mg/L） LCW803或（35mg/L） LCW808清洗溶液 LCW 819手册维护时间表工程测试认证附件包 LZV 088 1根排水管，6m LZP5731根集水盘排水管 LZP5741套螺纹帽 LZV 304目录（2001年8月版，来自于SW第一版）1 保修和责任 (4)2 测量参数 (4)3 安装 (5)3.1 仪器尺寸图 (5)3.2 安装环境 (7)3.3 进水管和出水管连接 (8)3.4 电路连接 (11)4 试运行 (13)4.1 密码保护 (13)4.2 关机 (14)5 分析单元 (14)5.1 功能描述 (14)5.2 管道 (16)5.3 蠕动泵 (21)5.4 搅拌容器 (22)5.5 溢流容器 (23)5.6 光度计模块 (23)5.7 捏阀 (25)5.8 湿度传感器 (26)5.9 冷却系统...........................................26 6 化学品. (27)6.1 试剂 (27)6.2 反应原理 (28)6.3 安全指南 (29)6.4 试剂分配和收集 (30)7 软件菜单系统 (30)7.1 菜单概观 (31)7.2 [+DEVICE DATA]菜单 (32)7.3 [+SIGNALS]菜单 (34)7.4 [+SERVICE]菜单 (35)7.5 [+Status]菜单 (36)7.6 测量数据表 (36)8 维护 (37)8.1 维护时间表 (37)8.2 更换试剂 (38)8.3 清洗 (39)8.4 更换管道 (39)8.5 AQA (39)9 试剂和零部件 (40)10 技术数据 (42)1 保修和责任DR LANGE公司保证其交货的产品没有任何材质破损和/或处理错误，如果出现任何破损部件，我们公司将负责免费修理或更换。
氨氮在线分析仪使用说明书使用安全说明一、总则请在开机运行前认真阅读本手册，并严格按照本手册说明进行操作，尤其注意所有有关危险和谨慎问题的说明，请不要擅自维修、拆装仪器上任意组件，否则可能会导致对操作人员的严重伤害和对仪器的严重损伤。
二、触电与灼伤预防1、维护或修理前务必断开电源；2、按照地方或国家规则进行电力连接；3、尽可能使用接地故障断路器；4、在连接操作条件下将操作单元接地，接地电阻≤10Ω。
5、化学药品危险预防。
本设备所需的部分化学药品为有毒有腐蚀性物质，在处理这些药品时，请参照本手册试剂章节中的相关内容，采取一定的预防措施。
不正确的使用仪器或其部件以及/或其附件会导致人身伤害、仪器损坏或污染。
因此一定要确保正确使用仪器和/或其部件以及/或其附件。
仪器是专门为了测量经过处理的水溶液中的NH3-N而设计的（废水、过程水和地表水）。
目录使用安全说明 (2)一、总则 (2)二、触电与灼伤预防 (2)第一章、技术参数 (4)第二章、概述 (5)一、基本原理 (5)二、产品特点 (5)三、系统描述 (5)四、测量步骤 (8)第三章、安装 (9)一、拆箱检查 (9)二、安装要求 (9)三、通讯连接 (10)四、接线端子示意图 (10)五、取水预处理装置 (11)第四章、运行 (12)一、试剂准备 (12)二、软件介绍 (13)第五章、维护 (19)一、清洗 (19)二、调零 (19)三、冲洗 (20)四、校准 (20)五、零样测量 (21)六、标样测量 (21)七、试剂更换 (21)八、长期不运行 (22)九、配件更换 (22)十、废液处理 (22)第六章、常见故障及解决 (24)第一章、技术参数测量方法测量范围mg/L测量准确度10％测量重复性5％显色时间，20min，30min可设测量间隔1、2、3…24小时，也可通过modbus触发仪器校准尺寸（mm）重量（不包括试剂）操作及存储温度℃，湿度<95%，无结露电源及功率AC±10%，50~60HZ，100W输出路4-20mA输出个多功能输出继电器用户维护天试剂用量天（全天24小时连续做样，校准周期24小时）预热时间小时其他仪器尺寸图:第二章、概述一、基本原理本仪器采用纳式试剂比色法来测量水体中的以游离态的氨或铵离子存在的氨氮。
inter2C说明书
详细说明
inter2C氨氮在线分析仪中文说明书
典型应用
氨氮在线监测仪用于饮用水、地表水的氨氮浓度在线监测。
仪器特点
●双光束、双滤光片光度计测量水中NH4+离子浓度。
通过参比光束的测量,氨氮在线监测仪消除了样品中浊度、电源的波动等因素对测量结果的干扰。
●测量值可以用图形或数字方式显示。
●氨氮在线监测仪具有自动校准和自动清洗等功能。
●内置冰箱,保证试剂的储存温度
●使用FLTRAX采样预处理系统进行样品预处理。
●数据存储功能，图形显示功能
检测原理
靛酚蓝法。
在催化剂的作用下，NH4+在pH为12.6的碱性介质中，与次氯酸根离子和水杨酸盐离子反应,生成靛酚化合物，并呈现出绿色。
在仪器测量范围内，其颜色改变程度和样品中的NH4+浓度成正比，因此，通过测量颜色变化的程度,就可以计算出样品中NH4+的浓度。

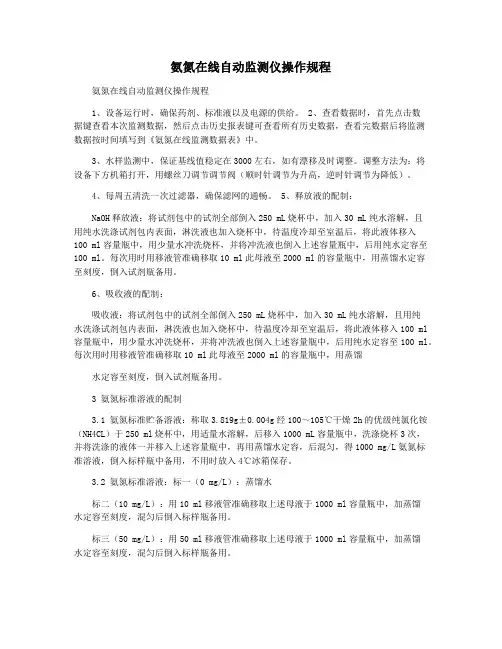

氨氮在线自动监测仪操作规程氨氮在线自动监测仪操作规程1、设备运行时，确保药剂、标准液以及电源的供给。
2、查看数据时，首先点击数据键查看本次监测数据，然后点击历史报表键可查看所有历史数据，查看完数据后将监测数据按时间填写到《氨氮在线监测数据表》中。
3、水样监测中，保证基线值稳定在3000左右，如有漂移及时调整。
调整方法为：将设备下方机箱打开，用螺丝刀调节调节阀（顺时针调节为升高，逆时针调节为降低）。
4、每周五清洗一次过滤器，确保滤网的通畅。
5、释放液的配制：NaOH释放液：将试剂包中的试剂全部倒入250 mL烧杯中，加入30 mL纯水溶解，且用纯水洗涤试剂包内表面，淋洗液也加入烧杯中，待温度冷却至室温后，将此液体移入100 ml容量瓶中，用少量水冲洗烧杯，并将冲洗液也倒入上述容量瓶中，后用纯水定容至100 ml。
每次用时用移液管准确移取10 ml此母液至2000 ml的容量瓶中，用蒸馏水定容至刻度，倒入试剂瓶备用。
6、吸收液的配制：吸收液：将试剂包中的试剂全部倒入250 mL烧杯中，加入30 mL纯水溶解，且用纯水洗涤试剂包内表面，淋洗液也加入烧杯中，待温度冷却至室温后，将此液体移入100 ml 容量瓶中，用少量水冲洗烧杯，并将冲洗液也倒入上述容量瓶中，后用纯水定容至100 ml。
每次用时用移液管准确移取10 ml此母液至2000 ml的容量瓶中，用蒸馏水定容至刻度，倒入试剂瓶备用。
3 氨氮标准溶液的配制3.1 氨氮标准贮备溶液：称取3.819g±0.004g经100～105℃干燥2h的优级纯氯化铵（NH4CL）于250 ml烧杯中，用适量水溶解，后移入1000 mL容量瓶中，洗涤烧杯3次，并将洗涤的液体一并移入上述容量瓶中，再用蒸馏水定容，后混匀，得1000 mg/L氨氮标准溶液，倒入标样瓶中备用，不用时放入4℃冰箱保存。
3.2 氨氮标准溶液：标一（0 mg/L）：蒸馏水标二（10 mg/L）：用10 ml移液管准确移取上述母液于1000 ml容量瓶中，加蒸馏水定容至刻度，混匀后倒入标样瓶备用。
氨氮测定仪操作说明氨氮测定仪操作说明1.简介1.1 概述本文档旨在提供有关氨氮测定仪的详细操作说明，以帮助用户正确使用该仪器。
1.2 适用范围本操作说明适用于所有型号的氨氮测定仪，包括但不限于 XY-100, ZY-200 等。
2.安全注意事项2.1 环境要求使用氨氮测定仪时，请确保工作环境通风良好，避免有害气体对人体造成伤害。
2.2 电源要求使用前，请确保氨氮测定仪的电源符合设备标识上所示的电压要求，并接地可靠。
2.3 维护注意事项使用氨氮测定仪前，请确保设备表面清洁干净，以免影响测定结果。
3.仪器结构3.1 外观氨氮测定仪外观简洁美观，包括仪器主体、显示屏、键盘等部分。
仪器主体采用高强度塑料机箱，具有良好的防护性能。
3.2 主要组成部件氨氮测定仪主要由以下部件组成：- 测定仪主体- 试剂槽- 光谱系统- 控制电路板- 显示屏和按键4.操作步骤4.1 准备工作4.1.1 确保仪器通电并处于正常工作状态。
4.1.2 预热仪器，根据仪器型号和使用说明进行预热操作。
4.2 样品处理4.2.1 取一定量的待测样品，并按照相关标准方法进行预处理（如稀释、过滤等）。
4.2.2 将处理好的样品倒入试剂槽中，注意避免气泡的产生。
4.3 开始测定4.3.1 打开仪器电源，确保仪器处于正常工作状态。
4.3.2 按照仪器显示屏上的提示，选择相应的测定方法和参数。
5.结果分析与记录5.1 结果显示测定完成后，仪器将显示测定结果，包括氨氮浓度、溶液pH值等。
5.2 结果分析根据测定结果，进行结果分析并判断样品是否符合要求。
5.3 结果记录将测定结果记录在相关的数据表格中，并进行签名确认。
6.故障排除6.1 常见故障及处理方法- 仪器无法启动：检查电源连接是否正常，如有问题请联系售后服务。
- 测定结果异常：检查样品处理和操作步骤是否正确，如有疑问请参考本操作说明。
6.2 更多故障排除对于其他故障情况，请联系专业的技术支持人员进行排查和处理。

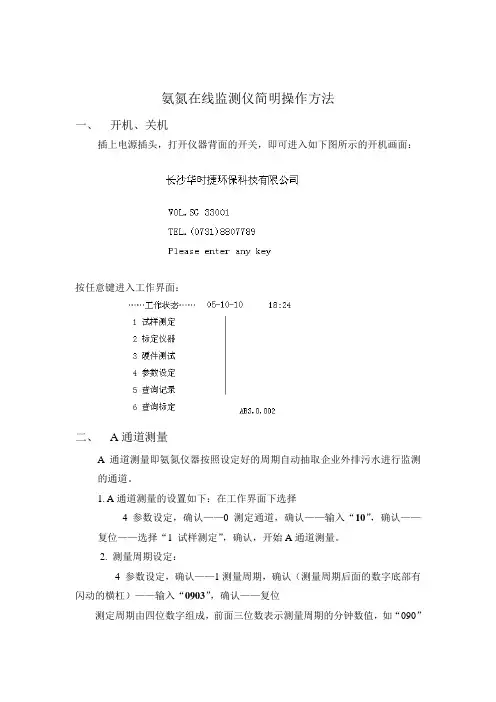

氨氮在线监测仪简明操作方法一、开机、关机插上电源插头，打开仪器背面的开关，即可进入如下图所示的开机画面：按任意键进入工作界面：二、A通道测量A通道测量即氨氮仪器按照设定好的周期自动抽取企业外排污水进行监测的通道。
1. A通道测量的设置如下：在工作界面下选择4 参数设定，确认——0 测定通道，确认——输入“10”，确认——复位——选择“1 试样测定”，确认，开始A通道测量。
2. 测量周期设定：4 参数设定，确认——1测量周期，确认（测量周期后面的数字底部有闪动的横杠）——输入“0903”，确认——复位测定周期由四位数字组成，前面三位数表示测量周期的分钟数值，如“090”表示90分钟；最后一位数表示外置水泵抽取水样的时间，如以上“0903”中最后一位“3”表示外置水泵抽水3分钟。
三、K通道测量K通道即氨氮仪的标定通道，只有在仪器需要重新标定的时候或是需要作比对实验的时候才会用到，一般情况下少用。
设置如下：在工作界面下选择4 参数设定，确认——0 测定通道，确认——输入“00”，确认——复位——选择“1 试样测定”，确认，开始K通道测量。
四、标定仪器1.标定方法：在工作界面下选择2 标定仪器，确定，进入标定界面。
将K通道放入已配制好的标定液中，输入对应的标定液的浓度值，按确认开始标定。
每组标定液的标定时间约为1h。
一组标定结束后，屏幕上会提示输入下一组标定液的浓度值，此时便可更换另一标定液进行下一组标定。
具体可按屏幕上的提示进行操作。
注意：在更换不同浓度值的标定液时，请将K通道的管路润洗一下。
2.标定液的配制方法：准确称取3.819g邻氯化氨（分析纯）溶解于蒸馏水中，完全溶解后定容至1L，即可配成氨氮浓度值为1000mg/L的标准溶液。
再将此标准溶液稀释成标定所需浓度的标定液各100mL。
以上溶液各稀释5倍、10倍、20倍浓度分别对应为200mg/L、100mg/L、50mg/L。
3.企业可以根据企业废水的情况而选择标定液浓度，一般选择0mg/L、20mg/L、50 mg/L、100 mg/L四组标定液4.一般为一个月标定一次；遇到突发事件如监测数据突然变动很大或是更换了新的重铬酸钾溶液等都应该重新标定仪器。
目录注意事项 (1)第一部分概述 (2)1.1仪器简介 (2)1.2仪器特点及技术指标 (3)1.3仪器结构 (4)第二部分仪器安装与操作说明 (6)2.1仪器安装及要求 (6)2.2使用前的准备 (6)2.3仪器操作示意图 (7)2.4主界面下的操作 (8)2.5密码修改操作 (8)2.6曲线校正操作 (10)2.7手动操作 (11)2.8自动运行 (13)2.9报表查询 (15)2.10参数设置 (16)第三部分仪器日常维护及常见故障分析 (25)3.1氨氮分析仪的日常维护容 (25)3.2泵头与泵管的安装 (26)3.3测量模块的校准 (30)3.4工作曲线的制作 (31)3.5常见故障分析及处理 (31)第四部分试剂的配制 (36)4.1试剂要求 (36)4.2试剂配制 (36)第五部分RS232接口及协议 (40)5.1RS232接口标准 (40)5.2通信协议 (40)注意事项●仪器在通电状态下，不要用手触摸、插拔任何电器部件，以防止触电。
●反应液具有腐蚀性，要防止其与皮肤或眼部直接接触。
●不要擅自进行超出本说明书所规定维修围的拆装和改装，否则由此造成的后果由用户自行承担。
第一部分概述1.1 仪器简介HB2000型在线氨氮分析仪通过嵌入式工业计算机系统的控制，自动完成水样采集。
水样进入反应室，经掩蔽剂消除干扰后水样中以游离态的氨或铵离子（NH4+）等形式存在的氨氮与反应液充分反应生成黄棕色络合物，该络合物的色度与氨氮的含量成正比。
反应后的混合液进入比色室，运用光电比色法检测到与色度相关的电压，通过信号放大器放大后，传输给嵌入式工业计算机。
嵌入式工业计算机经过数据处理后，显示氨氮浓度值并进行数据存储、处理与传输。
适用于生活污水、工业污染源、地表水中氨氮含量的测量。
图1.1.1 氨氮分析仪工作流程图1.2 仪器特点及技术指标1.2.1 仪器主要特点1)采用大屏幕液晶显示，能直观显示测量流程、测量结果、报表和测量结果曲线。
抵氮水质分析仪13.00氨氮水质分析仪使用说明书使用安全说明—总则请在开机运行前认真阅读本手册，并严格按照本手册说明进行操作，尤其注意所有有关危险和谨慎问题的说明，请不要擅自维修、拆装仪器上任意组件，否则可能会导致对操作人员的严重伤害和对仪器的严重损伤。
二触电与灼伤预防1、维护或修理前务必断开电源。
2、按照地方或国家规则进行电力连接。
3、尽可能使用接地故障断路器。
4、在连接操作条件下将操作单元接地，接地电阻W10Q。
5、化学药品危险预防。
本仪器所需的部分化学药品为有毒有腐蚀性物质，在处理这些药品时，请参照本手册试剂章节中的相关内容，采取一定的预防措施。
不正确的使用仪器或其部件以及/或其附件会导致人身伤害、仪器损坏或污染。
因此一定要确保正确使用仪器和/或其部件以及/或其附件。
仪器是专门为了测量经过处理的水溶液中的氨氮而设计的（废水、过程水和地表水）。
三相关标识说明危险表示潜在的或者紧急的危险状态，如不避免将造成死亡或重伤。
警告表示潜在的危险状态，如不避免将造成死亡或重伤。
小心表示潜在的危险状态，可能会导致轻微或中等程度的伤害。
注意：说明是与人身伤害无关的情况。
要提示：表明这样一种状况，如果不能避免，可能会对仪器造成损坏。
这些信息需要特别注意。
接地标识表示产品需要良好接地，否则可能对仪器及人身造成损害。
静电标识表示产品上的器件对于静电非常敏感，接触时要小心，以免造成触电危险表示产品启动后该区域带电，禁止用手触摸，以免造成触电。
化学品防护标识表示产品上的部分区域存在化学品危害，在使用时需要做好化学品的防护措施，以免造成人身伤害。
目录使用安全说明 (2)一总则 (2)二触电与灼伤预防 (2)三相关标识说明 (3)第一章技术参数 (5)第二章概述 (7)一基本原理 (7)二产品特点 (7)三系统描述 (7)四测量步骤 (8)第三章安装 (9)一拆箱检查 (9)二安装要求 (9)三通讯连接 (10)四接线端子示意图 (11)五取水预处理装置 (11)第四章运行和维护 (13)一试剂准备 (13)二软件介绍 (15)三配件更换 (22)四废液处理 (22)第一章技术参数抵氮水质分析仪13.00图1・1仪器尺寸图第二章概述一基本原理水样中以游离态的氨或镀离子等形式存在的氨氮与纳氏试剂反应生成淡红棕色络合物，该络合物的吸光度与氨氮的量成正比，在波长420nm下测量。

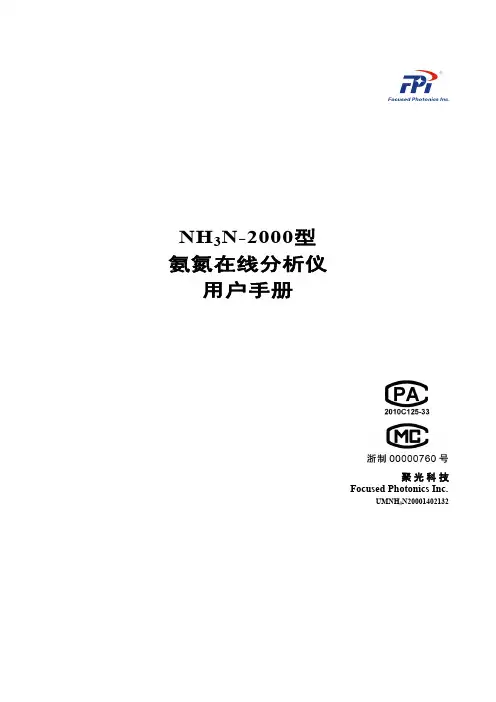

N H33N-200O N L I N E A N A L Y Z E R分析仪仪器操作手册目录第一章安全事项 (6)1.1 电气安全 (6)1.2 腐蚀性安全 (6)1.3 高温安全 (6)第二章系统概述 (7)2.1 适用范围 (7)2.2 主要特点 (7)2.3 技术参数 (8)第三章仪器安装 (9)3.1 拆箱和检查 (9)3.2 外观及尺寸 (9)3.3 位置要求 (9)3.4 机械安装 (10)3.5 管道连接 (11)3.6 电器连接 (13)3.7 通信设备 (15)第四章化学试剂配置 (16)4.1 注意事项 (16)4.2 配置试剂 (16)4.2.1 所需药品 (16)4.2.2 所需器皿 (16)4.2.3 试剂配制 (17)4.2.4 试剂瓶放置 (19)第五章使用入门 (19)5.1 认识在先分析仪 (19)5.2 工作原理 (19)第六章软件操作 (20)6.1 初始登录 (20)6.1.1主界面 (20)6.1.2操作登录 (20)6.1.3功能菜单......................................... 21_Toc2904542386.2 系统设置 (21)6.2.1功能概述 (21)6.2.2操作说明 (22)6.3 系统状态 (31)6.3.1 功能概述 (31)6.3.2 操作说明 (31)图6.24 系统状态界面 (32)6.4 数据管理 (32)6.4.1功能概述 (32)6.4.2 操作说明 (32)6.5 功能测试 (35)6.5.1 功能概述 (35)6.5.2 操作说明 (35)第七章维护 (36)7.1 维护安排 (36)7.2 系统清洗 (36)7.3 系统报警与故障处理 (37)第八章保修 (38)第一章安全事项请阅读以下简明的规则。
不遵守这些规则可能会导致危险或损坏仪器。
请阅读完整用户手册以获取有关安全事项的更详细信息。
氨氮在线水质分析仪NH3-N -line water quality analyzer使用说明书无锡点创科技有限公司目录试剂的使用与保存 (18)比色光源配置 (31)第一章安全预防措施特别声明总则请在开机运行前认真阅读本手册，并严格按照本手册说明进行操作，尤其注意所有有关危险和谨慎问题的说明，请不要擅自维修、拆装仪器上任意组件，否则可能会导致对操作人员的严重伤害和对仪器的严重损伤。
触电与灼伤预防维护或修理前务必断开电源；按照地方或国家规则进行电力连接；尽可能使用接地故障断路器；在连接操作条件下将操作单元接地；仪器供电端最好加装稳压电源和防浪涌抑制器，有效减少电网电压不稳对仪器造成的冲击；化学药品危险预防本设备所需的部分化学药品含有腐蚀性物质，在处理这些药品时，请参照本手册试剂章节中的相关内容，采取一定的预防措施。
标志第二章技术规格分析方法：国家标准HJ 536-2009《水质—氨氮的测定—水杨酸分光光度法》；测量范围： mg/L（可根据要求扩展或定制）；检测限：L精确度：≥100mg/L时，不超过±15%；＜100mg/L时，不超过±5mg/L；重现性：±5%；测量周期：最小测量周期为25分钟；采样周期：时间间隔（1～65530min任意设定）和24H整点时间测量模式；校准周期：时间间隔（1～65530min任意设定）和24H整点时间测量模式；维护周期：每月一次（根据使用现场实际情况而定）；信号输出：标准RS-232（RS485可选）和4～20mA（0～5V输出可选）；环境要求：温度可调的室内，建议温度+5～35℃；湿度≤90%（不结露）；电源：AC220×（1±）V，50×（1±）Hz，10A；尺寸：长500mm×宽350×高1350；其他：仪器异常自动报警；断电数据自动保存；7英寸6万色TFT触摸屏显示及指令输入；异常复位和断电后来电，仪器自动排出仪器内残留反应物，自动恢复工作状态。
