电容式传感器(传感器的理论设计及应用)

完整版电容式传感器课程设计方案一、课程概述本课程设计旨在介绍电容式传感器的原理、特点以及应用，通过实践操作和实验演示，培养学生的实际应用能力和创新思维能力。

课程设计涵盖了传感器的基础知识、电容式传感器的原理和构造、电容测量电路以及电容式传感器的应用场景等内容。

二、课程目标1.掌握电容式传感器的基本原理和构造；2.熟悉电容测量电路的设计与实现；3.理解电容式传感器在不同领域的应用；4.能够进行电容式传感器的实验操作和数据分析。

三、教学内容和方法1.电容式传感器的基础知识（4学时）-电容的基本概念和计算方法；-电容式传感器的分类和特点；-电容式传感器的工作原理。

2.电容式传感器的原理和构造（6学时）-电容式传感器的工作原理和应用范围；-常见的电容式传感器类型及其特点；-电容式传感器的结构和工作原理。

3.电容测量电路的设计（8学时）-常见的电容测量电路的设计原理；-电阻-电容（RC）电路的设计和实现；-桥式电阻-电容（RC）电路的设计和实现；-电容式传感器的输出信号处理和放大。

4.电容式传感器的应用（6学时）-温度测量与控制；-液位检测与控制；-压力传感与控制；-人机交互与触控技术。

5.实验操作和应用案例（6学时）-实验操作：电容的测量和计算；-实验操作：电容式传感器的特性测量；-应用案例：温度测量与控制；-应用案例：液位检测与控制。

四、教学评价1.实验报告和作业：根据实验操作和应用案例，学生需提交实验报告和作业，考察其对电容式传感器的理解和应用能力。

2.课堂讨论和展示：鼓励学生在课堂上参与讨论，展示自己对电容式传感器的理解和实验操作的结果。

3.课程项目：以小组形式设计一个电容式传感器的应用项目，要求学生能够设计并实现一个基于电容式传感器的控制系统，考察学生的创新思维和工程实践能力。

五、教材参考1.《传感器技术与应用》（第3版），明山，高等教育出版社。

2.《电容式传感器技术与应用》（第2版），姚文奇，机械工业出版社。

电容式传感器的原理及应用电容式传感器是在工业生产中广泛使用的一种传感器，其原理是利用电容变化来测量被监测物理量的变化。

这种传感器的应用范围非常广泛，从机械振动到压力，从液位到温度，几乎涵盖了所有与工业生产有关的物理量。

1. 传感器的工作原理电容式传感器的工作原理非常简单。

它由两个平行金属板组成，可以是圆形、方形或矩形。

其中一个板作为固定板，另一个则可移动，与被测的对象相接触。

当被测物体发生变化时，移动板与固定板之间的电容量就会发生变化。

电容量的大小与金属板的面积、间距以及介质的介电常数有关。

一般来说，介电常数越大，电容量也越大。

电容的大小可以用下面的公式来计算：C = εA/d其中，C是电容量，A是金属板的面积，d是金属板之间的距离，ε是介电常数。

2. 传感器的应用电容式传感器的应用非常广泛。

以下是几个常见的应用：（1）机械振动机械振动是许多设备故障的根源。

电容式传感器可以用来检测机械振动的幅度和频率，从而帮助工程师预测设备运行状态。

（2）压力电容式传感器可以用来测量压力的大小。

例如，在液压系统中，传感器可以用来监测液体压力，从而帮助确保系统正常工作。

（3）液位电容式传感器可以用来测量液体的液位。

例如，在油罐中，传感器可以用来监测油位，从而确保油罐中的油量不会过低或过高。

（4）温度电容式传感器可以用来测量物体的温度。

例如，在发动机中，传感器可以用来监测发动机的温度，从而确保发动机不会过热。

3. 传感器的局限性电容式传感器有一些局限性。

首先，它们只适用于测量固体或液体的物理量，而不能用来测量气体的物理量。

其次，它们只能测量电容量的变化，而无法直接测量物理量的大小。

最后，它们需要校准，以确保精度。

4. 结论电容式传感器是一种简单而有效的传感器，适用于测量许多与工业生产有关的物理量。

它的工作原理非常简单，非常适合用来监测机器和设备的状态。

虽然它们有一些局限性，但将它们与其他传感器结合使用可以极大地提高监测系统的准确性和效率。

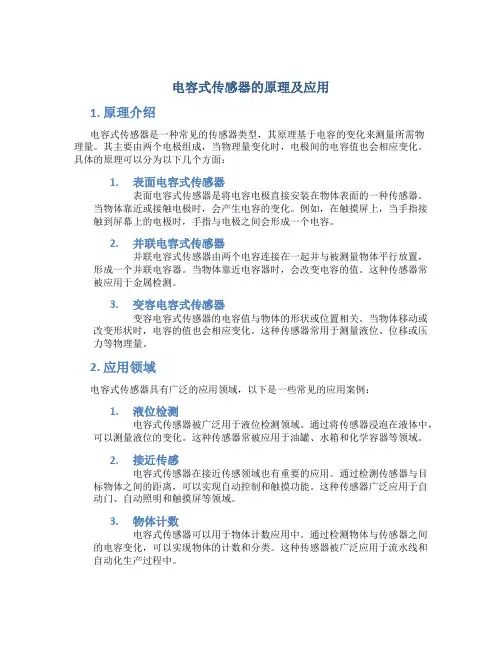

电容式传感器的原理及应用1. 原理介绍电容式传感器是一种常见的传感器类型，其原理基于电容的变化来测量所需物理量。

其主要由两个电极组成，当物理量变化时，电极间的电容值也会相应变化。

具体的原理可以分为以下几个方面：1.表面电容式传感器表面电容式传感器是将电容电极直接安装在物体表面的一种传感器。

当物体靠近或接触电极时，会产生电容的变化。

例如，在触摸屏上，当手指接触到屏幕上的电极时，手指与电极之间会形成一个电容。

2.并联电容式传感器并联电容式传感器由两个电容连接在一起并与被测量物体平行放置，形成一个并联电容器。

当物体靠近电容器时，会改变电容的值。

这种传感器常被应用于金属检测。

3.变容电容式传感器变容电容式传感器的电容值与物体的形状或位置相关。

当物体移动或改变形状时，电容的值也会相应变化。

这种传感器常用于测量液位、位移或压力等物理量。

2. 应用领域电容式传感器具有广泛的应用领域，以下是一些常见的应用案例：1.液位检测电容式传感器被广泛用于液位检测领域。

通过将传感器浸泡在液体中，可以测量液位的变化。

这种传感器常被应用于油罐、水箱和化学容器等领域。

2.接近传感电容式传感器在接近传感领域也有重要的应用。

通过检测传感器与目标物体之间的距离，可以实现自动控制和触摸功能。

这种传感器广泛应用于自动门、自动照明和触摸屏等领域。

3.物体计数电容式传感器可以用于物体计数应用中。

通过检测物体与传感器之间的电容变化，可以实现物体的计数和分类。

这种传感器被广泛应用于流水线和自动化生产过程中。

4.温度测量电容式传感器还可以用于温度测量。

通过使用特殊的电容介质，传感器可以测量物体的温度变化。

这种传感器常用于实验室和工业生产中，可以提供精确的温度测量。

总结：电容式传感器利用电容的变化来测量物理量的原理，具有广泛的应用领域，包括液位检测、接近传感、物体计数和温度测量等。

其原理简单，结构紧凑，对于许多应用场景都有很好的适应性。

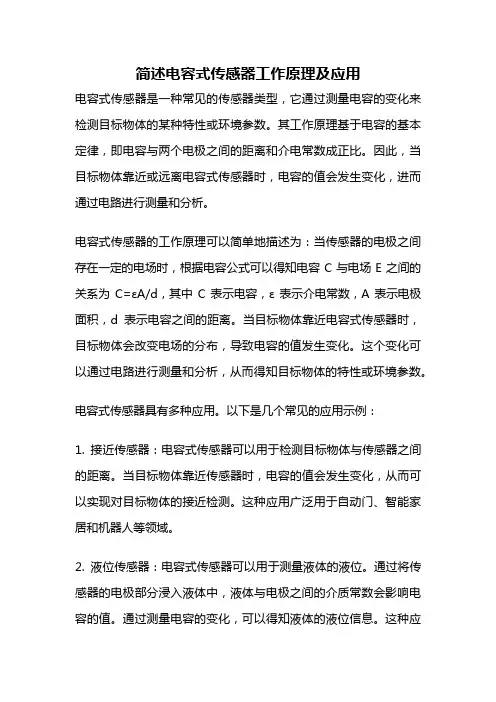

简述电容式传感器工作原理及应用电容式传感器是一种常见的传感器类型，它通过测量电容的变化来检测目标物体的某种特性或环境参数。

其工作原理基于电容的基本定律，即电容与两个电极之间的距离和介电常数成正比。

因此，当目标物体靠近或远离电容式传感器时，电容的值会发生变化，进而通过电路进行测量和分析。

电容式传感器的工作原理可以简单地描述为：当传感器的电极之间存在一定的电场时，根据电容公式可以得知电容C与电场E之间的关系为C=εA/d，其中C表示电容，ε表示介电常数，A表示电极面积，d表示电容之间的距离。

当目标物体靠近电容式传感器时，目标物体会改变电场的分布，导致电容的值发生变化。

这个变化可以通过电路进行测量和分析，从而得知目标物体的特性或环境参数。

电容式传感器具有多种应用。

以下是几个常见的应用示例：1. 接近传感器：电容式传感器可以用于检测目标物体与传感器之间的距离。

当目标物体靠近传感器时，电容的值会发生变化，从而可以实现对目标物体的接近检测。

这种应用广泛用于自动门、智能家居和机器人等领域。

2. 液位传感器：电容式传感器可以用于测量液体的液位。

通过将传感器的电极部分浸入液体中，液体与电极之间的介质常数会影响电容的值。

通过测量电容的变化，可以得知液体的液位信息。

这种应用常见于化工、石油和食品等行业。

3. 触摸传感器：电容式传感器可以用于触摸屏和触摸按钮等设备中。

当手指接触传感器时，手指与传感器之间的电场会发生变化，导致电容的值发生变化。

通过测量电容的变化，可以实现触摸的检测和定位。

这种应用广泛用于智能手机、平板电脑和汽车导航系统等设备中。

4. 湿度传感器：电容式传感器可以用于测量空气中的湿度。

通过将传感器的电极部分暴露在空气中，空气中的湿度会影响电容的值。

通过测量电容的变化，可以得知空气中的湿度信息。

这种应用常见于气象、农业和室内环境监测等领域。

电容式传感器通过测量电容的变化来检测目标物体的特性或环境参数。

它具有灵敏度高、响应速度快等优点，广泛应用于工业、农业、医疗和消费电子等领域。

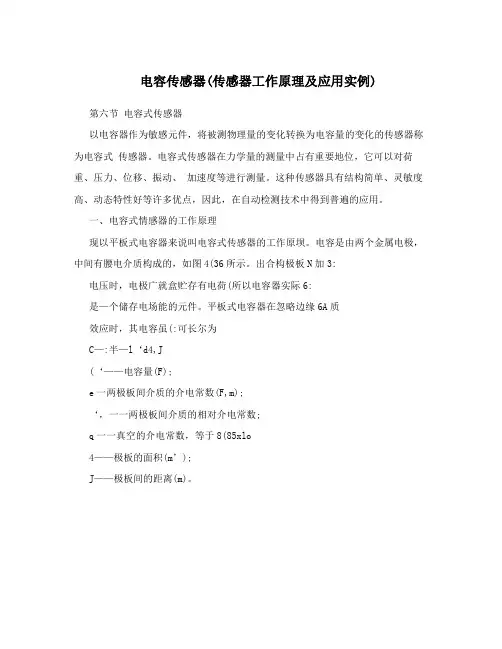

电容传感器(传感器工作原理及应用实例) 第六节电容式传感器以电容器作为敏感元件，将被测物理量的变化转换为电容量的变化的传感器称为电容式传感器。

电容式传感器在力学量的测量中占有重要地位，它可以对荷重、压力、位移、振动、加速度等进行测量。

这种传感器具有结构简单、灵敏度高、动态特性好等许多优点，因此，在自动检测技术中得到普遍的应用。

一、电容式情感器的工作原理现以平板式电容器来说叫电容式传感器的工作原坝。

电容是由两个金属电极，中间有腰电介质构成的，如图4(36所示。

出合构极板N加3:电压时，电极广就盒贮存有电荷(所以电容器实际6:是—个储存电场能的元件。

平板式电容器在忽略边缘6A质效应时，其电容虽(:可长尔为C—:半—l‘d4,J(‘——电容量(F);e一两极板间介质的介电常数(F,m);‘，一一两极板间介质的相对介电常数;q一一真空的介电常数，等于8(85xlo4——极板的面积(m’);J——极板间的距离(m)。

从上式可知，当其中的允、J、q中的任一项发生变化时，都会引起电容量c的变化。

在实际使用时，常使4、6f、q参数中的两项固定，仅改变其中—个参数来使电容量发生变化、根据上述工作原理(电容式传感器可分为三种类型，即改变极板面积的变面积式，改变圾板距离的变间隙式。

改变介电常数的变介电常数式。

在力学传感器中常使用变间隙式电容传感器。

二、电容式传感器的特点(1)结构简单(性能稳定(2)阻抗高，功率小;。

(3)动态响应好，灵敏度高，分辨力强:(4)没有由于振动引起的漂移;(5)闭试导线分布电容对测旦误差影响较大;(6)电容量的变化与极板间距离变化为非线性。

表小5列出了电容式与压电式、应变式、压阻式传感器之间的特性对比。

从表中可以看出电容式传感器在技术特性上比其它传感器有着一系列的优点。

三、电容式荷宣传感器四4(37所示为电容式荷重传感器的结构示意图。

’映在镍铅钥钠块厂加[出“排尺寸川间且等距的圆孔，在园孔内樊[:帖接村带绝缘支架的平板式电容器，然后将每个咀孔内的电容器并联。

电容式传感器的原理及应用电容传感器是将被测的非电量的变化转换为电容量变化的一种传感器,它不仅能测量荷重、位移、振动、角度、加速度等机械量,还能测量液面、料面、成分含量等热工参量。

这种传感器具有高阻抗、小功率、动态范围大、动态响应较快、几乎没有零漂、结构简单和适应性强等优点。

因此,电容传感器在自动检测技术中占有很重要的地位,并得到广泛的应用。

电容式传感器有着许多优点,应用也非常广泛,本文介绍了电容式传感器的工作原理,应用及发展趋势。

一．基本原理电容式传感器的基本原理是将被测量的变化转换成传感元件电容量的变化，再经过转换电路变成电信号输出。

由物理学可知,两个平行金属板组成的电容器,如果忽略了边缘效应,其电容为C =εS/d。

可见在三种参数中保持其中两个不变而仅仅改变第三个参数电容就会改变, 因此电容式传感器可以分为三种类型。

1.1 变间距型电容传感器如图(1) 所示,1为固定极板,2为可动极板。

当可动极板向上移动x ,则电容的增量为ΔC =εS/(d - x)-εS/d= -εS/d( x/(d - x)) =C0/d( x/(1 -x/d))所以灵敏度S =Δx=C0/d=C0/d(1 +x/d+x/d2+x/d3+……) 。

从上式中可以看出,电容的变化量与极板移动的位移有关,而且当x/d< < 1 时,可以近似地认为ΔC = S·x ，成线性关系。

为了提高灵敏度可以适当减小电容器初始间距和增大初始电容值。

1.2 变面积型电容传感器如图所示,下面的极板为动片,上面的极板为定片。

当动片与定片有一相对线位移时,两片金属极板的正对面积变化,引起电容量的变化。

当线位移x = 0 时,设初始电容量为C0 =εab/d,当x ≠0 时,Cx =ε(a - x) b/d= C0 (1 -x/a) ,因此ΔC = - C0x/a,灵敏度S = -C0/a 。

可见变面积型传感器是线性传感器,增大初始电容可以提高灵敏度。

电容传感器的原理及应用1引言用电测法测量非电学量时，首先必须将被测的非电学量转换为电学量而后输入之。

通常把非电学量变换成电学量的元件称为变换器；根据不同非电学量的特点设计成的有关转换装置称为传感器，而被测的力学量（如位移、力、速度等）转换成电容变化的传感器称为电容传感器。

从能量转换的角度而言，电容变换器为无源变换器，需要将所测的力学量转换成电压或电流后进行放大和处理。

力学量中的线位移、角位移、间隔、距离、厚度、拉伸、压缩、膨胀、变形等无不与长度有着密切联系的量；这些量又都是通过长度或者长度比值进行测量的量，而其测量方法的相互关系也很密切。

另外，在有些条件下，这些力学量变化相当缓慢，而且变化范围极小，如果要求测量极小距离或位移时要有较高的分辨率，其他传感器很难做到实现高分辨率要求，在精密测量中所普遍使用的差动变压器传感器的分辨率仅达到1～5 μm数量级；而有一种电容测微仪，他的分辨率为0.01 μm，比前者提高了两个数量级，最大量程为100±5 μm，因此他在精密小位移测量中受到青睐。

对于上述这些力学量，尤其是缓慢变化或微小量的测量，一般来说采用电容式传感器进行检测比较适宜，主要是这类传感器具有以下突出优点：(1)测量范围大其相对变化率可超过100%；(2)灵敏度高如用比率变压器电桥测量，相对变化量可达10-7数量级；(3)动态响应快因其可动质量小，固有频率高，高频特性既适宜动态测量，也可静态测量；(4)稳定性好由于电容器极板多为金属材料，极板间衬物多为无机材料，如空气、玻璃、陶瓷、石英等；因此可以在高温、低温强磁场、强幅射下长期工作，尤其是解决高温高压环境下的检测难题。

2原理及应用电容传感器的工作原理是利用力学量变化使电容器中其中的一个参数发生变化的方法来实现信号变换的。

根据改变电容器的参数不同，电容传感器可有3类：2.1改变极板遮盖面积的电容传感器图1是3种这类传感器的原理图，图1(a)中是利用角位移来改变电容器极板遮盖面积。
