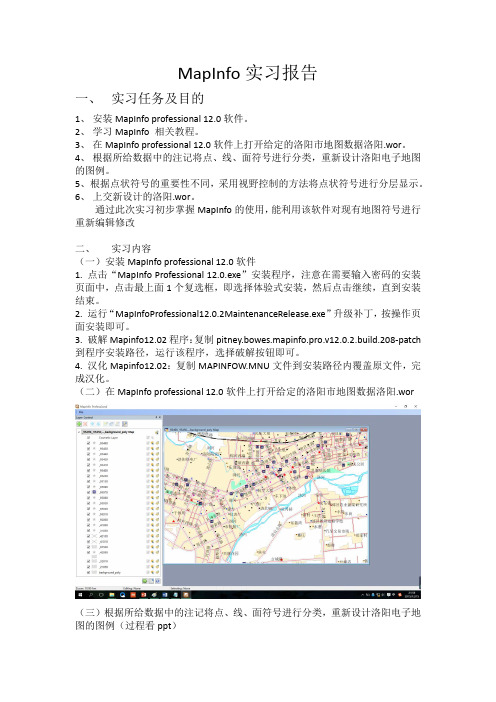

MapInfo实习报告一、实习任务及目的1、安装MapInfo professional 12.0软件。
2、学习MapInfo 相关教程。
3、在MapInfo professional 12.0软件上打开给定的洛阳市地图数据洛阳.wor。
4、根据所给数据中的注记将点、线、面符号进行分类，重新设计洛阳电子地图的图例。
5、根据点状符号的重要性不同，采用视野控制的方法将点状符号进行分层显示。
6、上交新设计的洛阳.wor。
通过此次实习初步掌握MapInfo的使用，能利用该软件对现有地图符号进行重新编辑修改二、实习内容（一）安装MapInfo professional 12.0软件1. 点击“MapInfo Professional 12.0.exe”安装程序，注意在需要输入密码的安装页面中，点击最上面1个复选框，即选择体验式安装，然后点击继续，直到安装结束。
2. 运行“MapInfoProfessional12.0.2MaintenanceRelease.exe”升级补丁，按操作页面安装即可。
3. 破解Mapinfo12.02程序：复制pitney.bowes.mapinfo.pro.v12.0.2.build.208-patch 到程序安装路径，运行该程序，选择破解按钮即可。
4. 汉化Mapinfo12.02：复制MAPINFOW.MNU文件到安装路径内覆盖原文件，完成汉化。
（二）在MapInfo professional 12.0软件上打开给定的洛阳市地图数据洛阳.wor（三）根据所给数据中的注记将点、线、面符号进行分类，重新设计洛阳电子地图的图例（过程看ppt）1对符号重新进行分类2重新设计图例（四）根据点状符号的重要性不同，采用视野控制的方法将点状符号进行分层显示三实习心得通过此次实习，我概略了解了MapInfor的功能，初步掌握了该软件的基本操作，能利用该软件对电子地图符号进行重建设计分类，对图例进行重新设计，等一些常规性操作，但更深层次的功能还有待进一步学习。
实习一认识地图（2学时）一、实习目的了解地形图中主要的地理要素的表示方法，熟悉比例尺、投影方式、注记、地形图分幅编号、地图坐标、方里网等。
二、原理与方法用遥感软件或者GIS软件读取地形图，并对地图要素及其辅助要素进行标示。
三、实习仪器与数据计算机，ENVI或者ArcView软件，1954年1：2.5万地形图。
四、实习步骤1、打开地形图（以ArcView软件为例）File—Extensions—JPEG(JFIF)Image support—OK（写步骤共2分）ArcView GIS 3.2—Cancel—New—Add Theme—路径—Image Data Source—地图—Ok2、新建面状图层进行标注View—New Theme（Point、Line、Polygon）—路径—名称。
3、输出标注图File—Export—输出JPEG格式图4、实习报告要求制出对地形图中的地理要素及其辅助要素进行标注的JPEG 格式图。
实习二 地图符号设计与制作（6学时）一、实习目的用Arc GIS 软件数字化地图要素并对点线面符号进行设计，掌握地图中点状符号、线状符号的设计，定性信息面状制图、等值区域制图等制图方法。
二、原理与方法通过ArcView 软件进行数字化提取点线面要素，并对点线面要素符号进行设计。
三、实习仪器与数据计算机、ArcView 软件，1954年1：10万地形图四、实习步骤1、建一个“点、线、面”主题（1）视图窗口界面中，选定“视图”（View ）下拉菜单中的 “New Theme ”项。
制图说明（2）在弹出的对话框内选择想要创建的新主题的图形要素类型（注意：只能选择点、线、面——多边形三种基本类型其中一种），并单击“OK”钮确认。
图2-1 创建新的Shape主题的视图（3）在随后出现的新的对话框内，指定ArcView将要创建的、您所想要添加的新主题的Shape文件的名称与保存位置，单击“OK”钮。
MapInfo实习指导2005年5月目录实习一初识MapInfo (2)实习二地图数字化与空间数据建库 (10)实习三 MapInfo空间分析 (16)实习四专题图与统计图的制作 (20)实习五地图布局窗口的使用与地图的打印输出 (29)实习六初识MapBasic (33)实习一初识MapInfo一、目的1．熟悉MapInfo系统环境，了解MapInfo的特点。
2．掌握MapInfo的工具使用。
二、要求学习MapInfo系统的启动，掌握各类工具条的使用。
三、MapInfo简介MapInfo是美国MapInfo公司的产品。
该公司始终致力于为用户提供先进的数据可视化、信息地图化技术，并将这些技术与主流业务系统集成，提供完整的解决方案。
ManInfo吸取了传统GIS系统的精华，并借助于计算机技术的发展，及时地将GIS的概念从中大型计算机的专用工作站引入到普通PC上，开创了一种崭新的地理信息系统模式，即桌面地图信息系统。
MapInfo的出现，吸引了越来越多的用户。
该产品自20世纪90年代初进入中国后，在各行各业得到了普遍的关注。
在统计、信息中心、测绘、邮电、水利、环保、油田、林业、军事、工商等部门得到了广泛的应用。
MapInfo Professional是第一个能够在Windows95上运行的真32位工业标准桌面地图信息系统，实现Clien/Server计算环境下与远程数据库的智能化共享与联接，开辟了桌面地图信息系统21世纪新纪元。
使用MapInfo Professional可以对数据进行更高级和更详尽的分析，从而从地域的观点对你的商务做进一步的了解，还可以预见到你定制的计划的效果，通过图层清晰地显示出发展趋势，帮助你制定行之有效的市场决策。
MapInfo Professional成为桌面地图信息系统的一个标准，与Microsoft Windows 95完全兼容。
Microsoft公司还与MapInfo公司合作，在Office 95中为用户提供了一些数据和地图随时使用。
识图是基础，用图是关键。
野外使用地图是在掌握识图基本知识的基础上进行的，是定向越野训练屮的重点内容。
（一）、实地判定方位1、利用指北针判定方位实地利用指北针判定方位是定向越野最基本的方法。
判定时，平持指北针，待磁针稳定后，磁针红色一端所指的方向，为实地的磁北方向，面向磁北，左西、右东、背后为南。
2、利用自然特征判定方位冇些地物、地貌由于受阳光、气候等自然条件的影响，形成了某种特征，可以利用这些特征來概略地判定方位。
①独立人树，通常是南而枝叶茂密，树皮较光滑；北而枝叶较稀少，树皮粗糙，有时还长青苔。
砍伐后，树桩上的年轮，北面间隔小，南面间隔大。
②突出地面的物体，如十.堆、土堤、山换、独立岩石和建筑物等，南面干燥，青草茂密, 冬季积雪融化较快；北面潮湿，易生青苔，积雪融化较慢。
土坑、沟渠和林中空地则相反。
③我国大部地区，尤其是北方，庙宇、宝塔的正门多朝南方；广大农村住房的正门一般也多朝南开。
3、利用北极星判定方位北极星，是正北天空一颗较亮的恒星，夜间找到北极星，就找到了正北方向。
（二）、标定地图实地使用地图，首先要标定地图。
1、用指北针标立标定方法同上。
利用指北针标定地图精度高，而且不易失误，是初学者标定地图最好的—种方法。
2、概略标定现地判明方位后，只要将地图上方对向实地北方，地图即己概略标定。
3、利用明显的地物、地貌点标定明显的地物点，如烟囱、小桥、独立树等；明显的地貌点，如山顶、鞍部、分水线耳合水线的转弯点、明显的山背倾斜变换点（即由陡变缓或由缓变陡的明显位置）等。
利用这些明显的点标定地图，前提是已知站立点的图上位置。
标定时，先确定站立点在地图上的位置，再在实地选择一个地图上也冇的地物点或地貌点，转动地图，使地图上的站立点和已选择的一地物点或地貌点构成的一条直线，与实地相应两点构成的一条直线概略重合，并口.方向一致，地图即已标定。
4、利用直长地物标定直长地物是指较直口长的线状地物，如道路、沟渠、电线、围墙等。
《地图学》课程实习大纲
地理信息系统专业教学实习大纲
一、实习目的与任务
目的：掌握MAPINFO软件数字化的功能并能够对相应图层的表结构进行操作，达到图形数据和属性数据的连接。
任务：用MAPINFO软件数字化华中农业大学地形图。
实习学分0.5，实习时间一周（5天）。
面向地理信息系统专业的学生。
二、实习内容与时间安排
第一天：安排工作任务。
每个学生数字化1：500的华中农业大学地形图一幅，利用MAPINFO软件，指导教师讲述一下具体要求，然后让学生尽可能的到实地看一下，了解实地情况对数字化有帮助。
第二天至第五天：在实验室进行数字化地形图，标注地物的属性值，最后上交实习成果。
三、实习方式与场所
实习主要是在实验室进行，主要是利用计算机及相应的数字化软件，采用集中讲述，个别问题单独解答的形式。
四、实习考核内容与考核方法
最后的考核主要是学生数字化的图件和实习总结综合起来打分。
图件是随堂检查，图件和实习总结在实习总成绩中各占40%，其余20%是实习中的表现。
实习成绩占最后课程总成绩的10%。
五、实习要求
实习期间学生不能迟到早退，如果有特殊情况必须向实验教师请假，学生要完成数字化的图件外，还要写一份实习总结，对这一周来的实习做个综合的书面总结。
六、主要参考书目
[1] 蔡孟裔，毛赞猷，田德森，周占鳌.新编地图学教程.北京.高等教育出版社，2001.4
[2] 张力果等.地图学.北京.高等教育出版社，1990
[3] 胡文亮，张军海主编.全数字化地图制图.西安.西安地图出版社，2001
撰稿人：苗洁
审稿人：贺立源。
实习二地图屏幕数字化一、实习目的掌握栅格图像配准、地图屏幕数字化的方法和步骤。
二、实习内容利用给定的河北地图删格图象（文件名HBDT.TIF），配准并通过鼠标手工跟踪显示在屏幕上的栅格图象来创建矢量地图对象。
三、实习要求地图屏幕数字化按层进行，地图要素分层及文件名如下：1.市域（面状要素，文件名SY）2.河流（线状要素，文件名SX）3.铁路（线状要素，文件名HCL）4.公路（线状要素，文件名QCL）5.城市（点状要素，文件名CS）6.注记（文本要素，文件名WB）四、实习相关知识1.MapInfo主要绘图工具和使用方法（1）“符号”按钮使用符号工具可以在地图上放置点符号。
条件是地图窗口被激活且图层可编辑。
给地图增加点符号的步骤如下：①单击“符号”按钮。
②单击地图上要加入符号的位置，点符号显示在该位置。
（2）“直线”按钮使用直线工具可以绘制直线。
条件是地图窗口被激活且一个图层可编辑。
要绘制水平、垂直或45°线，可以使用线工具时按住Shift键，注意区域或边界的框线不是线。
因此，若使用线工具绘制矩形，MapInfo将不把它看成区域，不能渲染其内部或在其中进行搜索。
绘制直线的步骤如下：①点击“直线”按钮并将鼠标指针移到要开始绘制直线的位置。
②按住鼠标键不放，拖延鼠标指针，使屏幕上出现一条线，其长度随着鼠标指针的移动而变化。
到目标位置时，再松开鼠标键。
18（3）“折线”按钮使用折线工具可以绘制折线（相连但不闭合的直线序列）。
条件是地图窗口被激活且一个图层可编辑。
折线可以被整形和进行平滑处理。
绘制折线的步骤如下：①单击折线按钮，将出现的折线工具光标移到要开始绘制的位置，并单击鼠标键左键。
②移动折线工具光标，绘制第一条直线线段。
若希望终止当前直线段并从终点处开始连续绘制下一线段时，单击鼠标左键。
③重复步骤②。
在最后一个终点处双击鼠标左键，可结束折线绘制。
（4）“圆弧”按钮使用圆弧工具可以绘制大小和形状为四分之一个椭圆的圆弧。
实习一数字化一、目的要求1、了解从纸质图形转化为计算机数字图形数据的基本过程，掌握数字地图制图软件系统中，地图数据输入系统的处理方法。
2、选用扫描方式，将山东省政区图进行数字化，作为今后相关实习内容的基础图件。
3、要求：（1）点、线、面要素分别数字化在不同的表中（2）创建“city.TAB”,保存居民点要素；创建“region.TAB”,保存行政区划要素；创建“road.TAB”,保存道路要素。
二、实习内容1、地图配准2、数字化：点（行政中心）、线（道路）、面（地级市行政区域）三、注意事项1、进行配准时，控制点尽量选择位置明显且坐标容易读取的点；2、数字化过程中，一定要认真，在弯曲处，尽量多录入一些点；3、注意随时存盘。
四、实习过程1、图像配准打开MapInfo Professional软件，选择“Home”标签，选择“open table”，出现打开表对话框，将对话框中的文件类型定为栅格图像（Raster Image）；选择正确的路径，找到“SDJT.JPG”文件（图1-1）。
图1-1 选择要进行数字化的栅格文件单击打开按钮，出现下列提示框：出现下列提示框：“你想简单地显示图像或配准它使其具有地理坐标？”（图1-2）。
图1-2 对打开的栅格图像显示进行设置单击配准按钮，窗口出现图像配准对话框（图1-3）。
图1-3 栅格图像配准对话框单击投影按钮，出现投影悬着对话框，选择与原图匹配的地图投影（图1-4）。
图1-4 选择地图投影读取给定的山东省各市县的地理坐标，进行图像配准（图1-5）。
图1-5 增加控制点单击图像配准对话框中的新建按钮，重复上一步骤，增加控制点。
当控制点增加到不少于3个时，图像配准对话框中出现配准误差值，如果误差太大，则重新采控制点，或编辑控制点坐标，直到满意为止。
按确定按钮，完成栅格图像的配准。
2、建立图层栅格图像配准后，即在MapInfo Professional软件主窗口中显示出来（图1-6）。
实习一数字化
一、目的要求
1、了解从纸质图形转化为计算机数字图形数据的基本过程，掌握数字地图制图软件系统中，地图数据输入系统的处理方法。
2、选用扫描方式，将山东省政区图进行数字化，作为今后相关实习内容的基础图件。
3、要求：
（1）点、线、面要素分别数字化在不同的表中
（2）创建“city.TAB”,保存居民点要素；创建“region.TAB”,保存行政区划要素；创建“road.TAB”,保存道路要素。
二、实习内容
1、地图配准
2、数字化：点（行政中心）、线（道路）、面（地级市行政区域）
三、注意事项
1、进行配准时，控制点尽量选择位置明显且坐标容易读取的点；
2、数字化过程中，一定要认真，在弯曲处，尽量多录入一些点；
3、注意随时存盘。
四、实习过程
1、图像配准
打开MapInfo Professional软件，选择“Home”标签，选择“open table”，出现打开表对话框，将对话框中的文件类型定为栅格图像（Raster Image）；选择正确的路径，找到“SDJT.JPG”文件（图1-1）。
图1-1 选择要进行数字化的栅格文件
单击打开按钮，出现下列提示框：出现下列提示框：“你想简单地显示图像或配准它使其具有地理坐标？”（图1-2）。
图1-2 对打开的栅格图像显示进行设置
单击配准按钮，窗口出现图像配准对话框（图1-3）。
图1-3 栅格图像配准对话框
单击投影按钮，出现投影悬着对话框，选择与原图匹配的地图投影（图1-4）。
图1-4 选择地图投影
读取给定的山东省各市县的地理坐标，进行图像配准（图1-5）。
图1-5 增加控制点
单击图像配准对话框中的新建按钮，重复上一步骤，增加控制点。
当控制点增加到不少于3个时，图像配准对话框中出现配准误差值，如果误差太大，则重新采控制点，或编辑控制点坐标，直到满意为止。
按确定按钮，完成栅格图像的配准。
2、建立图层
栅格图像配准后，即在MapInfo Professional软件主窗口中显示出来（图1-6）。
图1-6配准后的栅格图像
点击“Table”标签，选择“New Table”，在“Creat New Table”对话框内选择“Add to Current Mapper”选项，在“Table Structure”对话框内选择“Create New”（图1-7）。
图1-7 新建表
单击“Creat”按钮，弹出新建表结构对话框，在该对话框中进行表结构的设置（图1-8），即创建属性字段。
这时创建的是一个与配准的栅格图像具有相同数学要素的空白图层。
图1-8新表结构设置
选择“Home”标签，选择“Tool Windows”标签，选择“layers”，打开图层控制对话框。
图1-9图层控制对话框
选择要数字化的图层，单击editable标签把要数字化的图层设为可编辑状态，这时就可以利用MapInfo工具栏内的点、线、面等绘图工具进行数字化和编辑，数字化的内容保存在新建图层中。
如果不能一次性完成数字化工作，在退出时请保存工作空间，下次就
可以直接打开工作空间继续数字化工作。
选择“SPATIAL”标签，选择“Style”，设置点状符号、面状符号、和线长符号的颜色、形状、尺寸等。
如下图，设置点符号的形状和大小
设置好符号之后，就可以数字化了。
选择“Insert”，若数字化点要素，则单击“Symbol”，如下图
然后，单击在底图上单击要数字化的城市，如下图
绘图工具条中的点编辑工具，找到山东省17个地级市城市符号的中心点单击鼠标左健，数字化图上所有城市的点位。
数字化完成后，选择“Table”标签，选择“Save”，选择“Save Table”，保存到“city.TAB”,保存居民点要素
选择绘图工具条中的折线编辑工具，以图上铁路或公路的源头作为起点单击鼠标，然后依次寻找铁路或公路上欲数字化的点并单击鼠标，直至铁路或公路另一端点，双击鼠标结束。
保存到“region.TAB”,保存道路要素。
选择绘图工具条中的多边形编辑工具，数字化山东省17个地级市范围。
方法同上，但表示结束的鼠标双击使得终点与起点自动连接形成封闭的多边形。
对于邻近公共部分尽量使用MapInfo的snap功能：S键为snap双向选择键，当snap功能键起作用时，可自动捕捉光标一定范围内已数字化的点，按住shift键则可捕捉公共线段。
保存到“region.TAB”,保存行政区划要素。
如发现数字化点位不准，在图层可编辑的情况下，选择“SPATIAL”标签下的“Nodes”利用整形按钮和加点按钮或进行调整。
如下图：
实习二绘制山东省人口分布地图和人口性别比图
一、目的要求
1、掌制图数据的任意分级方法
2、绘制山东省人口性别比图
二、实习内容
1、对第一次实习的结果进行属性数据的编辑，将山东省17地市的男性、女性人口进行属性数据的输入；
2、计算17地市的人口性别比；
三、实习过程
1.修改表结构，创建字段
打开表“region.tab”，选择“Table”标签，选择“Table”，选择“Modify Structure”，如下图
出现修改表结构对话框（与新表结构对话框相同）。
增加男性人口数、女性人口数、性别比等字段，其数据类型均为十进制型。
（6）选择“Table”，选择“New Browser”，打开浏览窗口，使地图窗口及浏览窗口再现。
在浏览窗口中输入各地区男女人口数数据。
2.计算性别比
修改“region.tab”表结构，在表中增加字段“性别比”，字段类型为浮点型。
性别比计算公式为每100名女性对应的男性，即性别比=（女性人口数/男性人口数）*100
选择“Table”标签，选择“Update Column”，打开更新列对话框，如下图：
单击“对话框中的表达式右侧的“Assist”按钮，打开表达式对话框，在“列”列表中，选择“女性人口数”在操作数列表中选择“/”,然后再在“列”列表中选择“男性人口数”，选择操作数列表中的“*”，最后输入100，函数表达式如下图所示：
单击确定按钮。
3.人口性别比专题地图的绘制
选择“Map”标签，选择“Map”，以地图窗口的方式打开“region.tab”.选择“Map”标签下的“add Theme”，创建专题地图，选择合适的地图表示方法，采用至少3种以上地图表达方法绘制人口性别比地图。
实习三专题地图设计与编绘实习
一、目的要求
1、掌握并理解各种地理数据表示方法
2、了解专题地图的编图过程，初步掌握专题地图设计的技能。
3、地图设计要清晰、规范。
4、写一份简要的专题地图编辑与设计说明，内容包括：数据选取及处理，地图要素选取，表示方法选取，地理底图设计、图面设计与配置、图例设计等。
二、实验用具
山东省政区图、山东省统计年鉴。
三、实验内容
1.至少用三种不同的方法编绘山东省人口分布图
2.采用至少两种以上方法，创建2004年山东省农牧业产量分布图（主要包括粮食总产量、油料产量、水果产量、肉类产量、奶类产量和蔬菜产量），具体数据参考2004年山东省统计年鉴中第二十二篇中的统计数据。
四、注意事项
1、表示方法的选择要合理。
2、附图的设计要与主题内容密切相关。
3、注记要简练，整饰要规范。
添加图例控件、指北针控件和比例尺控件的方法是工具——工具管理器，将需要的工具添加进来，然后即可使用。
