注：1）锻造阀门阀体材质组织致密，不容易有缺陷，结构尺寸不受模具限制，承压性能可靠，多用于高压、氧气工况、小口径或其他小批量的阀门制造上，一般在高温、高压或低温或特殊介质下选择锻件；铸件一制造阀门零件材料很多，包括各种不同牌号的黑色金属和有色金属及其合金、各种非金属材料等。
制造阀门零件的材料要根据下列因素来选择：二、可锻铸铁：适用于公称压力PN≤2.5MPa，温度为-30～300℃的水、蒸汽、空气及油品介质，常用牌号有：KTH300-06、KTH330-08、KTH350-10。
三、球墨铸铁：适用于PN≤4.0MPa，温度为－30～350℃的水、蒸汽、空气及油品等介质。
常用牌号有：QT400-15、QT450-10、QT500-7。
四、碳素钢（WCA、WCB、WCC）：适用于公称压力PN≤32.0MPa，适用于工作温度在-29~+425℃之间的中、高压阀门，其中16Mn、30Mn 工作温度为-29～595℃，常用来代替ASTM A105.常用牌号有WC1、WCB、ZG25及优质钢20、25、30及低合金结构钢16Mn。
五、低温碳钢（LCB）：适用于公称压力PN≤6.4Mpa,温度≥-196℃乙烯，丙烯，液态天然气，液氮等介质，常用牌号有ZG1Cr18Ni9、0Cr18Ni9、1Cr18Ni9Ti、ZG0Cr18Ni9.六、合金钢（WC6、WC9），适用于工作温度在-29～595℃之间的非腐蚀性介质的高温高压阀门；WC5、WC9适用于工作温度在-29～650℃之间的腐蚀性介质的高温高压阀门。
七、奥氏体不锈钢，适用于工作温度在-196～+600℃之间的腐蚀性介质的阀门。
第二节密封面材料密封面是阀门最关键的工作面，密封面质量的好坏关系到阀门的使用寿命，通常密封面材料要考虑耐腐蚀，耐擦伤，耐冲蚀，抗氧化等因素。
通常分两大类：（一）软质材料1、橡胶（包括丁睛橡胶，氟橡胶等）2、塑料（聚四氟乙烯，尼龙等）（二）硬密封材料1、铜合金（用于低压阀门）2、铬不锈钢（用于普通高中压阀门）3、司太立合金（用于高温高压阀门及强腐蚀阀门）4、镍基合金（用于腐蚀性介质）第三节阀杆材料阀杆在阀门开启和关闭过程中，承受拉、压和扭转作用力，并与介质直接接触，同时和填料之间还有相对的摩擦运动，因此阀杆材料必须保证在规定温度下有足够的强度和冲击韧性，有一定的耐腐蚀性和抗擦伤性，以及良好的工艺性。
注：1）锻造阀门阀体材质组织致密，不容易有缺陷，结构尺寸不受模具限制，承压性能可靠，多用于高压、氧气工况、小口径或其他小批量的阀门制造上，一般在高温、高压或低温或特殊介质下选择锻件；铸件一制造阀门零件材料很多，包括各种不同牌号的黑色金属和有色金属及其合金、各种非金属材料等。
制造阀门零件的材料要根据下列因素来选择：二、可锻铸铁：适用于公称压力PN≤2.5MPa，温度为-30～300℃的水、蒸汽、空气及油品介质，常用牌号有：KTH300-06、KTH330-08、KTH350-10。
三、球墨铸铁：适用于PN≤4.0MPa，温度为－30～350℃的水、蒸汽、空气及油品等介质。
常用牌号有：QT400-15、QT450-10、QT500-7。
四、碳素钢（WCA、WCB、WCC）：适用于公称压力PN≤32.0MPa，适用于工作温度在-29~+425℃之间的中、高压阀门，其中16Mn、30Mn 工作温度为-29～595℃，常用来代替ASTM A105.常用牌号有WC1、WCB、ZG25及优质钢20、25、30及低合金结构钢16Mn。
五、低温碳钢（LCB）：适用于公称压力PN≤6.4Mpa,温度≥-196℃乙烯，丙烯，液态天然气，液氮等介质，常用牌号有ZG1Cr18Ni9、0Cr18Ni9、1Cr18Ni9Ti、ZG0Cr18Ni9.六、合金钢（WC6、WC9），适用于工作温度在-29～595℃之间的非腐蚀性介质的高温高压阀门；WC5、WC9适用于工作温度在-29～650℃之间的腐蚀性介质的高温高压阀门。
七、奥氏体不锈钢，适用于工作温度在-196～+600℃之间的腐蚀性介质的阀门。
第二节密封面材料密封面是阀门最关键的工作面，密封面质量的好坏关系到阀门的使用寿命，通常密封面材料要考虑耐腐蚀，耐擦伤，耐冲蚀，抗氧化等因素。
通常分两大类：（一）软质材料1、橡胶（包括丁睛橡胶，氟橡胶等）2、塑料（聚四氟乙烯，尼龙等）（二）硬密封材料1、铜合金（用于低压阀门）2、铬不锈钢（用于普通高中压阀门）3、司太立合金（用于高温高压阀门及强腐蚀阀门）4、镍基合金（用于腐蚀性介质）第三节阀杆材料阀杆在阀门开启和关闭过程中，承受拉、压和扭转作用力，并与介质直接接触，同时和填料之间还有相对的摩擦运动，因此阀杆材料必须保证在规定温度下有足够的强度和冲击韧性，有一定的耐腐蚀性和抗擦伤性，以及良好的工艺性。

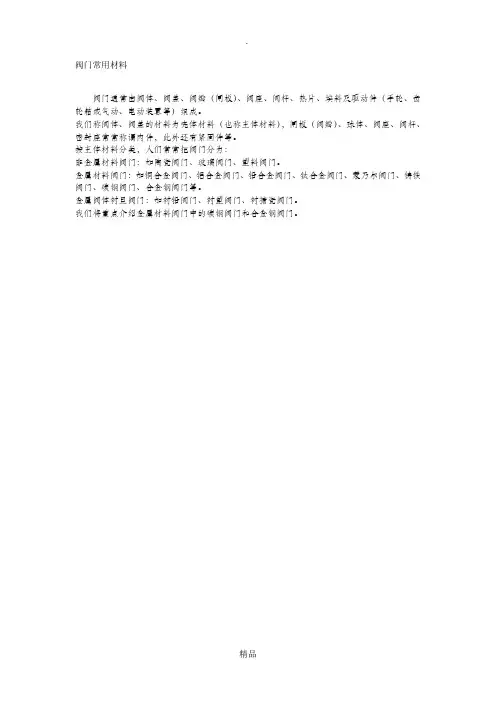

阀门常用材料阀门通常由阀体、阀盖、阀瓣（闸板）、阀座、阀杆、热片、填料及驱动件（手轮、齿轮箱或气动、电动装置等）组成。
我们称阀体、阀盖的材料为壳体材料（也称主体材料），闸板（阀瓣）、球体、阀座、阀杆、密封座常常称谓内件，此外还有紧固件等。
按主体材料分类，人们常常把阀门分为：非金属材料阀门：如陶瓷阀门、玻璃阀门、塑料阀门。
金属材料阀门：如铜合金阀门、铝合金阀门、铅合金阀门、钛合金阀门、蒙乃尔阀门、铸铁阀门、碳钢阀门、合金钢阀门等。
金属阀体衬旦阀门：如衬铅阀门、衬塑阀门、衬搪瓷阀门。
我们将重点介绍金属材料阀门中的碳钢阀门和合金钢阀门。
壳体常用材料的使用温度范围国产材料（表3－1）表3－1国产材料的使用温度范围2美国ASTM材料（表3－2）二、材料的压力—温度等级1. 中国数据（表3-4～表3-19）.注：1.最大允许工作压力指无冲击表压。
2. PN2.0MPa 法兰用于200℃以上及PN5.0～42.0MPa 法兰用于400℃以上时，应注意不要使法兰承受急剧的外载荷或温度差的变化，以防止发生泄漏。
3. 对于中间压力或温度值允许用线性插值法求得。
①工作温度475℃ ②工作温度500℃ ③工作温度510℃ ④工作温度435℃⑤此等级是在最大工作540℃温度时的工作压力表3－5钢制阀门的压力—温度等级注： 1.当工作温度为表中温度级之间值时，可用内插法决定最大工作压力。
2.当阀门的主要零件有采用塑料、橡胶等非金属材料或力学性能和温度极限低于表中的材料时，不能使用此表3.对表中未列钢种可采用计算方法确定：式中〖σ〗t —计算温度t （℃）时的材料许用应力值（MPa ） 〖σ〗t —200℃时的材料许用应力值（MPa ） 2 美国的有关标准中，1.1类材料的压力—温度等级见表3－6及表3－7。
1.1类材料包括：A105（a ）、A155－70（e ）、A350－LF2（d ）、A516.70（a ）（g ）、A675.70、A155－KC70（e ）、A216－WCB （a ）、A515－70（a ）、A537C1.1（d ）、A696Gr.C （a ）。
阀门常用材料阀门通常由阀体、阀盖、阀瓣（闸板）、阀座、阀杆、热片、填料及驱动件（手轮、齿轮箱或气动、电动装置等）组成。
我们称阀体、阀盖的材料为壳体材料(也称主体材料），闸板（阀瓣）、球体、阀座、阀杆、密封座常常称谓内件，此外还有紧固件等.按主体材料分类，人们常常把阀门分为：非金属材料阀门：如陶瓷阀门、玻璃阀门、塑料阀门。
金属材料阀门：如铜合金阀门、铝合金阀门、铅合金阀门、钛合金阀门、蒙乃尔阀门、铸铁阀门、碳钢阀门、合金钢阀门等。
金属阀体衬旦阀门：如衬铅阀门、衬塑阀门、衬搪瓷阀门。
我们将重点介绍金属材料阀门中的碳钢阀门和合金钢阀门。

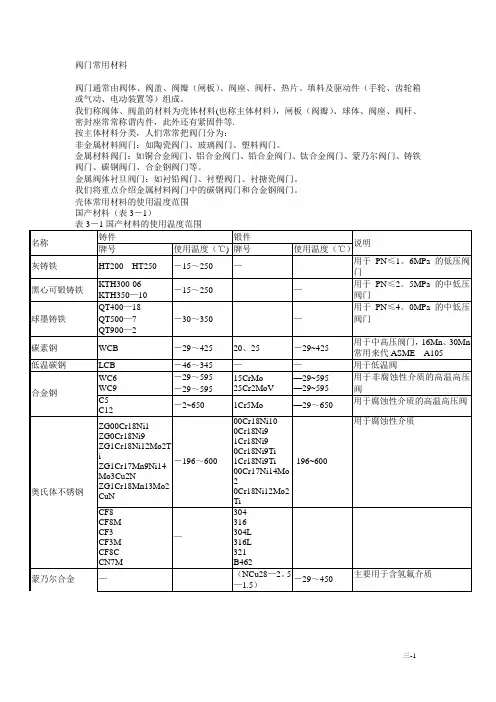

壳体常用材料的使用温度范围国产材料（表3－1）1. 中国数据（表3-4～表3—19）注：1。
最大允许工作压力指无冲击表压.2。
PN2。
0MPa法兰用于200℃以上及PN5.0～42。
0MPa法兰用于400℃以上时，应注意不要使法兰承受急剧的外载荷或温度差的变化，以防止发生泄漏。
3。
对于中间压力或温度值允许用线性插值法求得.①工作温度475℃②工作温度500℃③工作温度510℃④工作温度435℃⑤此等级是在最大工作540℃温度时的工作压力2。
当阀门的主要零件有采用塑料、橡胶等非金属材料或力学性能和温度极限低于表中的材料时,不能使用此表3.对表中未列钢种可采用计算方法确定：式中〖σ〗t-计算温度t（℃)时的材料许用应力值（MPa）〖σ〗t—200℃时的材料许用应力值(MPa）2 美国的有关标准中，1。
1类材料的压力—温度等级见表3－6及表3－7.1。
1类材料包括：A105（a）、A155－70(e）、A350－LF2（d）、A516。
70（a）（g）、A675。
70、A155－KC70(e）、A216－WCB(a）、A515－70（a)、A537C1。
1（d)、A696Gr。
C（a)。
其中带括号的字母表示：（a）允许使用,但不推荐长时间使用温度超过425℃；（d)不超过345℃；（e）不超过370℃;（g）不超过425℃.9.1。
WCB/LCB/LCC/WC6/WC 在阀门中是什么材质？W, Wrought, 铸造；C-Carbon steel 碳钢；A，B，C 表示钢种强度值由低到高WCA,WCB,WCC 表示的是碳钢，ABC 表示强度级别，一般常用WCB 。
WCB 对应的管道材质应为A106B ，对应锻件材质为A105 。
WC6 是合金钢的铸件，对应管道材质约为A355 P11 ，锻件为A182 F11 ；另外还有WC9 ，耐高温合金钢，对应约为A355 P22 ，锻件对应A182 F22 。
WC 可焊性铸件LCB/LCC （ASTM A352 ）低温碳钢ITCS 为进行冲击韧性碳钢; Impact Test C=Carbon S=Steel （A350 ）Split body 分体式，side entry 侧装（指执行机构）对应的是TOP entry 上装式阀门常用的碳素钢铸件和锻件材料表阀门常用ASTM 材料锻、铸件对照表( ASME B16.5 )注：1）锻造阀门阀体材质组织致密，不容易有缺陷，结构尺寸不受模具限制，承压性能可靠，多用于高压、氧气工况、小口径或其他小批量的阀门制造上，一般在高温、高压或低温或特殊介质下选择锻件；铸件一般只适用于中低压，多用于标准化的成型阀门的批量生产上。
2）材料A351 CF3M 跟A182 F316L 区别: 两个标准对应的材质都是316 不锈钢。
CF3M 表示铸件，常用作阀门材料。
相对应的锻钢代号是A182 F316L 。
ASTM A216 WCB 是铸件，其锻件是A105 ；SS304 的铸件是A351-CF8 ，锻件是A182-F304 。
阀门材质选择制造阀门零件材料很多，包括各种不同牌号的黑色金属和有色金属及其合金、各种非金属材料等。
制造阀门零件的材料要根据下列因素来选择：1、工作介质的压力、温度和特性。
2、该零件的受力情况以及在阀门结构中所起作用。
3、有较好的工艺性。
剪应力与抗拉强度关系
我们在设计的时候常常取许用剪切应力,在不同的情况下安全系数不同,许用剪切应力就不一样...校核各种许用应力常常与许用拉应力有联系,而许用材料的屈服强度(刚度)与各种应力的关系一拉伸
钢材的屈服强度与许用拉伸应力的关系
[δ ]= δu/n n为安全系数
二剪切
许用剪应力与许用拉应力的关系
1 对于塑性材料 [τ]=0.6—0.8[δ]
2 对于脆性材料 [τ]=0.8--1.0[δ]
三挤压
许用挤压应力与许用拉应力的关系
1 对于塑性材料 [δj]=1.5—2.5[δ]
2 对于脆性材料 [δj]=0.9—1.5[δ]
注：：[σj]=(1.7—2)[σ]（部分教科书常用）
四扭转
许用扭转应力与许用拉应力的关系:
1 对于塑性材料 [δn]=0.5—0.6[δ]
2 对于脆性材料 [δn]=0.8—1.0[δ]
轴的扭转变形用每米长的扭转角来衡量。
对于一般传动可取[υ]=0.5°--/m;对于精密传动，可取[υ]=0.25°—0.5°/M；对于要求不严格的轴，[υ]可大于1°/M计算。
五弯曲
许用弯曲应力与拉应力的关系:
1 对于薄壁型钢一般采用轴向拉伸应力的许用值.。
