利用Excel进行供暖系统计算呼和浩特铁路局勘测设计院王华章中铁十八局豆亚利摘要介绍了利用Excel电子报表软件进行房间热负荷计算，编制与使用计算表格与公式的方法，根据使用者的习惯自行编制，减少人工计算量。
关键词 Excel 热负荷计算围护结构Heating System Computing By ExcelBy Wang huazhang and Dou yaliAbstract Describes how to use Microsoft Excel to computing room heating load，the method to compile and apply the computing formula and the tabulations according to the engineer’s habits，to minimize their manual work.Keywords Excel heat load calculating building envelope Huhhot Railway Reconnaissance And Design Academy在水暖工程设计中，有许多计算简单、单调且重复性较多，人工计算费时费力。
随着计算机的普及，各种各样的设计用软件也逐渐普及起来。
但由于软件价格较贵，且使用起来并不十分方便，因此许多设计人员仍采用人工计算的方法。
利用Excel电子报表软件，我们可以将许多水暖设计中常用的计算制成表格，只需人工输入原始数据和公式，利用计算机计算，保证了准确性，降低了设计者、复核者的计算工作量，提高了工作效率。
下面主要介绍一下利用Excel编写房间热负荷计算表。
房间热负荷计算是我们进行房间采暖系统设计的最基本的、必不可少的计算，但采用人工计算单调费时，而利用Excel计算，计算方法与计算表格与人工计算完全一样，但却省去了人工计算的烦琐。
---------------------------------------------------------------范文最新推荐------------------------------------------------------ 基于EXCEL加热炉热平衡计算软件设计摘要：加热炉是热轧厂内不可缺少的设备，其工作状态将对热轧产品质量和生产成本产生直接的影响。
目前，尽管整体上国内冶金企业中加热炉的自动控制水平已有很大提高，但仍有一定数量的加热炉的控制水平比较落后，难以保证钢坯的加热质量，同时还造成燃料浪费及烟气污染环境等问题。
为了解决这些问题，提高加热炉的控制水平，我会在EXCEL环境下开发一个对连续式加热炉中的诊断软件，帮助企业更好管理。
关键词：加热炉；自动控制；环境；控制水平；诊断软件10369A Diagnostic Software Of Continuous Furnace In Excel EnvironmentAbstract: The heating furnace is the Indispensable equipment of the factory, Its working status directly impact1 / 26on product quality and production cost of hot rolled. At present, although the level of The automatic control of domestic metallurgical enterprises’ heating furnace Has been greatly improved, but there are a certain number of heating furnace control level is relatively backward, it ensure the quality of billet heating, at the same time it also brings the problems such as waste fuel and smoke pollution of the environment. In order to solve these problems and improve the control level of heating furnace, I will develop a diagnostic software of continuous furnace in EXCEL environment to help enterprises to better management.Keywords:The heating furnace; Automatic control; Environment; Control level; Diagnostic software目录摘要iAbstracti---------------------------------------------------------------范文最新推荐------------------------------------------------------ 目录ii1绪论11.1课题背景及意义11.1.1目前国内外能源消耗状况11.1.2国内外炉窑发展状况31.1课题背景及意义选取科学的计量与对比测试方法是进行热工测定的基本前提。
用!"#!$计算供暖热负荷清华大学华君!刘建华陈矣人叶瑞芳摘要利用%&’()*)+,!"#!$软件在重复计算方面的优势，对-层以下及-层以上建筑的热负荷分别进行了计算，实际使用效果良好。
关键词供暖热负荷计算%&’()*)+,!"#!$函数宏!""#$%&’$()(*+$%,(-(*’./0.1’(23&’$)4#(&5%&#%6#&’$()!"#$%&$’"，()$&)%’*$%，+*,’-).,’%’/-,0$)1%’2!"#$%&’$!"#$%&’()"*+"%’"&),-.$/0,1,-’23425$%0)6)"’)*/,768’"’$,%，/"9/89"’)1’()()"’$%&9,"*1,-:8$9*$%&186’,"%*,+)0-1’,0$)1，,:’"$%$%&1"’$1-"/’,0;0)189’1<()*+,%-#()"’$%&9,"*1，/"9/89"’$,%，.$/0,1,-’23425，7"/0,=-8%/’$,%"!"#$%&’()$#*+,"#-.，/&#$(!!引言供暖热负荷计算是供暖设计的基础。
在实际工程中，建筑条件的不确定性使得热负荷计算非常繁复。
%&’()*)+,!"#!$软件具有良好的计算功能，且能根据实际计算的需要来编制函数宏。
函数宏可扩展!"#!$标准函数的范围及功能［.］。
"#层及#层以下建筑的热负荷计算"$"热负荷计算基础民用建筑中，供暖耗热量主要考虑建筑物外围护结构的耗热量和冷空气渗透耗热量，其中围护结构基本耗热量可按下式计算［/］：!."#$%（&0’&10）（.）式中!.———围护结构基本耗热量，2；%———围护结构传热系数，2／（3/・4）；$———围护结构的面积，3/；&0———供暖室内计算温度，4；&10———供暖室外计算温度，4；#———温差修正系数。
用EXCEL编制手算结构的锅炉热力计算程序
华北电力大学 鲍志勇 刘彦丰 韩中合
摘 要 作者在尝试利用EXCEL电子表格软件来实施锅炉热力计算的计算机程序的基础上,介绍了计算机程序的结构形式和一些主要特点。
并以上海锅炉厂一台“400t h再热煤粉炉”为计算实例进行了验证计算。
关键词 锅炉 热力计算 电子表格
锅炉热力计算是锅炉设计和改造所必需的一项重要计算,该计算的繁琐程度也是锅炉专业工作者所共知的。
随着计算机应用的普及,近十几年来多数锅炉厂家及科研人员开始采用计算机程序来实施该计算,使其变得简单化和更加精确化。
然而以往的锅炉热力计算计算机程序大都由FOR2 TRA、NBA S I C或C语言编制,这些语言具有强大的计算功能,编制的程序具有所需内存少、计算速度快等特点。
但其最大缺点则是这些程序中的计算模块和一些系数的选取只能由程序设计者进行修改,一般使用者不能了解其计算过程,只能盲目使用。
此外这类程序的输入和输出界面较为单调,若需将计算结果汇编成热力计算书时,则必须将计算结果在文字处理程序中重新编辑,费时费力。
为了解决上述问题,使热力计算的计算机程序能够直接面向一般工程技术人员,我们利用EX2 CEL编制了手算结构的计算机程序。
1 EXCE L简介
EXCEL是M icro soft公司推出的一种强有力的电子表格软件,每个EXCEL文件包含一个或多个二维数据工作表。
工作表就像会计的分类帐,由行和列交叉成的多个单元组成。
用户可在其中填写数据,数据可以是输入的数字或文本,或者是计算数值的公式。
用户可以通过对单元的引用来使用工作表中的数据。
除了强大的快速制表功能外,M icro soft EX2 CEL还提供了图表处理、创建数据库管理和宏的功能。
宏类似其它应用软件的脚本,可用来在工作表中完成复杂的任务。
其中突出的优点是允许用户创建自定义函数及用户的对话框。
数据库是结构化数据的集合,其中的数据按照一定的逻辑层次存放。
用户对数据的管理和维护变得方便且容易。
EXCEL的所有这些特点,为我们编制手算结构的锅炉热力计算电算化程序奠定了基础。
2 程序的结构形式和特点
该计算程序由主菜单表、热力计算程序(见附表)、饱和水温焓表、水蒸气温焓表、水蒸气参数表、烟气温焓表、自定义函数库表等工作表组成。
主菜单表负责对后6个工作表的管理和调用。
热力・
4
1
・
电 力 情 报
I N FORM A T I ON ON EL ECTR I C POW ER
№3
1997
计算程序表通过重新计算、数据管理计算过程管、理、报表打印4个子项负责热力计算主过程的处理。
饱和水温焓表和水蒸气温焓表及水蒸气参数表提供了从低压到超高压锅炉热力计算所涉及的饱和水和水蒸气的焓值、导热系数、粘度值等。
烟气温焓表列出了0～2000℃之间烟气各种成分的焓值,作为烟气焓值表的计算基础。
自定义函数库表是为热力计算所定义的一些函数。
该计算程序具有以下特点:
(1)手算计算书的结构形式。

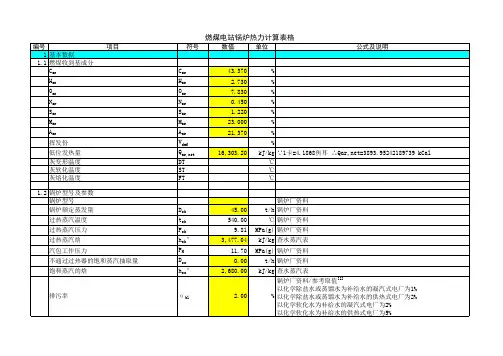

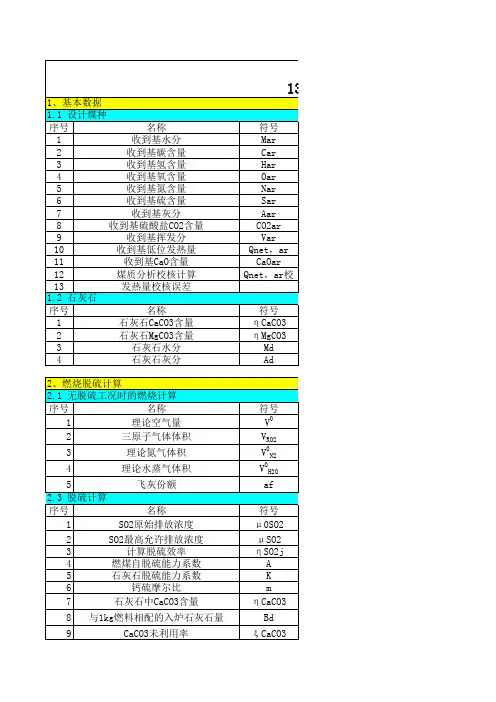

如附表所示,热力计算程序表中的每一行都由序号、名称、符号、单位、数据来源或公式和结果组成。
计算顺序也和手算过程一样,因此从表面来看,该工作表就如同用文字处理软件编排的一份锅炉热力计算书。
但所不同的是在工作表的某些结果栏中却暗藏着计算程序。
如附表中理论空气量行的结果列(即F 26单元)存放的内容为=(1.866×F11+5156×F22+0.7×F23) 21,这可在编辑栏里看到其原貌,即计算程序,但此单元显示的却是计算结果4.8509。
式中F21、F22、F23、F25是对相应单元格里数值的引用。
(2)程序易读易用。
由于计算程序具有手算结构的形式,因此对于一般用户人员,程序具有良好的阅读性和使用性。
当用户要修改某些已知数据或某项计算公式时,只需将光标移至相应的F列单元格位置,填入新的数据或在编辑栏修改原24公式,然后用鼠标点一下热力计算程序表中的重新计算按钮,整个程序即开始运行。
(3)强大的查表计算功能。
如上面所述,该程序提供了几个附属的工作表,利用它们可以查取计算中遇到的饱和水、水蒸气、烟气的焓值和常用物性参数。
程序中若采用自定义函数库中的查表函数就可自动查取其相应的值,而且查表的结果比利用回归公式计算要精确得多。
(4)数据管理的方便性。
利用EXCEL的数据库管理功能,可以很方便地对热力计算程序中所用到的几百个数据进行查询、分类、统计等管理工作。
(5)优化计算。
EXCEL还设有优化计算功能。
我们把热力计算中各段的迭代误差作为目标函数,进行寻优计算。
这可以进一步提高热力计算的精度。
(6)打印报表的多样化。
热力计算完成之后,按打印按钮便可将整个热力计算书打印出来,另外也可通过数据管理子模块将数据分类后,只打印某一受热面的数据或某一指定类别的数据,从而实现输出结果的多样化。
3 计算程序实例
作者利用该方法以上海锅炉厂“400t h再热煤粉锅炉”为实例编制了计算程序,程序中的数学模型主要取自《锅炉热力计算标准方法》(1973年版本)。
程序计算框图见附图,程序的部分内容见附表。
附图 热力计算程序框图
4 结 论
(1)用EXCEL编制的锅炉热力计算程序具有手算的结构形式、计算机程序化的计算功能。
不太熟悉计算机编程的热力专业工作者使用也十分方便。
(2)该方法的缺点是初始的程序编制工作量较大,运行速度较慢,有待于进一步提高。
(下转第24页)
・
5
1
・
№3研 究 与 分 析
器马达反转,关小调速汽门。
3.3 防止同步器马达误开保护措施
当汽机脉冲调节回路未发出“开”脉冲时,由于某种原因(如接点13.2吸合后未释放)会造成同步器误开。
为此设置了防止同步器马达误开(关)的保护回路,见图4。
图4 防止同步器马达误开(关)保护回路
图4中XOR 一输入端接PWM 开的输出,另一端接1ZJ 的常开接点。
如PWM 开未发出“开”脉冲,而此时发生同步器误开,则1ZJ 的输入端置“1”,使XOR 输出为
“1”,13.4被激励,常闭接点13.4打开,迫使同步器马达停止正转。
另外,如PWM 关发出“关”脉冲时,13.4常闭接点也会打开,以闭锁同步器马达“开”。
3.4 防止同步器马达误关保护措施
和防止误开保护措施类似,见图4括号中内容。
当发生同步器马达误关时,则保护回路动作,常闭接点13.7打开,迫使马达停止反转。
同时,在(P WM 开)发出“开”脉冲时,常闭接点13.7也会打开,以闭锁同步器关。
4 同步器马达控制和保护回路在PC -110
中的实现
上述同步器马达的控制和保护回路,均通过
PC -110可编程控制器来实现。
采用PC -110比用继电器逻辑来实现更为可靠,同时保护逻辑功能的实现,只须编制程序,实现起来,既简单、方便,又易于修改。
采用PC -110实现的同步器马达控制和保护回路见图5。
5 结束语
采用PC -110可编程控制器和K MM 可编
程调节器实现的九江发电厂125MW 火电单元机组协调控制系统,由于同步器马达的控制采用了脉冲调节方式,同时,
设置了上述周密保护措
图5 同步器马达控制和保护回路阶梯图
施,自系统投运以来,同步器马达控制回路未出现任何故障情况,保护回路的工作也很正常,取得了很好的效果。
上述脉冲调节方式、保护措施对类似的控制系统也具有一定的参考、借鉴作用。
参考文献
1 吕震中,蔡隆瑞。
用可编程控制器实现火电单元机组协调
控制系统。
中国电力,1996(12)
(修改稿日期:1997-05-12)
(上接第15页)
参考文献
1 [美]DodgeM ,K inata C ,Stinson C 著。
方中,赵军,于
永进等译,EXCEL 5fo r W indow s 使用指南。
清华大学
出版社,1994
2 北京锅炉厂译。
锅炉机组热力计算标准方法。
机械工业出
版社,1976
3 赵翔,任有中。
锅炉课程设计。
水力电力出版社,1991
(收稿日期:1997-04-14)
・
