冷凝式换热器热力计算软件使用说明

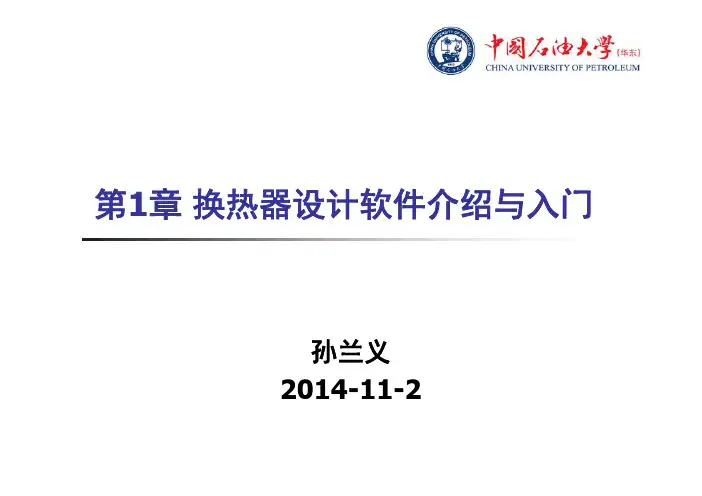

第1章换热器设计软件介绍与入门孙兰义2014-11-2主要内容1 ASPEN EDR软件1.1 Aspen EDR简介1.2 Aspen EDR图形界面1.3 Aspen EDR功能特点1.4 Aspen EDR主要输入页面1.5 Aspen EDR简单示例应用2 HTRI软件2.1 HTRI简介2.2 HTRI图形界面2.3 HTRI功能特点2.4 HTRI主要输入页面2.5 HTRI简单示例应用Aspen Exchanger Design and Rating（Aspen EDR）是美国AspenTech 公司推出的一款传热计算工程软件套件，包含在AspenONE产品之中。

Aspen EDR能够为用户用户提供较优的换热器设计方案，AspenTech 将工艺流程模拟软件和综合工具进行整合，最大限度地保证了数据的一致性，提高了计算结果的可信度，有效地减少了错误操作。

Aspen7.0以后的版本已经实现了Aspen Plus、Aspen HYSYS和Aspen EDR的对接，即Aspen Plus可以在流程模拟工艺计算之后直接无缝集成转入换热器的设计计算，使Aspen Plus、Aspen HYSYS流程计算与换热器详细设计一体化，不必单独地将Aspen Plus计算的数据导出再导入给换热器计算软件，用户可以很方便地进行数据传递并对换热器详细尺寸在流程中带来的影响进行分析。

Aspen EDR的主要设计程序有：①Aspen Shell & Tube Exchanger：能够设计、校核和模拟管壳式换热器的传热过程②Aspen Shell & Tube Mechanical：能够为管壳式换热器和基础压力容器提供完整的机械设计和校核③HTFS Research Network：用于在线访问HTFS的设计报告、研究报告、用户手册和数据库④Aspen Air Cooled Exchanger ：能够设计、校核和模拟空气冷却器⑤Aspen Fired Heater：能够模拟和校核包括辐射和对流的完整加热系统，排除操作故障，最大限度的提高效率或者找出潜在的炉管烧毁或过度焦化⑥Aspen Plate Exchanger ：能够设计、校核和模拟板式换热器；⑦Aspen Plate Fin Exchanger：能够设计、校核和模拟多股流板翅式换热器Aspen Shell & Tube Exchanger用于管壳式换热器的详细模拟和优化设计，是新一代传热动力学模拟、设计软件。

换热器单元仿真软件操作说明书欧倍尔北京欧倍尔软件技术开发有限公司2018年3月地址：北京海淀区清河永泰园甲一号建金商厦4层423室邮编：100193II-目录一工艺流程简介 (1)1.1工作原理.......................................................................................................................................11.2流程说明.......................................................................................................................................1二工艺卡片 (1)2.1设备列表.......................................................................................................................................12.2现场阀门.......................................................................................................................................22.3仪表列表.......................................................................................................................................22.4工艺参数.......................................................................................................................................3三复杂控制说明........................................................................................................................................3四控制规程 (4)4.1正常开车 (4)4.1.1开车前准备..........................................................................................................................44.1.2启动冷物流进料泵..............................................................................................................44.1.3冷物流进料..........................................................................................................................44.1.4启动热物流入口泵..............................................................................................................44.1.5热物流进料..........................................................................................................................44.2正常运行 (5)4.2.1正常工况操作参数..............................................................................................................54.2.2备用泵的切换......................................................................................................................54.3正常停车 (5)4.3.1停热物流进料泵..................................................................................................................54.3.2停热物流进料......................................................................................................................54.3.3停冷物流进料泵..................................................................................................................54.3.4停冷物流进料......................................................................................................................54.3.5E101管程、壳程泄液. (5)地址：北京海淀区清河永泰园甲一号建金商厦4层423室邮编：100193III-4.4事故处理 (6)4.4.1FV101阀卡............................................................................................................................64.4.2P101A 泵坏............................................................................................................................64.4.3P102A 泵坏............................................................................................................................64.4.4TV102A 阀卡........................................................................................................................64.4.5TV102B 阀卡.........................................................................................................................74.4.6换热器管堵..........................................................................................................................74.4.7换热器结垢严重 (7)五PID 图......................................................................................................................................................8六仿真画面 (8)一工艺流程简介1.1工作原理传热，即热交换和热传递，是自然界和工业过程中一种最普遍的热传递过程。

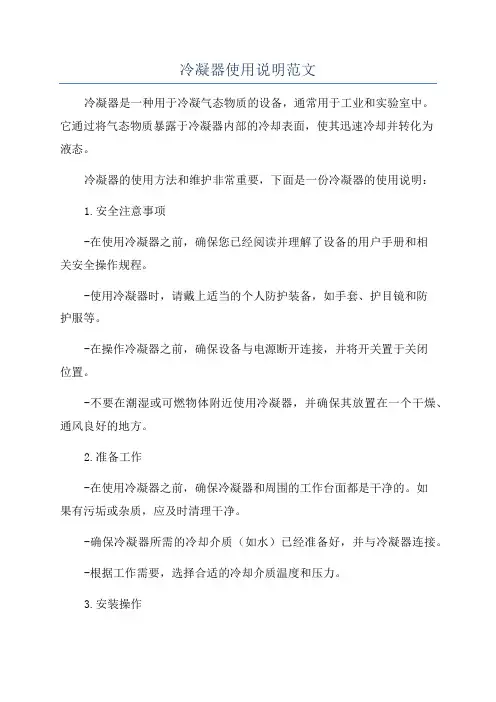

冷凝器使用说明范文冷凝器是一种用于冷凝气态物质的设备，通常用于工业和实验室中。

它通过将气态物质暴露于冷凝器内部的冷却表面，使其迅速冷却并转化为液态。

冷凝器的使用方法和维护非常重要，下面是一份冷凝器的使用说明：1.安全注意事项-在使用冷凝器之前，确保您已经阅读并理解了设备的用户手册和相关安全操作规程。

-使用冷凝器时，请戴上适当的个人防护装备，如手套、护目镜和防护服等。

-在操作冷凝器之前，确保设备与电源断开连接，并将开关置于关闭位置。

-不要在潮湿或可燃物体附近使用冷凝器，并确保其放置在一个干燥、通风良好的地方。

2.准备工作-在使用冷凝器之前，确保冷凝器和周围的工作台面都是干净的。

如果有污垢或杂质，应及时清理干净。

-确保冷凝器所需的冷却介质（如水）已经准备好，并与冷凝器连接。

-根据工作需要，选择合适的冷却介质温度和压力。

3.安装操作-将冷凝器放置在工作台面上，并确定其处于稳定状态。

-如果冷凝器需要与其他设备连接，请确保连接处的密封良好，以防止漏液或泄露。

-根据设备要求，调整冷却介质的流速和温度。

-打开冷却介质的供应阀，使其流经冷凝器，并确保流动平稳。

4.操作注意事项-在使用冷凝器之前，确保您已经了解冷凝器的工作原理和操作步骤。

-在操作冷凝器时，请根据需要适时调整冷却介质的流速和温度，以保持冷凝器的稳定工作状态。

-如果发现冷凝器的冷却效果变差或冷却介质温度升高，请立即停止使用，并检查可能的故障原因。

-不要超过冷凝器的最大工作压力和温度范围，以防止设备损坏或安全事故的发生。

5.日常维护-在使用完冷凝器后，关闭冷凝器的供应阀，并切断冷凝器与冷却介质的连接。

-使用清水或适当的清洁剂清洗冷凝器，并确保将其彻底清洗干净。

-定期检查冷凝器的密封件和管道连接处是否有泄漏或损坏，并及时进行维修或更换。

-如果冷凝器较长时间不使用，请将其储存在干燥通风的地方，并定期进行检查和维护。

请记住，这只是一份基本的冷凝器使用说明，具体的使用方法和维护要求可能因冷凝器品牌和型号而有所不同。

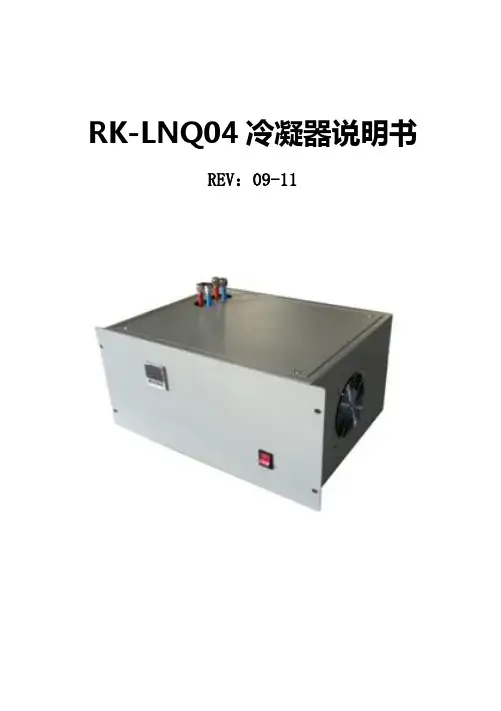

RK-LNQ04冷凝器说明书REV：09-11注意请在安装操作之前仔细阅读此说明书，以避免不必要的意外伤害事故，对由不正当操作以及未授权情况下擅自打开机箱操作或者改动设备所引起的后果不承担任何责任。

1目录一 .概述： (3)二．相关参数： (4)三．外观尺寸： (4)四.安装接线 (5)3.1安装 (5)3.2接线 (5)五．调试 (6)配置一、以进口控温元件欧姆龙E5CWL为例 (6)配置二、以国产控温元件XMTG-6812为例 (7)六．仪器故障排除 (10)2一 .概述：RK-LNQ04系列冷凝器用于各种分析仪器的样气预处理系统，采用的是压缩机冷却除湿原理，具有脱水效率高、精度高等特点；具体特点如下：1.1安装简单，采用的是19英寸5U标准机柜安装，与众多的分析仪器机柜一致，可以直接插入标准机柜内螺钉固定，外观精致；1.2可靠设计，采用的压缩机制冷冷却，特制的热交换器最大限度的冷却样气，压缩机不间断运行，避免频繁启动对压缩机寿命的影响；1.3双通道脱水，样气通过初级冷却除水后为保证样气脱水效率高，再次对样气进行冷却脱水，脱水效率高达97%；1.4高精度控制，采用能量中和控制理论，运用智能PID对热交换器进行温度调节，使热交换器温度恒定在设定温度，控制误差±0.2℃；1.5故障报警输出，当热交换器温度高于设定值时，输出报警信号，可以是开关量信号，也可以是有源输出（220V AC）控制取样泵或者阀门，最大限度的保护分析仪器；1.6环保无污染，压缩机制冷剂采用的是R134a对大气臭氧无污染，绿色环保，制冷效果好；1.7系统结构如下：34二．相关参数：外观尺寸：485×340×220mm(L ×W ×H) 控制精度：±0.2℃ 环境温度：+5℃—43℃ 环境湿度：＜85%RH 样气输入温度：＜80℃ 样气流量：＜180L/h 样气输出露点：4℃ 样气接口尺寸：Φ6排水接口尺寸：Φ6/Φ10可选 接口方式：标准细螺纹M6×1.25 密封材质：聚四氟乙烯 电气接口：PDU 插座 防护等级：IP20 仪器重量：18kg工作电压：AC220V ±10﹪ 功 率：＜400W 绝缘电阻：＞40M Ω 绝缘强度：＞1500V 预热时间：＜15min三．外观尺寸：5四.安装接线3.1安装3.1.1将开箱的仪器检查外观是否有损伤，把气室放入冷凝器的冷包中，然后把仪器插入要安装的机柜相应的孔位上，并用螺钉将前面板固定在机柜的架构上；（注意：在仪器的搬运过程中不要将仪器倒置，否则会造成仪器的损坏）;3.1.2连接气路和排水管，将样气管上穿入不锈钢的螺母压环内，然后再穿入密封圈并将螺母固定在气室的红色接口上，蓝色接口为样气的出口；在将样气连接到下级冷却气室的红色接口再次冷却，蓝色接口接到下级预处理或者是分析仪上； 3.2接线6电源：电源电压为220VAC ，将电源线插头插入图中的电源插座上，启动开关仪器便可以正常工作；报警：报警输出为有源220VAC 输出，用于控制电磁阀或者采样泵，直接将相关设备的接头插入图中的三角插座即可；五．调试配置 一、以进口控温元件欧姆龙E5CWL 为例配置二、以国产控温元件XMTG-6812为例789 错误显示（故障诊断）开机后预热大约15分钟后，温控表显示温度在4℃左右，本仪器出厂前已经经过调试和检测，内部参数除报警设定值需要客户根据实际现场参数设置外，其余参数请不要擅自修改；RK-LNQ04冷凝器说明书六．仪器故障排除10。

蒸发式冷凝器校核计算说明书蒸发式冷凝器热力性能计算，首先应了解以下参数，主要包括环境参数（大气压，干球温度，湿球温度）、工质类型，冷凝介质冷凝温度，冷凝负荷。

计算冷凝器的传热面积，通风量，循环水量，补充水量等方面参数的确定。

1、冷凝负荷：即冷凝器的总排热量，它与冷凝温度tL 和环境的湿球温度tS 有关，它们间的关系为：∑QL=QLg ·m 式中、 m ——校正系数； QLg ——冷凝器的排热量；∑QL ——冷凝器的总排热量。

在产品规格表上选择合适的蒸发式冷凝器时，应选蒸发式冷凝器排热量等于或大于总排热量的设备。

校正系数m 与冷凝温度tL 。

湿球温度tS 间的关系见图1和图2。

图1—蒸汽式冷凝器校正系数m=f(制冷剂、t 1、t 2)图2QL g —对压缩式机组，一般取机组制冷量的1.3倍。

2、环境参数确定：蒸发式冷凝器的排热量与当地环境的干、湿球温度有关，其中，特别是湿球温度tS 的影响更为显著，通常采用“工业企业通风和空气调节设计规范”中夏季空调室外计算干、湿球温度数值。

冷凝温度建议计算时选用 t L =t S +（10～15）℃3、冷凝器的传热面积计算：蒸发式冷凝器是依靠盘管外的冷却水部分蒸发时吸收的蒸发潜热来带走制冷剂气体冷凝为液体时放出的冷凝热量。

因此它的热力计算比较复杂，除了传热过程外，还同时伴随有传质过程。

对于传热过程：q F =Kw （t L -t m ）=FwQL ∑式中q F——单位面积热负荷；Kw ——传热系数； t m ——水膜平均温度； Fw ——传热面积。

Kw=∑++wn αλδα111式中 n α——制冷剂蒸气冷凝时的放热系数；∑λδ——管外表面的污垢热阻；w α——管外表面水膜层的放热系数。

制冷剂蒸气冷凝时的放热系数，可根据努谢尔特的膜层凝结理论，近似按下列公式计算：n α=0.683 b r 0.25（d n ·△t ）-0.25 式中 b, r ——制冷剂的物性系数；d n ——管内径；△t ——冷凝液膜层的温差。

换热器大师安装及使用教程安装教程使用教程2013年版本。

最易使用的列管式换热器工艺计算软件。

自动计算，实时响应，输入灵活，智能纠错，报表精美。

千般好处，不胜列举。

请你下载测试版软件包，亲身体验它的功能。

你可以先从“文件|打开”菜单上打开系统自带的例子，立刻领略软件的风光。

这几个例子都是正式用户计算的实例。

（1）自动计算。

自动分析用户输入的条件和数据，一旦计条件充分，自动计算出未知量。

此项功能使用户避免了冗余数据输入，遗憾的是，数万美元的进口、软件却充斥着冗余数据输入。

比如，热量Q、流量W、比热Cp、进出口温度T1、T2，本来只要输入4个，另外一个随之确定，冷热流股，也因温度的输入而确定。

但这些“著名”引进软件不仅不加阻止用户输入另一数据，还要用户指明那个流股是冷流股，那个流股是热流股。

（2）实时响应。

数据输入过程中计算自动进行，随时计算部分可能的结果并显示出来。

这对用户数据输入过程中避免错误输入极有帮助，因为它可以随时根据计算结果判断输入的正确性。

而其它软件的数据是一次输完，然后计算，出现问题再逐个检查输入数据。

这种计算模式今天绝大多数软件仍然心安理得地在使用，但是早已被Them开发者抛弃。

（3）输入灵活。

数据输入没有顺序要求，要求输入的数据不完全固定。

输入顺序没有限制。

由于“智能计算”和“实时响应”，未知数据在已知条件足够时立即自动计算出来并显示再屏幕上。

（4）智能纠错。

（5）数据集中。

所有的输入数据和计算结果都显示在一个屏幕窗口上。

这也和其它换热器软件有别。

如果用户使用过某几个国外著名换热器软件，一定感触颇深。

（6）报表精美。

自动生成Excel报表。

（7）符合国家标准。

Them设计出来的换热器自动套用到符合国家标准上，壳径、排管数等设备数据根本不需要修改。

AspenPlus与外部换热器设计软件的使用AspenPlus与外部换热器设计软件的使用主要分为下面几个步骤：1 设置AspenPlus生成冷热曲线所需要用到的物性；2 在AspenPlus换热器模型/塔模型里新建冷热曲线；3 把生成的曲线数据导入到HTRI,B-Jac,HTFS软件中，利用AspenPlus simulation Engine生成一个Dat 文件；4 用HTRI,B-Jac,HTFS打开生成的DAT文件进行换热器设计计算。

下面详细说明一下用法1 设置AspenPlus生成冷热曲线所需要用到的物性数据在Data Browser->ProPerties->Pro-Sets->New 新建一个名为“PS-1”的物性集然后添加物性。

如图 1-2。

图 1图 22 在AspenPlus换热器模型/塔模型里新建冷热曲线例如：在一个塔里面设计塔顶冷凝器和塔底再沸器这样必须生成各自的曲线，以冷凝曲线为例。

A Data Browser->Blocks->T305->Condenser Hcurves->New 新建一条名为“1”的曲线。

图 3在Setup中选择一个独立变量Heat duty/Temperature/Vapor fraction和设置计算点的个数(默认为10)。

如图 3 。

在Additional Properties标签页中添加物性集。

如图 4图 4运行后保存。

3 把生成的曲线数据导入到HTRI,B-Jac,HTFS软件中。

打开AspenPlus simulation Engine窗口a 程序->AspenTech->AspenPlus XX.X->AspenPlus simulation Engine。

b 用DOS命令来到存放AspenPlus文件的文件夹下,然后使用HTXINT命令格式为“HTXINT AspenPlus 文件名”。

Close-off pressures are variable and actuator dependent, consult Select Pro and/or Price Guide for specifics.ApplicationThese valves are designed to meet the needs of HVAC and commercial applications requiring bubble tight shut-off for liquids. Typical applications include chiller isolation, cooling tower isolation, change-over systems, large air handler coil control, bypass and process control applications. The large Cv values provide for an economical control valve solution for larger flow applications. Designed for use in Victaulic® piping systems.Jobsite NoteValve assembly should be stored in a weather protected area prior toinstallation. Reference the butterfly valve installation instruction for additional information.2*AFAB C DEF17.0” [433]3.8” [97]16.4” [416]14.3” [363]2.0” [51]Safety NotesWARNING: For Belimo products sold in California: these products do or may contain chemicals which are known to the State of California to cause cancer and or birth defects or other reproductive harms. For more information see .F665VIC Technical Data SheetPressure Enhanced Rubber SeatD a t e c r e a t e d , 09/11/2019 - S u b j e c t t o c h a n g e . © B e l i m o A i r c o n t r o l s (U S A ), I n c .AFAB C DEF10.5” [267]3.8” [97]12.3” [312]10.2” [260]2.0” [51]GRAB C D EF10.8” [275]3.8” [97]10.2” [260]8.1” [206]2.0” [51]Dimensions (Inches [mm])AMA B C DEF9.8” [249]3.8” [97]12.3” [312]10.2” [260]2.0” [51]Dimensions (Inches [mm])GR N4AB C DEF14.1” [358]3.8” [97]13.6” [345]11.5” [292]2.0” [51]F665VIC Technical Data SheetPressure Enhanced Rubber SeatD a t e c r e a t e d , 09/11/2019 - S u b j e c t t o c h a n g e . © B e l i m o A i r c o n t r o l s (U S A ), I n c .GMA B C DEF9.9” [251]3.8” [97]12.3” [312]10.2” [260]2.0” [51]F665VIC Technical Data SheetPressure Enhanced Rubber SeatD a t e c r e a t e d , 09/11/2019 - S u b j e c t t o c h a n g e . © B e l i m o A i r c o n t r o l s (U S A ), I n c .†Rated Impulse Voltage 800V, Type action 1, Control Pollution Degree 3.Safety NotesWARNING: For Belimo products sold in California: these products do or may contain chemicals which are known to the State of California to cause cancer and or birth defects or other reproductive harms. For more information see .GMB24-3-X1 Technical Data SheetOn/Off, Floating Point, Non-Spring Return, 24 VD a t e c r e a t e d , 09/11/2019 - S u b j e c t t o c h a n g e . © B e l i m o A i r c o n t r o l s (U S A ), I n c .AActuators with appliance cables are numbered.Provide overload protection and disconnect as required.Actuators may also be powered by 24 VDC.Actuators Hot wire must be connected to the control board common. Only connect common to neg. (-) leg of control circuits. Terminalmodels (-T) have no-feedback.Actuators may be connected in parallel if not mechanically linked. Powerconsumption and input impedance must be observed.Meets cULus requirements without the need of an electrical ground connection.!WARNING! LIVE ELECTRICAL COMPONENTS!During installation, testing, servicing and troubleshooting of this product, it may be necessary to work with live electrical components. Have a qualified licensed electrician or other individual who has been properly trained in handling live electrical components perform these tasks. Failure to follow all electrical safety precautions when exposed to live electrical components could result in death or serious injury.GMB24-3-X1 Technical Data SheetOn/Off, Floating Point, Non-Spring Return, 24 VD a t e c r e a t e d , 09/11/2019 - S u b j e c t t o c h a n g e . © B e l i m o A i r c o n t r o l s (U S A ), I n c .。

热电系统过程优化软件操作手册1 TEPOSS概述1.1 TEPOSS软件TEPOSS是《热电系统过程优化软件》（ThrmoElectricity Process Optimization Software System）的简称。

该软件系统以IT 技术为支撑，集热力学、水力学、热能工程、化学工程、拓扑学和计算数学等知识，在计算机上模拟和研究蒸汽动力系统与蒸汽管网系统，实现智能化管理。

TEPOSS应用于炼油、石化、钢铁、区域供热、化工、冶金等行业的蒸汽系统，为优化运行、节能减排提供决策依据和解决方案。

1.2 TEPOSS特点⏹中文输入界面，建模操作便捷；⏹数学模型严谨，模拟计算准确；⏹融入用户经验，优化方案可靠。

1.3 TEPOSS运行环境（1）硬件环境⏹CPU速度较快为宜, 建议选用P4/2.0GHZ或以上。

⏹选用1G以上的内存，200G以上硬盘空间。

⏹显示器显存32M以上，推荐分辨率为1024×768；（2）软件环境TEPOSS软件可在Windows2000/WindowsXP/Windows7的操作系统下运行，需要安装Office2000/Office 2003/Office2007/ Office2010软件。

2 TEPOSS操作TEPOSS包含蒸汽动力系统和蒸汽管网系统两个部分，开启TEPOSS即会弹出选择进入界面，如图1所示。

下面分别对两个部分介绍软件操作。

图 1 选择进入界面2.1 蒸汽动力系统部分2.1.1 蒸汽动力系统界面在图1所示界面中选择“TEPOSS蒸汽动力”，点击确定按钮便进入蒸汽动力系统界面，如图2所示。

该界面分为菜单栏、工具栏、状态栏和绘图区。

图2 蒸汽动力系统界面菜单栏在界面最上方，内容如图3所示。

图3 菜单栏工具栏如图4所示，包含通用和TEPOSS专用编辑工具，如模拟计算、绘图、显示、图形编辑、缩放以及绘图属性等，默认所有的工具均显示在工具栏中。

将鼠标停留在工具按钮上，可以显示该工具的名称。

KULI软件使用介绍之空调系统基础02 冷凝器在空调系统的主要作用是起着对外换热，这个零件大家也会经常见到。

它的外形同冷却系统的散热器一样，但是其内部结构比起散热器更加复杂。

请大家记住！冷凝器一般是由2个流程组成的，分成上下两部分，每部分的管子数量不同。

冷凝器建模也是根据半经验公式，所以需要知道蒸发器的结构参数和试验数据这两部分内容，具体的参数大家请看软件例子。

你会发现冷凝器和蒸发器所填写的参加是一样的！所以冷凝器建模等同于蒸发器，有问题可参考上篇内容。
