50万吨电炉炼钢车间设计电炉炼钢车间设计是一个复杂而关键的过程，需要考虑多个因素，包括工艺流程、设备布置、安全环保等。
以下是对50万吨电炉炼钢车间设计的一些建议和要点。
首先，针对工艺流程，需要确定炼钢车间的主要工艺流程。
一般而言，电炉炼钢车间主要包括原料准备、炉料装料、炉冶炼、炉外处理、连铸、轧钢等工序。
在设计车间时，需要合理布置这些工序之间的空间和设备连接，以确保生产流程的顺畅进行。
其次，设备布置是电炉炼钢车间设计中的重要环节。
在50万吨电炉炼钢车间中，主要设备包括电炉、炉冷却系统、炉外处理设备、连铸机组、轧钢设备等。
这些设备的布置需要充分考虑设备之间的相互作用和安全操作的要求。
同时，还需要考虑设备之间的通道、操作平台和维修通道，以保证设备的维修和保养工作的顺利进行。
此外，安全环保也是50万吨电炉炼钢车间设计中必须重视的方面。
钢铁生产过程中会产生大量的烟尘、废气和废水，对环境和工人的健康造成严重影响。
因此，在车间设计中需要合理布置除尘设备、废气处理设备和废水处理设备，以减少对环境的污染。
同时，还需要设置安全设施，如消防设备、安全通道和紧急疏散通道，以确保工人的人身安全。
最后，还需要考虑车间的布局和通风系统。
在车间布局中，应尽量避免不必要的交叉干扰和设备布置不合理的问题，以提高生产效率和作业安全性。
通风系统的设计需要考虑车间内的热量和废气的排放，以确保车间内空气的流通和质量。
综上所述，50万吨电炉炼钢车间设计需要综合考虑工艺流程、设备布置、安全环保等多个因素。
只有在合理布局、科学设备选型和完善的安全环保措施下，才能确保车间的高效运行和生产的顺利进行。

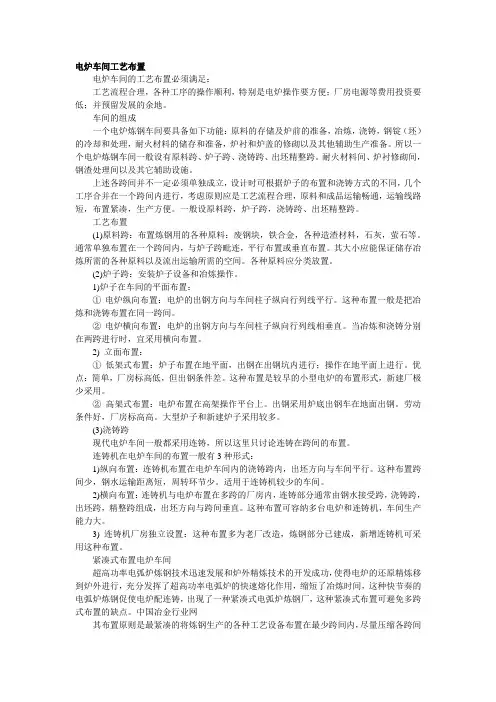

电炉车间工艺布置电炉车间的工艺布置必须满足：工艺流程合理，各种工序的操作顺利，特别是电炉操作要方便；厂房电源等费用投资要低；并预留发展的余地。
车间的组成一个电炉炼钢车间要具备如下功能：原料的存储及炉前的准备，冶炼，浇铸，钢锭（坯）的冷却和处理，耐火材料的储存和准备，炉衬和炉盖的修砌以及其他辅助生产准备。
所以一个电炉炼钢车间一般设有原料跨、炉子跨、浇铸跨、出坯精整跨。
耐火材料间、炉衬修砌间，钢渣处理间以及其它辅助设施。
上述各跨间并不一定必须单独成立，设计时可根据炉子的布置和浇铸方式的不同，几个工序合并在一个跨间内进行，考虑原则应是工艺流程合理，原料和成品运输畅通，运输线路短，布置紧凑，生产方便。
一般设原料跨，炉子跨，浇铸跨、出坯精整跨。
工艺布置(1)原料跨：布置炼钢用的各种原料：废钢块，铁合金，各种造渣材料，石灰，萤石等。
通常单独布置在一个跨间内，与炉子跨毗连，平行布置或垂直布置。
其大小应能保证储存冶炼所需的各种原料以及流出运输所需的空间。
各种原料应分类放置。
(2)炉子跨：安装炉子设备和冶炼操作。
1)炉子在车间的平面布置：①电炉纵向布置：电炉的出钢方向与车间柱子纵向行列线平行。
这种布置一般是把冶炼和浇铸布置在同一跨间。
②电炉横向布置：电炉的出钢方向与车间柱子纵向行列线相垂直。
当冶炼和浇铸分别在两跨进行时，宜采用横向布置。
2) 立面布置：①低架式布置：炉子布置在地平面，出钢在出钢坑内进行；操作在地平面上进行。
优点：简单，厂房标高低，但出钢条件差。
这种布置是较早的小型电炉的布置形式，新建厂极少采用。
②高架式布置：电炉布置在高架操作平台上。
出钢采用炉底出钢车在地面出钢。
劳动条件好，厂房标高高。
大型炉子和新建炉子采用较多。
(3)浇铸跨现代电炉车间一般都采用连铸，所以这里只讨论连铸在跨间的布置。
连铸机在电炉车间的布置一般有3种形式：1)纵向布置：连铸机布置在电炉车间内的浇铸跨内，出坯方向与车间平行。
这种布置跨间少，钢水运输距离短，周转环节少。
铁合金生产工艺与设备
铁合金是一种含有铁和其他合金元素的材料，广泛应用于钢铁行业和其他领域。
铁合金生产涉及到多个环节和工艺步骤，同时需要使用一系列的设备来完成。
铁合金生产的工艺流程通常包括原料准备、熔炼、浇铸和后处理等步骤。
下面将对每个步骤进行详细描述：
1. 原料准备：铁合金的原料通常包括铁矿石、合金元素和还原剂。
铁矿石经过破碎、磨矿和磁选等处理后，与合金元素（如硅、锰等）和还原剂（如焦炭）按一定比例混合。
同时，根据需要进行化验分析，确保原料的质量和合理配比。
2. 熔炼：原料经过配料后，进入熔炼炉中进行加热熔化。
熔炼一般采用电炉、高炉或转炉等设备。
其中，电炉主要用于生产高合金铁，高炉适用于大规模生产铸铁，转炉适用于生产铸钢。
3. 浇铸：熔化的金属液通过铁水包或者废钢包装入浇铸机中，然后进行浇铸。
浇铸一般分为两种：连续浇铸和间歇浇铸。
连续浇铸适用于大规模连续生产，间歇浇铸适用于较小量的特殊合金的生产。
4. 后处理：浇铸后，铁合金需要进行冷却、固化和除渣等处理。
此外，还需要对产品进行打磨、修整和品质检测等工序，确保产品达到规定的技术要求。
在铁合金生产中，使用的设备包括破碎机、磁选机、磨矿机、
电炉、高炉、转炉、浇铸机、冷却装置、除渣设备、打磨机、质检设备等等。
这些设备在生产过程中充当了不同的角色，以确保合金的质量和生产效率。
总而言之，铁合金生产工艺涉及到原料准备、熔炼、浇铸和后处理等多个步骤，同时需要使用一系列的设备来完成。
这些工艺和设备的合理运用，对于铁合金的质量和生产效率起着至关重要的作用。

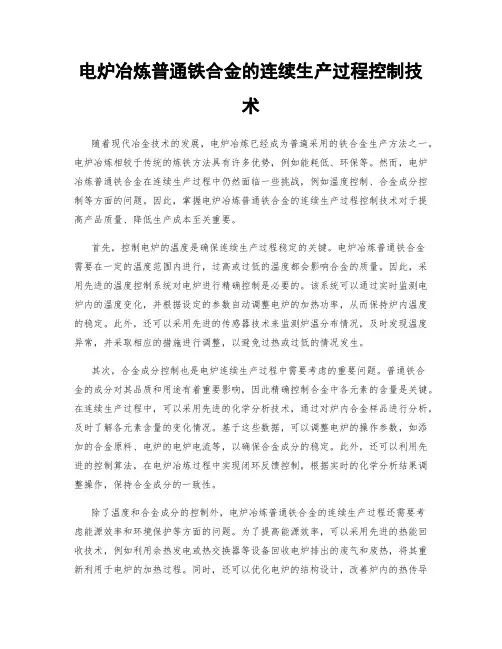

电炉冶炼普通铁合金的连续生产过程控制技术随着现代冶金技术的发展，电炉冶炼已经成为普遍采用的铁合金生产方法之一。
电炉冶炼相较于传统的炼铁方法具有许多优势，例如能耗低、环保等。
然而，电炉冶炼普通铁合金在连续生产过程中仍然面临一些挑战，例如温度控制、合金成分控制等方面的问题。
因此，掌握电炉冶炼普通铁合金的连续生产过程控制技术对于提高产品质量、降低生产成本至关重要。
首先，控制电炉的温度是确保连续生产过程稳定的关键。
电炉冶炼普通铁合金需要在一定的温度范围内进行，过高或过低的温度都会影响合金的质量。
因此，采用先进的温度控制系统对电炉进行精确控制是必要的。
该系统可以通过实时监测电炉内的温度变化，并根据设定的参数自动调整电炉的加热功率，从而保持炉内温度的稳定。
此外，还可以采用先进的传感器技术来监测炉温分布情况，及时发现温度异常，并采取相应的措施进行调整，以避免过热或过低的情况发生。
其次，合金成分控制也是电炉连续生产过程中需要考虑的重要问题。
普通铁合金的成分对其品质和用途有着重要影响，因此精确控制合金中各元素的含量是关键。
在连续生产过程中，可以采用先进的化学分析技术，通过对炉内合金样品进行分析，及时了解各元素含量的变化情况。
基于这些数据，可以调整电炉的操作参数，如添加的合金原料、电炉的电炉电流等，以确保合金成分的稳定。
此外，还可以利用先进的控制算法，在电炉冶炼过程中实现闭环反馈控制，根据实时的化学分析结果调整操作，保持合金成分的一致性。
除了温度和合金成分的控制外，电炉冶炼普通铁合金的连续生产过程还需要考虑能源效率和环境保护等方面的问题。
为了提高能源效率，可以采用先进的热能回收技术，例如利用余热发电或热交换器等设备回收电炉排出的废气和废热，将其重新利用于电炉的加热过程。
同时，还可以优化电炉的结构设计，改善炉内的热传导和对流条件，减少能量损耗。
在环境保护方面，可以采用先进的除尘装置和废水处理技术，有效减少电炉冶炼过程中产生的污染物排放。
铁合金冶炼工艺的研究一、概述铁合金是由铁、铬、锰、钨等元素组成的以铁为基础的合金。
铁合金冶炼工艺的研究，是指将含有铁、锰、铬、钨等元素的原料进行熔炼、还原，获得合金产品的一种工艺。
铁合金是冶金行业中重要的材料之一，它具有优异的物理和化学性质，被广泛应用于航空、航天、建筑、交通、机械制造、电动车等领域。
二、熔炼工艺铁合金熔炼的主要工艺路线分为两类：电炉法和高炉法。
（一）电炉法电炉法主要是通过电加热将原料熔融，产生的一系列的还原反应，使得铁合金逐渐形成。
电炉法又分为直接还原法和间接还原法两种：1.直接还原法：将铁矿石、镁质石灰石、硼铝土等原料熔融，用电极加热或火焰喷嘴燃烧的方式，进行直接还原。
这种方式简单，工艺流程短，但适用范围较窄，只适合生产铁素体铬铁和锰合金。
2.间接还原法：将原料预先在还原炉内还原，然后将还原后的铁渣和还原剂一起加入电炉中熔融制得铁合金。
这种方式适用范围较广，可生产多种铁合金，包括硅铁、锰铁、铝锰铁、铝硅铁等多种铁合金。
（二）高炉法高炉法主要是将铁矿石、生铁、焦炭等原料放入高炉内进行还原熔炼，获得铁合金。
高炉法适用范围广，成熟稳定，对废旧材料的利用率高，制造成本低。
但高炉法也存在一些问题，例如操作过程复杂，工厂设备体积庞大，含硫量高，热量损失大等，需要进一步研究、改进。
三、铁合金品种铁合金的类型繁多，以下列举几种主要的铁合金。
（一）硅铁硅铁是一种铁合金，是在高温下由石英和生铁熔炼制得，其主要成分是铁和硅。
硅铁具有较高的硅含量，可以提高钢的强度、硬度、耐腐蚀性和耐磨性。
硅铁广泛应用于钢铁行业、铸造行业、非金属矿物行业和电子行业等领域，其市场需求量也非常大。
（二）锰铁锰铁是由锰矿石和焦炭等原料经高温还原熔融得到的铁合金。
锰铁主要成分为铁、锰、硅等，主要用于钢铁生产中作为添加剂。
锰铁能够提高钢铁的硬度、韧性和耐磨性，广泛应用于制造高耐久的钢铁产品，如轮船和机车的弹簧、转轮和齿轮等。
（三）铬铁铬铁是一种含铬铁合金，主要包括铬铁92、铬铁82、铬铁70等。
铁合金还原电炉车间的设计（1）时间:2007-7-30 15:37:33 来源: 本站原创浏览次数: 51332 发表评论所属分站:锰系所属产品: 硅锰硅锰合金锰铁高碳锰铁中碳锰铁关键词:还原电炉车间设计文章摘要:一、车间设计概述（一）车间设计应具备的基本条件…一、车间设计概述（一）车间设计应具备的基本条件（1）必须保证供电、供水、交通运输与铁合金生产相适应的条件。
铁合金生产是一个很大的电力用户，一个每昼夜生产25吨含硅75%的硅铁的电炉所消耗的电能几乎等于十个中型机械制造工厂所消耗的电能。
铁合金工厂所在地区应有足够大的电源供应。
（2）必须有可靠的原料来源。
（3）必须明确产品品种与其销售对象，工厂未来发展规划，企业上级主管部门对该厂所规定的设计标准。
（4）设计者必须了解并掌握厂址的地质、土壤、水质等技术资料。
（5）设计者必须了解生产设备的制造供应情况及其规格。
（二）设计要求设计铁合金冶炼车间时，必须满足以下要求：（1）布置应该合理，设备利用率高；（2）应具有较高的机械化、自动化程度；（3）全部生产应具有最高的技术经济指标和最好的经济效益；（4）要重视环境保护，保证操作人员有良好的劳动条件。
（三）车间组成还原电炉车间主要由原料间、炉子和变压器间、浇注间、炉渣间、成品间组成。
考虑生产工艺特点，一般熔炼车间各跨间是相互平行排列的（见图1），图2为开口固定式矿热炉车间。
图1 车间平面布置(1—胶带运输机上料；2—斜桥卷扬机上料；3—原料间； 4—炉渣间；5—变压器间；6—炉子间；7—浇注间；8—成品间；9—胶带输送机通廊；10—斜桥上料机)图2 开口固定式成矿热炉车间断面图(1—炉壳；2—碳砖；3—铜瓦；4—电极；5—电极夹紧环；6—导电铜管；7—活动接线板；8—固定接线板；9—软电缆；10—铜排；11—炉用变压器；12、13—下料管；14—把持筒；15—烟罩；16—烧穿器；17—炉预料仓；18—电极升降装置；19—单轨；20—配料小车；21—料仓；22—移动式卸料车；23—烟囱) 因生产规模大小等原因，在一个车间里可能包括上列各部分，或仅包括其中几个组成部分。

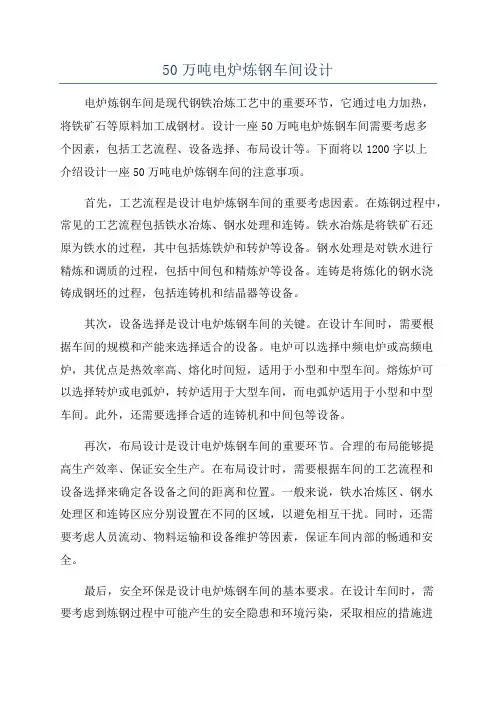

50万吨电炉炼钢车间设计电炉炼钢车间是现代钢铁冶炼工艺中的重要环节，它通过电力加热，将铁矿石等原料加工成钢材。
设计一座50万吨电炉炼钢车间需要考虑多个因素，包括工艺流程、设备选择、布局设计等。
下面将以1200字以上介绍设计一座50万吨电炉炼钢车间的注意事项。
首先，工艺流程是设计电炉炼钢车间的重要考虑因素。
在炼钢过程中，常见的工艺流程包括铁水冶炼、钢水处理和连铸。
铁水冶炼是将铁矿石还原为铁水的过程，其中包括炼铁炉和转炉等设备。
钢水处理是对铁水进行精炼和调质的过程，包括中间包和精炼炉等设备。
连铸是将炼化的钢水浇铸成钢坯的过程，包括连铸机和结晶器等设备。
其次，设备选择是设计电炉炼钢车间的关键。
在设计车间时，需要根据车间的规模和产能来选择适合的设备。
电炉可以选择中频电炉或高频电炉，其优点是热效率高、熔化时间短，适用于小型和中型车间。
熔炼炉可以选择转炉或电弧炉，转炉适用于大型车间，而电弧炉适用于小型和中型车间。
此外，还需要选择合适的连铸机和中间包等设备。
再次，布局设计是设计电炉炼钢车间的重要环节。
合理的布局能够提高生产效率、保证安全生产。
在布局设计时，需要根据车间的工艺流程和设备选择来确定各设备之间的距离和位置。
一般来说，铁水冶炼区、钢水处理区和连铸区应分别设置在不同的区域，以避免相互干扰。
同时，还需要考虑人员流动、物料运输和设备维护等因素，保证车间内部的畅通和安全。
最后，安全环保是设计电炉炼钢车间的基本要求。
在设计车间时，需要考虑到炼钢过程中可能产生的安全隐患和环境污染，采取相应的措施进行防范和治理。
例如，在炼钢过程中，可能会产生大量的尾气和废水，需要配置合适的排放设施进行处理。
此外，还需要设置火灾报警系统、防爆设备和安全防护措施，保证生产安全和员工的身体健康。
综上所述，设计一座50万吨电炉炼钢车间需要充分考虑工艺流程、设备选择、布局设计和安全环保等因素。
通过科学合理的设计和规划，能够提高炼钢效率、保证产品质量和生产安全，实现可持续发展。
电炉炼钢工艺流程
《电炉炼钢工艺流程》
电炉炼钢是一种利用电弧加热来熔化金属的工艺方法，它是现代钢铁生产中的重要环节之一。
下面将介绍电炉炼钢的工艺流程。
首先，在电炉炼钢的工艺流程中，需要准备原料。
通常情况下，原料包括废钢、废铁、废钢包和铁合金等。
这些原料需要经过严格的分类和筛选，以确保炼钢的质量和成本。
接下来，原料将被装入电炉中。
电炉的设计通常包括一个底部出口，以方便放入和取出原料。
一旦原料放入电炉，就需要关闭电炉的盖子，并开始预热电炉。
然后，电炉将被通电，电极将产生强烈的电弧，使原料受热。
在炉内，温度逐渐上升，金属开始熔化。
在这个过程中，通过向炉内注入氧气、碳和其他合金元素，可以调整熔池的成分和温度，使得最终产出的钢材符合指定的要求。
最后，当钢水达到设计要求的成分和温度后，电炉的出口将被打开，将炉内熔融的金属倒出，成为成品钢。
在一些特殊情况下，还需要进行连铸和连轧等后续工序，以将熔融的金属成形为各种规格和形状的钢材。
综上所述，电炉炼钢工艺流程包括原料准备、电炉装料、预热、
加热炼炉、调质、出钢等环节。
这一工艺流程不仅改善了钢铁生产的生产效率，还提高了钢材的质量。

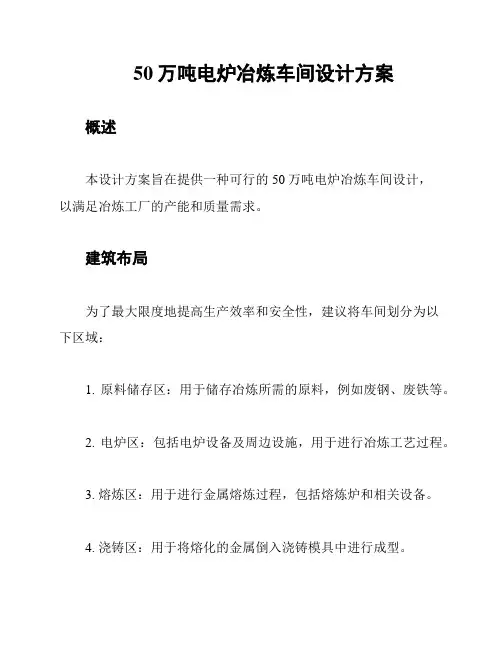

50万吨电炉冶炼车间设计方案概述本设计方案旨在提供一种可行的50万吨电炉冶炼车间设计，以满足冶炼工厂的产能和质量需求。
建筑布局为了最大限度地提高生产效率和安全性，建议将车间划分为以下区域：1. 原料储存区：用于储存冶炼所需的原料，例如废钢、废铁等。
2. 电炉区：包括电炉设备及周边设施，用于进行冶炼工艺过程。
3. 熔炼区：用于进行金属熔炼过程，包括熔炼炉和相关设备。
4. 浇铸区：用于将熔化的金属倒入浇铸模具中进行成型。
5. 成品存储及出货区：用于存放已经完成冶炼和浇铸的成品，并进行出货准备。
6. 辅助设施区：包括办公室、员工休息区、设备维护工作区等。
设备选择针对50万吨电炉冶炼产能，以下设备建议可以考虑使用：1. 电炉：根据冶炼工艺和产能需求，选择合适的电炉设备进行炉内冶炼。
2. 炉底倾动机构：用于倾动电炉，便于炉内金属的排出。
3. 冷却系统：确保冶炼过程中的温度控制和能量消耗的控制。
4. 浇铸设备：包括浇铸模具、浇注机械等，用于成品的定型过程。
5. 物料输送设备：用于将原料从储存区输送至电炉区，以及将成品从浇铸区输送至成品存储区。
安全措施在设计50万吨电炉冶炼车间时，应考虑以下安全措施：1. 工艺流程安全：确保冶炼工艺流程的安全性，包括防止突发事故和化学品泄漏等情况的发生。
2. 设备安全：保证冶炼设备的正常运行和操作安全，包括定期维护和检修。
3. 灭火设备：配备灭火器、灭火系统等设备，以防止火灾事故发生，并确保人员安全。
4. 紧急疏散计划：制定完善的疏散计划，确保在紧急情况下人员能够安全撤离。
总结本设计方案提供了一种可行的50万吨电炉冶炼车间设计，重点考虑了布局、设备选择和安全措施。
希望该方案能够满足冶炼工厂的需求，并提高生产效率和质量。
