DTSY型三相四线电子式预付费电能表

一、用途、功能和适用范围：SY22型全电子式三相预付费电能表是采用先进的固态集成技术和SMT工艺制造的新产1.D ST品，其特点是高精度、宽负载、高灵敏、低功耗，供计量额定频率为50Hz的交流三相有功电能表，并实现先买后用的电量预购功能。

采用国际标准通用IC卡进行数据传递，并根据用户需要实现RS485的远程通讯。

2.供电部门可通过计算机和我公司配置的售电管理系统对用户预购电量。

预置最大负荷限制量，对IC卡进行密码设置，经IC卡传递给电表。

计算机内储存有用户表的出厂表号、表常数、机械计度器初始值、用户地址、姓名等信息，便于用电管理与用电监察。

3.该电能表具有实时数据回读功能，将新购过的IC卡插入表内或在购电前将IC卡插入表内，电表即将表内总用电量、剩余电量、表内欠费电量、总购电次数等数据写到IC卡中，便于供电部门与用户进行信息交换。

4.设置报警功能：剩余报警电量、协议透支电量、超负荷报警量任意设置。

5.电表数码管4秒交替循环显示：总用电量XXXXX.X kWh，剩余电量 XXXXX.X余kWh，当剩深圳浩宁达仪表股份有限公司- 1 -余电量减为零时，用户仍可继续用电，电表自动记录欠费电量。

6.当剩余电量低于预置剩余报警电量时，电表每走整度点就会输出5次声光报警信号，以提醒用户及时购电，此时用户插入自己的IC卡可撤除报警，继续使用剩余电量，并将当前运行信息写入IC卡，当剩余电量等于或低于零时，表内输出拉闸信号或者表内继电器动作，电表发出声光报警并切断用户负荷。

如电表预置的协议透支电量为零，用户插卡后，电表不能合闸供电；如预置的协议透支电量不为零，插IC卡抄表同时撤除报警，表内撤出拉闸信号或者表内继电器动作，合闸供电，允许用户透支用电，电表计量欠费电量，当用户欠费用电量超过预置协议透支电量时，电表发出声光报警并且表内再次输出拉闸信号表内继电器动作，再次切断用户负荷，此时用户插卡，电表再也不能合闸供电，只有用户重新购电，电表方能合闸供电。

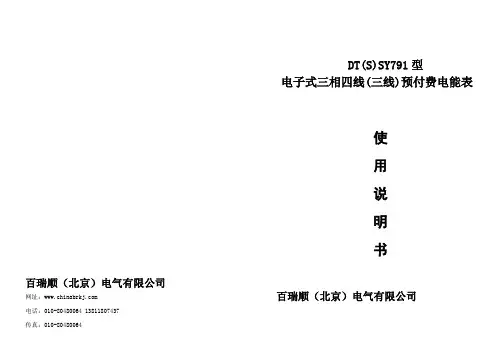

百瑞顺（北京）电气有限公司网址：电话：010-******** 138********传真：010-********DT(S)SY791型电子式三相四线(三线)预付费电能表使用说明书百瑞顺（北京）电气有限公司一、用途、特点和适用范围DTSY791、DSSY791型系列三相电子式预付费电能表(下称电表)，符合GB/T17215.321-2008和GB/T18460.3-2001标准，用先进的单片机处理系统进行数据的采集、处理和保存。

其用途是计量额定频率为50Hz或60Hz 的三相交流有功电能。

主要特点：应用计算机管理，先购电后用电；在额定电流范围内能限制最大使用功率(由供电部门限定)；一表一卡，专卡专用，失卡不失电，补卡再用；电卡能双向传递数据；能自动断电告警用户购电；电量为零时，自动拉闸断电；并具有一定的防窃电软件设计等。

本电表适用于环境温度为-25℃～+55℃，相对湿度不超过85％。

二、规格型号及技术指标2.1 规格型号型号准确度等级参比电压Un额定电流Ib接入方式仪表常数imp/kWh接线方式DTSY791 DSSY791 1、2级3×220/380V3×380V1.5(6)A 互感式1600 祥见图25(20)A 直接式400 祥见图110(40)A 直接式400 祥见图115(60)A 直接式400 祥见图120(80)A 直接式400 祥见图12.2 基本误差（平衡负载误差极限）注：(Ib 额定电流 Imax最大电流)三相四线互感式带报警输出接线图三相三线互感式带报警输出接线图图2 互感式接线图八、运输和存贮8.1 产品在运输和拆封时不应受到剧烈冲击，并根据 GB/T15464-1995《仪器仪表包装通用技术条件》规定运输和存贮。

8.2 电能表应保存在原包装内,环境温度为-25℃―+70℃，相对湿度不超过95％，空气中无腐蚀性气体。

8.3 电能表贮存应放在台架上，叠放高度不超过5箱，拆箱后单只包装的电表叠放高度不得超过10只。

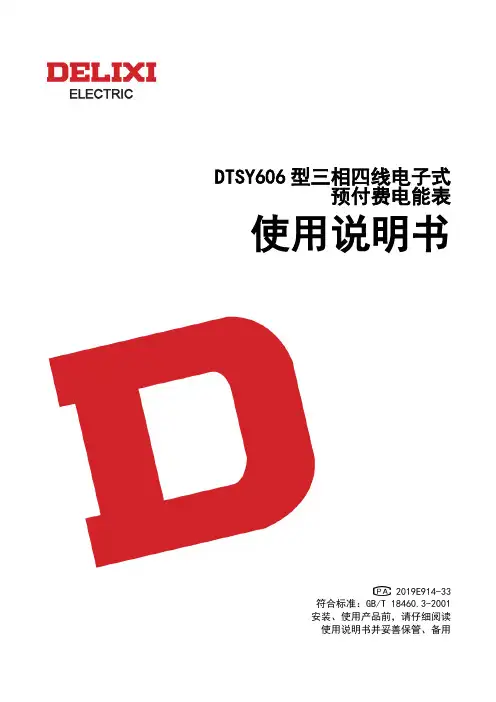

DTSY606型三相四线电子式预付费电能表使用说明书2019E914-33符合标准：GB/T 18460.3-2001安装、使用产品前，请仔细阅读使用说明书并妥善保管、备用1概述DTSY606型系列三相四线电子式预付费电能表，采用专用大规模集成电路以及SMT技术，停电数据不丢失，应用计算机管理，通过IC卡购电，先购电后用电，一表一卡，专卡专用，是国内最新的民用电能计量产品之一。

本产品可用来计量额定电压、额定频率50Hz的三相交流有功电能，其性能符合GB/T 18460.3-2001《IC卡预付费售电系统第3部分：预付费电度表》。

2主要功能2.1双向计量功能：能够计量正、反两个方向的有功功率。

且以每0.1kWh向正方向累计一次电量，停电时，剩余电量和累计使用电量等数据不丢失。

2.2辨伪功能：当使用非指定介质时，电能表不会接受指令，拒绝操作。

2.3返写功能：当插入用户的购电卡后，电能表可将当前的剩余电量、使用电量及电能表的运行状态等信息返写入IC卡中，以供售电系统查询。

2.4受检功能：能接受售电管理系统制作的查询卡的检查，并能将当前剩余电量、使用电量及电能表的运行状态等信息返写到查询卡中，以便对电能表的运行状态进行检查。

2.5补遗功能：当用户购电卡丢失，可通过售电系统进行补卡售电，再插入电能表，此时电能表只接受新补的购电卡，拒绝原购电卡。

2.6初始化功能：用户第一次购电时，售电系统为用户建立唯一的档案并将有关信息传递到购电卡上，当用户将购电卡插入电能表时，电能表被初始化并与该购电卡建立一表一卡的关系。

2.7预付费功能：电能表具有先购电，后用电功能，当表内剩余电量不足时报警，剩余电量为零则直接断电或通过控制外部交流接触器断电。

2.8电能表具有三级报警功能：显示报警、声音报警(可选)和拉闸报警(可选)，拉闸报警后，用户再插入购电卡，就可以继续用电。

2.9输入电能表的本次购电量能与表内剩余的电量迭加，但每次购电量不允许超过9999kWh，电能表内囤积电量也不允许超过99999.9kWh。

DTSY606型三相四线电子式预付费电能表(液晶、红外、485)使用说明书2019E914-33符合标准：GB/T 17215.321-2021安装、使用产品前，请仔细阅读使用说明书并妥善保管、备用1概述DTSY606型三相四线电子式预付费电能表(液晶、红外、485) (以下简称"电能表")是一种用于测量频率为50Hz的三相交流有功电能，实现预交费、后用电的预付费管理模式的电能表。

本产品可采用IC卡、红外通讯和RS485远程通讯三种方式进行购电充值，电能表通过计量模块和MCU模块累计有功电量，同时递减表内的剩余电量，剩余电量为零时拉闸断电；同时该表可检测当前电能表功率、当前电压、当前电流等参数，可利用RS485通讯接口实现远程抄表，为电力部门的用电自动化管理提供更为便捷的服务；本电能表采用国际先进的超低功耗大规模集成电路技术及SMT工艺制造的高新技术产品，具有测量准确度高、稳定性好、可靠性高、显示直观、过载能力强等显著优点、数据显示采用LCD，为三相电能测量提供先进、可靠的计量工具。

本电能表设计符合标准GB/T 17215.321-2021《电测量设备(交流)特殊要求第21部分：静止式有功电能表(A级、B级、C级、D级和E级)》，其通信符合DL/T 645-2007《多功能电能表通信协议》的要求。

2设计原理2.1产品构成简述电能表主要分外壳部分和内部模块电路部分；外壳部分包括底座、端钮、表盖、铭牌等部件；内部模块电路部分主要包括：电源部分、计量部分、数据处理部分、液晶显示及指示部分、IC卡通讯、红外通讯、RS485通讯、继电器控制、蜂鸣器控制等部分。

原理框图如图1所示。

图1 电能表原理框图2.2工作原理用户消耗的电能通过电流互感器进行电流采样、电阻分压进行电压采样，输入到计量芯片内，芯片经过A/D转换送到乘法器相乘，乘积后的信号再经过D/F转换，经过分频电路输出，经过隔离后输出为单片机提供计量的电能数据和当前电流、电压、功率数据；单片机采集到相关数据后，通过累计和运算，得到使用电量和相关数据存入储存器中，再根据用户用电情况控制继电器来实现通断电，通过IC卡通讯、红外通讯或RS485通讯实现预购电以及相关数据的设置，并把数据存入存储器中；也可通过RS485通讯实现组网，实现远程购电和抄读表内数据。

1.概述DSSY331/DTSY341型其配置号为MD3V1.0的三相三线/三相四线电子式预付费电能表是长沙威胜电子有限公司开发研制生产的新一代预付费电能计量产品。

符合GB/T17215-2002,GB/T18460-2001 电能表有关标准，采用DL/T645-1997通信规约（有扩展）。

本产品采用专用大规模集成电路和SMT电子装联生产工艺，精度高、功耗低、工作电压范围宽等特点。

本产品可分时计量；具有上13个月数据结算功能；采用公司最新推出的失压失流计算方法；并能提供开盖检测、断零线正常计量、逆相序正常计量等多种防窃电措施。

本产品具有预付费功能、电量脉冲输出接口、时钟信号输出接口、多功能信号接口、IC卡接口和RS485通信接口功能；同时提供远红外通信功能。

本公司产品的开发、制造、销售质量保证体系于1996年通过了挪威船级社ISO9001认证，本产品获得了国家相关部门的计量器具生产许可证。

2.工作原理本产品为直接接入式或经电流互感器接入式交流有功分时电能表。

由电流互感器、电能计量专用芯片、MCU、带温补的实时时钟、非易失性存储器、液晶显示屏、通信接口等电路模块构成。

电压、电流模拟信号进入电能计量芯片进行电能量的计算，其结果以数据形式输出，MCU再对此数据进行分析处理，并将相关结果保存在数据存储器中，并随时向外部接口提供信息和进行数据交换，其原理框图如图1所示(以三相四线为例)。

3.主要技术参数额定电压：3×100V ,3×220V/380V，3×57.7V/100V频率范围：45Hz～65Hz准确度等级：有功1级标定电流： 0.3(1.2)A,1(2)A,1.5(6)A,5(20)A,5(6)A,10(40)A,15(60)A,20(80)A。

主要技术参数：拟制：张慧娟2007-06-01 图号：OKRW2. 702. 376JS审核：工艺: 第1页共27页标准化：4.电能表功能简介4.1.测量功能可测量三相电压、电流、总和A,B,C三相功率、总和A,B,C三相功率因数和频率等多个电网数据。

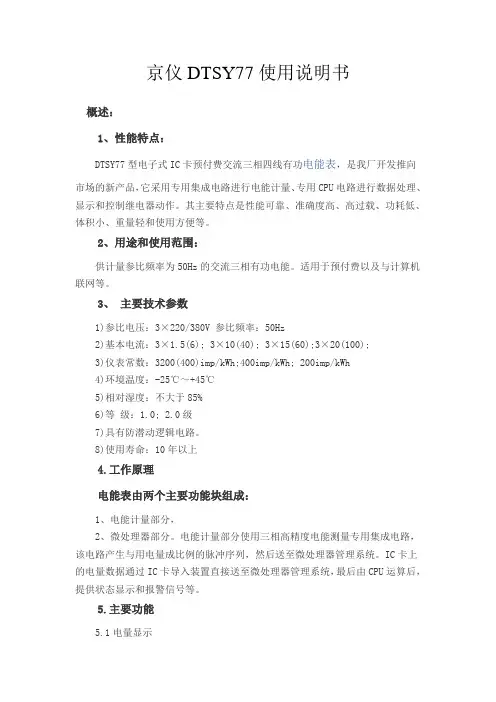

京仪DTSY77使用说明书概述：1、性能特点：DTSY77型电子式IC卡预付费交流三相四线有功电能表，是我厂开发推向市场的新产品，它采用专用集成电路进行电能计量、专用CPU电路进行数据处理、显示和控制继电器动作。

其主要特点是性能可靠、准确度高、高过载、功耗低、体积小、重量轻和使用方便等。

2、用途和使用范围：供计量参比频率为50Hz的交流三相有功电能。

适用于预付费以及与计算机联网等。

3、主要技术参数1)参比电压：3×220/380V 参比频率：50Hz2)基本电流：3×1.5(6); 3×10(40); 3×15(60);3×20(100);3)仪表常数：3200(400)imp/kWh;400imp/kWh; 200imp/kWh4)环境温度：-25℃～+45℃5)相对湿度：不大于85%6)等级：1.0; 2.0级7)具有防潜动逻辑电路。

8)使用寿命：10年以上4.工作原理电能表由两个主要功能块组成：1、电能计量部分，2、微处理器部分。

电能计量部分使用三相高精度电能测量专用集成电路，该电路产生与用电量成比例的脉冲序列，然后送至微处理器管理系统。

IC卡上的电量数据通过IC卡导入装置直接送至微处理器管理系统，最后由CPU运算后，提供状态显示和报警信号等。

5.主要功能5.1电量显示²当插入卡片后，电表轮显上述1-15项内容。

²数码管平时20秒显示一次剩余电量。

²当表内剩余电量大于下限电量时，插入有电量的购电卡时，显示FULL并轮显1-15项内容.²当剩余电量小于等于报警电量时，电表常显d 剩余电量，提醒用户购电(插入有电量的购电卡时，显示购电量、F1- -、表内总电量，并轮显1-15项内容、显示完F1--方可拔卡.)。

²若平时显示“EEEE”则为存储器损坏。

5.2数据保护数据保护采用全固态集成电路技术，无需电池，断电后数据可保持十年以上。

DTSY601型三相四线电子式预付费电能表（液晶显示带485通讯）使用说明书2018E476-33一、用途及适用范围DTSY601型三相四线电子式预付费电能表(数字卡式三相电能表)是以全数字化、智能化的电能计量专用芯片为核心，结合单片机智能处理技术的高性能计量仪表。

具有完全数字化电能计量、智能化收费控制、用户信息管理等多功能的新一代产品。

该电能表是当前改革用电体制，实现电能商品化，解决收费难及调节电网负荷状态的理想产品。

该产品可安装在室内或室外电表箱内。

适应于环境温能为-20℃~45℃，相对湿度不大于85%的条件下使用。

其性能指标符合GB/T 17215.321-2008《交流电测量设备特殊要求第21部分：静止式有功电能表（1级和2级）》及GB/T 18460.3-2001 《IC卡预付费售电系统第3部分：预付费电度表》的要求。

该产品各项性能指标符合标准DL/T 645-2007《多功能表通讯规约》（兼容DL/T 645-1997《多功能表通讯规约》）。

二、主要功能及特点1、标准IC卡硬件加密预收费，供电部门以出售用电卡（IC卡）的方式销售电量预收电费，用户先买后用。

2、集完全数字化计量、电量显示、预付费控制、读卡等多种功能融为一体，具有极高的可靠性。

3、过负载保护。

负载超过设定最大电流连续一段时间，切断供电回路,液晶上闪烁报警符号。

电能表自动延时一段时间将自动合闸。

4、用电IC卡经软硬件多重加密，完全确保数据的安全、正确、可靠。

经过特殊设计，用电IC卡上记录了用户插卡时电表的剩余电量和累计电量以及是否有窃电行为的信息。

5、完善的卡口保护电路，可有效防止各种对卡口恶意攻击的行为。

6、显示剩余电量，显示位数为8位（6位整数，2位小数）。

7、剩余电量达到预报警电量，液晶上闪烁显示剩余电量，以提示用户需输入新的购电量。

8、当电能表中剩余电量为零时，电能表自动跳闸，中断供电，此时，用户必须持购电卡到售电部门购电(供电部门设置可以有透支电量，插入购电卡后用户可以使用一定限值电能)，用带有有效电量的购电卡插入表内后，方可正常供电。

086DTSY1352三相电子式预付费电能表安装使用说明书V1.1安科瑞电气股份有限公司目录一、概述 (2)二、主要功能 (2)三、技术参数 (2)四、外形尺寸（单位：mm） (3)五、接线与安装 (3)六、使用及操作 (4)七、通信说明 (6)一、概述DTSY1352三相电子式预付费电能表主要用于计量额定频率50Hz的三相交流有功电能，具有预付费、负载控制及RS485通信（选配）等功能，性能指标符合GB/T18460.3-2001标准。

是改革传统用电体制，提高用电管理水平的理想电能表。

二、主要功能功能名称功能说明功能配置电能计量双向有功电能计量（反向计入正向）■参数测量电压、电流、功率等参数测量■预付费逻辑加密卡，实现先交费后用电■控制可配合预付费专用断路器实现负载通断控制■LCD显示8位段式LCD显示■□C通信RS485接口MODBUS-RTU协议(■：标配；□：可选)三、技术参数电气特性电压输入额定电压3×220/380V，3×380V AC参比频率50Hz功耗<2VA（每相）电流输入输入电流 1.5(6)A,5(20)A,10(40)A,20(80)A起动电流0.004Ib功耗<1VA(最大电流)测量性能符合标准GB/T17215.321-2008测量精度 1.0级测量范围000000.00~99999999kWh脉冲输出输出类型无源输出，外接电源DC+5V~24V脉冲宽度80±20ms脉冲常数6400imp/kWh，1600imp/kWh，800imp/kWh，400imp/kWh（与基本电流对应）通信接口RS485(A+、B-)介质屏蔽双绞线协议MODBUS-RTU机械特性外形尺寸长×宽×高144mm×85mm×74mm(8模数)最大接线能力柔性电缆25mm2四、外形尺寸（单位：mm）五、接线与安装A B L1L1'L2L2'NL3'L3C Nctrl35预付费专用断路器直接接入接线图A B L1Ua L1'L2L3L2'Ub C NUc L3'N ***3534跳闸经互感器接入接线图789101112A B R S485+-+-电能脉冲时钟脉冲通信与脉冲端子在实际应用中，直接接入仪表与预付费专用断路器配合、经互感器接入仪表与分励脱扣装置配合完成对后端负荷的控制。

>> 精准计量 智慧物联06正泰昆仑DTSY666 型三相电子式预付费电能表>> 精准计量 智慧物联072 主要功能及特点3 主要技术参数● 准确计量正、反向有功电能，反向有功电能按正向电能累计● 可以预售电量，当电量用完后自动断电，断电阈值可设置● 一表一卡多重动态加密，用户数据安全可靠● 具有信息传递功能，通过用户卡可将电能表中的计量数据和工作状态数据返回到售电系统，供 结算、统计、管理使用● 具备错误操作和故障提示功能● 显示当前累计有功使用总电量、剩余电量、最近一次购电量等，电量显示五位整数，一位小数点GB/T 17215.321-2008、GB/T 17215.211-2006、GB/T 18460.3-2001、DL/T 645-20074 符合标准5 外形及安装尺寸DTSY666型三相四线电子式预付费电能表主要适用于实行先付费后用电供电制度的三相用户，可实现电能计量、电量预购、最大负荷限制等功能。

该产品是用电收费改革，提高供用电科学管理水平，促进合理用电，节约用电的理想电能计量产品。

1产品概述正泰昆仑DTSY666 型三相电子式预付费电能表（蓝牙通讯）2 主要功能及特点3 主要技术参数● 蓝牙通讯功能● 先付费，后用电，便于用户电费运营管理● 使用手机端小程序，通过蓝牙对电能表充值，支持移动支付● 准确计量正、反向有功电能，反向电能按正向累计● 可预存金额，当剩余金额用完后自动断电，断电阀值可设● 具有两级告警功能，1级剩余金额越限告警，背光闪烁提醒，2级跳闸断电提醒，按键5S 后合闸● 防囤积功能，充值时，剩余金额不能超过设定允许的电能表最大囤积金额● 超负荷保护功能，当负荷大于设置的阈值时，背光点亮，继电器自动断开，5分钟后自动合闸GB/T 17215.321-2008、GB/T 17215.211-2006、GB/T 18460.3-2001、DL/T 645-20074 符合标准5 外形及安装尺寸DTSY666型三相四线电子式预付费电能表主要适用于实行先付费后用电供电制度的三相用户，可实现电能计量、电量预购、最大负荷限制等功能。

DTSY607、DSSY607 型三相电子式预付费电能表产品特征
电能表的设计和结构能保证在额定条件下使用时不引起任何危险
三相电子式预付费电能表由表壳、内部线路板、端钮盒构成，
表壳正面留有插卡 口插卡购电
双向计量，
能够精确测量正、反两个方向的功率，且以一个方向计量先购电后用电，
预购的电量低于设定的电量会报警，电量用完则电表使得外部交流接触 器断开，
停止供电数码管显示器循环显示使用电量和剩余电量，
显示精度为0.01kWh ，发光二极管指示用 电或报警或断电状态
具有记忆功能，
数据在断电后不丢失，上电后可恢复，断电后表内数据可保存10年以上需外接交流接触器或分励脱扣器来切断电源（建议采用德力西品牌CJX1、CJX2、
CDC17系列交流接触器）
外形及安装尺寸单位：mm Delixi Electric。

是我公司开发推向市场的新产专用CPU电路进行数据处理、显示和控制50Hz×10（40）A； 3×10（60）A； 3×15（60）A；·h 200imp/kW·h1、电能计量部分，2、微处理部分。

电能计IC卡导入装置直接送至微处注：⏹当插入卡片后，电表轮显上述1~15项内容。

⏹数码管平时20秒显示一次剩余电量。

⏹当表内剩余电量大于限购电量时，插入有电量的购电卡时，显示FULL并轮显1~15项内容。

⏹当剩余电量小于报警电量时，电表常显d xxx剩余电量，提醒用户购电(插入有电量的购电卡时，显示购电量、F1-- 、表内总电量，并轮显1~15项内容、显示完“F1--”方可拨卡)。

⏹若平时显示“EEEE”则为电表硬件出错。

5、2数据保护数据保护采用全固态集成电路技术，无需电池，断电后数据可保护十年以上。

5、3电量提示用户用电时，电度表中电量递减计数，当表内剩余电量等于报警电量时，电表常显d xxx剩余电量或跳闸断电一次，用户插入IC卡，就可恢复供电，用户此时应及时购电。

5、4断电当电度表中剩余电量为零时，电度表自动跳闸，中断供电，用户应直接插入电量有效购电卡。

5、5负载控制通过购电卡可以设定用户的最大用电负荷，负荷以kW为单位设置。

当实际用电负荷超过设定值时，电度表自动拉闸断电LCD显示UUPP提醒用户减少负荷，当用户减少用电负荷5分钟左右或用户插入IC卡，即可恢复供电。

5、6回写功能电度表可将用户的累计用电量、剩余电量、过零电量回写到售电系统中便于管理部门的统计管理。

5、7记录非正常用电当剩余电量为零，电表还在运行，电度表会记录过零电量，并在用户下次购电时回写售电系统，便于电力部门做出相应的处理。

5、8用户抽检功能售电软件可提供数据抽检用参数并根据要求提供优先抽检的序列。

6 安装使用6、1电度表在出厂前经检验合格，并加铅封，即可安装使用。

6、2电度表安装要求：6、2、1在室内使用：安装表的底板应固定在坚固耐火的墙上，建议安装高度为1.8米左右，空气中无腐蚀性气体。

使用说明书产品型号：DTSY541DSSY531技术方案：FIa(VA)文件图号：HL8.466.748文件版本：V1.0编制：王秋平审核：朱林标准化：孙勤飞审定：吴舟群日期：2018.4.28华立科技股份有限公司使用说明书印制要求1.使用说明书封面、内页及封底的纸张均采用普通纸，即70g双胶纸。

2.纸张尺寸为148*210mm，要求边与边直角。

3.采用双面印刷胶印工艺，正反面版面不能错位，文字排列母线与底边平行度不大于0.5，版面左右宽度差不大于1。

4.字及图案对称，均匀排列，清晰美观。

5.采用多页装订成册形式，二个装订针在装订中性线上，不能歪斜。

6.印制色彩为黑色GB/T3181-2008和425C。

7.在使用说明书封底“供应商代码”处印上使用说明书制作商代码。

DTSY541DSSY531型三相电子式预付费电能表使用说明书华立科技股份有限公司三相电子式预付费电能表使用说明书11.概述DTSY541/DSSY531型三相电子式预付费电能表（以下简称"仪表")采用国际先进的超低功耗大规模集成电路技术及SMT 工艺制造，关键元器件选用国际知名品牌。

本仪表采用液晶显示方式，具有补遗、迭加、超容报警、预警提醒、自动拉闸断电、远程购电、保电、防窃电等功能。

本仪表符合GB/T 17215.321-2008、GB/T 18460.3-2001和DL/T645-2007等标准的要求。

2.规格型号型号规格准确度等级DTSY5413×220V/380V 3×1.5（6）A有功1级3×220V/380V 3×3(6)A3×220V/380V 3×5(20)A3×220V/380V 3×5(30)A3×220V/380V 3×5(40)A3×220V/380V 3×5(60)A3×220V/380V 3×10(40)A3×220V/380V 3×10(60)A3×220V/380V 3×15(60)A3×220V/380V 3×10(80)A3×220V/380V 3×20(80)A3×220V/380V 3×20(100)A3×220V/380V 3×30(100)ADSS5313×100V3×1.5（6）A3×100V 3×3（6）A 3.主要技术指标3.1正常工作电压：0.9Un～1.1Un；三相电子式预付费电能表使用说明书3.2正常工作温度范围：－25℃～＋75℃；3.3参比相对湿度：45%～75%；工作相对湿度：不大于95%；3.4电压线路功耗:有功功耗≤1W、视在功耗≤8VA；3.5起动电流：互感式：有功0.002In(1.0)直接式：有功0.004In(1.0)若客户有特殊要求，则按照客户要求设置。

DTSY1000型三相四线电子式预付费有功电度表使用说明书粤制00000366号M C深圳市亿玛信诺科技有限公司S H E N Z H E N Y I M A S I N O S C I E N C E A N D T E C H N O L O G Y C O.,LT D.目录一、用途、特点及使用范围 (1)二、功能特点概要 (1)三、工作原理 (2)四、规格和主要技术参数 (2)五、安装与使用方法 (4)六、运输与储藏 (8)七、保证期限 (9)敬告：1．遥控卡表开户时，请确保按下“购电”按钮后遥控卡正对电表内5秒以上，以便开户操作充分完成。

2．遥控卡表充值时，请确保按下“购电”按钮后遥控卡正对电表内3秒以上，以便充值操作充分完成。

一、用途、特点及使用范围DTSY1000型三相四线电子式预付费电度表是用来计量三相四线交流有功电能，并可实现电量预购、限流保护等功能的电子式电度表（直入式的无需外接互感器和断路器）。

该表采用了优选和自行设计的大规模专用集成电路，应用微处理器测控、表面安装(SMT)、电磁兼容等技术，集成度高，结构合理，性能可靠；用红外非接触遥控卡实现先付费后用电、表上剩余电量（可编程设定）不足时自动报警和断电；能实现最大功率范围内的可编程功率限制，当用户负荷超过限制功率值时电表自动断电，5分钟后自动恢复供电；购电卡能自动带回用电信息，送售电管理系统；具有取卡抄表功能，方便随时稽查和计算线损；可双向计量电能，具有防窃电、防潜动功能；采用独特的加密措施，保证了电度表和遥控卡的高安全性；采用多项抗干扰措施,可靠性高。

适用于工业和民用的三相交流线路。

二、功能特点概要该表除了具有普通电度表的全部功能以外,还具有如下特点:1.采用全数字芯片计量三相有功电能，能实现先买电后用电。

2.剩余电量（可编程设定）不足时报警：剩余电量少于告警门限1（参见告警说明）时报警灯或显示器闪烁，剩余电量少于告警门限2时断电报警，提示用户要赶快买电，此时用遥控卡与电表通讯一次，可恢复供电，直至剩余电量全部用完后断电，此时须买电后才恢复供电。

DTSY601型三相四线电子式预付费电能表使用说明书PA2012E417-331.概述DTSY601型三相四线电子式预付费电能表用于计量额定频率为 50Hz 的交流三相有功电能，实现先付费后用电的管理功能。

该产品采用国际先进的超低功耗大规模集成电路技术及SMT工艺制造，以微处理和数字化电能计量芯片为核心，高集成模块化设计和高保密性的IC卡作为传输介质，使用上安全可靠，计量上准确的电能计量产品，是用电管理上实现先付费后用电的一种智能化电能计量仪表。

其性能指标符合GB/T 17215.321-2008《交流电测量设备特殊要求第21部分：静止式有功电能表（1级和2级）》及GB/T 18460.3-2001 《IC卡预付费售电系统第3部分：预付费电度表》的要求。

具有体积小、重量轻、可靠性高等特点。

2.工作原理电能表由两个主要部分进行功能组成：一是电能计量部分，二是微控制器控制部分；电能计量部分使用A/D采样，DSP处理电路，产生表示用电多少的脉冲序列，送至微处理器进行电能计量；微处理器实现各种控制功能并通过IC卡接口与电能卡（IC卡）传递数据。

产品特点:a.采用高精度、高灵敏、高稳定、宽量程、低功耗专用计量芯片ATT7030。

b.电压采样回路采用电阻分压方式。

电流采样回路采用高稳定、宽量程的锰铜分流器。

c.采用IC卡作为数据传输媒介。

d.结构牢固，阻燃、抗老化、密封性能好。

表壳结构尺寸统一简洁、精致、安装方便。

e.字轮式计度器计量总有功电能, LED数码显示器显示表内的剩余电量、购电次数。

3.型号规格4.4.1 误差极限当仪表带单相负载和多相负载时的百分比误差之差不超过1.5%（对1级表）和2.5%（对2级表）。

4．2 起动在参比电压、参比频率及功率因数为1.0的条件下，直接接入式负载电流为0.004Ib(1级)、0.005Ib(2级)，经电流互感器接入式负载电流为 0.002In(1级)、0.003In(2级)，仪表能起动，并连续计量电能。
