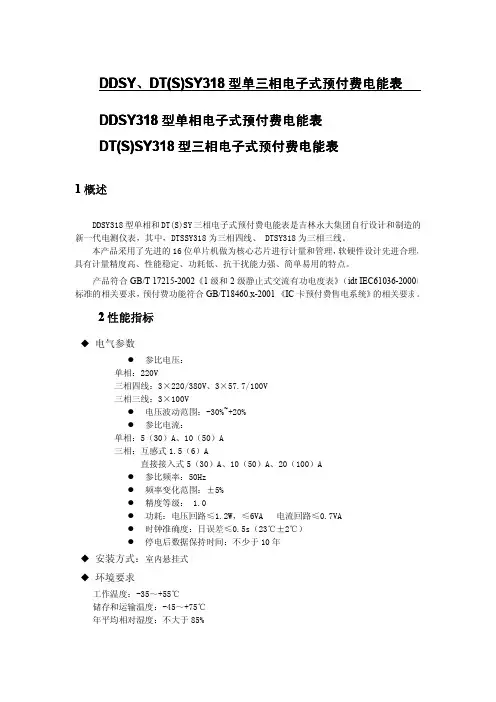

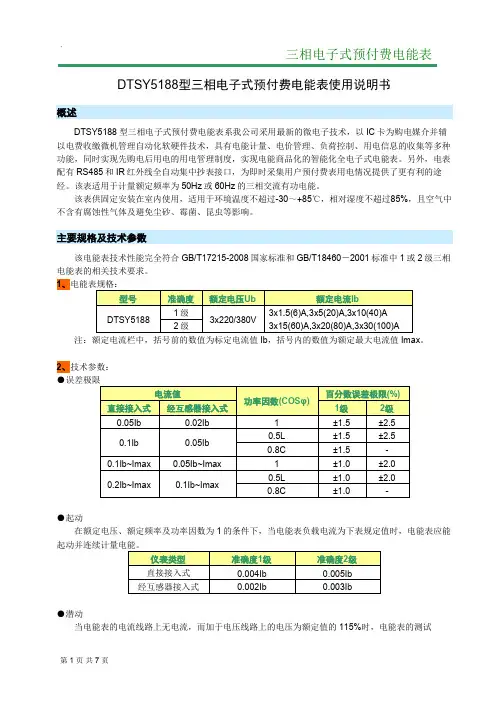

DTSY5188、DSSY5188-LCD型三相电子式预付费电能表使用说明书

SY988型电子式IC使用说明书深圳市方为科技有限公司深圳市浩迪仪表有限公司一、用途和适用范围：DTSY988（DSSY988）型三相电子式预付费电能表是采用先进的微电子技术、SMT 工艺开发生产的新一代智能型电能表，其用途是供计量频率为50Hz/60Hz的三相交流有功电能，同时完成先买电后用电的预付费用电管理及负荷控制功能，是我国改革用电体制，实行计划用电和节约用电的理想产品。

电能表应安装在室内或室外电表箱内，使用温度为-25℃～55℃，相对湿度有不大于95%的环境中。

本产品符合IEC1036和GB/T17215-2002标准中 1.0级的三相电子式电能表和GB/T18460-2001中预付费表的全部技术要求。

二、主要功能及特点：1、全电子式三相有功双向电能计量。

2、具有高精度、高过载、高灵敏度，防窃电、功耗低、体积小等特点。

3、IC卡预付费功能：先买电，后用电，供电部门可通过计算机售电管理系统，对用户预购电量，对最大负荷等参数进行设置经IC卡传递给电能表。

4、数据回读功能：当IC卡插入电表读取数据后，能够将电表内总用电量，总购电量，本次剩余电量，表内负电量等数据回读到IC卡中，然后在售电系统中准确读出。

5、电度表具有最大负荷控制功能，可任意设置用电负荷。

6、两级剩余报警，提醒用户及时购电。

7、停电时表内数据自动保护，保证10年数据不丢失。

8、电能表采用6位LED数码管，显示用电信息，通过插卡，可轮显各项用电参数。

9、设置负电量参数，当开关损坏或人为窃电时，将用户电量存入负电量参数，再次购电时，可作为窃电或补收电费的依据。

10、提供清除卡、复制卡、限电卡、抄表卡、特抄卡等功能卡，方便用户用电管理。

11、可实现多块表抄表功能，一卡抄一百多户用电数据，方便用电部门进行电量统计和电量抄收，有利于线损统计。

12、表内数据加有校验和纠错处理，并经多级加密处理确保数据安全、准确、可靠。

13、IC卡由供电部门设置地区码，保证一表一卡，IC卡反复使用达一千次以上。

DTSD1277型DSSD1277-B型三相电子式多功能电能表使用说明书安装、使用产品前请阅读使用说明书石家庄科林自动化有限公司目录1概述 ....................................................................................................................................错误！未定义书签。

2工作原理 ............................................................................................................................错误！未定义书签。

3技术参数 ............................................................................................................................错误！未定义书签。

3.1主要型号 ...............................................................................................................................错误！未定义书签。

3.2主要技术参数 .......................................................................................................................错误！未定义书签。

3.3抄表及全失压电池 ...............................................................................................................错误！未定义书签。

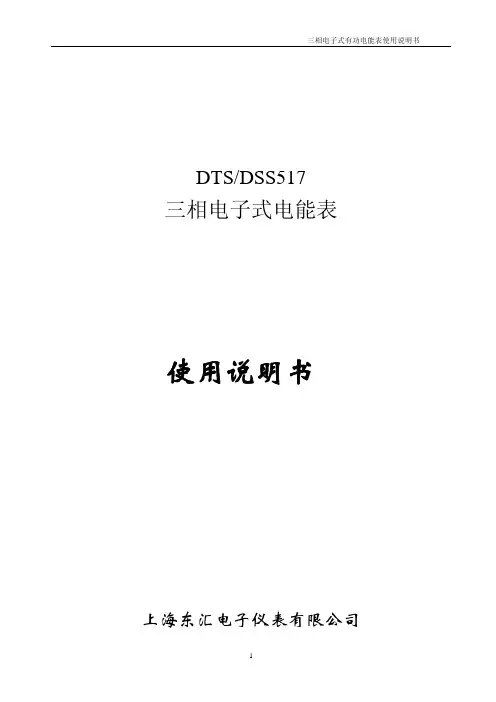

DTS/DSS517三相电子式电能表使用说明书上海东汇电子仪表有限公司1．概述DTS/DSS517 L4型三相电子式有功电能表（以下简称“仪表”）由三相电子式电能表单元和数据处理单元组成，LCD 显示，有红外或RS485通信功能。

该表具有测量精度高、稳定性好、过载能力强、可靠性高等显著优点。

可为电力部门提供先进、可靠的计量工具。

该表型根据国家标准GB/T17215-2002《１级和２级静止式交流有功电度表》设计，技术要求符合《三相液晶显示电能表技术要求》；通讯规约符合DL/T645-1997《多功能表通讯规约》。

注：可根据用户需要制造特殊规格的表。

3．主要电气性能指标：3． 1 基本误差：见表1有功1.0级有功2.0级电流值 功率因数 COSФ误差 %功率因数 COSФ 误差 % 0.05Ib≤I<0.1Ib 1.0 ±1.5 1.0 ±2.5 0.1Ib≤I<Imax 1.0±1.0 1.0±2.0 0.1Ib≤I<0.2Ib 0.5滞后或0.8超前 ±1.5 0.5滞后或0.8超前 ±2.5 0.2Ib≤I<Imax0.5滞后或0.8超前±1.0 0.5滞后或0.8超前±2.03． 2 起动电流：有功≤0.005Ib（2级） 有功≤0.003Ib（2级，经互感器接入）有功≤0.004b（1级） 有功≤0.002Ib（1级，经互感器接入）。

3． 3 潜动：电压线路加115%Un,当电流回路无电流时，电能表输出的脉冲不多于1个。

3．4 电气参数电池停电不显示电流 ≦10uA 正常工作电压0.85Un ～ 1.15Un 极限工作电压 0.7Un ～ 1.2Un 每相电压线路功耗 ≤1.0W 和5VA 电流线路功耗 ≤1VA 备份电池电压3.6VDC 电池停电显示电流 ≦30uA 3.4 时钟参数时钟准确度 0.5S/d（23℃） 电池容量≥1.2Ah3.5 气候条件正常工作温度: -15℃ ～ +55℃极限工作温度范围： -20℃～ +70℃贮存与运输温度范围：-25℃～ +70℃3.6外型尺寸： 268×171×76mm。

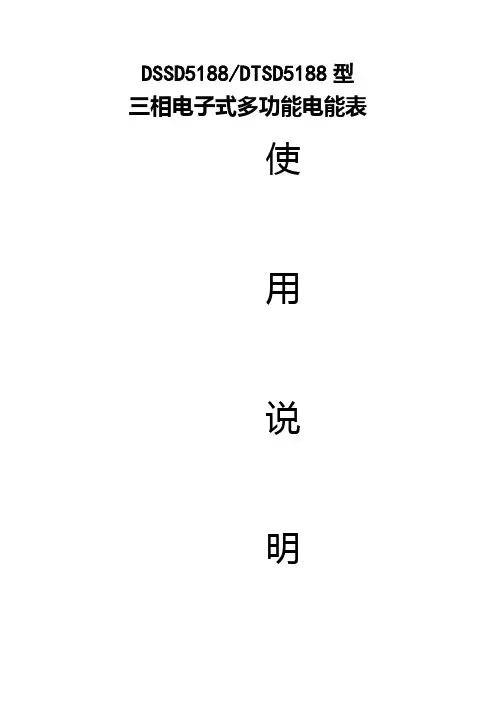

DSSD5188/DTSD5188型三相电子式多功能电能表使用说明书有限公司目录1概述 (1)1.1 产品特点及用途 (1)1.2 产品标准 (1)1.3 规格型号 (1)1.4 系列产品功能列表 (1)2 工作原理及外形特征 (3)2.1 工作原理 (3)2.2 外形图 (3)3 技术指标 (4)4 安装和接线 (5)4.1 电表安装 (5)4.2 电源端子接线 (5)4.3 功能端子接线 (6)4.4 脉冲输出端子接线 (6)4.5 通讯接口 (6)5 功能及使用 (7)5.1 电能计量功能 (7)5.2 最大需量功能 (7)5.3 复费率功能 (7)5.4 事件记录功能 (7)5.5 电能冻结及负荷记录功能 (8)5.6 数据显示功能 (8)5.7 设置功能 (10)5.8 其他功能 (12)6 常见故障问题解答 (12)7 运输和储存 (12)8售后服务 (12)结束语 (12)附录A 内部参数及状态(控制)字说明 (13)附录B 功能附录表 (15)1 概述1.1 产品特点及用途DSSD5188/DTSD5188型三相电子式多功能电能表是采用先进的电能计量专用芯片，将有功、无功计量与成熟的多费率技术相结合设计而成，应用数字采样处理技术及SMT工艺，根据中国实际用电状况所设计、制造的具有国际先进水平的电能仪表。

本产品可计量正反向有功电能和无功电能，测量有功、无功及各费率的最大需量。

具有4个费率、10个时段、4个时区、5个日时段表，可实现失压、失流、清需、编程等多种事件记录及负荷曲线记录，并具有电能脉冲输出、时钟信号输出等功能。

本产品可广泛用于电厂、变电站、各企事业单位的电能综合计量和管理，尤其适合于用电改造对用户提出的多费率、有无功计量的要求。

1.2 产品标准其产品性能指标符合GB/T 17215.321-2008《1级和2级静止式交流有功电能表》、GB/T 17215.323-2008《2级和3级静止式交流无功电度表》国家标准和DL/T 614-1997《多功能电能表》标准中的各项技术要求。

预付费多费率电能表用户使用手册一、概述该电子式预付费复费率电能表(以下简称“仪表”)是根据居民实际用电状况所设计、制造。

它具有较高的准确度和可靠性。

本仪表采用先进的电能计量专用芯片，与成熟的复费率、预付费技术相结合设计而成，应用16位数字采样处理技术及SMT工艺制造的高新技术产品。

关键元器件选用国际知名品牌的长寿命器件，提高了产品的可靠性和使用寿命，数据显示采用大屏幕液晶，便于抄表。

该仪表能实现分时计量预付费，设定日抄表，掌上电脑编程及抄表等功能；可设置2个时区，3种费率，12个日时段；并具有红外和485通讯功能，可实现远距离抄表，通信规约可支持DL/T 645-2007《多功能电能表通信规约》，为用电自动化管理提供了必备的条件。

其性能指标符合GB/T 17215-2002《1级和2级静止式交流有功电度表》中对电子式有功电度表的技术要求，符合GB/T15284-2002《多费率电能表特殊要求》对复费率电能表的技术要求，并符合GB/T18460-2001《IC卡预付费售电系统》的各项技术要求。

二、主要功能预付费复费率电能表具有以下基本功能：3.1 分时有功正、反向电能计量，无功电量计量，可分为4种费率、12个时段、8个时区。

3.3 可通过掌上电脑进行红外通讯、完成编程设置和抄表。

3.4 可实现参数轮显，轮显的参数（不超过32项）和时间间隔可预先设置，参数轮显的顺序也可任意设定。

3.5 带光耦隔离有功无源脉冲输出接口，脉冲常数和电表常数相同。

3.6 记录12个月的有功总电量和分时电量,并可通过红外或485方式抄表。

3.7 具有编程禁止功能和数据清零功能。

3.8 支持部规约的缩位抄表。

3.9 具有先购电后用电,并在指定抄表日自动冻结每月的各费率用电量。

3.10可使用IC卡进行参数设置和抄表。

3.11采用一表一卡方式，IC卡内数据多重校验和加密，安全可靠。

3.12 每次购电能通过电卡进行双向传递数据。

3.13 能设置非工作营业时段和应急赊欠限量。

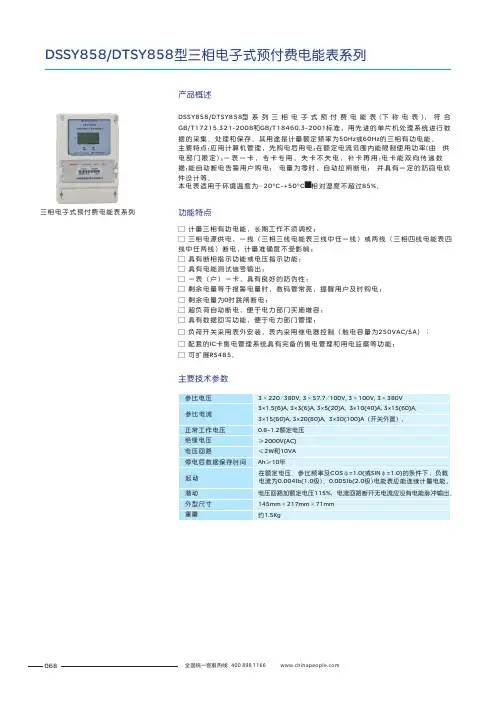

DSSY858/DTSY858型三相电子式预付费电能表系列
三相电子式预付费电能表系列
主要技术参数
DSSY858/DTSY858型系列三相电子式预付费电能表(下称电表)，符合GB/T17215.321-2008和GB/T18460.3-2001标准，用先进的单片机处理系统进行数据的采集、处理和保存。

其用途是计量额定频率为50Hz 或60Hz 的三相有功电能。

主要特点:应用计算机管理，先购电后用电;在额定电流范围内能限制使用功率(由供电部门限定);一表一卡，专卡专用，失卡不失电，补卡再用;电卡能双向传递数据;能自动断电告警用户购电; 电量为零时，自动拉闸断电; 并具有一定的防窃电软件设计等。

本电表适用于环境温度为-20°C~+50°C，相对湿度不超过85%。

□ □ 三相电源供电，一线（三相三线电能表三线中任一线）或两线（三相四线电能表四线中任两线）断电，计量准确度不受影响；□ 具有断相指示功能或电压指示功能；□ 具有电能测试信号输出；
□ 一表（户）一卡，具有良好的防伪性；
□ 剩余电量等于报警电量时，数码管常亮，提醒用户及时购电；□ 剩余电量为0时跳闸断电；
□ 超负荷自动断电，便于电力部门实施增容；□ 具有数据回写功能，便于电力部门管理；
□ 负荷开关采用表外安装，表内采用继电器控制（触电容量为250VAC/5A ）；□ 配套的IC 卡售电管理系统具有完备的售电管理和用电监察等功能；□ 可扩展RS485。

计量三相有功电能，长期工作不须调校；
产品概述
功能特点
068
基本误差（平衡负载误差极限）
外形及安装尺寸
069。

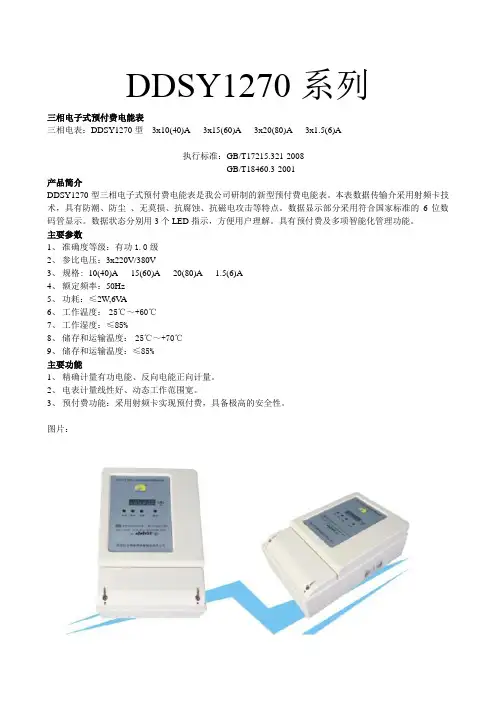

DDSY1270系列三相电子式预付费电能表三相电表：DDSY1270型3x10(40)A 3x15(60)A 3x20(80)A 3x1.5(6)A执行标准：GB/T17215.321-2008GB/T18460.3-2001产品简介DDSY1270型三相电子式预付费电能表是我公司研制的新型预付费电能表。

本表数据传输介采用射频卡技术，具有防潮、防尘、无莫损、抗腐蚀、抗磁电攻击等特点。

数据显示部分采用符合国家标准的6位数码管显示。

数据状态分别用3个LED指示，方便用户理解。

具有预付费及多项智能化管理功能。

主要参数1、准确度等级：有功1.0级2、参比电压：3x220V/380V3、规格: 10(40)A 15(60)A 20(80)A 1.5(6)A4、额定频率：50Hz5、功耗：≤2W,6V A6、工作温度：-25℃～+60℃7、工作湿度：≤85%8、储存和运输温度：-25℃～+70℃9、储存和运输温度：≤85%主要功能1、精确计量有功电能、反向电能正向计量。

2、电表计量线性好、动态工作范围宽。

3、预付费功能：采用射频卡实现预付费，具备极高的安全性。

图片：DTSY1270三相四线预付费电能表使用说明书DTSY1270型三相四线预付费电能表是我公司研制的新型智能化电能表，各项技术指标符合GB/T17215-2008《1级和2级静止式交流有功电度表》和GB/T18460-2001《预付费电度表》的技术要求。

本表数据传输媒介采用非接触式IC卡技术，具有防水、防潮、防尘、无磨损、抗腐蚀、抗磁电攻击等特点。

数据显示部分采用符合国家标准的6位数码管显示。

数据状态分别用3个LED指示，方便用户理解。

一、产品特点（1）数码管六位显示，用户辨认方便。

（2）采用射频卡技术避免了接触式IC卡的不安全因素。

（3）外观设计简单、新颖，大方二、主要技术指标（1）准确度等级：1.0级，基本误差、启动潜动符合国标要求。

（2）脉冲常数：1600imp/kWh（3）电压量程：3X220/380 V（4）电流量程：3X1.5（6）A（5）功耗：小于2W（6）工作环境：-25℃～55℃（7）预付费功能：预收电费，剩余电量为零时自动拉闸断电。

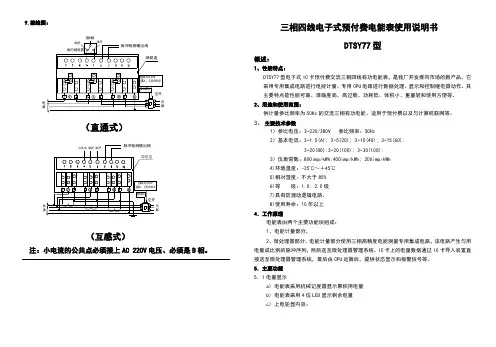

概述：1、性能特点：电子式IC卡预付费交流三相四线有功电能表，采用专用集成电路进行电能计量、专用CPU电路进行数据处理、显示和控制继电器动作。

其主要特点是性能可靠、准确度高、高过载、功耗低、体积小、重量轻和使用方便等。

2、用途和使用范围：供计量参比频率为50Hz的交流三相有功电能。

适用于预付费以及与计算机联网等。

3、主要技术参数1)参比电压：3×220/380V 参比频率：50Hz2)基本电流：3×1.5(6); 3×10(40); 3×15(60);3×20(100);3)仪表常数：3200(400)imp/kWh;400imp/kWh; 200imp/kWh4)环境温度：-25℃～+45℃5)相对湿度：不大于85%6)等级：1.0; 2.0级7)具有防潜动逻辑电路。

8)使用寿命：10年以上4.工作原理电能表由两个主要功能块组成：1、电能计量部分，2、微处理器部分。

电能计量部分使用三相高精度电能测量专用集成电路，该电路产生与用电量成比例的脉冲序列，然后送至微处理器管理系统。

IC卡上的电量数据通过IC卡导入装置直接送至微处理器管理系统，最后由CPU运算后，提供状态显示和报警信号等。

5.主要功能5.1电量显示a) 电能表采用机械记度器显示累积用电量b) 电能表采用4位LED显示剩余电量c) 上电轮显内容：注：²²数码管平时20秒显示一次剩余电量。

²当表内剩余电量大于下限电量时，插入有电量的购电卡时，显示FULL并轮显1-15项内容.²当剩余电量小于等于报警电量时，电表常显 d 剩余电量，提醒用户购电(插入有电量的购电卡时，显示购电量、F1- -、表内总电量，并轮显1-15项内容、显示完F1--方可拔卡.)。

²若平时显示“EEEE”则为存储器损坏。

5.2数据保护数据保护采用全固态集成电路技术，无需电池，断电后数据可保持十年以上。

1、用途、特点和适应范围DTSY858型系列三相电子式预付费电能表(下称电表)，符合GB/T17215和GB/T18460标准，用先进的单片机处理系统进行数据的采集、处理和保存。

其用途是计量额定频率为50Hz 或60Hz 的三相有功电能。

主要特点：应用计算机管理，先购电后用电；在额定电流范围内能限制最大使用功率(由供电部门限定)；一表一卡，专卡专用，失卡不失电，补卡再用；电卡能双向传递数据；能自动断电告警用户购电；电量为零时，自动拉闸断电；并具有一定的防窃电软件设计等。

本电表适用于环境温度为-25℃～+55℃，相对湿度不超过85％。

2、规格型号及技术指标 2.1 规格型号2.2 基本误差（平衡负载误差极限）2.3 起动在参比电压，参比频率及COS φ=1.0的条件下，负载电流为0.004Ib(1级)、0.005Ib(2级)仪表应能连续计量电量。

2.4 潜动电压回路加额定电压115％，电流线路中无电流时，仪表的测试输出不应产生多于一个的脉冲。

2.5 电压范围正常工作电压： 0.9Un-1.1Un 极限工作电压： 0.8Un-1.15Un 2.6 功耗电压线路功耗： ≤2W 和 10VA 电流线路功耗： ≤4.0VA3、主要结构及工作原理DTSY858型系列三相电子式预付费电能表是采用进口专用大规模集成电路，16位A/D 转换、数字乘法器、应用数字采样处理技术及SMT 工艺制造的新型仪表。

3、1工作原理图电能表由分压器取得电压采样信号，电流互感器取得电流采样信号，经乘法器得到电压电流乘积信号，再经频率变换产生一个频率与电压电流乘积成正比的计数脉冲。

3、2数据处理电能计量脉冲经光电耦合器送CPU处理，运算后存储于非易失EEPROM 中。

由计算机管理信息系统，通过IC卡读写器，写入一定电量和监控要求的IC卡输入表内微处理器系统，经CPU运算后，提供显示、报警、切断状态信号。

4、安装与使用4.1 电表在出厂时经检验合格，并加封铅印，可安装使用，如无铅封或贮存过久，应请有关部门重新校验加封，方可安装使用。

DTSD和DSSD型三相多功能电能表说明书————————————————————————————————作者：————————————————————————————————日期：DSSD/DTSD型三相电子式多功能电能表产品说明书海信电子科技有限公司目录1 产品简介01.1概述0 1.2工作原理0 1.3功能总览表1 1.4技术指标22 基本功能：42.1电能计量4 2.2最大需量测量5 2.3费率和时段6 2.4实时量测量7 2.5事件记录8 2.5冻结功能18 2.7负荷记录19 2.8显示20 2.9安全保护21 2.10信号输出21 2.11通讯功能21 2.12停电抄表223 液晶显示说明223.1显示界面22 3.2显示界面224. 安装与接线235 运输与存储246 售后服务24附录 A 状态字、特征字、模式字、错误信息字25附录 B 异常显示代码281 产品简介1.1 概述DTSD/DSSD型三相四线、三相三线多功能电能表是有限公司研制生产的新一代智能型高科技电能计量产品。

它采用当今最新集成电路技术，运用先进的软件算法，根据电能表有关国际(IEC)标准和我国电力行业标准DL/T614-2007、DL/T645-2007和国家电网系列标准等设计制造。

它集各种计量、监控、报警、显示、通讯功能于一身，能计量正反向有功和无功总电量及分时电量、四象限无功总电量及分时电量、正反向视在总电量及分时电量、正反向基波电量、正反向谐波电量、铜损、铁损有功电能补偿量；能计量正反向有功和无功总最大需量及分时最大需量、四象限无功总最大需量及分时最大需量、正反向视在电能最大需量及分时最大需量；以及最大需量发生的日期和时间；能测量各相电压、电流、功率因数、有功功率、无功功率、视在功率及三相总有功功率、总无功功率、总是在功率、功率因数、频率和表内温度等；能检测并记录各相断相、失压、失流及三相全失压等事件；能检测备用电池电压和监测负荷情况；能检测开表盖和开编程盖等事件；能实现远程和红外抄表、编程、监测和校准；而且具备多种扩展功能。

目录一、概述 ........................................................ - 3 -1.1、性能..................................................... - 3 -二、规格与主要技术参数：........................................ - 4 -2.1、规格..................................................... - 4 -2.2、主要技术参数：........................................... - 5 -三、计量 ........................................................ - 6 -3.1、计量功能................................................. - 6 -3.1.1电能测量四象限定义....................................... - 6 -3.1.2 电能计量功能............................................ - 7 -3.1.3 最大需量计量功能........................................ - 7 -3.1.4 电参量测量功能.......................................... - 8 -3.2、电压监测功能............................................. - 9 -3.2.1 失压概念................................................ - 9 -3.2.2 失压判定................................................ - 9 -3.2.3 失压记录................................................ - 9 -3.2.4 全失压判定、记录功能 ................................... - 10 -3.3、电流监测功能............................................ - 10 -3.3.1 失流记录功能........................................... - 10 -四、功能 ....................................................... - 10 -4.1、报警功能................................................ - 10 -4.2、断电控制................................................ - 10 -4.3、开盖报警................................................ - 10 -4.4、停电.................................................... - 11 -4.5、时段控制................................................ - 11 -4.6、自动结算功能............................................ - 11 -4.7、数据冻结功能........................................... - 11 -4.8、事件记录功能........................................... - 12 -4.9.1通讯接口及规约.......................................... - 13 -4.9.2 编程允许与限制......................................... - 13 -4.9.3软硬件保护.............................................. - 13 -五、电表使用方法............................................... - 14 -5.1、调整、校验.............................................. - 14 -5.2、安装.................................................... - 14 -5.3、抄表.................................................... - 16 -5.4、更换电池................................................ - 16 -5.5、最大需量清零............................................ - 17 -六、显示 ....................................................... - 17 -6.1、显示画面符号定义........................................ - 17 -6.2、循显画面................................................ - 18 -6.3、故障报警显示............................................ - 22 -七、通讯 ....................................................... - 23 -八、运输贮存与保证期限......................................... - 23 -8.1、运输.................................................... - 23 -8.2、贮存.................................................... - 23 -8.3、修理及更换.............................................. - 23 -一、概述DSZY22/DTZY22型三相费控智能电能表采用当今最先进的电能表专用集成电路、永久保存信息的不挥发性存贮器、红外通讯、汉字大画面液晶显示等多项技术。

使用说明书产品型号：DTSY541DSSY531技术方案：FIa(VA)文件图号：HL8.466.748文件版本：V1.0编制：王秋平审核：朱林标准化：孙勤飞审定：吴舟群日期：2018.4.28华立科技股份有限公司使用说明书印制要求1.使用说明书封面、内页及封底的纸张均采用普通纸，即70g双胶纸。

2.纸张尺寸为148*210mm，要求边与边直角。

3.采用双面印刷胶印工艺，正反面版面不能错位，文字排列母线与底边平行度不大于0.5，版面左右宽度差不大于1。

4.字及图案对称，均匀排列，清晰美观。

5.采用多页装订成册形式，二个装订针在装订中性线上，不能歪斜。

6.印制色彩为黑色GB/T3181-2008和425C。

7.在使用说明书封底“供应商代码”处印上使用说明书制作商代码。

DTSY541DSSY531型三相电子式预付费电能表使用说明书华立科技股份有限公司三相电子式预付费电能表使用说明书11.概述DTSY541/DSSY531型三相电子式预付费电能表（以下简称"仪表")采用国际先进的超低功耗大规模集成电路技术及SMT 工艺制造，关键元器件选用国际知名品牌。

本仪表采用液晶显示方式，具有补遗、迭加、超容报警、预警提醒、自动拉闸断电、远程购电、保电、防窃电等功能。

本仪表符合GB/T 17215.321-2008、GB/T 18460.3-2001和DL/T645-2007等标准的要求。

2.规格型号型号规格准确度等级DTSY5413×220V/380V 3×1.5（6）A有功1级3×220V/380V 3×3(6)A3×220V/380V 3×5(20)A3×220V/380V 3×5(30)A3×220V/380V 3×5(40)A3×220V/380V 3×5(60)A3×220V/380V 3×10(40)A3×220V/380V 3×10(60)A3×220V/380V 3×15(60)A3×220V/380V 3×10(80)A3×220V/380V 3×20(80)A3×220V/380V 3×20(100)A3×220V/380V 3×30(100)ADSS5313×100V3×1.5（6）A3×100V 3×3（6）A 3.主要技术指标3.1正常工作电压：0.9Un～1.1Un；三相电子式预付费电能表使用说明书3.2正常工作温度范围：－25℃～＋75℃；3.3参比相对湿度：45%～75%；工作相对湿度：不大于95%；3.4电压线路功耗:有功功耗≤1W、视在功耗≤8VA；3.5起动电流：互感式：有功0.002In(1.0)直接式：有功0.004In(1.0)若客户有特殊要求，则按照客户要求设置。
