PY3000变压器变比测试仪使用说明书南京普源电气有限公司一、概述在电力变压器的半成品、成品生产过程中,新安装的变压器投入运行之前以及根据国家电力部的预防性试验规程中,要求对运行的变压器定期进行匝数比或电压比测试。
传统的变比电桥操作繁琐,读数不直观,且要进行必要的换算,测试结果只为一相变比。
全自动变比组别测试仪克服了传统变比电桥测试的缺点。
仪器一次完成三相变比测试,测试速度快,准确度高。
二、安全措施1、使用本仪器前一定要认真阅读本手册。
2、仪器的操作者应具备一般电气设备或仪器的使用常识。
3、本仪器户内外均可使用,但应避开雨淋、腐蚀气体、尘埃过浓、高温、阳光直射场所使用。
4、仪表应避免剧烈振动。
5、对仪器的维修、护理和调整应由专业人员进行。
6、测试线夹的黄、绿、红分别对应变压器的A、B、C不要接错。
7、高、低压电缆不要接反。
8、测单相变压器时只使用黄色和绿色线夹,不要用错,不用的测试夹要悬空。
三、性能特点1、测试量程宽,最高可达5000。
2、测试速度快,7秒钟完成三相测试3、Z形联接变压器测试。
4、不掉电时钟和日期显示,数据存储功能。
5、高、低压反接的保护功能。
6、变压器短路、匝间短路保护功能。
7、热敏打印机输出功能,快速、无声。
8、体积小、重量轻。
四、技术指标1、量程:0.9~50002、精确度:±(0.1%+2字)(500以下)±(0.2%+2字)(500~2000)±(0.5%+2字)(2000以上)3、分辨率:最小0.00014、输出电压:160V、10V 自动换档5、工作电源:AC220V %10±50HZ6、使用温度:–20℃~40℃7、相对湿度:≤85%,不结露8、外形尺寸;主机:360*290*170(mm)线箱:360*290*170(mm)9、重量:主机5.9KG 线箱5.1KG五、面板说明1、显示屏:65K 真彩色阵液晶,数字调节背光,显示操作菜单和测试结果。
电力变压器的参数及模型1.变压器的基本工作原理变压器是一种把电压和电流转变成另一种或者几种同频率的不同电压电流的电气设备。
2.电力变压器的参数变压器额定容量S N变压器额定电压U N短路损耗△P K阻抗电压百分数U K%空载损耗△P0空载电流百分数I0%※关于参数的说明:(1)变压器的容量为三相总容量。
(2)变压器铭牌上的电气参数,损耗指的是三相总损耗,百分数是相对于相电压的百分数。
(3)计算所得变压器等值电路中的参数指的是每一相得参数。
3.电力变压器参数的计算变压器的参数一般是指等值电路中的电阻R T、电抗X T、电导G T、电纳B T。
代表其电气特性的四个参数,短路损耗△P K、短路电压百分比U K%、空载损耗△P0、空载电流百分值I0%由短路试验和空载实验得到。
一、双绕组变压器(1)短路试验计算电阻铜损(变压器短路损耗)△P K=3I N2R T×10−3=3N 2(√3U2)2T×10−3 (KW)在上式中I N为变压器的额定电流(A),U N为变压器的额定电压(KV),S N为变压器的额定容量(KW∙A),R T为变压器的的每相电阻(Ω)。
由上式可求得变压器的电阻R T=∆P K U N 2S N2×103=∆P KS NZ N(Ω)其中,Z N为变压器的额定阻抗,且,Z N=U K 2S N×103(Ω)(2)短路试验计算电抗短路电压百分值为U K%=√3I N Z TU N×100×10−3对于大型电力变压器,其绕组电阻值远小于绕组电抗值,所以近似认为X T≈Z T,所以,X T=U K%100×U N2S N×103=U K%100Z N(Ω)(3)空载试验计算电导变压器的电导用以表示变压器铁芯的有功损耗。
由于空载电流比额定电流小的多,这样在做空载试验时绕组电阻中的损耗也很小,所以可近似的认为变压器的空载损耗就是变压器的励磁损耗,即∆P0≈∆P Fe,于是,G T=∆P FeU N2×10−3≈∆P0U N2×10−3=∆P0S N×1Z N(S)其中,∆P0为变压器空载损耗(KW)(4)空载试验计算电纳变压器的电纳表示变压器的励磁无功损耗。
35kV组合式变压器安装使用说明书三变科技股份有限公司敬请留意:●开箱验收检查后,在设备未投运前,请将其置于干燥、通风处。
●请采用正确的方式起吊箱体。
●运行前要检查压力释放阀能正常开启。
●对熔断器的操作需在断电的状态下进行。
●无励磁分接开关不能带负荷操作。
●在对设备进行接地、试验、隔离和合闸操作都要使用绝缘操作杆。
●负荷开关只能开断额定电流,不能开断短路电流。
●变压器长期过载运行将影响其使用寿命。
目录1.概述2.使用环境条件3.型号说明4.主要技术参数5.结构特点6.基础7.开箱验收8.安装9.使用10.维护11.主要附件的安装、使用12.随机文件和附件1 概述风力(太阳能)发电用组合式变压器是将升压变压器器身、开关设备、高压限流熔断器、分接开关及相应辅助设备集合与一体的静止变电设备。
针对风力(太阳能)发电的特殊性,为用户提供合理的解决方案,是风力(太阳能)发电机组理想的配套升压变压器。
本说明书用来辅助工程技术人员进行组合式变压器的安装、使用和操作。
本说明书不能替代电气设备的一般操作规程,也不可能满足安装、使用和操作的所有需要。
这些工作应有熟悉电力系统的安全和操作规程人员进行。
2 使用环境和条件2.1 海拔高度不超过2000m;2.2 环境温度:最高气温45℃,最低气温-40℃;2.3 空气相对湿度:日相对湿度不超过95%,月平均不超过90%;2.4 户外风速不超过35m/s;2.5 地面倾斜度不超过3°;2.6 电源电压的波形近似正弦波,三相电源电压近似对称;2.7 安装地点无爆炸危险、火灾、严重污秽、化学腐蚀及剧烈振动;2.8 上述使用条件不能满足要求时,用户可与我公司协商解决。
3型号说明Z □ S□- Z·□–□ / □高压侧额定电压kV变压器额定容量kV AF:风力发电用T:太阳能发电用终端型性能水平代号三相G:共箱式F:分箱式组合式变压器4主要技术参数5结构特点5.1组合式变压器采用“目”字型结构,体积小、结构紧凑,起吊平稳;5.2高压侧全密封装带电显示器,符合高压产品五防要求,保证人身安全;5.3可用于环网也可用与终端,转换方便;5.4箱体采用防盗结构。
山西煤销集团古交鑫峰煤业有限公司地面10kV变电所主变技术规格书编制:审核:二0一二年三月十六日审查表矿机电科:年月日矿机电矿长:年月日矿总工程师:年月日矿长:年月日公司机电部:年月日公司分管副总:年月日公司总工程师:年月日审查意见:目录1、总的要求-----------------------------------------------------2、使用条件-----------------------------------------------------3、技术要求-----------------------------------------------------4、设备规范-----------------------------------------------------5、技术文件-----------------------------------------------------6、试验---------------------------------------------------------7、质量保证和管理-----------------------------------------------8、技术服务、设计联络、工厂检验和监造---------------------------9、供方提供必须的备品备件、专用工具-----------------------------1、总的要求1.1本书提出了对设备本体及其附属设备的技术要求。
主要包括设备的使用条件、主要技术参数、结构、性能、试验及所需技术资料等方面的内容。
1.2 本书提出的是最低限度的技术要求,并未对一切技术细节作出规定,也未充分引述有关标准和规范的条文。
供方应提供符合本规格书和有关最新国家标准、电力行业标准的优质产品。
1.3 本书所使用的标准如与供方所执行标准不一致时,应按较高标准执行。
SBZC变比组别测试仪使用说明一、概述国标GB1094—79规定:“电力变压器的变压比,除电压在35KV以下且小于3的变压器允许偏差为0.5%”。
对于传统的变比测量方法,大多采用QJ35电桥,其变比测量倍率低,操作繁琐,精度难以保证。
已经不能适应现代测量快节奏,高效率的要求。
为此,我公司采用现代高新技术研制开发新一代智能化变压器变比测试装置SBZC 变压器变比测试其具有体积小、操作简便、重量轻、读数方便、稳定性好、准确度高、测量范围宽和测量过程自动化程度高等优点,可直接测量单相、三相变压器和互感器有组别变比值、误差等。
同时可自动打印,是电力部门理想的选择设备。
二、定义K=V1/V2K:变比; V1:高压侧电压; V2:低压侧电压。
三、技术指标1、变比设计测试范围:1 ~ 10002、准确度:0.05%(变比K=1000—2000时,精度为0.1%)(变比K=2000—5000时,精度为0.2%)3、误差分辨率:0.01%4、工频耐压:2.5KV/2分钟(高压侧—低压侧—地)5、外形尺寸:420×280×100(mm)6、重量:约8Kg四、技术性能1、可测量0—11各种组别(含Z接线)变压器,由内部软件控制测量,外部操作简单。
2、具有分接测试功能,应用方便。
3、高低压隔离,可测量自耦变压器。
4、具有对未知组别、变比进行分析功能。
5、自动保护系统完整,避免仪器损坏。
6、能自动记录数据,断电数据不丢失。
五、使用条件1、电源:220V 50Hz2、温度:-10℃~40℃ 湿度:<80%六、操作步骤1、接线:将仪器端子(A、B、C、a、b、c)与变压器端子(A、B、C、a、b、c)对应接好,注意高低压千万不要接反,否则可能损坏仪器。
2、打开电源开关,显示屏首先显示“欢迎使用宝测产品”,接着显示自检1;自检2;自检3;通过,表示仪器正在自检,最后分别显示上次试验的变比,分接百分比、组别、信息显示栏(误差显示栏)显示“自检通过”,表明仪器正常,可进行下一步操作。

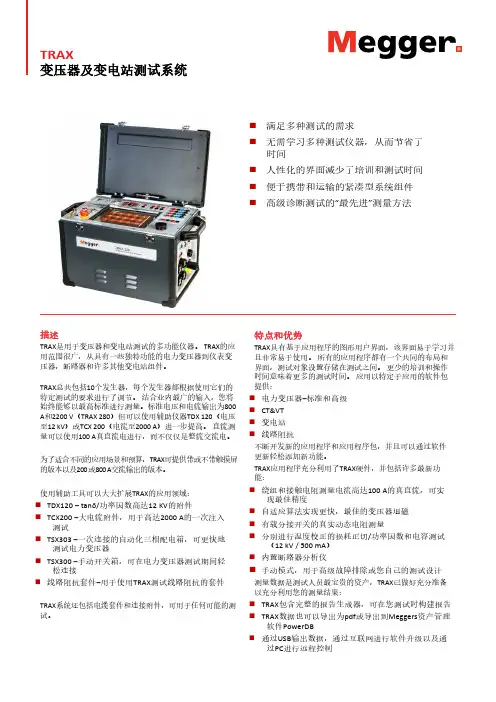

描述TRAX是用于变压器和变电站测试的多功能仪器。
TRAX的应用范围很广,从具有一些独特功能的电力变压器到仪表变压器,断路器和许多其他变电站组件。
TRAX总共包括10个发生器,每个发生器都根据使用它们的特定测试的要求进行了调节。
结合业内最广的输入,您将始终能够以最高标准进行测量。
标准电压和电流输出为800 A和2200V(TRAX280)但可以使用辅助仪器TDX120(电压至12kV)或TCX200(电流至2000A)进一步提高。
直流测量可以使用100A真直流电进行,而不仅仅是整流交流电。
为了适合不同的应用场景和预算,TRAX可提供带或不带触摸屏的版本以及200或800A交流输出的版本。
使用辅助工具可以大大扩展TRAX的应用领域:⏹TDX120–tanδ/功率因数高达12KV的附件⏹TCX200–大电流附件,用于高达2000A的一次注入测试⏹TSX303–一次连接的自动化三相配电箱,可更快地测试电力变压器⏹TSX300–手动开关箱,可在电力变压器测试期间轻松连接⏹线路阻抗套件–用于使用TRAX测试线路阻抗的套件TRAX系统还包括电缆套件和连接附件,可用于任何可能的测试。
⏹满足多种测试的需求⏹无需学习多种测试仪器,从而节省了时间⏹人性化的界面减少了培训和测试时间⏹便于携带和运输的紧凑型系统组件⏹高级诊断测试的“最先进”测量方法特点和优势TRAX具有基于应用程序的图形用户界面,该界面易于学习并且非常易于使用。
所有的应用程序都有一个共同的布局和界面,测试对象设置存储在测试之间。
更少的培训和操作时间意味着更多的测试时间。
应用以特定于应用的软件包提供:⏹电力变压器–标准和高级⏹CT&VT⏹变电站⏹线路阻抗不断开发新的应用程序和应用程序包,并且可以通过软件更新轻松添加新功能。
TRAX应用程序充分利用了TRAX硬件,并包括许多最新功能:⏹绕组和接触电阻测量电流高达100A的真直流,可实现最佳精度⏹自适应算法实现更快,最佳的变压器退磁⏹有载分接开关的真实动态电阻测量⏹分别进行温度校正的损耗正切/功率因数和电容测试(12kV/500mA)⏹内置断路器分析仪⏹手动模式,用于高级故障排除或您自己的测试设计测量数据是测试人员最宝贵的资产,TRAX已做好充分准备以充分利用您的测量结果:⏹TRAX包含完整的报告生成器,可在您测试时构建报告⏹TRAX数据也可以导出为pdf或导出到Meggers资产管理软件PowerDB⏹通过USB输出数据,通过互联网进行软件升级以及通过PC进行远程控制在变电站测试中,正确地建立与测试对象的连接是一项繁琐且耗时的任务。
一、前言根据IEC及国家有关标准规定,在电力变压器生产、用户交接和检修试验过程中,变压器变比试验是必做的项目,这样可有效监督变压器产品出厂及使用过程中的质量,防止变压器匝间短路,开路,连接错误,调压开关内部故障或接触故障。
为此我公司研制生产的全自动变比测试仪在原基础上根据用户的现场使用要求,使操作更加简便,功能完备,数据稳定可靠,测试速度大大提高。
适应各种大中小型变压器变比测试的需要。
二、用前须知1、使用前请认真阅读本使用说明书。
2、本仪器户内外均可使用,但应避开雨淋、腐蚀性气体、尘埃过浓、高温、阳光直射等场所使用。
3、接线时注意高压侧与低压侧引线不能接反。
4、仪器开机后不能将测试引线互相短路或接地等,必须将不用的引线夹悬空处理。
5、仪器接线要注意黄、绿、红三色分别对应变压器的A、B、C、三相接线端,不可接错。
6、对仪器的维修、调整应由专业人员进行。
三、性能特点1、中文菜单提示、操作简单方便。
2、变比测量范围大:1-100003、功能强大:既可进行单相测量,又可实现三相绕组的自动测试,联接组别可任意选择,一次完成测量AB、BC、CA三相的变比值、误差、联线组别等参数。
4、测量速度快。
(三相同时测完只需十几秒钟)5、一次测量完成、自动切断试验电源。
6、设置数据,测量结果自动保存,可查看以前数据。
7、测有载变压器,只输入一次变比。
8、携带方便、适合野外作业。
四、技术指标1、变比测量范围:1-10000。
2、精度:1-1000 0.2% 1000-10000 0.5%。
3、电源:220V±10%,50HZ。
4、组别:1-125、工作温度:0-40℃。
6、环境湿度:小于80%不结露。
7、外型尺寸:400×290×170MM3五、面板示意图六、操作方法1.联线:关掉仪器的电源开关,按下面的方法接线。
单相变压器三相变压器仪器变压器仪器变压器A A A AB X B BC 不接 C Ca a a ab x b bc 不接 c c变压器的中性点不接仪器,不接大地。
变压器变比测试仪Vanguard能提供多款基于微处理器的、全自动单相和三相变比测试仪,符合IEEE C57.12.90 国标标准。
Vanguard生产的三相变比测试仪性能强大,能够自动测量全球130种满足ANSI、CEI/IEC或者澳大利亚等标准的变压器。
•ANSI/IEEE C57.12.900 国际标准•测量比率范围: 0.8 - 50,000 :1•交流测试电压: 4/40/100/250伏• 内置4.5英寸热敏打印机(可选项)• 内置LTC有载调压控制器,可直接复归• USB闪存、USB、蓝牙及电脑接口• 输出测试报告可以另存为Excel、XML或者PDF格式• 可手动或外接电脑来控制• 能自动测量全球67种满足ANSI、CEI/IEC 或者澳大利亚等标准的变压器A全自动三相变比测试仪,内置电池,最大交流测试电压可达250伏ATRT-03 S2全自动三相变比测试仪TRF-100全自动三相变比测试仪,最大交流测试电压可达100伏真三相变压器变比测试仪,最大交流测试电压可达100伏CVT-765全自动单相容性电压互感器变比测试仪,最大交流测试电压可达7,440伏ATRT-01/01B S3全自动单相变压器变比测试仪4有关产品的详细性能,请登录网站进行查阅:/categories/transformer-turns-ratio-meters .电流互感器测试仪Vanguard生产的电流互感器测试仪适用于单一变比和多种变比的电流互感器,具有励磁、匝数比和绕组极性等测试功能。
它可以在现场对电流互感器直接进行测试,不需要把电流互感器从主设备上拆卸下来。
• 交流2,000伏的励磁测试电压• 一次接线即可完成所有测试,无须拆换线 (X1-X5)• 励磁测试• 电流比测试• 极性测试• 相角测试• 绕组电阻测量• 绕组绝缘电阻测量• CT 负载耐压实验• 电流最大可达20安培•USB闪存、USB、蓝牙及电脑接口• 内置热敏打印机5• 交流2,000伏的励磁测试电压• 一次接线即可完成所有测试,无须拆换线 (X1-X5)• 励磁测试• 电流比测试• 极性测试• 相角测试• 绕组电阻测量• USB闪存,USB、蓝牙及电脑接口• 内置热敏打印机有关产品的详细性能,请登录网站进行查阅: /categories/current-transformer-testers .CT-3500 S2MCCB-500-2塑壳断路器测试仪,输出电流可达500安培MCCB-250断路器计时器,内置2.5英寸热敏打印机,USB电脑接口,USB 闪存断路器测试仪Vanguard能提供多款微处理器型断路器测试仪,能进行完整的断路器性能测试。
变压器的变比、极性及接线组别试验一、试验目的变压器的绕组间存在着极性、变比关系,当需要几个绕组互相连接时,必须知道极性才能正确地进行连接。
而变压器变比、接线组别是并列运行的重要条件之一,若参加并列运行的变压器变比、接线组别不一致,将出现不能允许的环流。
因此,变压器在出厂试验时,检查变压器变比、极性、接线组别的目的在于检验绕组匝数、引线及分接引线的连接、分接开关位置及各出线端子标志的正确性。
对于安装后的变压器,主要是检查分接开关位置及各出线端子标志与变压器铭牌相比是否正确,而当变压器发生故障后,检查变压器是否存在匝间短路等。
二、试验仪器、设备的选择根据对变压器变比、极性、接线组别试验的要求,测试仪器、仪表应能满足测量接线方式、测试电压、测试准确度等,因此需对测试仪器的主要参数进行选择。
(1)仪表的准确度不应低于0.5级。
(2)电压表的引线截面市1.5mm2。
(3)对自动测试仪要求有高精度和高输入阻抗。
这样仪器在错误工作状态下能显示错误信息,数据的稳定性和抗干扰性能良好,一次、二次信号同步采样。
三、危险点分析及控制措施1.防止高处坠落使用变压器专用爬梯上下,在变压器上作业应系好安全带。
对220kV及以上变压器,需解开高压套管引线时,宜使用高处作业车,严禁徒手攀爬变压器高压套管。
2.防止高处落物伤人高处作业应使用工具袋,上下传递物件应用绳索拴牢传递,严禁抛掷。
3.防止工作人员触电在测试过程中,拉、合开关的瞬间,注意不要用手触及绕组的端头,以防触电。
严格执行操作顺序,在测量时要先接通测量回路,然后接通电源回路。
读完数后,要先断开电源回路,然后断开测量回路,以避免反向感应电动势伤及试验人员,损坏测试仪器。
四、试验前的准备工作1.了解被试设备现场情况及试验条件查勘现场,查阅相关技术资料,包括该设备出厂试验数据、历年试验数据及相关规程等,掌握该设备运行及缺陷情况。
2.试验仪器、设备准备选择合适的被试变压器测试仪、测试线(夹)、温(湿)度计、接地线、放电棒、万用表、电源线(带剩余电流动作保护器)、电压表、极性表、电池、隔离开关、二次连接线、安全带、安全帽、电工常用工具、试验临时安全遮栏、标示牌等,并查阅试验仪器、设备及绝缘工器具的检定证书有效期、相关技术资料、相关规程等。
实验一三相变压器一、实验目的1.通过空载和短路实验,测定三相变压器的变比和参数。
2.通过负载实验,测取三相变压器的运行特性。
二、预习要点1.如何用双瓦特计法测三相功率,空载和短路实验应如何合理布置仪表。
答:在一个三相系统中,任何一相都可以成为另一相的参考点(或基准点)。
Y 型接法通常选择中性点作为参考点,即便是三相三线制也将中性点作为参考点。
Y型接法的好处是每一相的电压、电流和功率都可以独立测量。
如果将三相中的某一相作为参考点,就可以用两只瓦特计测量整个三相系统的功率。
空载实验:低压侧接电源,功率表、电流表,高压侧开路。
短路实验:高压侧接电源、功率表、电流表,低压侧短路。
2.三相心式变压器的三相空载电流是否对称,为什么?答:不对称。
根据磁势与励磁电流的关系式、磁通与磁阻的关系式可知:当外施三相对称电压时,三相空载电流不相等,中间相B相较小,A相和C相较大. B 相磁路较短→B相磁阻较小→空载运行时,建立同样大小的主磁通所需的电流就小.3.如何测定三相变压器的铁耗和铜耗。
答:空载实验测铁耗,短路实验测铜耗。
4.变压器空载和短路实验应注意哪些问题?电源应加在哪一方较合适?答:空载实验:空载实验要加到额定电压,当高压侧的额定电压较高时,为了方便于试验和安全起见,通常在低压侧进行实验,而高压侧开路。
短路试验:由于短路试验时电流较大,而外加电压却很低,一般电力变压器为额定电压的4%~10%,为此为了便于测量,一般在高压侧试验,低压侧短路。
三、实验项目1.测定变比2.空载实验:测取空载特性U0=f(I0),P0=f(U0),cosϕ0=f(U0)。
3.短路实验:测取短路特性U K=f(I K),P K=f(I K),cosϕK=f(I K)。
4.纯电阻负载实验:保持U1=U1N,cosϕ2=1的条件下,测取U2=f(I2)。
四、实验设备及仪器1.MEL-1电机教学实验台主控制屏(含指针式交流电压表、交流电流表)2.功率及功率因数表(MEL-20)3.三相心式变压器(MEL-02)4.三相可调电阻900Ω(MEL-03)5.波形测试及开关板(MEL-05)6.三相可调电抗(MEL-08)五、实验方法OO O oI U P 3cos =ϕ4.纯电阻负载实验 实验线路如图2-7所示六、注意事项在三相变压器实验中,应注意电压表、电流表和功率表的合理布置。
三相变压器的参数测定原理简述变压器是用来变换交流电压和电流而传输交流电能的一种静止电器。
变压器的工作原理是建立在电磁感应原理基础之上的。
变压器铁芯内产生的总磁通分为两个部分,其中主磁通是以闭合铁心为路径,它同时匝链原、副绕组,分别感应电势,磁通是变压器传递能量的主要因素。
还有另一部分磁通通过非磁性物质而形成闭合回路,变压器负载运行时,原、副方都存在这部分磁通,分别用和表示。
而变压器空载运行时仅原方有,这部分磁通属于非工作磁通,其量值约占总磁通的,故把这部分磁通称为漏磁通。
漏磁通和分别单独匝链变压器的原绕组和副绕组,并在其中感应电势和。
实际变压器中既有磁路问题又有电路问题,这样将会给变压器的分析、计算带来困难。
为此,对变压器的电压、电流和电势的关系进行等值变换(即折算),可将同时具有电路和磁路的问题等值简化为单一的电路问题,以便于计算。
图4–1为双绕组变压器的“型”等值电路。
变压器的参数即为图中的等。
对于三相变压器分析时化为单相,也使用图4–1的等值电路。
因此,等值电路中所有参数包括各电压、电流、电势的值均为单相数值。
变压器归算的基本方程式为:式中式(4–1)为原来的电压平衡方程式;式(4–2)为折算到原边的副边电压平衡式;式(4–3)为电流平衡方程式。
分析变压器性能的方法通常使用等效电路、方程式和相量图。
一般若作定性分析,用相量图较方便;若作定量计算,则用等值电路较方便,故通常就是利用等效电路来求取变压器在不同负载时的效率、功率因数等指标的。
要得到变压器的等效电路,一般是通过变压器的空载实验和负载损耗实验(也叫短路实验),再经计算而得出其参数的。
由变压器空载实验,可以测出变压器的空载电流和铁心损耗,以及变压器的变比,再通过计算得到变压器励磁阻抗。
空载时变压器的损耗主要由两部分组成,一部分是因为磁通交变而在铁心中产生的铁耗,另一部分是空载电流在原绕组中产生的铜耗。
由于空载电流数值很小,此时铜耗便可以略去,而决定铁耗大小的电压可达到正常值,故近似认为空载损耗就是变压器的铁耗。
电力变压器参数计算一、前言电力变压器作为电力系统中的重要组成部分,具有重大的意义。
它通过改变电压的大小和形式,实现了电力的传输、分配和使用。
因此,我们需要对电力变压器的参数进行计算,以保证电力系统的正常运行。
二、电力变压器的基本参数电力变压器的基本参数包括变比、电压比、额定功率、短路阻抗等,下面我们逐一介绍。
2.1 变比变比是指变压器的高压绕组电压与低压绕组电压之比。
变比通常有两种表示方法,一种是实数表示,另一种是符号表示。
实数变比通常表示为K,其定义为:$$K = \\frac{V_{h}}{V_{l}}$$符号变比通常表示为a:b,其定义为:$$a:b = \\frac{V_{h}}{V_{l}}$$其中,a表示高压绕组的匝数,b表示低压绕组的匝数。
2.2 电压比电压比是指变压器输入电压与输出电压之比。
电压比的计算非常简单,其定义为:$$K_{V} = \\frac{V_{1}}{V_{2}}$$其中,V1表示高压侧电压,V2表示低压侧电压。
2.3 额定功率额定功率是指变压器的额定输出功率。
在国家标准中,额定功率通常是指变压器额定输出电压和额定输出电流的积,即:S n=V2n I2n其中,V2n和I2n分别表示变压器的额定输出电压和额定输出电流。
2.4 短路阻抗短路阻抗是指变压器在短路状态下,高压绕组与低压绕组之间的等效电阻。
短路阻抗越大,表示变压器的电力传输能力越强。
三、电力变压器参数计算方法3.1 变比计算方法实数变比和符号变比的计算方法是不同的。
3.1.1 实数变比的计算方法实数变比的计算方法非常简单,其计算公式为:$$K = \\frac{N_{h}}{N_{l}} = \\frac{V_{h}}{V_{l}}$$其中,Nh和Nl分别为高压绕组和低压绕组的匝数。
3.1.2 符号变比的计算方法符号变比的计算方法相当于是实数变比的简化表达。
在实际运用中,符号变比更为常用。
符号变比的计算方法如下:$$a:b = \\frac{N_{h}}{N_{l}} = \\frac{V_{h}}{V_{l}}$$其中,a表示高压绕组的匝数,b表示低压绕组的匝数。
OZB.469.505安装使用说明书-110kV级及以上电力变压器中电电气集团江苏中电输配电设备有限公司目录概论1.1.概论1.1适用范围1.2产品型号说明1.3变压器结构简介运输及起吊2.2.运输及起吊2.1运输要求2.2主体运输2.3主体起吊2.4主体牵引及起重3.验收和保管贮存3.验收和保管贮存3.1到货验收3.2附件开箱检查验收3.3验收保管与贮存3.4绝缘油的管理安装及器身检查4.4.安装及器身检查4.1器身检查前的准备工作4.2允许器身检查的条件及注意事项4.3器身检查内容4.4器身检查时的试验。
整体复装及真空注油5.整体复装及真空注油5.5.1组装前的准备工作5.2安装程序流程5.3真空及真空注油。
5.4补充注油及静放5.5不进行器身检查的变压器真空注油及补充注油5.6其它组件的安装试验前的检查工作和交接试验6.6.试验前的检查工作和交接试验110kV级及以上电力变压器安装使用说明书6.1检验前的检查6.2交接试验投入运行前的检查及空载冲击合闸7.7.投入运行前的检查及空载冲击合闸7.1运行前的检查7.2空载试验7.3空载冲击合闸运行与维护8.8.运行与维护8.1运行8.2维护8.3变压器故障分析和排除一、概论1.1适用范围1.1.1本说明书仅适用于110kV级浸式变压器(包括无励磁调压和有载调压及自耦、整流变压器)安装使用方面的技术指导文件。
1.1.2包括:变压器的铁路、公路、船舶运输要求,现场验收,贮存注意事项,现场安装工作流程交接试验,投入运行的条件及日常维护,故障判断等方面有关规则规定。
1.1.3在使用说明书时,应结合变压器具体结构,参照有关使用说明书中条款技术要求进行施工,如有疑问请与制造厂联系以便妥善处理。
1.2产品型号说明1.2.1油浸式电力变压器型号说明S F S Z□-□/□电压等级(kV)额定容量(kVA)性能水平代号调压方式:有表示有载调压,无表示是无励磁调压绕组数:有表示三绕组,无表示双绕组冷却方式:有表示风冷,无表示自冷三相变压器1.2.2耐高温液浸式电力变压器型号说明S F S R N Z-□/□电压等级(kV)额定容量(kVA)调压方式:有表示有载调压,无表示是无励磁调压“耐”高温绝缘(冷却)介质为难“燃”油绕组数:有表示三绕组,无表示双绕组冷却方式:有表示风冷,无表示自冷三相变压器1.3变压器结构简介1.3.1铁心铁心全部采用高导磁晶粒取向优质冷轧硅钢片,由瑞士引进的“E”字型全自动叠片机自动叠装,剪切口毛刺不大于0.02mm,铁心柱采用专用工装绑扎定位,提高机械强度,降低空载损耗及噪声。
HZZB-3特种变压器变比组别测试仪使用手册合众电气欢迎使用武汉市合众电气设备制造有限公司产品尊敬的顾客感谢您使用本公司的产品。
在您初次使用设备前,请您详细地阅读本使用说明书,将可帮助您熟练地使用我公司设备。
我们的宗旨是不断地改进和完善公司的产品,因此您所使用的设备可能与使用说明书有少许的差别。
如果有改动的话,我们会用附页方式告知,敬请谅解!您有不清楚之处,请与公司售后服务部联络,我们定会满足您的要求。
由于试验设备均有可能带电压,您在插拔测试线、电源插座时,会产生电火花,小心电击,避免触电危险,注意人身安全!◆慎重保证本公司生产的产品,在发货之日起三个月内,如产品出现缺陷,实行包换。
三年内如产品出现缺陷,实行免费维修。
三年以上如产品出现缺陷,实行有偿终身维修。
如有合同约定的除外。
◆安全要求请阅读下列安全注意事项,以免人身伤害,并防止本产品或与其相连接的任何其它产品受到损坏。
为了避免可能发生的危险,本产品只可在规定的范围内使用。
只有合格的技术人员才可执行维修。
—防止火灾或人身伤害使用适当的电源线。
只可使用本产品专用、并且符合本产品规格的电源线。
正确地连接和断开。
当设备连线处联机状态时,请勿随意连接或断开测试导线。
产品接地。
本产品除通过电源线接地导线接地外,产品外壳的接地欢迎使用武汉市合众电气设备制造有限公司产品柱必须接地。
为了防止电击,接地导体必须与地面相连。
在与本产品做联机试验前,应确保本产品已正确接地。
注意所有终端的额定值。
为了防止火灾或电击危险,请注意本产品的所有额定值和标记。
在对本产品进行连接之前,请阅读本产品使用说明书,以便进一步了解有关额定值的信息。
请勿在无产品盖板时操作。
如盖板或面板已卸下,请勿操作本产品。
使用适当的保险丝。
只可使用符合本产品规定类型和额定值的保险丝。
避免接触裸露电路和带电金属。
产品有电时,请勿触摸裸露的接点和部位。
在有可疑的故障时,请勿操作。
如怀疑本产品有损坏,请本公司维修人员进行检查,切勿继续操作。
请勿在潮湿环境下操作。
请勿在易爆环境中操作。
保持产品表面清洁和干燥。
-安全术语警告:警告字句指出可能造成人身伤亡的状况或做法。
欢迎使用武汉市合众电气设备制造有限公司产品目录一、概述 (4)二、安全措施 (4)三、性能特点 (5)四、技术指标 (5)五、系统描述 (6)六、操作方法 (7)七、注意事项 (12)八、仪器成套性 (13)九、售后服务 (13)欢迎使用武汉市合众电气设备制造有限公司产品一、概述HZZB-3型特种变压器变比组别测试仪是针对电力系统的三相变压器、特别是Z型绕组变压器、整流变压器和铁路电气系统的斯科特、逆斯科特、平衡变压器设计的。
仪器输入单相电源,由内部功率模块产生三相电源或二相电源,输出到变压器的高压侧,然后高压低压同时采样,最后计算出组别、变比、误差、相位差。
仪器采用大屏幕液晶显示,全中文菜单及汉字打印输出。
仪器内置使用说明书,可随时查阅。
仪器可以通过USB口直接由上位机进行控制,完成设置测量上传数据保存打印等操作。
仪器操作十分方便,是电力系统、变压器生产厂家和铁路电气系统理想的变压器变比组别极性测试仪。
二、安全措施2.1、使用本仪器前一定要认真阅读本手册。
2.2、仪器的操作者应具备一般电气设备或仪器的使用常识。
2.3、本仪器户内外均可使用,但应避开雨淋、腐蚀气体、尘埃过浓、高温、阳光直射等场所使用。
2.4、仪表应避免剧烈振动。
2.5、对仪器的维修、护理和调整应由专业人员进行。
2.6、测试线夹的黄、绿、红分别对应变压器的A、B、C不要接错。
2.7、高、低压电缆不要接反。
2.8、测单相变压器时只使用黄色和绿色线夹,不要用错,不用的测试夹要悬空。
2.9、测试试验变压器时,不可从低压加电,测仪表线圈的电压比,以免发生危险。
2.10、变压器外壳和仪器的的接地端要良好接地。
但三相变器的中性点不要接地。
单相试验变压器的高压尾不要接地。
欢迎使用武汉市合众电气设备制造有限公司产品三、性能特点3.1、特别适合特种变压器的变比及相位差测试。
3.2、特别适合测量带移相的整流变压器的测量,很直观的显示移相的角度3.3、自动产生幅值稳定、相位恒定的三相(120°)或两相(90°)电源。
3.4、不受变压器内部接线方式的约束,直接测量高、低压侧的电压比值及相角差。
3.5、真正意义上的三相同时测量。
3.6、测试参数一次性设定,转换分接开关后直接测试,自动判断分接位置及转换后的标准变比。
3.7、速度快,一组数据的测试时间为8秒钟。
3.8、测试结果不受工频电源频率及幅值波动的影响。
3.9、内部具有过流保护功能,高、低压反接的保护功能。
3.10、可以完全由上位机控制整个测试过程,保存数据,打印试验报告。
3.11、测试结果自动保存,最多可保存99个。
3.12、仪器内置使用说明书,可以随时查阅。
四、技术指标4.1、变比测试范围: 1~100004.2、组别测试范围: 1~124.3、变比测试准确度: 变比范围1~1000:0.2级变比范围1000~10000:0.5级4.4、变比分辨率: 0.00014.5、角度分辨率: 0.01°4.6、仪器电源输入: 220V±10% 、50Hz±1Hz4.7、使用温度: -20℃~40℃4.8、相对湿度:≤85%,不结露欢迎使用武汉市合众电气设备制造有限公司产品4.9、体积:320mm×400mm×170mm4.10、主机:7kg五、系统描述仪器面板图图一5.1高压端:通过红色护套3芯电缆与变压器高压端连接。
5.2低压端:通过黑色护套3芯电缆与变压器低压端连接。
5.3保护接地柱。
5.4对比度:调节显示字符的对比度。
5.5打印机:可打印测试结果。
5.6 USB接口。
5.7电源插座:接220V、50Hz电源,插座带3A保险。
5.8电源开关。
5.9复位键:按此键整机复位回到初始状态。
5.10旋转鼠标:左右旋转鼠标,修改数据或选择菜单;按下鼠标,确认、保存、执行。
注意:旋转速度不要太快。
5.11显示屏:320×240液晶屏,带LED背光,显示菜单和测试结果。
欢迎使用武汉市合众电气设备制造有限公司产品六、操作方法6.1 接线根据被试变压器的类型正确联接测试线夹。
6.1.1 单相变压器变压器仪器A---------------红护套内黄线X---------------红护套内绿线a---------------黑护套内黄线x---------------黑护套内绿线其它线悬空6.1.2 三相变压器变压器仪器A---------------红护套内黄线B---------------红护套内绿线C---------------红护套内红线a---------------黑护套内黄线b---------------黑护套内绿线c---------------黑护套内红线6.1.3 二相/三相变压器如逆斯科特变压器变压器仪器α---------------红护套内黄线N----------------红护套内绿线β---------------红护套内红线a----------------黑护套内黄线b----------------黑护套内绿线c----------------黑护套内红线6.1.4 三相/二相变压器如斯科特变压器、平衡变压器、整流变压器等欢迎使用武汉市合众电气设备制造有限公司产品变压器仪器A----------------红护套内黄线B----------------红护套内绿线C----------------红护套内红线α---------------黑护套内黄线n----------------黑护套内绿线β---------------黑护套内红线6.2 设置参数联线接好后,打开电源开关,屏幕显示主菜单见图二图二6.2.1旋转鼠标操作方法旋转鼠标用了2个状态,左右旋转用于选择菜单或数据,按下用于执行所选操作或弹出子菜单。
按下同时旋转未用。
注意:旋转速度不要太快。
6.2.2设置设备编号主菜单,旋转鼠标,“设置”菜单反显,按下鼠标,“设备编号”反显,欢迎使用武汉市合众电气设备制造有限公司产品按下鼠标,第一位反显,旋转鼠标,修改按下鼠标,第二位反显,旋转鼠标,修改按下鼠标,第三位反显,旋转鼠标,修改按下鼠标,“设备编号”反显6.2.3设置接法旋转鼠标,“接法”菜单反显,按下鼠标,“Yy”反显,旋转鼠标,修改接法,按下鼠标,“高压”反显。
6.2.4其它参数与此类似。
6.2.5注意●斯科特变压压器,选“Y ii”,逆斯科特变压器,选“II y”,铁路牵引平衡变压器,选“YNv”。
●电压等级低的变压器,当输入电压值有效位数不够用时,可将高低压电压同时乘10或100等常数后输入。
6.2.6全部参数设完后,“退出”反显,按下鼠标,退回主菜单。
6.2.7直接输入变比方法把高压设成标准变比,低压设成1即可。
6.3测量主菜单,旋转鼠标,选中“测量”,按下鼠标,进入测量,显示见图三。
测量完成后,液晶屏上显示电压比测量结果,见图四。
图三图四其中相差指对应的线电压的相位差,如VAB与Vab的相位差。
如果是二相/三相变压器,相差指的是高压单相与低压线电压的相位差。
三相/二相刚好相反。
一次测量结果按二屏来显示。
第一屏显示变比,第二屏显示电压。
此时,旋转鼠标。
屏幕显示见图五。
屏幕上显示了高压和低压的各个电压的幅值和相位。
继续旋转鼠标,可以查看历史数据,如果到了最后一个数据,又从第一个数据开始显示。
按下鼠标,弹出子菜单,见图六图六菜单菜操作方法与前面相同。
在这个菜单中完成,重测,打印数据,清除数据,返回主菜菜单等功能。
测量6.4查看历史数据主菜单中,旋转鼠标,选中“历史”,按下鼠标,进入查看历史数据。
见图四、图五、图六。
6.5查看使用说明书主菜单中,旋转鼠标,选中“帮助”,按下鼠标,屏幕上显示仪器的使用说明书。
见图七。
图七6.6 设置系统时间主菜单中,旋转鼠标,选中“时间”,按下鼠标,进入时间设置。
6.7联机通讯6.7.1 按装上位机控制程序。
先运行CP210x_VCP_Win_XP_S2K3_Vista_7.exe 。
再运行setup.exe。
6.7.2 联接好USB线后,打开电源,不要在仪器进行操作,让仪器处在初始状态。
运行上位机程序,上位机自动读取仪器的设置参数。
以后可以完全由上位机来控制仪器,完成参数设置、测量、上传数据,并可打印试验报告。
数据文件保存在安装目录下的bbfile文件夹中。
可用Excel。
Microsoft Access 或者 Microsoft Office Excel打开。
七、注意事项7.1有载分接开关19档的变压器,9、10、11分接是同一个值,仪器输入分接类型时应输入17,此时12分接以后,仪器显示分接位置比实际位置小2。
