高速公路第5合同段（K148+400～148+600）预应力锚固施工技术方案目录一、工程概况二、编织依据三、施工准备1、施工组织机构2、施工人员安排3、机械设备、试验检测及测量仪器配置4、施工临时场地建设5、测量准备工作6、施工详图7、原材料准备8、试验9、技术交底四、施工计划1、施工总体安排2、平面布置图3、锚体图五、施工阶段1、施工程序2、施工工艺3、施工方法六、工序报验七、质量控制措施八、安全生产保证措施九、环保措施十、文明施工十一、附录（检验申请表）高速公路第5合同段特殊路基边坡K148+400～K148+600段锚固施工技术方案一、工程概况1、设计情况148+400～148+600特殊路基锚固边坡段，设四到六级边坡、每级坡高10m。
二、三、四级边坡为锚杆加固，五、六级边坡为锚索加固。
每级边坡坡率均设为1∶0.75。
待每级边坡开挖至设计坡率后，锚杆加固采用Φ32高强度精轧螺纹钢筋预应力锚杆框架护坡，每孔施加预应力为250KN。
锚索加固采用直径Φj15.24无粘结钢绞线，强度为1860Mpa（270级），每孔施加预应力1200KN。
砼框架内采用客土植被护坡。
2、主要工程数量见表1〈主要工程数量表〉表1主要工程数量表3、工程地质情况本挖方边坡主要分布在三叠系嘉陵江组薄层夹中厚层灰岩中，岩层倾角方向与路基边坡方向相同，岩层倾向与坡面倾向小角度相交（约15度），岩层倾角（约36度）小于边坡角，边坡属于硬岩中倾顺向坡。
边坡表层为强风化破碎层。
岩层间存在较软弱的岩层面或夹层，在路基切挖坡角后，在降雨（尤其是在长时间连续降雨）的作用下，雨水的大量渗入，会大大降低软弱夹层岩土的力学强度，使边坡岩体沿软弱夹层面顺层向下滑动，导致边坡失稳。
在K148+380～K148+440段有部分风化严重的泥质灰岩出露，并沿路线前进方向深入到K148+500处。
该类岩石其岩性软弱，岩质松软，耐风化及耐水能力差，岩体风化层厚度较大，力学强度低。
高边坡预应力锚索框梁或锚杆格梁防护施工方案及方法一、方案设计1.确定防护对象：高边坡预应力锚索框梁或锚杆格梁。
2.确定防护目标：防止高边坡梁体受到外力破坏，保证梁体的稳定性和安全性。
3.研究边坡的地质条件、土壤力学、浸淫水情况等，评估边坡的稳定性和潜在的风险。
4.进行预应力计算，确定最佳的预应力锚索布置方案。
5.确定适当的预应力锚索材料和规格。
二、材料和设备准备1.预应力锚索材料：包括锚索和锚索端头，根据设计方案选购适当材料。
2.预应力锚索设备：包括锚索张拉设备、张拉器和锚具等。
3.钢筋和混凝土材料：根据梁体的设计要求购买足够的钢筋和混凝土。
4.所需的辅助设备和工具：如起重机、卷扬机、挖掘机、打地锚机等。
三、施工步骤1.梁体施工：按照设计要求，先进行梁体的搭模和钢筋绑扎工作，然后进行混凝土的浇筑和养护。
2.预应力锚索施工：根据梁体的设计要求和锚索布置方案，进行预应力锚索的布置工作。
首先，在梁体两侧的边坡上挖掘锚孔，并进行清理和处理。
然后根据设计要求，安装锚孔套筒，并固定预应力锚索。
在锚索两端安装张拉器和锚具，并进行张拉调整。
最后，进行预应力锚索的锚固和防护措施。
3.高边坡的防护施工：根据边坡的具体情况，采取适当的防护措施。
可以选择进行护坡砌筑、护坡植被、喷涂护坡等工作，以增加边坡的稳定性和防止水土流失。
四、质量控制1.施工方案和设计方案的符合性检验：核对施工方案和设计方案，确保符合工程要求。
2.施工现场的安全控制：确保施工现场的安全，做好防护措施。
3.材料的质量控制：选择合格的材料，保证质量符合要求。
4.施工工艺的质量控制：按照施工工艺要求进行施工，避免施工缺陷。
5.相关试验和检测：对关键工程部位进行必要的试验和检测，确保施工质量合格。
五、验收和保养1.完成施工后，对整个工程进行验收，确保施工质量符合设计要求。
2.对预应力锚索部分进行保养和维护，定期检查锚孔套筒和锚具的情况，并做相应的修复和更换工作。
预应力锚杆施工工艺在岩土工程领域，预应力锚杆作为一种有效的加固技术，被广泛应用于边坡防护、基坑支护、隧道锚固等工程中。
预应力锚杆能够通过施加预应力，将岩土体的潜在滑动面或破裂面压紧，提高岩土体的稳定性和承载能力。
下面我们就来详细了解一下预应力锚杆的施工工艺。
一、施工准备1、技术准备在施工前，需要对工程地质条件进行详细勘察，了解岩土体的性质、结构和地下水情况等。
根据勘察结果，设计出合理的预应力锚杆方案，包括锚杆的长度、直径、间距、预应力值等参数。
同时，编制详细的施工组织设计和施工技术交底，确保施工人员了解施工流程和技术要求。
2、材料准备预应力锚杆施工所需的材料主要包括锚杆杆体、锚具、注浆材料等。
锚杆杆体通常采用高强度螺纹钢，其性能应符合国家标准的要求。
锚具应根据锚杆的直径和预应力值进行选择，确保其能够满足锚固要求。
注浆材料一般采用水泥浆或水泥砂浆，其强度和配合比应根据工程要求进行确定。
3、设备准备施工所需的设备主要有钻孔设备、注浆设备、张拉设备等。
钻孔设备通常选用潜孔钻机或地质钻机，根据岩土体的性质和锚杆的长度选择合适的钻头和钻杆。
注浆设备包括注浆泵、搅拌机等，确保注浆过程的连续和均匀。
张拉设备应具备准确测量预应力值的功能，并能够满足施工要求的张拉力。
4、场地准备清理施工现场的障碍物，平整场地，确保施工设备和人员能够顺利通行和作业。
在边坡或基坑等施工部位，应设置必要的防护措施，保证施工安全。
二、钻孔1、钻孔位置的确定根据设计要求，在施工部位准确测量出钻孔的位置，并做好标记。
钻孔的位置偏差应符合设计和规范的要求。
2、钻孔方法的选择根据岩土体的性质和钻孔深度，选择合适的钻孔方法。
对于较硬的岩土体，可采用潜孔钻冲击钻进；对于较软的岩土体，可采用地质钻回转钻进。
在钻孔过程中，应注意控制钻孔的垂直度和孔径，确保钻孔质量。
3、钻孔深度的控制钻孔深度应符合设计要求，一般应超过锚杆设计长度 05m 以上，以保证锚杆能够锚固在稳定的岩土体中。

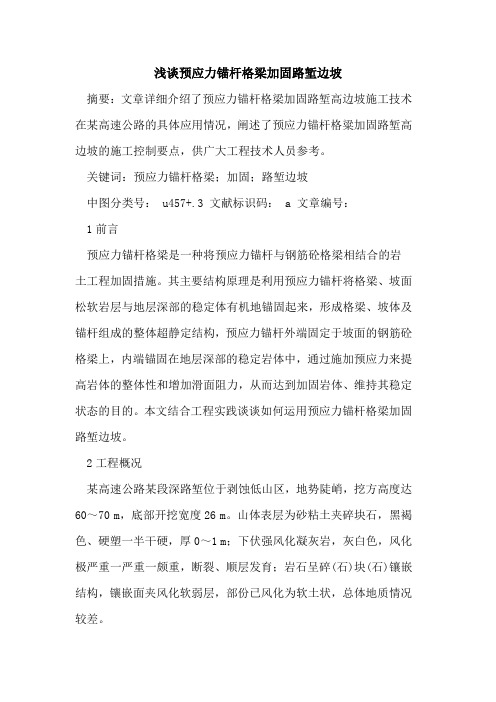

浅谈预应力锚杆格梁加固路堑边坡摘要：文章详细介绍了预应力锚杆格梁加固路堑高边坡施工技术在某高速公路的具体应用情况，阐述了预应力锚杆格粱加固路堑高边坡的施工控制要点，供广大工程技术人员参考。
关键词：预应力锚杆格梁；加固；路堑边坡中图分类号： u457+.3 文献标识码： a 文章编号：1前言预应力锚杆格梁是一种将预应力锚杆与钢筋砼格梁相结合的岩土工程加固措施。
其主要结构原理是利用预应力锚杆将格梁、坡面松软岩层与地层深部的稳定体有机地锚固起来，形成格梁、坡体及锚杆组成的整体超静定结构，预应力锚杆外端固定于坡面的钢筋砼格梁上，内端锚固在地层深部的稳定岩体中，通过施加预应力来提高岩体的整体性和增加滑面阻力，从而达到加固岩体、维持其稳定状态的目的。
本文结合工程实践谈谈如何运用预应力锚杆格梁加固路堑边坡。
2工程概况某高速公路某段深路堑位于剥蚀低山区，地势陡峭，挖方高度达60～70 m，底部开挖宽度26 m。
山体表层为砂粘土夹碎块石，黑褐色、硬塑一半干硬，厚0～1 m；下伏强风化凝灰岩，灰白色，风化极严重一严重一颇重，断裂、顺层发育；岩石呈碎(石)块(石)镶嵌结构，镶嵌面夹风化软弱层，部份已风化为软土状，总体地质情况较差。
3施工流程总体施工原则：从上到下，以设计的边坡平台标高分层，逐层施工，尽量减少对岩体的破坏及扰动。
每层的施工流程为：边坡开挖一搭设施工平台一锚孔施工一格梁施工一锚杆安装一锚固注浆一锚杆张拉一封孔注浆—锚头封锚一喷播植草。
4 施工工艺4．1 边坡开挖边坡开挖按设计的堑坡平台标高分层开挖，纵向一次拉通，开挖时尽量减少对边坡岩体的扰动，顶部二次刷坡由于没有机械作业平台，只能采用人工刷坡；到了有机械作业平台宽度后，采用挖掘机刷坡，人工钻眼浅眼弱爆破施工，施工过程中严格控制超欠挖，尽量保持边坡平顺。
4．2 搭设施工平台在开挖好的平台及边坡坡面上利用用钢管脚手架及竹夹板搭设施工作业平台，为防止钻孔时平台向外倾覆，作业平台与边坡坡面之间采用临时锚杆联接加固。
一、一般要求1、破碎且不平整的边坡，必须将松散的浮石和岩渣清除，用浆砌片石填补空洞，对坡面缝隙进行封闭处理。
边坡修整后平整、密实2、边坡开挖和钻孔过程中，对岩性及构造进行编录和综合分析，与设计相比出入较大时，报监理工程师审批。
3、修整边坡的弃渣应按有关规定堆放，不得污染环境。
4、浇筑混凝土时，模板应加支撑固定。
二、锚杆框架施工1、锚杆框架施工工序见图锚杆框架施工工序2、施工要点（1）锚孔位置及框架精确定位，并挖出竖梁、横梁肋轮廓，坡面必须刻槽，深度满足设计要求。
（2）锚孔钻进应采用无水干钻，以防因钻孔施工使坡体地质条件恶化。
（3）钻孔过程应有专人负责，对地质情况及钻进情况详细记录，如与设计不符，须立即停钻并及时反馈、采取措施。
（4）钻孔结束后用高压风进行清孔，孔壁不得有粘土或粉砂。
（5）框架模板拼装要平整、严密，净空尺寸要准确，符合设计要求。
模板表面应刷隔离剂，便于脱模。
浇注混凝土时，模板应加支撑固定。
（6）框架应分片施工，每片由2〜3根立柱及其横梁、顶梁组成。
相邻框架接触处应预留2cm 宽的伸缩缝，用与框架端头尺寸一致的浸沥青木板填塞。
3、质量控制要点和监理要点（1）孔位、孔径和倾角等符合设计要求。
孔距允许偏差±50mm，孔口高程土 100mm。
（2）锚杆框架外观顺直、美观、无麻面，混凝土强度符合设计要求。
（3）钢筋制作与安装符合《公路桥涵施工技术规范》(JTJ041-2000)的规定。
（4）检查施工记录，查锚杆轴线误差±3°。
（5）检测锚索(杆)拉拔力和长度。
三、预应力锚索(锚杆)1、施工工序见图预应力锚索(锚杆)2、施工要点（1）设计锚固工程坡面开挖成形，并经验收合格。
（2）施工作业前，应进行预应力锚索(杆)的基本试验，确定锚固参数后，方可进行施工作业。
（3）测量放样，将锚孔位置准确测放在边坡上，并明显标识。
（4）造孔。
①根据锚固地层类型、孔径、深度及施工场地等条件选择钻孔设备。
护坡锚杆施工方案一、施工背景在土壤边坡、岩坡、崖壁等坡体的护理工程中，为了防止坡面受到外力的破坏和保证坡体的稳定性，通常会采用护坡锚杆进行加固。
护坡锚杆是一种通过预应力作用将锚杆与地下体固定在一起的加固方法，具有结构简单、施工方便等优点。
本文将介绍护坡锚杆的施工方案。
二、施工原则护坡锚杆施工应遵循以下原则：1.安全第一：施工过程中要严格遵守施工安全规范，确保施工人员的人身安全。
2.科学施工：施工应根据实地勘察结果和设计要求，合理选择材料和施工工艺，并根据实际情况进行调整。
3.质量第一：施工要做到精益求精，严格按照设计要求进行施工，确保项目质量。
4.节约资源：在施工过程中，合理利用资源，降低施工成本，减少对环境的影响。
三、施工步骤护坡锚杆的施工步骤如下：步骤一：现场准备1.对施工现场进行清理，确保施工区域的整洁。
2.在施工区域划定出施工场地，并进行围挡设置，确保安全。
步骤二：钻孔施工1.根据设计要求，在护坡位置进行钻孔，钻孔直径和钻孔深度根据设计要求进行确定。
2.采用合适的钻机进行钻孔，保证钻孔的垂直度和直径的控制。
3.钻孔过程中，要及时清除钻孔中的土屑和岩屑，保证钻孔的质量。
步骤三：灌注固结液1.在钻孔完成后，使用专用设备将固结液注入到钻孔中。
2.注入固结液时，要控制注入速度和压力，确保固结液能够充分填充钻孔，提高地基的承载力。
3.注入固结液后，按照设计要求进行固化时间的控制。
步骤四：安装锚杆1.在固结液固化后，开始进行锚杆的安装。
2.根据设计要求，选择合适的锚杆进行安装，锚杆的长度和直径应根据设计要求进行选择。
3.锚杆安装过程中，要保证锚杆与固结液的充分粘结，确保锚杆的稳固性。
步骤五：锚固1.在锚杆安装完成后，进行锚固工作。
2.采用专用设备对锚杆进行预紧，使锚杆产生预应力。
3.锚固工作完成后，进行锚杆的验收，确保锚杆的质量。
四、施工注意事项1.施工过程中要严格按照设计要求进行施工，不得擅自调整材料和工艺。
边坡锚杆支护施工方案1. 引言边坡支护是土木工程中重要的工程环节之一，其主要目的是保护边坡的稳定性。
边坡锚杆支护是一种常用的边坡支护技术，通过在边坡中设置锚杆，以增加边坡的抗拉强度，从而提高边坡的整体稳定性。
本文将介绍边坡锚杆支护施工方案，包括施工前的准备工作、材料选择、施工步骤等内容。
2. 施工前的准备工作在进行边坡锚杆支护施工前，需要进行一系列准备工作，以确保施工的顺利进行。
准备工作包括但不限于以下几个方面：2.1 边坡勘测与设计在进行施工前，需进行边坡的勘测与设计工作。
通过对边坡的土质、地质以及边坡的倾斜度等参数进行准确测量与分析，确定边坡锚杆支护的具体方案与参数。
2.2 材料与设备准备根据边坡锚杆支护的设计方案，准备所需的材料与设备，包括锚杆、锚网、锚具、锚杆打入设备、钻孔设备等。
2.3 安全措施在施工前，需制定相应的安全操作规范并进行安全培训，确保施工人员具备相关的安全意识和技能，并采取必要的安全措施，如设置警示标识、安全防护网等。
3. 材料选择在进行边坡锚杆支护施工时，需选择适合的材料，以确保支护效果的达到设计要求。
常用的材料包括但不限于以下几种：3.1 锚杆锚杆是边坡锚杆支护系统的核心材料，常用的锚杆主要有钢筋锚杆和预应力锚杆两种。
钢筋锚杆适用于较小的边坡，而预应力锚杆适用于较大、较陡峭的边坡。
3.2 锚网锚网是边坡锚杆支护系统中的重要配套材料，主要作用是增加边坡的抗拉强度。
常用的锚网有金属锚网和合成材料锚网两种，根据实际情况进行选择。
3.3 锚具锚具是连接锚杆与锚网的重要组成部分，主要包括锚头、锚扣等。
在选择锚具时，需确保其具有足够的抗拉强度，以保证整个支护系统的稳定性。
4. 施工步骤边坡锚杆支护的施工步骤一般包括钻孔、锚杆安装、锚网悬挂、锚杆锚固等几个主要环节。
4.1 钻孔根据设计要求，在边坡上选取合适位置进行钻孔，钻孔的深度与直径应满足设计要求。
钻孔时应注意倾斜度以及钻孔的目标层深度的控制。
边坡支挡防护预应力锚索施工方法要点边坡支挡防护是一种常见的边坡工程措施，它可以有效地防止边坡的滑坡和塌方，保护人民的生命财产安全。
预应力锚索是边坡支挡防护中最为常用的一种技术，在边坡工程中起到了至关重要的作用。
下面是边坡支挡防护预应力锚索施工方法的要点。
1.确定锚杆的类型：根据边坡工程的特点和要求，选择合适的锚杆类型，常见的有钢筋锚杆、岩石锚杆和锚索锚杆等。
根据边坡的情况，选择合适的锚杆组合形式，可以采用单根锚杆、群锚杆或网格锚杆等。
2.钻孔施工：确定好锚杆的布置位置后，利用钻机对边坡进行钻孔，钻孔的直径和深度要根据锚杆的规格要求来决定，一般来说，钻孔的直径略大于锚杆的直径，钻孔的深度要超过预埋位置的长度。
3.安装锚杆：将锚杆放入钻孔中，利用液压压力机或手工工具将锚杆推进钻孔中，直至锚杆的预埋长度。
4.注浆灌浆：完成锚杆的安装后，对钻孔进行注浆灌浆，以增强钻孔的固结力和锚杆的粘结力，通常使用水泥浆、聚合物浆等注浆材料进行填充。
5.张拉锚索：在锚杆安装完成后，利用张拉设备对锚杆进行预应力张拉，使锚处产生压力，增强锚杆的抗拉能力，以提高边坡的稳定性。
6.固结填挖：在锚杆施工完成后，可以将边坡的覆土或岩体进行填挖，使之与边坡结构形成一体，提高整个边坡系统的稳定性。
7.监测与维护：在施工结束后，需要对边坡和锚杆进行定期的监测与维护工作，以确保边坡的稳定性。
监测可以采用传感器等设备，对锚杆的应力和变形进行实时监测，及时发现边坡的问题并进行维护。
以上就是边坡支挡防护预应力锚索施工方法的要点。
在实际的边坡工程中，需要根据具体情况选择合适的锚杆材料和施工方法，并密切关注边坡的变化情况，及时进行调整和维护，以保证边坡工程的安全稳定。
预应力锚索专项施工方案预应力锚索专项施工方案一、编制依据本方案的编制依据包括以下文件：1.《建筑边坡工程技术规范》（GB-2002）2.《建筑建筑基坑支护技术规程》（JG120-2012）3.《岩土锚固手册》4.公司人员素质、技术装备、财务能力等综合情况及可调用到本工程的各类资源。
5.本单位在其它工程项目施工的经验。
二、工程概况该工程是一项预应力锚索施工工程，旨在加固边坡。
具体工程概况详见设计文件。
三、施工前提条件在开始施工之前，需要满足以下条件：1.锚固工程计划设计图、边坡岩土性质等资料齐全；2.施工场地、临时便道已修建完成，施工用水、用电已到位；3.已根据现场的情况、设计文件和工期要求，编制完成施工组织设计，已制定施工进度计划，质量保证体系、安全保证体系已建立；4.分项工程开工报告已批复；5.工地现场管理人员、专业技术人员、技术工人和普通工人已到位，配备合理；6.施工所需机械设备、测量仪器、检测仪器已进场；7.施工用材料已进场，并且材料有关性能指标均已达到设计要求和符合国家标准或行业规范要求；8.现场各种施工标志牌（工程概况、安全标示、操作规程、材料标示等）已制作完成；9.已对边坡进行中线、水平、横断面的复测，并已在边坡上按设计图纸确定预应力锚索的位置。
四、施工工序预应力锚索施工的具体工序包括：1.施工准备2.造孔3.锚索（杆）制作与安装4.注浆5.锚索（杆）张拉锁定与封锚五、施工技术及工艺施工技术及工艺包括以下内容：1.造孔技术2.锚索（杆）制作及安装技术3.注浆技术4.锚索（杆）张拉锁定及封锚技术5.安全技术六、施工质量本工程的施工质量应符合设计要求和相关标准规范的要求。
在施工过程中，需要加强质量控制，确保施工质量。
七、安全保证措施施工过程中需要采取各种安全保证措施，确保工人的人身安全和设备的安全。
具体措施包括但不限于：1.严格执行安全操作规程2.加强现场安全巡查3.保证施工设备的安全性能4.加强施工人员的安全教育八、环境保护文明施工施工过程中需要加强环境保护和文明施工，保护生态环境和周边居民的利益。
装配式预应力锚索框架边坡支护施工工法1前言边坡防护施工中，防护的及时性一直是重点和难点工程。
传统的锚索格梁施工工艺为锚索部分施工完毕后（注浆完成）采用现浇工艺进行格梁的连接，而现浇格梁需要经过钢筋安装、模板安装、浇筑混凝土及模板拆除、养生等多道工序，待达到龄期后再进行锚索张拉以完成防护。
这种传统施工方法需要耗用较多的材料设备、人工，且施工周期较长，往往比较难于实现“开挖一级、防护一级”，同时会产生较多的建筑垃圾等污染，如坡面残留的混凝土、废旧模板。
为解决传统的现浇锚索格梁护坡施工工艺存在的耗用较多的材料设备、人工，施工周期较长，难于实现边开挖边防护，污染环境等问题，依托实际应用的工程案例，提出了一种装配式预应力锚索框架边坡支护施工技术。
采用预制装配式结构施工技术，节点通过螺栓和钢板进行连接，可实现护坡结构构件的工厂化生产，节约人工劳动力消耗，减少环境扰动及污染，做到边坡工程的即时开挖、及时支护，削弱气候因素对边坡稳定性的影响。
技术具有操作简单、施工速度快、安全环保等诸多优势，且能实现“开挖一级、防护一级”的目标。
2工法特点2.0.1装配式支护结构。
框格梁支护结构由节点构件、预制横梁构件、预制纵梁构件以及连接构件四个部分组成，实现框格梁结构工厂化生产，节约劳动力投入，降低对环境的污染，提高施工效率，避免在边坡上浇筑混凝土，做到边坡工程的及时开挖、及时支护的要求，削弱了环境因素对边坡稳定性的影响。
2.0.2构件螺栓连接。
框格梁结构构件均采用螺栓连接，通过钢板和螺栓将纵横梁和节点连接起来，快速地将构件连接固定起来，安装方便，操作简单，施工速度，减少了对边坡土体的扰动。
2.0.3施工工期短。
锚索浆液达到强度要求后可即时进行边坡框格梁支护，节省格梁钢筋、模板安装、混凝土浇筑和模板拆除养护等多道工序，有效缩短边坡支护施工工期。
2.0.4安全性高。
利用吊车或上坡设置的卷扬机设备，将格梁构件运至安装位置后，通过螺栓连接后进行张拉，完成格梁支护，边坡上无过多体力消耗作业，避免多个施工步骤对边坡土体进行扰动，实现“开挖一级、防护一级”的目标。
