住宅首层下沉庭院雨水排水设计探讨_李向军

  • 格式：pdf
  • 大小：795.52 KB
  • 文档页数：3

下载文档原格式

  / 3

合集下载

居住小区大面积下凹地带雨水排水设计分析

居住小区大面积下凹地带雨水排水设计分析
Ｋｅｙｗｏｒｄｓ：Ｒｅｔｕｒｎ ｐｅｒｉｏｄ；Ｃａｔｃｈｍｅｎｔ ａｒｅａ；Ｒａｉｎｗａｔｅｒ ｄｒａｉｎａｇｅ；Ｈｏｕｓｉｎｇ ｅｓｔａｔｅ
０ 引 言 近年来，城市内 涝 成 为 社 会 持 续 关 注 的 热 门 话
题，也 制 约 了 城 市 生 态 的 可 持 续 发 展；同 时，随 着 城 市化的不 断 推 进，一 些 地 势 低 洼 的 区 域 如 农 田、池 塘 、草 地 等 被 开 发 成 居 住 小 区 ，这 些 地 势 低 洼 的 居 住 小区若是发生内涝或雨水倒灌将给公民财产造成不 可估量的损 失 。 ［１］ 本 文 结 合 实 际 工 程，探 讨 配 置 有 景观河道的居住小区内较大面积的下凹地带雨水排
泵 台 数 ，但 通 过 水 位 来 控 制 泵 组 运 行 情 况 易 于 实 现 。
表 ２ 不 同 降 雨 强 度 对 应 的 泵 组 运 行 情 况
Ｔａｂ．２ Ｏｐｅｒａｔｉｏｎ ｓｔａｔｕｓ ｏｆ ｐｕｍｐｓ ｃｏｒｒｅｓｐｏｎｄｉｎｇ
ｔｏ ｄｉｆｆｅｒｅｎｔ ｉｎｔｅｎｓｉｔｙ ｏｆ ｓｔｏｒｍ
和汇水面积的划分；通过计算设计 雨 水 量 对 设 备 进 行 了 选 型，以 及 设 备 运 行 方 案 的 确 定。 针 对 设 计
和 管 理 ，提 出 了 保 证 其 排 水 安 全 的 相 关 建 议 。
关键词 重现期 汇水面积 雨水排水 居住小区
中 图 分 类 号 ：ＴＵ９９２
文 献 标 识 码 ：Ａ
当 地 水 文 资 料 显 示，外 河 道 常 水 位 标 高 为
放措施的确定及相关问题的解决办法。 １ 工 程 概 况
本工程位于四川天府新区眉山片区。总建筑面 积约为 １５．６ 万 ｍ２，由 ４ 幢 二 类 高 层 公 共 建 筑、３２ 幢多层住宅以及配套社区用房组成。

合肥北城半岛一号二期地下车库及下沉花园雨水排水问题探讨

合肥北城半岛一号二期地下车库及下沉花园雨水排水问题探讨

合肥北城半岛一号二期地下车库及下沉花园雨水排水问题探讨李文职;闫强
【期刊名称】《建筑与装饰》
【年(卷),期】2022()8
【摘要】本文结合工程实例,对于地下车库及下沉花园雨水排水设计等实际问题,提出解决方案。

【总页数】3页(P163-165)
【作者】李文职;闫强
【作者单位】合肥市市政设计研究总院有限公司;长庆油田分公司高延工业服务处【正文语种】中文
【中图分类】TU9
【相关文献】
1.武汉某大型下沉式广场雨水排水设计关键问题探讨
2.北京奥林匹克公园中心区下沉花园雨水利用及防洪排水设计
3.万邦都市花园(二期)地下车库通风与排烟设计
4.合肥北城半岛一号在建别墅发生火灾：无人员伤亡
5.城市地下道路与地下车库相连的多点进出问题分析——以某地面市政支路道路下沉为例
因版权原因，仅展示原文概要，查看原文内容请购买。

住宅下沉式庭院排水设计探讨

住宅下沉式庭院排水设计探讨

住宅下沉式庭院排水设计探讨I. 引言- 住宅下沉式庭院排水的背景和意义- 研究目的和意义II. 相关理论探讨- 下沉式庭院的定义和特点- 庭院排水的基本概念- 庭院排水的设计理论III. 下沉式庭院排水设计的方法论- 下沉式庭院与排水设计的关联性- 利用地形和水平线条设计庭院排水系统- 选择合适的排水设施和技术- 防止排水系统堵塞，保证排水效果IV. 庭院排水设计案例分析- 实际案例分析- 针对具体案例进行排水系统设计V. 庭院排水设计实践- 庭院排水设计流程- 庭院排水设计常见问题及应对措施- 庭院排水设计的未来发展方向VI. 结论- 总结住宅下沉式庭院排水设计的理论和实践经验- 展望庭院排水设计的未来发展趋势。

注: 此为一篇简单的提纲，文章具体的内容可根据提纲进行修改和补充。

第一章：引言住宅下沉式庭院排水是一种新型的庭院排水方式，能够有效地解决城市区域内大雨天气造成的地面积水问题，提高城市生态环境质量。

本论文旨在探讨住宅下沉式庭院排水的设计理念、方法和实践，从而实现优化城市生活空间的目的。

本章节主要介绍住宅下沉式庭院排水的背景、意义和论文的研究目的和意义。

首先，介绍庭院排水的重要性和当前社会面临的排水问题。

随着城市化进程的不断加速，城市雨洪对排水系统的需求也越来越高。

其次，介绍住宅下沉式庭院排水的概念和特点，以及它与城市生态环境的联系。

最后，明确论文的研究目的和意义，为后续论文内容的展开做好铺垫。

第二章：相关理论探讨本章节主要介绍下沉式庭院和庭院排水的基本概念、设计理论和相关技术。

首先，对下沉式庭院进行界定，介绍它的定义、特点和分类。

其次，阐述庭院排水的基础知识和排水系统的组成要素。

严谨的排水设计理论是保证排水系统运行的基础，因此需要详细介绍排水快速路、收集器、调节器、流速缓冲器以及排放设备等基本元素。

另外，要进一步介绍庭院排水的设计理论，即流态分析、断面设计、排水坡度和结构设计等方面。

这些理论将为后续的庭院排水设计和规划提供基础和指导，确保排水系统的正常运行。

住宅首层下沉庭院雨水排水设计探讨_李向军

住宅首层下沉庭院雨水排水设计探讨_李向军
（ 4） 如果按楼座集中提升，需要按重现期核算 提升井前排水管线管径和坡度是否匹配。
（ 5） 按楼座集中提升的重力流管线检查井宜设 在绿地内，井盖略高出地面，并且需要防止井盖丢失 后雨水倒灌。
（ 6） 地下室室内和下沉庭院高差保证 300 mm （ 两步台阶） ，作为防止小院瞬时 雨 水 灾 涝 的 安 全 保证。
院面积 32 m2 ，小院侧墙面积 78. 7 m2 ，汇水面积取 侧墙面积 1 /2，共 71. 3 m2 。
（ 1） 按照《建筑给水排水设计规范》（ GB 50015— 2003，2009 年版，以下称“建水规”） 4. 9. 5 条，设计重现 期采用 10 a，降雨历时参照屋面雨水按 5 min 计算，径 流系数取 0. 9。经计算雨水流量 3. 75 L / s。
但是对于坡地建筑规范没有涵盖笔者认为如果场地内地形高差很大楼座或单栋别墅之间间距也很大和市政排水管网或接纳点的连接不存在倒灌且采用提升排水又会增加工程造价和首层排出设计出户困难时可以考虑采用地下1层排水重力流出户但方案需要通过专家论证建设方和设计方要考虑周全确保排水安全性
住宅首层下沉庭院雨水排水设计探讨
※ 通讯处： 100025 北京朝外道家村 1 号 电话： （ 010） 65061133-621 E-mail： daniels200291@ 163． com 收稿日期： 2012-10-29 修回日期： 2012-12-26
给水排水 Vol. 39 No. 5 2013 75
图 5 重力排出，不设提升雨水排水系统
现行“建水规”中增加了 4. 9. 36A 条： 下沉式广 场地面排水、地下车库出入口的明沟排水，应设置雨 水集水池和排水泵提升排至室外雨水检查井。规范 4. 9. 5 条，增加了室外场地，下沉式广场、地下车库 坡道出入口，设计雨水重现期为 5 ～ 50 a。

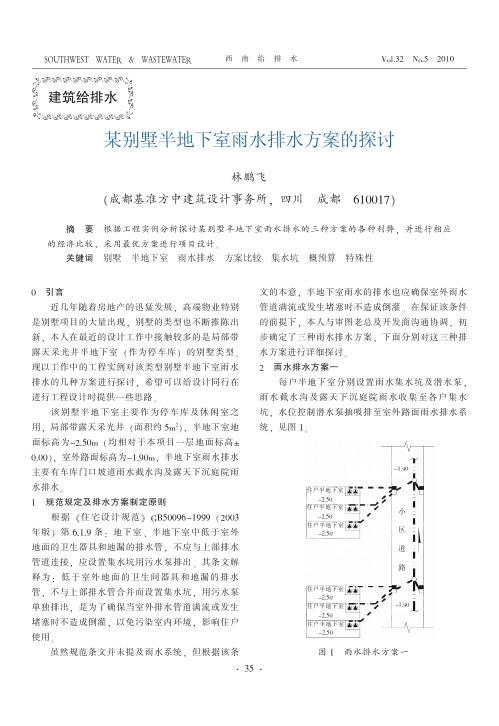

某别墅半地下室雨水排水方案的探讨

某别墅半地下室雨水排水方案的探讨

新， 本人在最近的设计工作中接触较多的是局部带 步确定了三种雨水排水方案， 下面分别） 的别墅类型。 水方案进行详细探讨。
现以工作中的工程实例对该类型别墅半地下室雨水 排水的几种方案进行探讨， 希望可以给设计同行在 进行工程设计时提供一些思路。
2 雨水排水方案一 每户半地下室分别设置雨水集水坑及潜水泵，
（摘自 www．c-water．com．cn， 2010-8-2）
· 37 ·
· 36 ·
SOUTHWEST WATER & WASTEWATER
西南给排水
Vol.32 No.5 2010
事故集水坑 室 外 地 面 -1.90
各半地下室雨水出户检查井
室 外 地 面 -1.90
住户半地下室地面-2.50 报警水位-3.00
2 泵启动水位 -3.20 1 泵启动水位 -3.60
有 “纺织印染之乡” 之称的绍兴县， 由于纺织经编业和印 染业发展迅猛， 纺织企业产生的印染污泥也随之越来越多， 而 印染污泥中含有大量的氮、 磷等多种有机物和重金属， 通过填 埋等方式进行处理，对水资源、土壤和农作物带来的二次污染不可 小觑， 因此如何有效破解印染污泥成为当地政府的一大难题。
对此， 以节能减排、 降耗增效、 保护环境、 发展循环经 济为己任的绍兴南方领导班子集思广益， 在上级公司领导的 大力支持下， 污泥制备生态水泥技术的新课题应运而生， 其 主要内容就是将湿污泥与生料石灰石按比例均化后， 经过大 窑高温锻烧， 使大窑熟料中碱性气体与污泥中的酸性物质有 效 “中和” 反应， 充分消除了污泥中重金属元素的有害物 质。 污泥中的无机成分可代替部分生料， 同时污泥中的热值 也在熟料锻烧中得到有效利用， 因此降低了相应的煤耗， 有 效地节约了生产成本， 起到了多赢并举的作用。

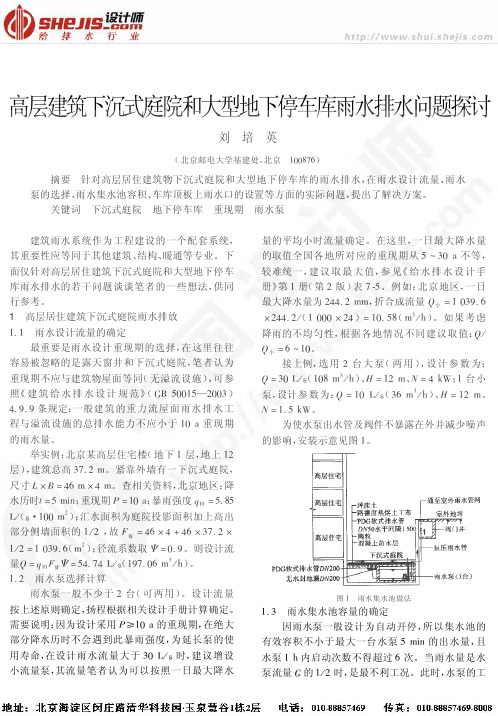

下沉式庭院雨排水设计探讨

下沉式庭院雨排水设计探讨

*+, !
图 "$ 虹吸式雨水地漏做法
（ ( ）雨水管布置在车库顶板下方有两种做法。 第一种， 重力排放系统： 管道坡度 )6， 如管长 ). ’， 坡降至少 "). ’’； 管中水流速 & ! .7 ) 4 # ’ % 8。第
####################$
给水排水! "#$% 雨水集水池容量的确定 因雨水泵一般设计为自动开停， 所以集水池的 有效容积不小于最大一台水泵 * 145 的出水量， 且 水泵 " ; 内启动次数不得超过 & 次。当雨水量是水 是最不利工况。此时， 水泵的工 泵流量 - 的 " 7 + 时，
作周期最短 （ 即开泵次数最多） ， 即： ! ! "（ # " $） 式中$ !— — —水泵工作周期， 次 % &； "— — —水泵流量， ’ % &； $— — —集水池有效容积， ’ 。 因为集 水 池 有 效 容 积 是 水 泵 ) ’*+ 流 量， 即 $ ! " % #" ， 则 ! ! " % " $ ! "（ % " , " % #" ）! （ 次 % &） 。 按上例， 集水池有效容积 $ ! (. , ) , -. ! / ... （ 0）! / （’ ） 。 为美化环境， 庭院内植草， 但植土层厚度一般不 大于 # ’， 如不能有效的将渗入土中的雨水排走， 植 草会出现枯黄、 烂根现象， 故建议采用 123 软式埋 管， 做法参见图 # 。雨水集水池一般可不设透气管， 但水泵检修口为暗设则要加透气管。 ’! 地下停车库雨水排放 这里的停车库一般指面积大于 #. ... ’ 的大 型库。 （ # ）结合室外雨水管网， 在顶板覆土中 （ 或道 路） 布置雨水口及雨水管， 雨水口收集地表水， 但不 能将渗入土中的雨水排走， 因此对植被的生长会有 一定影 响。设 计 重 现 期 可 与 室 外 地 面 等 同， 采用 % ! # 4 ( 5。 （ " ）在车库顶板上布置雨水口， 雨水管走在车 库顶板下方。覆土层中雨水口不仅收集地表水也能 将渗入土中的雨水排走， 对植被的生长有利， 做法参 见图 " 。因雨水管走在室内， 笔者认为此情况相当 于屋面雨水排水， 故重现期不应与室外地面等同， 建 议采用 % !) 5。

将雨水用于居住区景观水体的分析与设计

将雨水用于居住区景观水体的分析与设计摘要：对目前居住区景观水体现状进行了分析并提出了存在的主要问题, 论证了雨水用于居住区景观水体的可行性, 并通过实例重点介绍了将雨水应用于居住区景观水体的设计关键。

关键词：景观水体雨水利用设计实例分析1 居住区景观水体现状分析居住区的景观水体以其独特、多样性的表现形式已成为城市住宅小区的亮点。

居住区内的水景规模大小不一, 小型的有喷泉、叠流、瀑布、涌泉、水雾等;中型的有溪流、镜池等; 大型的有水面、人工湖等[1]。

补水水源的稳定供给是所有景观水体良好运行的重要条件, 但目前水资源的短缺已成为限制小区水环境建设的重要因素, 尤其在北方城市这一点尤为突出, 使景观水体的建设主要集中在部分相对高档的小区内。

并且, 由于缺乏科学的设计而使目前居住区景观水体的水质恶化问题越来越严重, 限制了景观水体效果的发挥。

因此, 经济、适宜、可持续的景观水体补水水源的提供及水质保障是真正体现居住区景观水体价值的重要条件。

目前我国的大部分城市居住区景观水体采用市政自来水进行水体补水, 但对于缺水地区, 由于水资源的短缺使自来水的使用受到当地政策方面的限制, 并且持续上涨的水价也逐渐成为以自来水为补水水源景观水体的运行及建设的限制性因素。

目前的居住区景观水体设计不科学, 主要存在以下问题:(1) 多采用市政自来水补水, 少数辅以天然降水直接进入水体的方式补水, 成本较高。

(2) 水景观多采用硬化做法, 水较浅( 一般0.4 ～0.6 m) , 池底多采用卵石混凝土做法, 堤岸硬化。

(3) 水体周边缺乏适当的围挡措施而使尘土、落叶、垃圾易侵入水体造成污染。

(4) 多数小区未考虑雨水径流污染控制, 使雨水不仅未成为水体的补水水源, 反而成为水体污染源。

(5) 水体水质保障多数采用局部机械循环方式,水生植物种植量小, 水体自净能力弱。

(6) 水体藻类繁殖快, 存在富营养化现象, 水底滋生青苔现象严重, 除一定程度的水体自净外, 主要依靠对水体进行定期清洗( 平均20 d 左右换水清洗1次) , 工作繁重。

关于按住宅单体设置雨水调蓄设施的探讨

米，由于高层建筑的屋面雨水排水工程 和溢流设施的总排水能力不应小于其 50 年重现期的雨水量，所以按照 50 年雨水 重现期设置屋面雨水排水管道系统，则：
1x768 x300/10000=23.04L/s； 即每个单元集水沟的排水流量，由于集 水沟有大于 10 度的转角，排水能力折减 系数取 0.85，即每个单元的排水沟的总 排水能力为 27.10 L/s。
综合采取“渗、滞、蓄、净、用、排” 色建筑评价标准》等国家标准规范，编 的屋面雨水排水工程与溢流设施的总排
等措施，最大限度地减少城市开发建设 制的海绵城市建设技术指南中指出：宜 水能力不应小于其 50 年重现期的雨水量。
对生态环境的影响方式将
当前做法一般是设置雨水管满足 3
随着我国城市化进程的推进，人口 建标准为：每千平方米硬化面积配建调 说占了小区的实土绿地（土壤深度）3 米）
向城市集中，住宅小区越来越多，而市 蓄容积不小于 30 立方米的雨水调蓄设施。 规划面积。
政管网排水标准比较低，同时小区内的 2015 年北京市人民政府 7 号文件《北京
硬化降雨渗透性不好，造成城市的大面 市居住公共服务设施配置指标》中，要 1. 设计方案
利用工程的规划设计，以建设工程硬化 一般设置在小区内雨水管网的末端，从 建筑腰线，将屋面雨水拦截，雨水沟设
后不增加建设区域内雨水径流量和外排 调蓄池内的出水直接接市政雨水管道。 置在腰线内，可以采用混凝土内衬成品
水总量为标准。新建建设工程硬化面积
所以雨水调蓄水池一般靠近用地红 不锈钢雨水沟，优点有：（1）可以自由
由于建筑出入口大堂位于建筑物北
2019年第4期 59
技术
侧，集水沟的设置在北侧设置，屋面雨 水立管也设置在建筑物北侧，这样不影 响建筑物正立面。楼座的左边单元在西 侧有局部的集水沟，相应的东边单元在 东侧有局部的集水沟，其余集水沟均在 北侧。雨水调蓄池按单元设置。在楼座 每个单元出入口大堂的顶板上分别设置 一个调蓄水池，蓄水池采用钢板焊接。 屋面的雨水汇入屋面雨水斗，沿雨水管 排入四层位置的雨水集水沟内，沿集水 沟收集到蓄水池中，多余的雨水通过水 箱内溢流到大堂屋顶的屋面，通过雨水 口排到室外绿地。蓄水池检修和淤泥清 理每年两次，每次暴雨之前预留放空， 预留蓄水容积。

天津论文网蓟县代理发表职称论文发表-市政道路雨水排水工程施工技术论文选题题目

天津论文网蓟县代理发表职称论文发表—市政道路|雨水排水工程|施工|技术论文选题题目天津论文网蓟县代理发表职称论文发表-以下是市政道路｜雨水排水工程｜施工｜技术职称论文发表选题参考题目，均采用云论文发表选题题目软件，经过大数据搜索对比精心整理而成,各职称论文发表题目均为近年来所发表论文题目,可供市政道路|雨水排水工程|施工|技术职称论文发表选题参考题目,也可以作为市政道路|雨水排水工程|施工｜技术毕业论文撰写选题参考。

更多论文选题,论文发表题目可登陆“云发表”网站自主选择！关键词:建筑论文模板，小学教育类论文，药学研究杂志1……基于SWMM的市政道路低影响开发雨水系统设计2……《城市综合管廊工程技术规范》中给水排水条文解读3……对国家及北京市雨水利用工程技术规范中部分条款的探讨4……基于SUSTAIN模拟技术的低影响开发雨水设施规划应用研究5……天津生态城雨水综合利用现状与建议6……某核电厂室外工程给排水直埋管道设计分析7……新型雨水集蓄利用技术的旱地改水田灌排系统8……87型雨水斗标准测试与水力模拟计算的对比研究9……日本大城市雨水综合管理分析和借鉴10……低影响开发（LID)雨水径流控制效果模拟11……海绵体视野下斯宅村千柱屋雨水蓄排系统12……城市绿色道路雨水技术发展与应用13……雨水利用工程在机场设计中的应用研究14……关于油井水泥析水问题的初步探讨15……大管径真空排水技术在雨水泵站中的应用与数值分析16……响水涧抽水蓄能电站下水库土方工程关键施工技术17……关于无锡市雨水收集利用系统工程的设计心得18……宽红线道路排水管道布管型式与工程造价的关系19……应用雨水计算器评价LID技术削减径流量潜力20……CFD模拟技术在上海中心大厦屋面雨水系统消能措施上的应用研究21……基于SWMM和低影响开发模式的老城区雨水控制模拟研究22……建筑与小区雨水调蓄设施的径流控制效果分析23……基于多目标的城市雨水系统构建与展望24……某LEED认证工程给排水设计25……新型雨水径流计量用复合堰的设计及率定26……海绵城市建设指南解读之基本概念与综合目标27……上海市政“海绵城市”专项技术达国际先进水平28……天津思源路(育红路-外环线)道路及配套管线工程29……虹吸雨水管吊装对接与钢管柱交叉施工技术30……深圳市振环路南段雨水工程低冲击设计31……城市雨水可持续管理技术在我国的应用障碍和对策32……厦门某生态园区雨水及中水利用技术研究与探讨33……《嘉兴市分散式雨水控制利用系统技术导则》编制概要34……北京市《雨水控制与利用工程设计规范》规划指标解读35……雨水口截污技术研究进展36……城市排水(雨水)防涝综合规划编制若干问题探讨37……一种虹吸式屋面雨水排水系统简易估算方法38……北京市雨水利用示范工程实例分析39……雨水口设计中的几个重要问题及改进建议40……道路雨水污染控制与利用系统研究41……美国城市雨水径流管理概况42……广州市推进79项排水工程43……城市道路低影响开发设计的雨洪滞蓄效果分析44……雨水断接对城市雨洪控制的效果研究45……2014版《室外排水设计规范》局部修订解读46……乌鲁木齐道路生态排水系统案例研究47……北京市加强新建建设工程雨水控制与利用的设计质量监管48……青岛某依山小区室外雨水排水系统设计49……雨水综合处置方式的探讨50……亚的斯亚贝巴市环城道路雨水口设计51……青岛李沧区道路排水工程52……雨水径流数学模型在杭州试验小区的应用53……江苏省绿色建筑节水与水资源利用技术及发展趋势54……西北村镇集雨的饮用水处理工程实践55……兰州市某校园雨水水质分析及回用建议56……某大型商业广场项目雨水回用系统设计57……住宅首层下沉庭院雨水排水设计探讨58……节水及水资源利用技术在三星级绿色建筑设计中的应用——以都江堰大熊猫疾控中心为例59……青岛安子小区排水暗渠及污水管线工程60……绿色市政道路中的雨水利用技术61……无锡某别墅区雨水利用工程设计实例62……北京市《新建建设工程雨水控制与利用技术要点（暂行)》实施63……中关村生命科学园东路雨水利用工程研究与示范64……生物滞留技术在道路雨洪控制利用中的应用研究65……基于雨水水质的径流污染控制设计雨量计算方法66……城市雨洪管理新技术中的几个关键问题讨论67……低影响开发（LID)的工程措施及其效果68……哈尔滨市松梅路、松木街道路排水工程69……北京市海淀区城区雨水利用工程项目70……城市道路雨水初期径流快速处理工艺设计71……基于低影响开发(LID）的可持续城市雨水系统72……北京市城市雨水排除系统规划设计标准研究73……昆明市城市雨水工程设计降雨量的选取及案例分析74……某外资工业园水资源综合利用工程设计与分析75……香港地铁黄竹坑站施工阶段雨水系统影响模拟评估76……基于SWMM模型的雨水管网优化77……压力流排水系统在大型工业建筑屋面雨水排水中的运用78……雨水花园蓄渗处置屋面径流案例分析79……宁淮高速红砂岩深路堑开挖技术80……城市初期雨水的处理技术路线初探81……首都机场T3A航站楼压力流屋面雨水排水系统方案82……古建屋檐排水对现代建筑雨水排水造景的启示83……德国＆quot；绍尔豪森公园&quot；住区雨水排放系统规划与建设84……城市雨洪控制利用的雨水径流系数分析85……ATPB—25沥青稳定碎石排水基层的应用研究86……市政污雨水管道施工中的几个技术问题87……复杂造型屋面虹吸雨水系统安装施工88……虹吸压力流排水系统的应用与施工技术89……钢管柱内虹吸雨水管施工技术90……大屋面虹吸雨水排水系统技术91……西安经济开发区草滩园区排水工程规划92……临湖别墅项目室外雨水系统设计93……旱地集雨技术的基本特点与研究进展94……道路雨水渗滤设施-—浅草沟的设计95……城市雨水利用工程的评价与科学决策96……屋面雨水压力流排水系统的设计应用97……雨水集流工程中沉沙净化设施的配套修建98……干挂花岗岩外墙预防渗水的做法99……关于立交工程排水设计100……立式混流泵在雨水泵站中的应用。

下沉式庭院挡土墙及防排水施工技术研究

2021年第02期63中国高新科技CIVIL ENGINEERING | 土木建筑下沉式庭院挡土墙及防排水施工技术研究沈武警 徐　爽 林　瑞（中建三局城建有限公司，吉林 长春 130000）摘要：下沉式庭院挡土墙是指将地下室外墙打开，与下沉式庭院相连后，外侧起支承路基填土、防止土体变形失稳作用的墙体。

再通过自防渗与防水卷材交圈，及找坡层与集水坑搭配潜水排污泵结合，最终形成具有下沉式庭院特色的防排水体系。

文章以具体项目为例，对下沉式庭院挡土墙及防排水施工进行技术简析。

关键词：下沉式庭院；挡土墙；防排水；施工 文献标识码：A 中图分类号：TU823文章编号：2096-4137（2021）-02-63-02 DOI：10.13535/ki.10-1507/n.2021.02.25 Research on sinking courtyard retaining wall and waterproof and drainage construction technologySHEN WuJing, XU Shuang, LIN Rui（China Construction 3rd Division Urban Construction Co., Ltd., Changchun 130000, China ）Abstract: The sunken courtyard retaining wall refers to the wall that opens the basement outdoor wall and connects with the sunken courtyard, and the outer side plays the role of supporting the subgrade filling and preventing soil deformation and instability. Then through the intersection of self-proof seepage and waterproof coiled material, and the combination of slope finding layer and sump with submersible sewage pump, finally a waterproof and drainage system with sunken courtyard characteristics is formed. This article takes a specific project as an example to analyze the technology of sunken courtyard retaining wall and waterproof and drainage construction.Keywords: sunken courtyard; retaining wall; waterproof and drainage; construction目前，我国北方区域洋房或小高层很多都附带下沉式庭院，与传统采光井仅用于房屋采光和通风相比，下沉式庭院还让地下室变成了一个可休闲活动的区域。

  1. 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
  2. 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
  3. 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
（ 7） 雨水排水泵应有不间断的动力供应。 （ 8） 集水坑有效容积不小于最大一台泵 30 s 的出水量，建议采用 5 min 出水量设计，作为排水量 的容积缓冲。 （ 9） 根据 2012 年 8 月 27 号北京市规划委员会 1316 号文件—《新建建设工程雨水控制与利用技术 要点（ 暂行） 》，明确指出： 与建筑相通的下沉区域排 水系统设计标准应按 50 年重现期标准设置。与建筑 相通区域包括下沉式广场、住宅下沉庭院等，此条要 求高于“建水规”中 5 ～ 50 年重现期的要求。
关键词 下沉庭院 雨水 提升排水
1 住宅小区首层下沉庭院介绍 为了给首层住户创造私家花园，目前建筑设计
中，首层户型充分利用接地的有利条件，将户型前后 的空地设计成首层住户专用的下沉庭院（ 见图 1、图 2） ，形成良好的近户景观环境，并与室内空间构成 良好的视觉交融关系。下沉庭院可以用作室内休闲 空间，如茶室、阳光房或娱乐室等； 其屋顶也可以用 作上层住户的观景露台。
（ 4） 如果按楼座集中提升，需要按重现期核算 提升井前排水管线管径和坡度是否匹配。
（ 5） 按楼座集中提升的重力流管线检查井宜设 在绿地内，井盖略高出地面，并且需要防止井盖丢失 后雨水倒灌。
（ 6） 地下室室内和下沉庭院高差保证 300 mm （ 两步台阶） ，作为防止小院瞬时 雨 水 灾 涝 的 安 全 保证。
住宅首层下沉庭院雨水排水设计探讨Fra bibliotek李向军
（ 北京维拓时代建筑设计有限公司，北京 100025）
摘要 近年来，因暴雨积水灾害频发，引发了市民对城市内涝等“城市病”的关注。对于居住小 区尤其下沉私家庭院的雨水排水设计，也存在同样问题，需要对此种特殊的排水场所进行规范设计。 介绍了几种下沉庭院雨水排水方案，并结合工程案例总结了其排水要点。
一般根据情况每栋楼设置 1 个提升泵坑或两栋 楼设置 1 个提升泵坑。例如 18 #楼南北都有庭院， 北侧庭院和北边的 19#楼合用一个提升泵坑，18#楼 南侧单独又设了提升泵坑。下沉庭院排水出墙后在 距 小院外墙 2 m 内设置排水检查井，此位置地势较 高（ 相 对 于 两 座 楼 之 间中部位置标高） ，而且雨水
76 给水排水 Vol. 39 No. 5 2013
范没有涵 盖，笔 者 认 为，如 果 场 地 内 地 形 高 差 很 大，楼座或 单 栋 别 墅 之 间 间 距 也 很 大，和 市 政 排 水管网或接纳点的 连 接 不 存 在 倒 灌，且 采 用 提 升 排水又会增加工程造价和首层排出设计出户困 难时，可以 考 虑 采 用 地 下 1 层 排 水 重 力 流 出 户， 但方案需要通过专 家 论 证，建 设 方 和 设 计 方 要 考 虑 周 全 ，确 保 排 水 安 全 性 。 3 住宅下沉庭院雨水提升设计要点
2009 年之前，甚至某些设计院在平地别墅中 也 采 用 方 案 三 的 做 法 ，导 致 在 近 年 来 雨 量 增 大 时 ， 出现地下庭院雨水回灌户内。本文将此方案再次 提出，希望以此为警戒。2009 年版“建水规”实施 以 后 ，下 沉 庭 院 雨 水 排 水 采 用 压 力 式 排 水 方 式 ，不 允许采 用 重 力 流 直 接 排 出 接 市 政 排 水 检 查 井 的 做法。 2． 4 方案讨论
方案一中，各户 单 独 排 水，互 不 干 涉，安 全 性 最高，但是集水坑和 排 水 泵 位 于 各 户 户 内 私 家 区 域，不利住 户 的 空 间 合 理 使 用，而 且 物 业 公 司 在 雨季来临之前须入户对各户的提升泵进行维护 保养，平时 也 需 要 增 加 各 户 日 常 维 护 的 工 作 量。 方案二和方案一的 不 同 之 处 在 于，方 案 二 采 用 按 楼组或按区域集中 设 置 排 水，排 水 量 需 要 准 确 计 算，尤其相 邻 几 座 楼 作 为 一 个 排 水 系 统 时，汇 水 面积计算需要附加最大侧墙的 1 /2 面积。而且 提升泵前的重力流管线部分成为雨水能否顺利 排水的瓶 颈，由 于 是 重 力 流 设 计，建 议 增 大 排 水 坡度，保证安 全 性。 方 案 三 在 2009 版“建 水 规 ” 正式实行后，明确应 设 置 雨 水 集 水 池 和 排 水 泵 提 升排至室外雨水检查井。但是 对 于 坡 地 建筑，规
院面积 32 m2 ，小院侧墙面积 78. 7 m2 ，汇水面积取 侧墙面积 1 /2，共 71. 3 m2 。
（ 1） 按照《建筑给水排水设计规范》（ GB 50015— 2003，2009 年版，以下称“建水规”） 4. 9. 5 条，设计重现 期采用 10 a，降雨历时参照屋面雨水按 5 min 计算，径 流系数取 0. 9。经计算雨水流量 3. 75 L / s。
（ 1） 建筑屋面雨水一定不能排入下沉庭院； 屋 面雨水立管结合小院院墙位置设置，雨水横管布置 在两户小院之间的院墙上方出户，排散水到绿地或 接道路雨水排水检查井。
（ 2） 压力排水时雨水泵不宜少于 2 台，也不宜 大于 8 台，均采用同时启用设计。
（ 3） 汇水面积应附加其高出部分最大一面侧墙 墙体的 1 /2 面积。
图 3 为方案一雨水排水布置示意。 2． 2 方案二按楼座设置集水坑，重力流和压力流排 水相结合
以我院 2010 年设计的北京房山某大型居住小 区工程为例（ 北京“7. 21”暴雨事件雨水排水正常工 作，庭院无积水） ： 下沉庭院雨水采用直接出户，室 外汇合，提升排水的方式（ 见图 4） 。从而避免了在 庭院里设置提升泵或设置排水检查井，给住户带来 更多空间上的实惠。
50
为 7. 68 L / （ s·100 m2 ） 进行校核。雨水流量 4. 68 × 7. 68 × 0. 9 = 32. 35 （ L / s） = 116. 45 m3 / h。取 19#楼小院墙体汇水，小院墙体雨水面积 204 m2 ，侧墙汇水面积按规范要求取 1 /2 计算， 为 1. 02 × 7. 68 = 7. 83（ L / s） = 28. 2 m3 / h，则总的 雨水流量约 144. 65 m3 / h。50 a 雨水重现期的 小时降雨量为 36q50 = 276. 5 mm，小于 300 mm。 在庭院层小院做两步台阶入室内，台阶高出小 院 300 mm，作 为 防 止 小 院 瞬 时 雨 水 灾 涝 的 安 全 保证。 2． 3 方案三重力流直接排入市政雨水管网 以我院 2009 年设计的北京房山某居住小区工 程为例，该工程设计时间较早，小区地面为台地，高 出市政道路 3 m 左右，市政道路雨水管道标高很低， 满足小区地下 1 层排水直接出户的要求，小区下沉 庭院的雨水直接排至小区雨水管网，接至市政排水 管线。 《建 筑 给 水 排 水 设 计 手 册 》（ 第 2 版 ） 在 2. 12. 1 节地下室防倒灌措施中指出： 地下室的排水 原则上应采用压力排水方式。设计应谨慎采用重力 排水系统，要确保在任何情况下，外排水管网都不会 倒流时，方能采用。本工程由于不存在倒灌问题，设 计可参照首层小院设计（ 见图 5） ，雨水重现期按照 室外小区场地 1 ～ 3 a 进行取值。
（ 2） 按照 50 a 重现期校核，降雨历时参照屋面 雨水按 5 min 计算，径流系数取 0. 9。经计算雨水流 量 4. 93 L / s。选泵采用 50WQ15-15-15。
（ 3） 按照“建水规”4. 9. 36B 条，雨水排水泵紧 急情况下可同时使用。在雨量小时，启动 1 台泵排 水； 雨量大高水位时，第二台泵自动启动，双泵排水。
给水排水 Vol. 39 No. 5 2013 75
图 5 重力排出，不设提升雨水排水系统
现行“建水规”中增加了 4. 9. 36A 条： 下沉式广 场地面排水、地下车库出入口的明沟排水，应设置雨 水集水池和排水泵提升排至室外雨水检查井。规范 4. 9. 5 条，增加了室外场地，下沉式广场、地下车库 坡道出入口，设计雨水重现期为 5 ～ 50 a。
图 3 各户自排，双泵双启雨水排水系统
图 4 重力排出，集中加压雨水排水系统
井的井盖上没有大的孔洞，基本不用考虑出现雨水 从井盖孔洞进入，倒灌到下沉庭院的情况。雨水井 盖如果设置在绿地，井盖高出地面 5 ～ 10 cm，室外 地面的雨水汇集到地面雨水排水管网（ 与下沉庭院 出线的雨水管网互不相干，各为系统） ，这样道路雨 水就不会流入下沉庭院的雨水管网。由此可见，只 要市政道路管线排水足够安全，就不存在提升泵前 雨水倒灌的问题。下沉庭院的雨水设计重现期按照 “建水规”要求是 5 ～ 50 a。
图 1 住宅小区首层下沉庭院照片
图 2 下沉庭院立面
2 住宅下沉庭院雨水排水设计方案 设计关键点： 屋面雨水决不能排入小院，参照立
交桥高水高排，低水低排的排水原则。 74 给水排水 Vol. 39 No. 5 2013
2． 1 方案一每个庭院设集水坑，双泵双启 以我院 2011 年设计的北京通州某工程为例，小
※ 通讯处： 100025 北京朝外道家村 1 号 电话： （ 010） 65061133-621 E-mail： daniels200291@ 163． com 收稿日期： 2012-10-29 修回日期： 2012-12-26
本工程设计重现期保证在 10 a 以上。地面集水时 间取最不利的 5 min 设计，庭院采用双雨水箅子，排水 能力 30 L / s，DN200 的连接井，坡度约 0. 01，排水能力 约 32 L / s。取接纳庭院雨水最多的排水坑（ 即 18#楼北 侧小院和 19#楼合用一个提升泵坑） 进行计算。几家庭 院的总 面 积 合 计 约 468 m2，北 京 市 10 a 雨 水 重 现
期暴雨强度为 5. 84 L / （ s·100 m2） ， 小院径流系数参照屋面取 0. 9。计 算得雨水流量4. 68 × 5. 84 × 0. 9 = 24. 3 （ L / s） = 87. 48 m3 / h。 计 算 19 # 楼 小 院 墙 体 雨 水，小 院 墙 体 汇 水面积204 m2 ，侧墙汇水面积按规 范要求取 1 /2 计算，为1. 02 × 5. 84 = 6（ L / s） = 21. 6 m3 / h，则总的雨 水流量约 109. 1 m3 / h。提升泵坑 内 采 用 双 泵 双 起 做 法： 型 号 100JYWQ65 － 15 － 5. 5 × 2，单泵流 量 65 m3 / h，双泵流量130 m3 / h，满 足设计要求。建议甲方在庭院层 小院做两步台阶入室内，台阶高出 小院 300 mm，作为防止小院瞬时雨水灾涝的安 全保证。 按照北京市 50 a 雨水重现期暴雨强度 q
