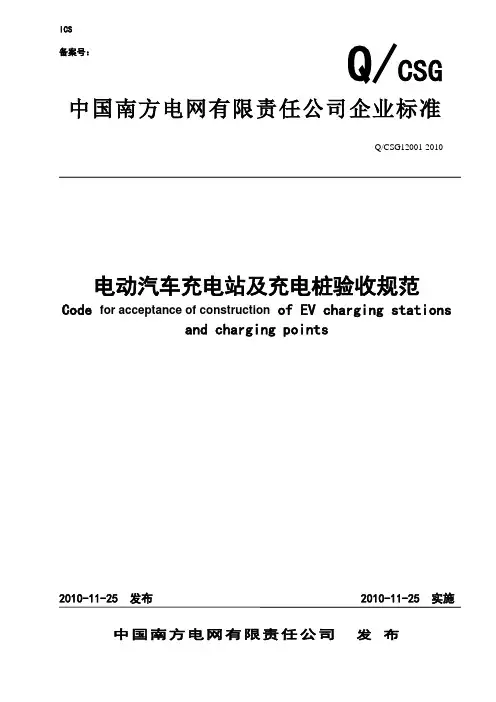

ICS备案号：Q/CSG 中国南方电网有限责任公司企业标准电动汽车充电站及充电桩验收规范Code for acceptance of construction of EV charging stationsand charging points中国南方电网有限责任公司发布目次前言 (II)1 范围.............................................................................................................................................................. - 1 -2 规范性引用文件.......................................................................................................................................... - 1 -3 名词术语...................................................................................................................................................... - 2 -4 总则.............................................................................................................................................................. - 3 -5 充电站验收.................................................................................................................................................. - 3 - 5.1验收内容及要求........................................................................................................................................ - 3 - 5.2验收合格标准............................................................................................................................................ - 4 - 5.3验收文档资料............................................................................................................................................ - 4 - 6充电桩验收................................................................................................................................................... - 5 - 6.1 验收内容及要求....................................................................................................................................... - 5 - 6.2 验收合格标准........................................................................................................................................... - 5 - 6.3 验收文档资料........................................................................................................................................... - 5 - 附录A 充电站（桩）验收流程（规范性附录） ........................................................................................ - 7 - 附录B 充电机验收大纲（规范性附录） .................................................................................................... - 8 - 附录C 充电站监控系统验收大纲（规范性附录） .................................................................................. - 10 - 附录D 充电站系统整体性能验收大纲（规范性附录） .......................................................................... - 15 - D.1 通信测试................................................................................................................................................ - 15 - D.2 变配电设备的可靠性测试 .................................................................................................................... - 17 - D.3 充电站对配电网的谐波影响测试 ........................................................................................................ - 18 - D.4 用户界面及程序入口............................................................................................................................ - 18 -前言为贯彻落实国家节能环保，促进电动汽车推广应用，延伸供电服务价值链，指导和规范南方电网电动汽车配套充电设施建设，特制定本规范。

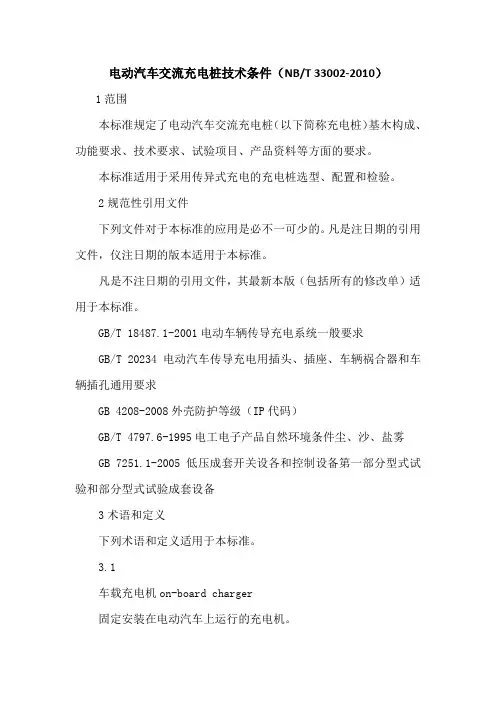

电动汽车交流充电桩技术条件（NB/T 33002-2010）1范围本标准规定了电动汽车交流充电桩（以下简称充电桩）基木构成、功能要求、技术要求、试验项目、产品资料等方面的要求。
本标准适用于采用传异式充电的充电桩选型、配置和检验。
2规范性引用文件下列文件对于本标准的应用是必不一可少的。
凡是注日期的引用文件，仪注日期的版本适用于本标准。
凡是不注日期的引用文件，其最新本版（包括所有的修改单）适用于本标准。
GB/T 18487.1-2001电动车辆传导充电系统一般要求GB/T 20234电动汽车传导充电用插头、插座、车辆祸合器和车辆插孔通用要求GB 4208-2008外壳防护等级（IP代码）GB/T 4797.6-1995电工电子产品自然环境条件尘、沙、盐雾GB 7251.1-2005低压成套开关设各和控制设备第一部分型式试验和部分型式试验成套设备3术语和定义下列术语和定义适用于本标准。
3.1车载充电机on-board charger固定安装在电动汽车上运行的充电机。
3.2交流充电桩AC charging spot采用传导方式为具有车载充电机的电动汽车提供交流电源的专用供电装置。
4总则4.1充电桩应为车载充电机提供安全、可靠的交流电源。
4.2充电桩的操作应安全、简便、可靠。
5基本构成充电桩由桩体、电气模块、计量模块等部分组成。
电气模块和计量模块应安装在桩体内部。
桩体包括外壳和人机交互界面；电气模块包括充电插座、电缆转接端子排、安全防护装置等。
6功能要求6.1人机交互功能6.1.1显示功能充电桩应能显示各状态下的相关信息，显示字符应清晰、完整，没有缺损现象，对比度高，不应依靠环境光源辨认。
6.1.2输入功能充电桩应具备手动没置充电参数的功能。
6.2计量功能充电桩应具备计量输出电能量的功能。
6.3外部通信充电桩应具备与外部通信的相关接口。
6.4软件升级充电桩应具备软件升级功能。
7技术要求7.1环境条件充电桩的环境应满足以卜条件：a)工作环境温度：一20℃一＋50℃;b)相对湿度：5％一95%;C）海拔高度≤1000m;d)在特殊环境下，山厂家和用户协商确定。

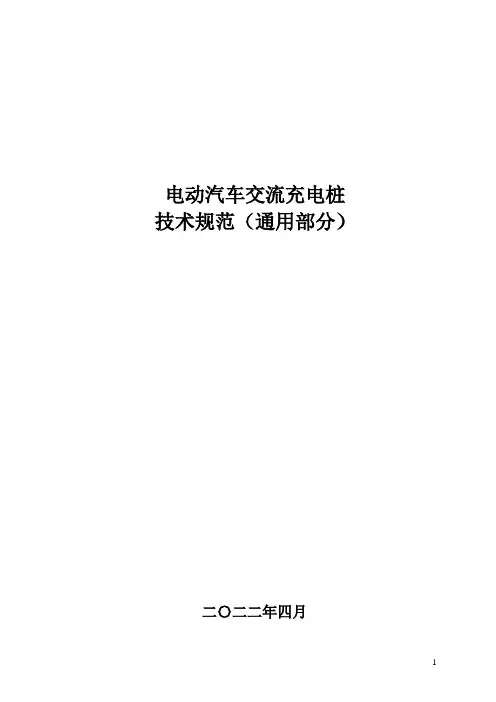

电动汽车交流充电桩技术规范（通用部分）二〇二二年四月- 1 -目录1总则 ..................................................................................................................................................... - 3 -1.1一般规定.................................................................................................................................. - 3 -1.2工作范围和进度要求.............................................................................................................. - 3 -1.3标准和规范.............................................................................................................................. - 3 -1.4需随设备提供的资料.............................................................................................................. - 4 -1.5投标时必须提供的技术数据和信息 ...................................................................................... - 4 -1.6备品备件.................................................................................................................................. - 5 -1.7 专用工具和仪器仪表.............................................................................................................. - 5 -1.8到货及验收.............................................................................................................................. - 5 -2 技术要求 ............................................................................................................................................. - 6 -2.1 技术原则.................................................................................................................................. - 6 -2.2 技术参数.................................................................................................................................. - 6 -2.3 功能要求.................................................................................................................................. - 6 -2.4 性能要求.................................................................................................................................. - 8 -2.5 其它要求................................................................................................................................ - 10 - 3试验 ................................................................................................................................................... - 11 -3.1 型式试验................................................................................................................................ - 11 -3.2 出厂试验................................................................................................................................ - 11 - 4技术服务、工厂检验和监造 ........................................................................................................... - 12 -4.1技术服务................................................................................................................................ - 12 -4.2工厂检验和监造.................................................................................................................... - 12 -4.4质保........................................................................................................................................ - 13 - 附件1： ................................................................................................................................................ - 14 -- 2 -1总则1.1一般规定1.1.1投标方应具备我公司所要求的资质，具体资质要求详见技术规范的附件1。

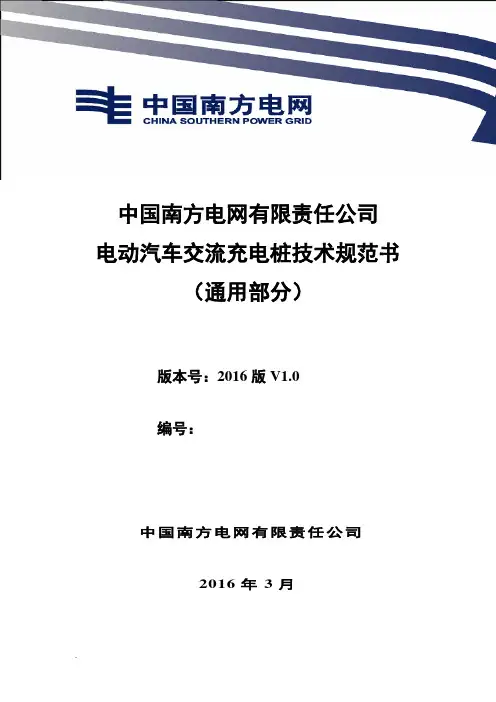

中国南方电网有限责任公司电动汽车交流充电桩技术规范书（通用部分）版本号：2016版V1.0编号：中国南方电网有限责任公司2016年3月本规范对应的专用技术规范目录电动汽车交流充电桩技术规范书使用说明1. 本技术规范书分为通用部分、专用部分。
2. 项目单位根据需求选择所需设备的技术规范，技术规范通用部分条款及专用部分固化的参数原则上不能更改。
3. 本技术规范书适用于南方电网公司单相220V/三相380V电压等级电动汽车交流充电桩。
4. 项目单位应按实际要求填写“项目需求部分”。
如确实需要改动以下部分，项目单位应填写专用部分“表2.7 项目单位技术差异表”并加盖本单位公章，提交物资招标组织部门。
物资招标组织部门及时将“表2.7 项目单位技术差异表”移交给技术标书审查会。
技术标书审查会确认“表2.7 项目单位技术差异表”内容的可行性并书面答复：1）改动通用部分条款及专用部分固化的参数；2）项目单位要求值超出标准技术参数值；3）需要修正温度、海拔等条件。
当发生需求变化时，需由技术规范组织编写部门组织的标书审查会审核通过后，对修改形成的“项目单位技术差异表”，放入技术规范书中，随招标文件同时发出并视为有效，否则将视为无差异。
5. 技术规范的页面、标题、标准参数值等均为统一格式，不得随意更改。
6. 投标人逐项响应技术规范专用部分中“1 标准技术参数”、“2 项目需求部分”和“3 投标人响应部分”三部分相应内容。
填写“2 项目需求部分”时，应严格按“项目单位要求值”一栏填写相应的招标文件投标人响应部分的表格。
投标人填写技术参数和性能要求时，如有偏差除填写“表3.2投标人技术偏差表”外，必要时应提供相应试验报告。
目录1 总则 (1)2 工作范围 (1)2.1 工程概况 (1)2.2 范围和界限 (1)2.3 服务范围 (2)3 应遵循的主要标准 (3)4 使用条件 (4)4.1 正常使用条件 (4)4.2 特殊使用条件 (4)5 技术要求 (4)5.1 技术参数 (4)5.2 设计和结构要求 (5)6 试验 (10)6.1 试验条件 (10)6.2 型式试验 (12)6.3 出厂试验 (12)6.4 现场试验及调试 (13)7 产品对环境的影响 (13)8 企业VI标识 (13)9 技术文件要求 (14)9.1 一般要求 (14)9.2 资料文件 (15)9.3 设计联络 (16)10 监造、包装、运输、验收及质量保证 (16)10.1 监造 (16)10.2 包装 (16)10.3 运输 (17)10.4 到货及验收 (17)10.5 安装指导 (17)10.6 质量保证 (17)1总则1.1本技术规范书适用于中国南方电网公司采购的单相220V/三相380V电压等级电动汽车交流充电桩，它提出了该设备本体及附属设备的功能设计、结构、性能、安装和试验等方面的技术要求。

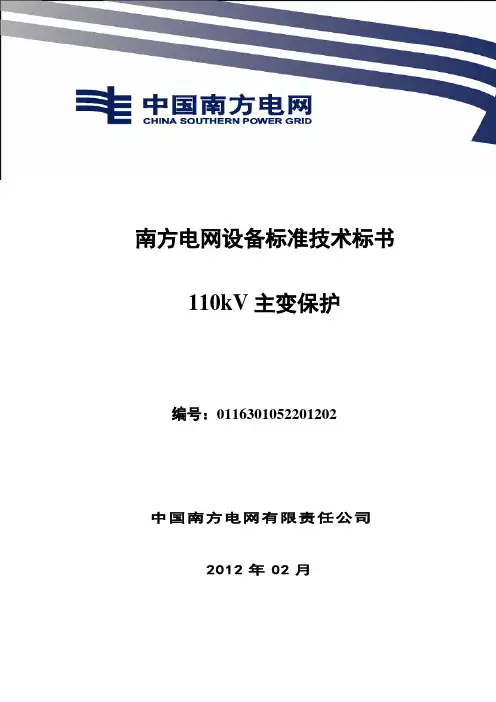

中国南方电网有限责任公司110kV主变保护标准技术标书南方电网设备标准技术标书110kV主变保护编号：0116301052201202中国南方电网有限责任公司2012年02月目次1、总则 (1)2、应遵循的主要标准 (2)3、使用条件 (3)3.1 正常工作大气条件 (3)3.2 贮存、运输环境条件 (4)3.3 周围环境 (4)4、技术要求 (4)4.1 额定电气参数 (4)4.2 技术性能要求 (4)4.3 电磁兼容性能 (6)4.4 绝缘性能 (6)4.5 机械性能 (7)4.6 结构和外观要求 (7)4.7 安全要求 (7)4.8 保护装置继电器设计要求 (7)4.9 屏柜要求 (8)5、功能要求 (14)5.1 基本要求 (14)5.2 开入开出要求 (15)5.3 自动恢复 (15)5.4 自动检测 (15)5.5 定值要求 (16)5.6 事件记录 (16)5.7 装置控制字要求 (16)5.8 装置显示要求 (16)5.9 故障录波 (17)5.10 通信规约 (17)5.11 通讯接口 (18)5.12 时钟与时钟同步 (18)5.13 保护的功能要求 (18)5.14 操作箱的功能要求 (19)5.15 电压切换箱(插件)的功能要求 (20)5.16 保护的配置要求 (20)6、试验 (21)7、包装、运输、贮存和质量保证 (22)8、双方工作安排 (23)9、订货范围 (23)附件1、技术性能偏差表 (26)附件2、110kV主变保护分项报价设备表 (27)附件3、分项报价备品备件设备表 (29)附件4、专用工具及仪器 (30)附件5、投标者应提交的资料 (30)1、总则1.1 本设备招标技术文件适用于110kV主变微机保护成套装置的功能设计、结构、性能、安装和试验等方面的技术要求。
1.2 投标者必须具有3年以上110kV主变微机保护装置的设计、制造经验, 并有质检部门的认可文件、ISO-9001质量认证书或相当的认证文件、国家电力部门鉴定证书，提供的设备必须提供在电力系统商业运行的良好记录。

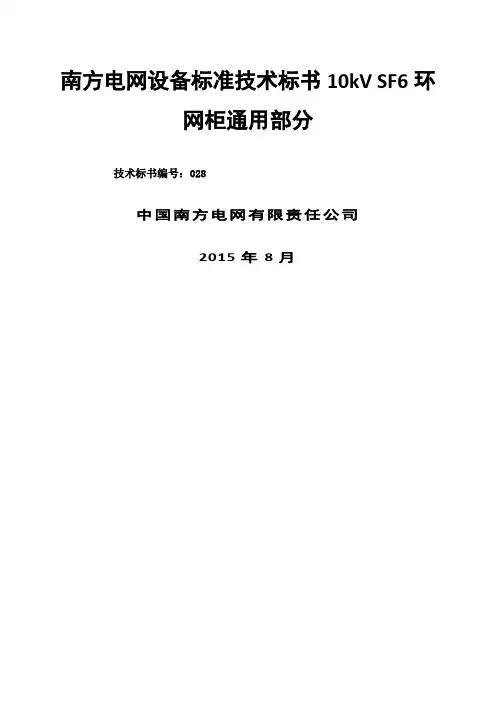

南方电网设备标准技术标书10kV SF6环网柜通用部分技术标书编号：028中国南方电网有限责任公司2015年8月本规范对应的专用技术标书目录10kV SF6环网柜技术标书使用说明1. 本技术标书分为通用部分、专用部分。
2. 项目单位根据需求选择所需设备的技术标书，技术标书通用部分条款及专用部分固化的参数原则上不能更改。
3. 项目单位应按实际要求填写“项目需求部分”。
如确实需要改动以下部分，项目单位应填写专用部分“表项目单位技术差异表”并加盖本单位公章，提交物资招标组织部门。
物资招标组织部门及时将“表项目单位技术差异表”移交给技术标书审查会。
技术标书审查会确认“表项目单位技术差异表”内容的可行性并书面答复：1）改动通用部分条款及专用部分固化的参数；2）项目单位要求值超出标准技术参数值；3）需要修正污秽、温度、海拔等条件。
当发生需求变化时，需由技术标书组织编写部门组织的标书审查会审核通过后，对专用部分的修改形成“项目单位技术差异表”，放入专用部分中，随招标文件同时发出并视为有效，否则将视为无差异。
4. 对扩建工程，项目单位应在专用部分提出与原工程相适应的一次、二次及土建的接口要求。
5. 技术标书的页面、标题、标准参数值等均为统一格式，不得随意更改。
6. 投标人逐项响应技术标书专用部分中“1标准技术参数”、“2项目需求部分”和“3投标人响应部分”三部分相应内容。
填写“2项目需求部分”时，应严格按“项目单位要求值”一栏填写相应的招标文件投标人响应部分的表格。
投标人填写技术参数和性能要求时，如有偏差除填写“表投标人技术偏差表”外，必要时应提供相应试验报告。
目录1 总则 ..............................................................2 工作范围........................................................... 工程概况 ............................................................. 范围和界限 ........................................................... 服务范围 .............................................................3 应遵循的主要标准...................................................4 使用条件........................................................... 正常使用条件 ......................................................... 特殊使用条件 ......................................................... 系统条件要求 .........................................................5 技术要求........................................................... 基本参数 ............................................................. 设计和结构要求 .......................................................6 试验 .............................................................. 型式试验 ............................................................. 出厂试验 ............................................................. 现场交接试验 .........................................................7 产品对环境的影响...................................................8 企业VI标识........................................................9 技术文件要求....................................................... 一般要求 ............................................................. 资料文件 ............................................................. 设计联络 .............................................................10 监造、包装、运输、安装及质量保证................................... 监造 ................................................................. 包装 ................................................................. 运输 ................................................................. 安装指导 ............................................................. 质量保证 .............................................................11 一次、二次及土建接口要求........................................... 电气一次接口 ......................................................... 电气二次接口 ......................................................... 附录A：附表.......................................................... 附录:设备标准配置表：10KV SF6环网柜典型方案........................... 附录B：附图.......................................................... 附录:环网柜负荷开关电动操作原理图 ..................................... 附录:环网柜负荷开关电动操作原理图 .....................................附录:环网柜辅助接点端子排图 ........................................... 附录:T字型操作把手.................................................... 附录:T电缆肘型头......................................................1总则本招标技术文件适用于中国南方电网有限责任公司电网建设工程项目采购的10kV SF6环网柜（用于户内），它提出了该设备本体及附属设备的功能设计、结构、性能、安装和试验等方面的技术要求。

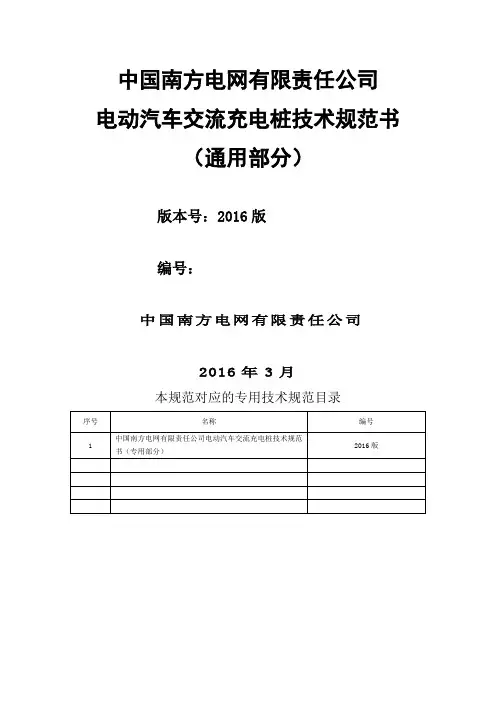

中国南方电网有限责任公司电动汽车交流充电桩技术规范书（通用部分）版本号：2016版编号：中国南方电网有限责任公司2016年3月本规范对应的专用技术规范目录电动汽车交流充电桩技术规范书使用说明1. 本技术规范书分为通用部分、专用部分。
2. 项目单位根据需求选择所需设备的技术规范，技术规范通用部分条款及专用部分固化的参数原则上不能更改。
3. 本技术规范书适用于南方电网公司单相220V/三相380V电压等级电动汽车交流充电桩。
4. 项目单位应按实际要求填写“项目需求部分”。
如确实需要改动以下部分，项目单位应填写专用部分“表项目单位技术差异表”并加盖本单位公章，提交物资招标组织部门。
物资招标组织部门及时将“表项目单位技术差异表”移交给技术标书审查会。
技术标书审查会确认“表项目单位技术差异表”内容的可行性并书面答复：1）改动通用部分条款及专用部分固化的参数；2）项目单位要求值超出标准技术参数值；3）需要修正温度、海拔等条件。
当发生需求变化时，需由技术规范组织编写部门组织的标书审查会审核通过后，对修改形成的“项目单位技术差异表”，放入技术规范书中，随招标文件同时发出并视为有效，否则将视为无差异。
5. 技术规范的页面、标题、标准参数值等均为统一格式，不得随意更改。
6. 投标人逐项响应技术规范专用部分中“1 标准技术参数”、“2 项目需求部分”和“3 投标人响应部分”三部分相应内容。
填写“2 项目需求部分”时，应严格按“项目单位要求值”一栏填写相应的招标文件投标人响应部分的表格。
投标人填写技术参数和性能要求时，如有偏差除填写“表投标人技术偏差表”外，必要时应提供相应试验报告。
目录1 总则...................................................... 错误!未定义书签。
2 工作范围.................................................. 错误!未定义书签。
ICS备案号：Q/CSG 中国南方电网有限责任公司企业标准电动汽车充电站及充电桩验收规范Code for acceptance of construction of EV charging stationsand charging points中国南方电网有限责任公司发布目次前言 (II)1 范围.............................................................................................................................................................. - 1 -2 规范性引用文件.......................................................................................................................................... - 1 -3 名词术语...................................................................................................................................................... - 2 -4 总则.............................................................................................................................................................. - 3 -5 充电站验收.................................................................................................................................................. - 3 - 5.1验收内容及要求........................................................................................................................................ - 3 - 5.2验收合格标准............................................................................................................................................ - 4 - 5.3验收文档资料............................................................................................................................................ - 4 - 6充电桩验收................................................................................................................................................... - 5 - 6.1 验收内容及要求....................................................................................................................................... - 5 - 6.2 验收合格标准........................................................................................................................................... - 5 - 6.3 验收文档资料........................................................................................................................................... - 5 - 附录A 充电站（桩）验收流程（规范性附录） ........................................................................................ - 7 - 附录B 充电机验收大纲（规范性附录） .................................................................................................... - 8 - 附录C 充电站监控系统验收大纲（规范性附录） .................................................................................. - 10 - 附录D 充电站系统整体性能验收大纲（规范性附录） .......................................................................... - 15 - D.1 通信测试................................................................................................................................................ - 15 - D.2 变配电设备的可靠性测试 .................................................................................................................... - 17 - D.3 充电站对配电网的谐波影响测试 ........................................................................................................ - 18 - D.4 用户界面及程序入口............................................................................................................................ - 18 -前言为贯彻落实国家节能环保，促进电动汽车推广应用，延伸供电服务价值链，指导和规范南方电网电动汽车配套充电设施建设，特制定本规范。
南方电网设备标准技术标书电动汽车交流充电桩（10kW 专用部分）编号：0302601052201604中国南方电网有限责任公司2016年4月目录1标准技术参数 (1)2项目需求部分 (2)2.1 供货需求及供货范围 (2)2.2 必备的备品备件、专用工具和仪器仪表供货表 (3)2.3 图纸资料提交单位 (4)2.4 工程概况 (4)2.5 使用条件 (4)2.6 项目单位可选技术参数 (5)2.7 项目单位技术差异表 (5)3 投标人响应部分 (6)3.1 投标人应提供技术参数 (6)3.2 投标人技术偏差 (6)3.3 投标人资料提交时间及培训要求 (6)3.4 主要元器件来源 (7)3.5 推荐备品备件、专用工具和仪器仪表 (7)3.6 投标方需说明的其他问题 (7)1标准技术参数投标方应认真逐项填写所供设备技术参数和性能要求响应表（见表1.1）中“投标方保证值”栏，不能空格，也不能以“响应”两字代替，不允许改动本表内“投标方保证值”栏之外的数值。
如有差异，请填写表3.2：技术差异表。
所有由投标方提供的标准参数值应与型式试验报告一致。
表1.1 技术参数和性能要求响应表序号名称标准参数值投标人保证值一基本参数1 交流输入电压三相380 V：323～437（投标人填写）2 交流电源频率50 Hz±1 Hz （投标人填写）二必备功能1 通信功能符合中国南方电网有限责任公司电动汽车交流充电桩技术标书（通用部分）（投标人填写）2 显示功能符合中国南方电网有限责任公司电动汽车交流充电桩技术标书（通用部分）（投标人填写）3 输入功能符合中国南方电网有限责任公司电动汽车交流充电桩技术标书（通用部分）（投标人填写）4 远程启停功能符合中国南方电网有限责任公司电动汽车交流充电桩技术标书（通用部分）（投标人填写）5 计量功能符合中国南方电网有限责任公司电动汽车交流充电桩技术标书（通用部分）（投标人填写）6 付费交易功能符合中国南方电网有限责任公司电动汽车交流充电桩技术标书（通用部分）（投标人填写）7 数据本地存储功能符合中国南方电网有限责任公司电动汽车交流充电桩技术标书（通用部分）（投标人填写）8 自检功能符合中国南方电网有限责任公司电动汽车交流充电桩技术标书（通用部分）（投标人填写）9 软件升级功能符合中国南方电网有限责任公司电动汽车交流充电桩技术标书（通用部分）（投标人填写）序号名称标准参数值投标人保证值10 控制导引功能符合中国南方电网有限责任公司电动汽车交流充电桩技术标书（通用部分）（投标人填写）11 急停符合中国南方电网有限责任公司电动汽车交流充电桩技术标书（通用部分）（投标人填写）12 与上级监控系统通讯协议符合南方电网公司电动汽车充换电服务网络运营监控系统通信规约第2部分：系统与充电设施(2016版)（投标人填写）三性能指标1 平均故障间隔时间17520h（置信度85%）（投标人填写）四防护等级1 防护等级IP54 （投标人填写）五电磁兼容能力1 电压暂降、短时中断抗扰度符合南方电网公司电动汽车交流充电桩技术规范(2016版)（投标人填写）2 射频电磁场辐射抗扰度符合南方电网公司电动汽车交流充电桩技术规范(2016版)（投标人填写）3 电快速瞬变脉冲群抗扰度符合南方电网公司电动汽车交流充电桩技术规范(2016版)（投标人填写）4 无线电骚扰限制符合南方电网公司电动汽车交流充电桩技术规范(2016版)（投标人填写）5 浪涌（冲击）抗扰度符合南方电网公司电动汽车交流充电桩技术规范(2016版)（投标人填写）6 静电放电抗扰度符合南方电网公司电动汽车交流充电桩技术规范(2016版)（投标人填写）六绝缘性能1 绝缘电阻符合南方电网公司电动汽车交流充电桩技术规范(2016版)（投标人填写）2 介质强度符合南方电网公司电动汽车交流充电桩技术规范(2016版)（投标人填写）3 冲击电压符合南方电网公司电动汽车交流充电桩技术规范(2016版)（投标人填写）七机械强度1 机械强度符合南方电网公司电动汽车交流充电桩技术规范(2016版)（投标人填写）2项目需求部分2.1 供货需求及供货范围投标方提供的电动汽车交流充电桩的具体规格、数量见表2.1：供货范围及设备技术规格一览表。

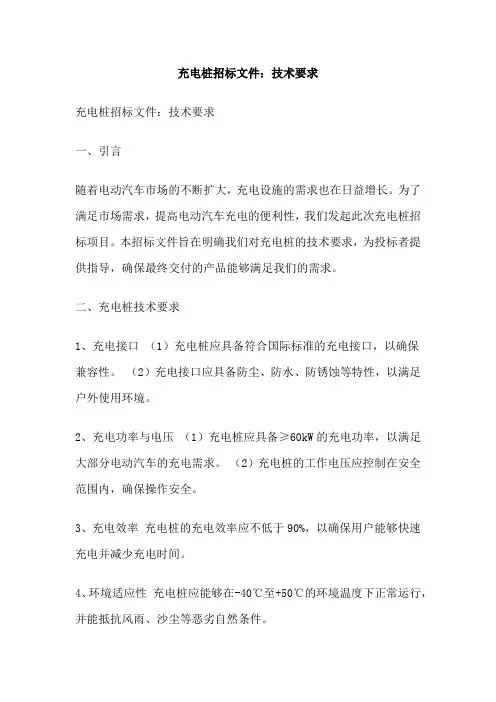

充电桩招标文件：技术要求充电桩招标文件：技术要求一、引言随着电动汽车市场的不断扩大，充电设施的需求也在日益增长。
为了满足市场需求，提高电动汽车充电的便利性，我们发起此次充电桩招标项目。
本招标文件旨在明确我们对充电桩的技术要求，为投标者提供指导，确保最终交付的产品能够满足我们的需求。
二、充电桩技术要求1、充电接口（1）充电桩应具备符合国际标准的充电接口，以确保兼容性。
（2）充电接口应具备防尘、防水、防锈蚀等特性，以满足户外使用环境。
2、充电功率与电压（1）充电桩应具备≥60kW的充电功率，以满足大部分电动汽车的充电需求。
（2）充电桩的工作电压应控制在安全范围内，确保操作安全。
3、充电效率充电桩的充电效率应不低于90%，以确保用户能够快速充电并减少充电时间。
4、环境适应性充电桩应能够在-40℃至+50℃的环境温度下正常运行，并能抵抗风雨、沙尘等恶劣自然条件。
5、安全设计（1）充电桩应配备防雷、接地、过载、短路等保护装置，确保设备在异常情况下的安全。
（2）充电桩应设置紧急停止按钮，以便在紧急情况下立即切断电源。
6、远程监控与维护（1）充电桩应具备与远程监控平台对接的能力，以便实时监测设备运行状态，及时发现并解决问题。
（2）充电桩应具备自动故障诊断与修复功能，以提高维护效率。
三、投标文件要求1、投标者需提供详细的设备技术规格书，包括但不限于上述技术要求中的相关内容。
2、投标者应在投标文件中明确充电桩的生产工艺、材料、零部件等方面的质量保证措施。
3、投标者应提供充电桩样品，并在招标过程中根据要求进行现场演示和测试，以验证技术要求的符合性。
四、评标标准1、技术先进性：投标者的充电桩技术是否具有领先水平，能否满足招标文件的技术要求。
2、性能稳定性：投标者的充电桩是否具有较高的工作效率和良好的运行稳定性。
3、安全性：投标者的充电桩是否具有完备的安全保障措施，包括但不限于防雷、接地、过载、短路等保护装置。
4、易用性：投标者的充电桩是否具有简洁明了的操作界面，是否易于安装和维护。
中国南方电网有限责任公司交流不停电电源系统（UPS）标准技术标书南方电网设备标准技术标书交流不停电电源系统（UPS）编号：0121001052201205中国南方电网有限责任公司2012年05月中国南方电网有限责任公司交流不停电电源系统（UPS）标准技术标书目次1、总则.................................................................................................... 错误！未定义书签。
2、应遵循的主要标准................................................................................ 错误！未定义书签。
3、使用条件................................................................................................ 错误！未定义书签。
4、技术要求................................................................................................ 错误！未定义书签。
5 功能要求................................................................................................ 错误！未定义书签。
6、试验........................................................................................................ 错误！未定义书签。
10kV电缆分接箱标准技术标书编号：2011060520210505中国南方电网有限责任公司2011年06月目录1总则 (1)2工作范围 (1)2.1 工程概况........................................................................................... 错误!未定义书签。
2.2 范围和界限 (1)2.3 服务范围 (2)3 应遵循的主要标准 (3)4使用条件 (3)4.1 正常使用条件 (3)4.2 特殊使用条件 (4)5技术要求 (4)5.1 基本参数 (4)5.2设计与结构要求 (5)5.3专业接口要求 (7)6试验 (8)6.1 型式试验 (8)6.2 出厂试验 (8)6.3 现场验收试验 (9)7 产品对环境的影响 (9)8 企业VI标识 (9)9 技术文件要求 (9)10 监造、包装、运输、安装及质量保证 (10)11 设备技术参数和性能要求响应表 (12)12 备品备件及专用工具 (13)12.1必备的备品备件、专用工具和仪器仪表 (13)12.2 推荐的备品备件、专用工具和仪器仪表 (13)13 主要元器件来源 (13)14 LCC数据文件 (14)15 技术差异表 (14)16 投标方需说明的其他问题 (15)1总则1.1 本招标技术文件适用于中国南方电网公司电网建设工程项目采购的10kV电缆分接箱，它提出了该设备本体及附属设备的功能设计、结构、性能、安装和试验等方面的技术要求。
1.2 本设备招标技术文件提出的是最低限度的技术要求。
凡本招标技术文件中未规定，但在相关设备的行业标准、国家标准或IEC标准中有规定的规范条文，投标方应按相应标准的条文进行设备设计、制造、试验和安装。
对国家有关安全、环保等强制性标准，必须满足其要求。
1.3 如果投标方没有以书面形式对本招标技术文件的条文提出异议，则意味着投标方提供的设备完全符合本招标技术文件的要求。
南方电网设备标准技术标书电动汽车交流充电桩目录1标准技术参数 (1)2项目需求部分 (2)2.1 供货需求及供货范围 (2)2.2 必备的备品备件、专用工具和仪器仪表供货表 (3)2.3 图纸资料提交单位 (4)2.4 工程概况 (4)2.5 使用条件 (4)2.6 项目单位可选技术参数 (5)2.7 项目单位技术差异表 (5)3 投标人响应部分 (6)3.1 投标人应提供技术参数 (6)3.2 投标人技术偏差 (6)3.3 投标人资料提交时间及培训要求 (6)3.4 主要元器件来源 (7)3.5 推荐备品备件、专用工具和仪器仪表 (7)3.6 投标方需说明的其他问题 (7)1标准技术参数投标方应认真逐项填写所供设备技术参数和性能要求响应表（见表1.1）中“投标方保证值”栏，不能空格，也不能以“响应”两字代替，不允许改动本表内“投标方保证值”栏之外的数值。
如有差异，请填写表3.2：技术差异表。
所有由投标方提供的标准参数值应与型式试验报告一致。
表1.1 技术参数和性能要求响应表序号名称标准参数值投标人保证值一基本参数1 交流输入电压三相380 V：323～437（投标人填写）2 交流电源频率50 Hz±1 Hz （投标人填写）二必备功能1 通信功能符合中国南方电网有限责任公司电动汽车交流充电桩技术标书（通用部分）（投标人填写）2 显示功能符合中国南方电网有限责任公司电动汽车交流充电桩技术标书（通用部分）（投标人填写）3 输入功能符合中国南方电网有限责任公司电动汽车交流充电桩技术标书（通用部分）（投标人填写）4 远程启停功能符合中国南方电网有限责任公司电动汽车交流充电桩技术标书（通用部分）（投标人填写）5 计量功能符合中国南方电网有限责任公司电动汽车交流充电桩技术标书（通用部分）（投标人填写）6 付费交易功能符合中国南方电网有限责任公司电动汽车交流充电桩技术标书（通用部分）（投标人填写）7 数据本地存储功能符合中国南方电网有限责任公司电动汽车交流充电桩技术标书（通用部分）（投标人填写）8 自检功能符合中国南方电网有限责任公司电动汽车交流充电桩技术标书（通用部分）（投标人填写）9 软件升级功能符合中国南方电网有限责任公司电动汽车交流充电桩技术标书（通用部分）（投标人填写）序号名称标准参数值投标人保证值10 控制导引功能符合中国南方电网有限责任公司电动汽车交流充电桩技术标书（通用部分）（投标人填写）11 急停符合中国南方电网有限责任公司电动汽车交流充电桩技术标书（通用部分）（投标人填写）12 与上级监控系统通讯协议符合南方电网公司电动汽车充换电服务网络运营监控系统通信规约第2部分：系统与充电设施(2016版)（投标人填写）三性能指标1 平均故障间隔时间17520h（置信度85%）（投标人填写）四防护等级1 防护等级IP54 （投标人填写）五电磁兼容能力1 电压暂降、短时中断抗扰度符合南方电网公司电动汽车交流充电桩技术规范(2016版)（投标人填写）2 射频电磁场辐射抗扰度符合南方电网公司电动汽车交流充电桩技术规范(2016版)（投标人填写）3 电快速瞬变脉冲群抗扰度符合南方电网公司电动汽车交流充电桩技术规范(2016版)（投标人填写）4 无线电骚扰限制符合南方电网公司电动汽车交流充电桩技术规范(2016版)（投标人填写）5 浪涌（冲击）抗扰度符合南方电网公司电动汽车交流充电桩技术规范(2016版)（投标人填写）6 静电放电抗扰度符合南方电网公司电动汽车交流充电桩技术规范(2016版)（投标人填写）六绝缘性能1 绝缘电阻符合南方电网公司电动汽车交流充电桩技术规范(2016版)（投标人填写）2 介质强度符合南方电网公司电动汽车交流充电桩技术规范(2016版)（投标人填写）3 冲击电压符合南方电网公司电动汽车交流充电桩技术规范(2016版)（投标人填写）七机械强度1 机械强度符合南方电网公司电动汽车交流充电桩技术规范(2016版)（投标人填写）2项目需求部分2.1 供货需求及供货范围投标方提供的电动汽车交流充电桩的具体规格、数量见表2.1：供货范围及设备技术规格一览表。
投标方应如实填写“投标方保证”栏。
表2.1供货范围及设备技术规格一览表序号名称单位招标方要求投标方保证型式、规格数量型式、规格数量1 交流充电桩台1. 额定电压：三相380V(根据工程选择：220V；380V)2. 额定电流：16A（根据工程选择：10A；16A；32A；63A）3. 结构形式：落地式（根据工程选择：落地式、壁挂式）4. 显示屏形式：__触摸彩屏（7寸）___（根据工程选择：触摸彩屏；单色液晶+键盘）5. 桩体颜色：符合南网电动汽车VI设计手册6.支付方式：非接触式卡（ISO-14443规定的type-A型）、网络支付7. 桩体尺寸：_____8. 读卡器类型：非接触式9.通信方式：4G/3G/2G的全网通通信模块、以太网（支持自组网功能）10.急停按钮：急停回路应设计在输入侧，急停装置应装设透明保护罩防止误操作，整体不应凸出。
（投标人填写）2.2 必备的备品备件、专用工具和仪器仪表供货表投标方应向招标方提供必备的备品备件，备品备件清单详见检修维护手册，专用工具和仪器仪表清单见表2.2，要求提供的专用工具和仪器仪表应是新品，与设备同型号、同工艺。
表2.2 必备的备品备件、专用工具和仪器仪表清单序号名称项目单位要求投标人响应单位数量规格单位数量1 接触器个按项目单位计算，每20台充电桩备1个，不足20台时按20台计。
本备品不单独报价，相关费用计入充电桩整体报价中。
2 急停按钮透明保护罩个每台充电桩备10个。
2.3 图纸资料提交单位表2.3 提交的图纸资料及其接收单位提交图纸资料名称接收图纸单位名称、地址、邮编、电话提交份数提交时间设备外形尺寸图（附电子文档）中标后提供10设备安装尺寸图（附电子文档）中标后提供10设备端子接线图（附电子文档）中标后提供10产品使用说明书中标后提供102.4 工程概况本技术标书采购的设备适用的工程概况见表2.4：工程概况一览表。
表2.4 工程概况一览表（项目单位填写）序号名称内容项目单位填写1 工程名称2 工程建设单位3 工程地址4 工程规模5 运输条件6 安装地点2.5 使用条件表2.5 设备外部条件一览表（项目单位填写）序号名称单位标准参数值投标人保证值1 环境温度最高日温度℃+50 （投标人填写）最低日温度-20 （投标人填写）最大日温差25 （投标人填写）2 海拔高度m ≤2000 （投标人填写）3 相对湿度日平均值不超过%≤95 （投标人填写）月平均值不超过≤90 （投标人填写）4 耐受地震能力g 8度（投标人填写）5 风速最大风速m/s 53 （投标人填写）注：表2.5中“标准参数值”为正常使用条件，项目单位可根据工程实际使用条件进行修改并在表2.6中填写。
2.6 项目单位可选技术参数表2.6 项目单位可选技术参数表序号名称标准参数值项目单位要求值投标人保证值122.7 项目单位技术差异表项目单位原则上不能改动通用部分技术条款及专用部分标准技术参数值，根据工程实际情况，如有差异，应逐项在“项目单位技术差异表”中列出。
表2.7 项目单位技术差异表（本表是对技术规范的补充和修改，如有冲突，应以本表为准）序号项目标准参数值项目单位要求值投标人保证值1 贴标要求无各供应商必须承诺按照各项目单位的相关要求，对所供应的物资进行标签贴标工作，将相关信息在出厂前写入条形码。
对于本招标产品，若项目单位制定了使用RFID超高频无源标签代替条形码的技术标准，卖方须遵照执行。
2……3 投标人响应部分3.1 投标人应提供技术参数表3.1 项目单位可选技术参数表序号名称标准参数值投标人保证值12345673.2 投标人技术偏差投标方应将所供设备与本采购标准有差异之处，无论优于或劣于本招标书要求，均汇集成此表。
表3.2 技术差异表（投标方填写）序号招标文件投标文件条目简要内容条目简要内容123456投标方：盖章：3.3 投标人资料提交时间及培训要求（1）投标方资料的提交及时充分，满足工程进度要求。
在合同谈判日或收到中标通知书后（以先到为准）10 天内（项目单位填写）给出全部最终技术资料，经招标方确认后不能更改。
（2）培训要求：理论培训 3 天（项目单位填写）实操培训 3 天（项目单位填写）。
（3）投标方应在技术协议签订后的15 天内（项目单位填写）向招标方提供正式版的用于设计、设备监造和检验、现场安装和调试以及运行维护方面的图纸、说明书和有关技术资料，同时向招标方设计代表提供拷贝磁盘2份（图纸为AutoCAD R2000版、文字资料为Word07版及PDF版））。
3.4 主要元器件来源表3.4 主要元器件来源一览表（投标方填写）投标方响应序号名称单位生产厂家型号或材质123453.5 推荐备品备件、专用工具和仪器仪表表3.5 备品备件、专用工具和仪器仪表清单（必填）序号名称型号及规格单位数量使用处制造商13.6 投标方需说明的其他问题如有需说明的其他问题，投标方应通过书面形式提交，并加盖公章。
