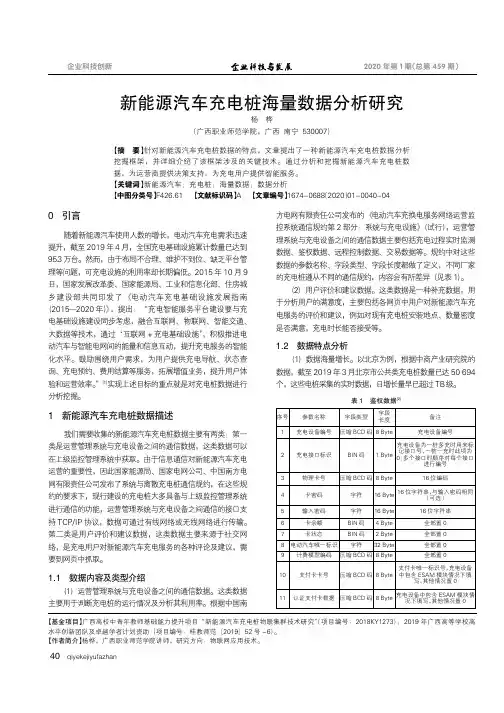

新能源汽车充电桩海量数据分析研究

新能源汽车充电桩海量数据分析研究
多个接口时顺序对每个接口进行编号3物理卡号压缩bcd码8byte16位编码4卡密码字符16byte16位字符串与输入密码相同可选5输入密码字符16byte16位字符串6卡余额bin码4byte全部置07卡状态bin码2byte全部置08电动汽车唯一标识字符32byte全部置09计费模型编码压缩bcd码8byte全部置010支付卡卡号压缩bcd码8byte支付卡唯一标识号充电设备中包含esam模块情况下填写其他情况置011认证支付卡数据压缩bcd码8byte充电设备中包含esam模块情况下填写其他情况置0表1鉴权数据2企业科技创新40qiyekejiyufazhan2020年第1期总第459期2结构化数据占比大
1.1 数据内容及类型介绍
（1） 运营管理系统与充电设备之间的通信数据。这类数据 主要用于判断充电桩的运行情况及分析其利用率。根据中国南
方电网有限责任公司发布的 《电动汽车充换电服务网络运营监 控系统通信规约第 2 部分：系统与充电设施》（试行），运营管 理系统与充电设备之间的通信数据主要包括充电过程实时监测 数据、鉴权数据、远程控制数据、交易数据等。规约中对这些 数据的参数名称、字段类型、字段长度都做了定义，不同厂家 的充电桩遵从不同的通信规约，内容会有所差异 （见表 1）。
0 引言
随着新能源汽车使用人数的增长，电动汽车充电需求迅速 提升，截至 2019 年 4 月，全国充电基础设施累计数量已达到 95.3 万台。然而，由于布局不合理、维护不到位、缺乏平台管 理等问题，可充电设施的利用率却长期偏低。2015 年 10 月 9 日，国家发展改革委、国家能源局、工业和信息化部、住房城 乡建设部共同印发了 《电动汽车充电基础设施发展指南 （2015—2020 年）》，提出：“充电智能服务平台建设要与充 电基础设施建设同步考虑，融合互联网、物联网、智能交通、 大数据等技术，通过‘互联网 + 充电基础设施’，积极推进电 动汽车与智能电网间的能量和信息互动，提升充电服务的智能 化水平。鼓励围绕用户需求，为用户提供充电导航、状态查 询、充电预约、费用结算等服务，拓展增值业务，提升用户体 验和运营效率。”[1]实现上述目标的重点就是对充电桩数据进行 分析挖掘。

技标2013-000-南方电网新能源通信技术规范

技标2013-000-南方电网新能源通信技术规范

南方电网设备〔2013〕23号附件技术标准大纲（新能源通信技术规范）一. 项目名称及计划编号项目名称：《南方电网新能源通信技术规范》计划编号：技标2013-024二. 编制目的随着新能源的不断发展，新能源已经开始在南方电网公司范围内逐步推广应用，未来太阳能、燃料电池、光伏能源等新的分布式能源也将逐渐投入使用，需要电力通信为新能源与电网的协同工作提供信息交换的通道。

本技术规范研究编制适用于南方电网在新能源中各项业务应用通信技术标准，提供了关于新能源的通信技术规范，指导南方电网新能源通信网络的规划、设计、运行维护以及网络管理，为南方电网公司新能源接入的监视、控制应用提供稳定、可靠、高效运行的通信平台，提高电网稳定运行水平和经济运行水平。

三. 编制依据（1）《光传送网体系设备的功能块特性》（GB/T 20187-2006）；（2）《继电保护与安全自动装置技术规程》（GB14285-2006）（3）《电力装置的继电保护和自动装置设计规范》（GB 50062-2008）（4）《光纤通道传输保护信息通用技术条件》（DL/T 364-2010）（5）《同步数字体系（SDH）光缆线路系统进网要求》（GB/T 15941-95）（6）《220～500千伏电网继电保护装置运行整定原则》（DL/T 559-94）（7）《电力调度自动化系统运行管理规程》（DL/T516-2006）（8）《基于SDH的多业务传送节点技术要求》（YD/T 1238-2002）（9）《接入网技术要求-基于以太网技术的宽带接入网》（YD/T 1160-2001）（10）《IP网络技术要求-网络性能参数与指标》（YD/T1171-2001）（11）《电力二次系统安全防护总体方案》（2006年11月）国家电监会[2006]34号（12）《电力二次系统安全防护规定》（国家电力监管委员会第5号）（13）《中国南方电网电力调度管理规程》（Q.CSG 2 1003-2008）（14）《中国南方电网电力调度管理规程》（Q/CSG212045-2011）（15）《南网总调直调系统线路保护及其通道命名管理规定》/CSG212020-2011）（16）国家能源部分布式发电管理暂行办法（17）风电场接入电力系统技术规定GB/T 19963-2011（18）大型风电场并网设计技术规范NBT 31003-2011（19）光伏系统并网技术要求GBT 19939-2005（20）电力光纤通信工程验收规范DL/T 5344-2006（21）电力系统通信设计技术规定DL/T 5391-2007（22）电力系统通信站过电压防护规程DL/T 548-2012（23）南方电网应用公网通信技术规范Q/CSG 110005-2011（24）南方电网风电场接入电网技术规范Q/CSG 110008-2011（25）广东电网公司通信管理办法四. 编制原则本标准按照《中国南方电网有限责任公司技术标准管理规定》、《中国南方电网有限责任公司标准化工作管理办法》的有关要求开展编写工作，遵循《电力行业标准化管理办法》、《企业标准化管理办法》，与我国现行法律、法规、政策及相关行业、国家标准相协调。

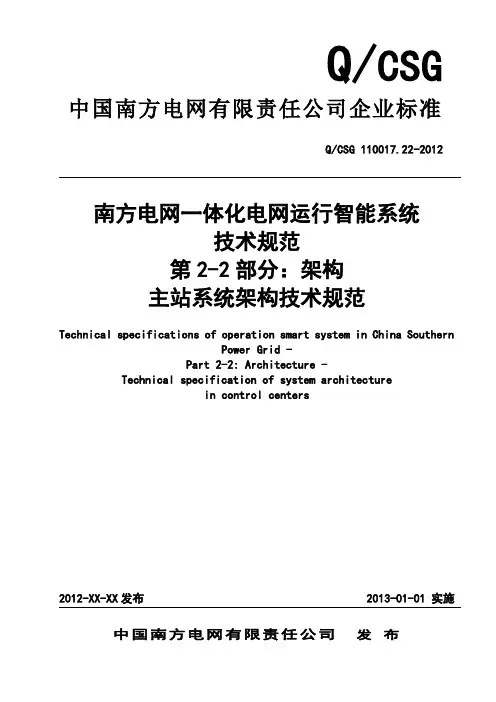

QCSG 110017.22-2012南方电网一体化电网运行智能系统技术规范 第2部分：架构 第2篇：主站系统架构技术规范

QCSG 110017.22-2012南方电网一体化电网运行智能系统技术规范 第2部分：架构 第2篇：主站系统架构技术规范
Q/CSG 110017.310-2012
第11篇：公共图形绘制规范
Q/CSG 110017.311-2012
第4部分:平台
第1篇：主站系统平台技术规范
Q/CSG 110017.41-2012
第2篇：厂站系统平台技术规范
Q/CSG 110017.42-2012
第3.1篇：运行服务总线（OSB）技术规范.服务注册及管理
目 次
前 言
为落实公司二次一体化的工作要求，提高电网一体化运行水平，解决二次系统种类繁杂、运行信息割裂、缺乏统一的建设和运行标准等问题，经研究国内外电网运行技术支持系统建设思路和实践案例，提出建设一体化电网运行智能系统的总体解决方案。
为推进一体化电网运行智能系统标准化、规范化建设，特制定南方电网一体化电网运行智能系统系列标准。
Q/CSG 110017.67.2-2012
第7.3篇：厂站装置功能及接口规范.一体化运行记录分析装置
Q/CSG 110017.67.3-2012
第7.4篇：厂站装置功能及接口规范.一体化在线监测装置
Q/CSG 110017.67.4-2012
第7.5篇：厂站装置功能及接口规范.合并单元
Q/CSG 110017.67.5-2012
Q/CSG 110017.51.1-2012
第1.2篇：智能数据中心.全景数据建模类功能规范
Q/CSG 110017.51.2-2012
第1.3篇：智能数据中心.数据集成与服务类功能规范
Q/CSG 110017.51.3-2012
第2.1篇：智能监视中心.稳态监视类功能规范
Q/CSG 110017.52.1-2012
Q/CSG 110017.54.9-2012
第4.10篇：智能管理中心.用电管理类功能规范

QCSG_11516.1-2010_电动汽车充电设施通用技术要求

QCSG_11516.1-2010_电动汽车充电设施通用技术要求

Q/CSG 中国南方电网有限责任公司企业标准电动汽车充电设施通用技术要求 General technical requirements forelectric vehicle charging establishment中国南方电网有限责任公司发布目 次前言 (II)1 范围 (1)2 规范性引用文件 (1)3 名词术语 (1)4 总则 (2)5 设计要求 (2)5.1 充电站 (2)5.2 充电桩 (3)5.3 其他 (3)6 功能要求 (3)6.1 充电站 (3)6.2 充电桩 (3)7 技术要求 (4)7.1 充电站 (4)7.2 充电桩 (4)8 环境与安全防护要求 (4)8.1 环境条件 (4)8.2 防雷与接地 (4)8.3 防火与消防 (4)8.4 安全防护、电击防护 (4)8.5 图像监控 (5)8.6 通风 (5)8.7 照明 (5)8.8 其他 (5)9 标识与标志要求 (5)10 工程验收要求 (5)附录A（规范性附录）电动汽车充电设施用直流计量装置 (6)附录B（规范性附录）电动汽车充电设施交流计量装置 (8)I前 言为贯彻落实国家节能环保政策，促进电动汽车推广应用，延伸供电服务价值链，指导和规范南方电网电动汽车配套充电设施建设，特制定本标准。

本标准是中国南方电网有限责任公司电动汽车充电技术系列标准之一。

该系列标准目前包括以下标准：Q/CSG 11516.1-2010 电动汽车充电设施通用技术要求Q/CSG 11516.2-2010 电动汽车充电站及充电桩设计规范Q/CSG 11516.3-2010 电动汽车非车载充电机技术规范Q/CSG 11516.4-2010 电动汽车交流充电桩技术规范Q/CSG 11516.5-2010 电动汽车非车载充电机充电接口规范Q/CSG 11516.6-2010 电动汽车非车载充电机监控单元与电池管理系统通信协议Q/CSG 11516.7-2010 电动汽车充电站监控系统技术规范Q/CSG 11516.8-2010 电动汽车充电站及充电桩验收规范本标准由中国南方电网有限责任公司标准化委员会批准。

Q_CSG 11516.1-2010 电动汽车充电设施通用技术要求

Q_CSG 11516.1-2010 电动汽车充电设施通用技术要求

Q/CSG 中国南方电网有限责任公司企业标准电动汽车充电设施通用技术要求 General technical requirements forelectric vehicle charging establishment中国南方电网有限责任公司发布标准分享网 免费下载目 次前言 (II)1 范围 (1)2 规范性引用文件 (1)3 名词术语 (1)4 总则 (2)5 设计要求 (2)5.1 充电站 (2)5.2 充电桩 (3)5.3 其他 (3)6 功能要求 (3)6.1 充电站 (3)6.2 充电桩 (3)7 技术要求 (4)7.1 充电站 (4)7.2 充电桩 (4)8 环境与安全防护要求 (4)8.1 环境条件 (4)8.2 防雷与接地 (4)8.3 防火与消防 (4)8.4 安全防护、电击防护 (4)8.5 图像监控 (5)8.6 通风 (5)8.7 照明 (5)8.8 其他 (5)9 标识与标志要求 (5)10 工程验收要求 (5)附录A（规范性附录）电动汽车充电设施用直流计量装置 (6)附录B（规范性附录）电动汽车充电设施交流计量装置 (8)III前 言为贯彻落实国家节能环保政策，促进电动汽车推广应用，延伸供电服务价值链，指导和规范南方电网电动汽车配套充电设施建设，特制定本标准。

本标准是中国南方电网有限责任公司电动汽车充电技术系列标准之一。

该系列标准目前包括以下标准：Q/CSG 11516.1-2010 电动汽车充电设施通用技术要求Q/CSG 11516.2-2010 电动汽车充电站及充电桩设计规范Q/CSG 11516.3-2010 电动汽车非车载充电机技术规范Q/CSG 11516.4-2010 电动汽车交流充电桩技术规范Q/CSG 11516.5-2010 电动汽车非车载充电机充电接口规范Q/CSG 11516.6-2010 电动汽车非车载充电机监控单元与电池管理系统通信协议Q/CSG 11516.7-2010 电动汽车充电站监控系统技术规范Q/CSG 11516.8-2010 电动汽车充电站及充电桩验收规范本标准由中国南方电网有限责任公司标准化委员会批准。

中国南方电网有限责任公司电动汽车交流充电桩技术规范书(专用部分)

中国南方电网有限责任公司电动汽车交流充电桩技术规范书(专用部分)

中国南方电网有限责任公司电动汽车交流充电桩技术规范书（专用部分）版本号：2016版V1.0编号：中国南方电网有限责任公司2016年3月目录1标准技术参数 (1)2项目需求部分 (2)2.1 供货需求及供货范围 (2)2.2 必备的备品备件、专用工具和仪器仪表供货表 (3)2.3 图纸资料提交单位 (3)2.4 工程概况 (4)2.5 使用条件 (4)2.6 项目单位可选技术参数 (5)2.7 项目单位技术差异表 (5)3 投标人响应部分 (6)3.1 投标人应提供技术参数 (6)3.2 投标人技术偏差 (6)3.3 投标人资料提交时间及培训要求 (7)3.4 主要元器件来源 (7)3.5 推荐备品备件、专用工具和仪器仪表 (7)3.6 投标方需说明的其他问题 (8)1标准技术参数投标方应认真逐项填写所供设备技术参数和性能要求响应表（见表1.1）中“投标方保证值”栏，不能空格，也不能以“响应”两字代替，不允许改动本表内“投标方保证值”栏之外的数值。

如有差异，请填写表3.2：技术差异表。

所有由投标方提供的标准参数值应与型式试验报告一致。

表1.1 技术参数和性能要求响应表序号名称标准参数值投标人保证值一基本参数1 交流输入电压单相220 V：176～264三相380 V：323～437（投标人填写）2 交流电源频率50 Hz±1 Hz （投标人填写）二必备功能1 通信功能符合电动汽车交流充电桩技术规范（Q/CSG××××-2016）（投标人填写）2 显示功能符合电动汽车交流充电桩技术规范（Q/CSG××××-2016）（投标人填写）3 输入功能符合电动汽车交流充电桩技术规范（Q/CSG××××-2016）（投标人填写）4 远程启停功能符合电动汽车交流充电桩技术规范（Q/CSG××××-2016）（投标人填写）5 计量功能符合电动汽车交流充电桩技术规范（Q/CSG××××-2016）（投标人填写）6 付费交易功能符合电动汽车交流充电桩技术规范（Q/CSG××××-2016）（投标人填写）7 数据本地存储功能符合电动汽车交流充电桩技术规范（Q/CSG××××-2016）（投标人填写）8 自检功能符合电动汽车交流充电桩技术规范（Q/CSG××××-2016）（投标人填写）9 软件升级功能符合电动汽车交流充电桩技术规范（Q/CSG××××-2016）（投标人填写）10 控制导引功能符合电动汽车交流充电桩技术规范（Q/CSG××××-2016）（投标人填写）11 与上级监控系统通讯协议符合电动汽车交流充电桩技术规范（Q/CSG××××-2016）（投标人填写）三性能指标1 平均故障间隔时间8760h（置信度85%）（投标人填写）四防护等级1 防护等级IP54级（投标人填写）五电磁兼容能力序号名称标准参数值投标人保证值1 电压暂降、短时中断抗扰度能承受GB/T 17626.11—2008中第5章规定的电压试验等级在0%、40%、70%的额定工作电压的电压暂降、短时中断抗扰度试验（投标人填写）2 射频电磁场辐射抗扰度能承受GB/T 17626.3—2006中第5章规定的试验等级为3级的射频电磁场辐射抗扰度试验（投标人填写）3 电快速瞬变脉冲群抗扰度能承受GB/T 17626.4—2008中第5章规定的试验等级为3级的电快速瞬变脉冲群抗扰度试验。

中国南方电网有限责任公司电动汽车交流充电桩技术规范书

中国南方电网有限责任公司电动汽车交流充电桩技术规范书（通用部分）版本号：2016版编号：中国南方电网有限责任公司2016年3月本规范对应的专用技术规范目录电动汽车交流充电桩技术规范书使用说明1. 本技术规范书分为通用部分、专用部分。

2. 项目单位根据需求选择所需设备的技术规范，技术规范通用部分条款及专用部分固化的参数原则上不能更改。

3. 本技术规范书适用于南方电网公司单相220V/三相380V电压等级电动汽车交流充电桩。

4. 项目单位应按实际要求填写“项目需求部分”。

如确实需要改动以下部分，项目单位应填写专用部分“表项目单位技术差异表”并加盖本单位公章，提交物资招标组织部门。

物资招标组织部门及时将“表项目单位技术差异表”移交给技术标书审查会。

技术标书审查会确认“表项目单位技术差异表”内容的可行性并书面答复：1）改动通用部分条款及专用部分固化的参数；2）项目单位要求值超出标准技术参数值；3）需要修正温度、海拔等条件。

当发生需求变化时，需由技术规范组织编写部门组织的标书审查会审核通过后，对修改形成的“项目单位技术差异表”，放入技术规范书中，随招标文件同时发出并视为有效，否则将视为无差异。

5. 技术规范的页面、标题、标准参数值等均为统一格式，不得随意更改。

6. 投标人逐项响应技术规范专用部分中“1 标准技术参数”、“2 项目需求部分”和“3 投标人响应部分”三部分相应内容。

填写“2 项目需求部分”时，应严格按“项目单位要求值”一栏填写相应的招标文件投标人响应部分的表格。

投标人填写技术参数和性能要求时，如有偏差除填写“表投标人技术偏差表”外，必要时应提供相应试验报告。

目录1 总则...................................................... 错误!未定义书签。

2 工作范围.................................................. 错误!未定义书签。

南方电网输电线路状态监测系统通信规约

南方电网输电线路状态监测系统通信规约（试行）前言为适应中国南方电网有限责任公司输电线路在线监测技术的发展，按照标准化、规化、体系化的管理思路，指导和规输电线路覆冰监测监测系统的规划、设计、建设和运行管理，特制定本规。

本规由中国南方电网有限责任公司生产技术部提出、归口并解释。

本规起草单位：南方电网科学研究院有限责任公司、超高压输电公司检修试验中心、广西电网电力科学研究院、电力试验研究院、电网公司电力科学研究院、电力试验研究院本规主要起草人：昊，福增，傅闯，黄志伟，鹏，朱时阳，敏，黄良，仕军，毛先胤，高尚飞，王恩，超，周震震本规由中国南方电网有限责任公司标准化委员会批准。

本规自颁布之日起执行。

本规2011年首次发布。

目次1 适用围 (5)2 一般约定 (5)2.1 规约版本号 (5)2.2 监测终端状态监测数据量 (5)2.3 通讯方式约定 (6)2.4 无效数据定义约定 (6)2.5 状态监测装置 (6)2.6 功能单元识别码约定 (6)2.7 关于采样时间的约定 (7)3 数据帧格式 (7)3.1 帧结构及数据排列格式 (7)3.2 字节定义 (7)4 控制字定义 (8)5 控制字格式 (10)5.1 开机联络信息00H (10)5.2 校时 01H (11)5.3 设置终端密码02H (11)5.4 主站下发参数配置 03H (12)5.5 终端心跳信息 05H (13)5.6 更改主站IP地址、端口号和卡号 06H (14)5.7 查询主站IP地址、端口号和卡号 07H (15)5.8 终端复位 08H (15)5.9 短信唤醒 09H (16)5.10 查询终端配置参数 0AH (16)5.11 终端功能配置 0BH (17)5.12 终端休眠通知 0CH (18)5.13 查询终端设备时间 0DH (19)5.14 主站请求终端数据 21H (19)5.15 上传导地线拉力及偏角数据 22H (19)5.16 上传气象数据 25H (21)5.17 上传导线温度、电流数据 26H (22)5.18 上传杆塔振动数据 27H (24)5.19 上传舞动振幅频率数据 29H (24)5.20 上传杆塔倾斜数据 2AH (26)5.21 上传导线微风振动数据 2BH (27)5.22 上传综合防盗数据 2CH (27)5.23 上传山火报警数据 2DH (30)5.24 上传大风舞动报警数据 2EH (31)5.25 上传设备故障信息 30H (33)5.26 微风振动动态数据控制字格式 (39)5.27 导线舞动动态数据控制字格式 (41)5.28 拉力动态数据控制字格式 (43)5.29 图像监测控制字格式 (46)1适用围本标准规定了输电线路状态监测终端与主站系统通信的一般约定、数据帧格式、控制字定义及格式、数据结构及传输规则，适用于南方电网输电线路状态监测各级系统的规划、设计、建设。

南方电网公司电动汽车充换电服务网络运营监控系统通信规约第部分系统与充电设施试行

南方电网公司电动汽车充换电服务网络运营监控系统通信规约第部分系统与充电设施试行1. 引言随着电动汽车的普及和市场需求的增加，南方电网公司决定建立一个全面的电动汽车充换电服务网络运营监控系统，以满足用户的充电需求并提供可靠的服务。

本文档规定了该系统中的系统与充电设施试行的相关通信规约。

2. 概述本文档旨在明确系统与充电设施试行的通信规约，包括数据传输协议、通信接口和安全机制等。

通过规范通信规约，可以确保系统与充电设施之间的数据交互的稳定性和可靠性。

3. 数据传输协议系统与充电设施之间的数据传输遵循以下协议：3.1 MQTT协议MQTT（Message Queuing Telemetry Transport）是一种基于发布/订阅模式的轻量级消息传输协议，适用于低带宽和不稳定网络环境。

系统与充电设施之间的实时数据传输使用MQTT协议，通过订阅/发布机制实现。

充电设施向系统发布充电状态、充电功率等数据，系统则向充电设施发布充电指令、充电策略等。

3.2 HTTP协议HTTP（Hypertext Transfer Protocol）是一种用于传输超文本的协议，适用于客户端与服务器之间的请求和响应。

系统与充电设施之间的配置和管理操作使用HTTP协议。

充电设施通过发送HTTP请求向系统提交充电桩的注册信息、充电桩状态更新等，系统则通过HTTP 响应返回相关的配置和管理结果。

4. 通信接口系统与充电设施之间的通信接口包括物理接口和协议接口。

4.1 物理接口系统与充电设施之间的物理接口遵循以下标准：•以太网接口：采用标准的RJ45接口，支持10/100/1000Mbps的网络速率。

4.2 协议接口系统与充电设施之间的协议接口包括以下内容：•MQTT接口：实现基于MQTT协议的订阅/发布机制，充电设施通过订阅相关主题获取实时的充电指令和策略等信息，系统通过发布主题向充电设施发送充电状态和控制指令等。

•HTTP接口：实现基于HTTP协议的配置和管理操作，充电设施通过发送HTTP请求向系统提交注册信息和更新充电桩状态，系统通过HTTP响应返回相关的配置和管理结果。

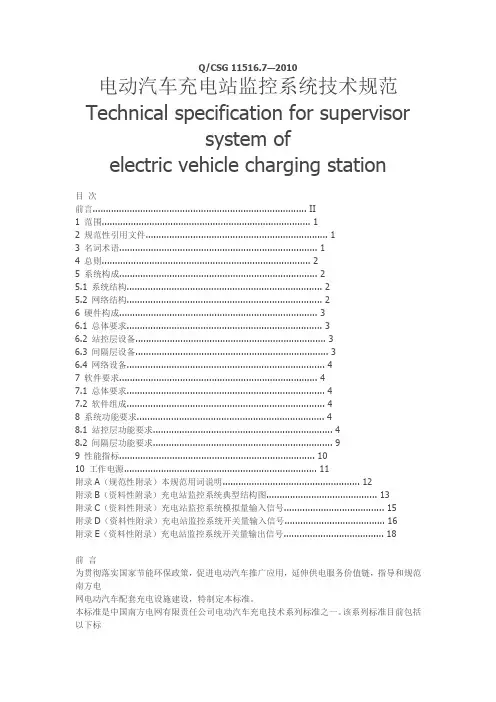

Q CSG 11516 _7_ 2010电动汽车充电站监控系统技术规范

Q/CSG 11516.7—2010电动汽车充电站监控系统技术规范Technical specification for supervisorsystem ofelectric vehicle charging station目次前言................................................................................. II1 范围 (1)2 规范性引用文件 (1)3 名词术语 (1)4 总则 (2)5 系统构成 (2)5.1 系统结构 (2)5.2 网络结构 (2)6 硬件构成 (3)6.1 总体要求 (3)6.2 站控层设备 (3)6.3 间隔层设备 (3)6.4 网络设备 (4)7 软件要求 (4)7.1 总体要求 (4)7.2 软件组成 (4)8 系统功能要求 (4)8.1 站控层功能要求 (4)8.2 间隔层功能要求 (9)9 性能指标 (10)10 工作电源 (11)附录A（规范性附录）本规范用词说明 (12)附录B（资料性附录）充电站监控系统典型结构图 (13)附录C（资料性附录）充电站监控系统模拟量输入信号 (15)附录D（资料性附录）充电站监控系统开关量输入信号 (16)附录E（资料性附录）充电站监控系统开关量输出信号 (18)前言为贯彻落实国家节能环保政策，促进电动汽车推广应用，延伸供电服务价值链，指导和规范南方电网电动汽车配套充电设施建设，特制定本标准。

本标准是中国南方电网有限责任公司电动汽车充电技术系列标准之一。

该系列标准目前包括以下标Q/CSG 11516.1-2010 电动汽车充电设施通用技术要求Q/CSG 11516.2-2010 电动汽车充电站及充电桩设计规范Q/CSG 11516.3-2010 电动汽车非车载充电机技术规范Q/CSG 11516.4-2010 电动汽车交流充电桩技术规范Q/CSG 11516.5-2010 电动汽车非车载充电机充电接口规范Q/CSG 11516.6-2010 电动汽车非车载充电机监控单元与电池管理系统通信协议Q/CSG 11516.7-2010 电动汽车充电站监控系统技术规范Q/CSG 11516.8-2010 电动汽车充电站及充电桩验收规范本规范由中国南方电网有限责任公司标准化委员会批准。

  1. 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
  2. 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
  3. 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。

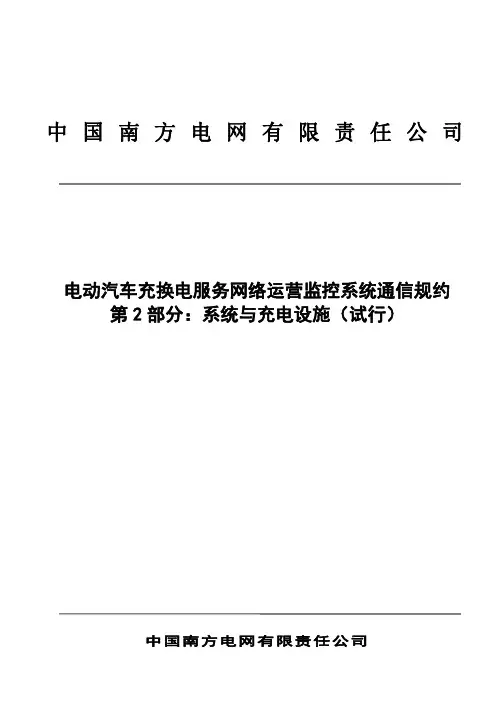

中国南方电网有限责任公司电动汽车充换电服务网络运营监控系统通信规约第2部分：系统与充电设施（试行）中国南方电网有限责任公司目录前言 (II)1范围 (1)2规范性引用文件 (1)3术语和定义 (1)4符号和缩略语 (1)5总则 (1)6通信协议结构 (2)7应用层报文帧格式 (2)8通信过程 (12)附录A (20)附录B (43)前言为贯彻落实国家节能环保，促进电动汽车推广应用，延伸供电服务价值链，指导和规范南方电网电动汽车配套充电设施建设，特制定本规范。

本规范是中国南方电网有限责任公司电动汽车充电技术系列规范之一。

该系列规范目前包括以下内容：Q/CSGXXXXXX-2016电动汽车交流充电桩技术规范Q/CSGXXXXXX-2016电动汽车交流充电桩检验技术规范Q/CSGXXXXXX-2016电动汽车非车载充电机技术规范Q/CSGXXXXXX-2016电动汽车非车载充电机检验技术规范Q/CSGXXXXXX-2016电动汽车充换电服务网络运营监控系统通信规约第1部分：系统与站级监控系统Q/CSGXXXXXX-2016电动汽车充换电服务网络运营监控系统通信规约第2部分：系统与充电设施本规范由中国南方电网有限责任公司市场营销部提出、归口、组织编写并解释本规范起草单位：广东电网有限责任公司电力科学研究院本规范由中国南方电网有限责任公司标准化委员会批准电动汽车充换电服务网络运营监控系统通信规约第2部分：系统与充电设施（试行）1范围本标准规定了电动汽车充电运营管理系统（以下简称运营管理系统）与电动汽车交流充电桩、非车载传导式充电机（以下统称充电设备）之间通信的接口和报文规范。

本标准适用于运营管理系统与充电设备之间的通信。

2规范性引用文件下列文件对于本文件的应用是必不可少的。

凡是注日期的引用文件，仅注日期的版本适用于本文件。

凡是不注日期的引用文件，其最新版本(包括所有的修改单)适用于本文件。

GB/T18487.1电动车辆传导充电系统第1部分：通用要求GB/T29317电动汽车充换电设施术语DL/T634.5101远动设备及系统第5-101部分：传输规约基本远动任务配套标准DL/T634.5104远动设备及系统第5-104部分：传输规约采用标准传输协议子集的IEC60870-5-101网络访问Q/CSGXXXXXX-2016电动汽车交流充电桩技术规范Q/CSGXXXXXX-2016电动汽车非车载充电机技术规范3术语和定义GB/T18487.1和GB/T29317中界定的术语和定义适用于本文件。

4符号和缩略语APDU：应用规约数据单元（Application Protocol Data Unit）APCI：应用规约控制信息（Application Protocol Control Information）ASDU：应用服务数据单元（Application Service Data Unit）5总则5.1通信接口运营管理系统与充电设备之间通信的接口应支持TCP/IP协议。

5.2端口号端口号宜采用2407。

5.3通信连接运营管理系统（控制站）与充电设备（被控站）通信应采用网络传输层的可靠传输协议TCP，运营管理系统为TCP服务器端，充电设备为TCP客户端，充电设备主动进行TCP连接，运营管理系统被动响应TCP连接。

6通信协议结构本标准的通信协议结构应符合图1的要求。

图1通信协议结构7应用层报文帧格式7.1概述7.1.1应用层数据结构应用层数据结构如图2所示。

应用规约数据单元（APDU）为一个传输单元，由应用规约控制信息（APCI）和应用服务数据单元（ASDU）两部分组成。

图2应用层数据结构7.1.2应用规约控制信息（APCI)的定义应用规约控制信息（APCI）的定义如图3所示。

每个APCI包括下列的定界元素：一个启动字符，APDU的长度，以及控制域，可以传送一个完整的APDU（或者，出于控制目的，仅仅是传送APCI域）。

启动字符68H定义了数据流中的起点。

APDU的长度域定义了APDU体的长度，其计数范围包括控制域的长度和ASDU的长度。

APDU长度域使用2个八位位组，低11位有效，高位保留为0，取值范围0~2047。

控制域使用4个八位位组，定义了保护报文不至丢失和重复传送的控制信息、报文传输启动/停止以及传输连接的监视等方法。

有关控制域的定义以及具体应用方法参见DL/T 634.5104-2009第5章。

本标准对DL/T634.5104-2009中的超时时间做以下规定：t0：连接建立的超时时间，默认20秒；t1：发送或测试APDU的超时时间，默认15秒；t2：无数据报文确认的超时时间，默认10秒；t3：长期空闲状态下发送测试帧的超时时间，默认60秒。

7.1.3应用服务数据单元（ASDU）的定义应用服务数据单元（ASDU）的定义如图4所示，其中：帧类型标识，1个八位位组；可变结构限定词，1个八位位组；传送原因，2个八位位组；应用服务数据单元公共地址，2个八位位组；信息对象地址，3个八位位组。

图4应用服务数据单元（ASDU）的定义7.2通用说明7.2.1类型标识号定义表1、表2定义了在监视方向和控制方向上过程信息和控制信息的类型标识号。

表1监视方向上类型标识的语义在监视方向上的过程信息类型标识=TYPE IDENTIFICATION：=UI8[1…8]<1>：不带时标的单点信息M_SP_NA_1<11>：测量值，标度化值,长度等于2字节M_ME_NB_1<15>：累积量（不带时标）M_IT_NA_1<130>：充电设备业务数据M_RE_NA_1<132>：测量值，标度化值，长度大于2字节M_MD_NA_1<134>：充电设备实时监测数据项M_JC_NA_1表2控制方向上类型的语义在控制方向上的过程信息类型标识=TYPE IDENTIFICATION：=UI8[1…8]<100>：总召唤命令C_IC_NA_1<101>：计数量总召命令C_CI_NA_1<103>：时钟同步命令C_CS_NA_1<133>：下发数据项C_SD_NA_17.2.2可变结构限定词可变结构限定词=VARIABLE STRUCTURE QUALIFIER：=CP8{数目，SQ}N=数目：=UI7[1…7]<0…127><0>：=应用服务单元不含信息对象；<1…127>：f=应用服务单元信息元素的数目；SQ=单个或顺序：=BS1[8]<0…1>；<0>：=寻址同一类型的许多信息对象中单个的信息元素或者信息元素的集合；<1>：=寻址ASDU单个信息对象中顺序的单个信息元素或信息元素的同类集合；SQ位规定寻址后续信息对象或单个信息元素/信息元素集和的办法。

7.2.3传送原因传送原因=CAUSE OF TRANSMISION：CP8[1…8]，定义如表3所示：表3传送原因的语义原因=Cause：CP8[1…8]<0…255><0>：未用<1>：周期、循环per/cyc<2>：背景扫描back<3>：突发（自发）spont<4>：初始化init<5>：请求或被请求req<6>：激活<7>：激活确认<10>：激活终止<20>：响应站总召introgen<21>:=请求或被请求（数据加密）<37>：响应计数量召唤<44>：未知的类型标识<45>：未知的传送原因<46>：未知的应用服务数据单元公共地址<47>：未知的信息对象地址7.2.4应用服务数据单元公共地址应用服务数据单元公共地址：=UI8[1…16]<0…65535>；其中<0>：=未用；<1…65534>：站地址；<65535>：全局地址；充电设备附加集中器模式时，该项设置成集中器地址。

7.2.5信息对象地址信息对象地址使用三个八位位组来定义，在控制方向作为命令字，在监视方向作为源地址。

最高字节表示枪编号，信息对象地址取值范围<0…16711425>，本标准中遥测，遥信，遥脉信息的起始地址均为0。

一桩多充时起始地址按顺序为0x000000，0x100000，0x200000…最大为0xF00000（一个充电桩最多支持16个充电接口）。

具体信息体地址参见附录 B.2信息体地址。

7.2.6七个八位位组二进制时间CP56{毫秒，分，时，日，月，年（年—2000）}。

7.2.7品质描述词(单个八位位组)(QDS)参见DL/T 634.5101。

7.2.8召唤限定词参见DL/T 634.5101。

7.2.9计数量召唤命令限定词(QCC)参见DL/T 634.5101。

7.2.10.二进计数量读数(BCR)参见DL/T 634.5101。

7.3在监视方向过程信息的应用服务数据单元7.3.1类型标识1：M_SP_NA_1表4-1应用服务数据单元：M_SP_NA_1（SQ=0）定义描述备注在7.2.1中定义类型标识（TYPE ）数据单元标识在7.2.2中定义可变结构限定词（VSQ ）在7.2.3中定义传送原因（COT ）在7.2.4中定义应用服务数据单元公共地址在7.2.5中定义信息对象地址信息对象1品质描述词在7.2.7中定义单点信息在附录A.1中定义带品质描述词的单点信息…………在7.2.5中定义信息对象地址信息对象i品质描述词在7.2.7中定义单点信息在附录A.1中定义带品质描述词的单点信息表4-2应用服务数据单元：M_SP_NA_1（SQ=1）定义描述备注在7.2.1中定义类型标识（TYPE ）数据单元标识在7.2.2中定义可变结构限定词（VSQ ）在7.2.3中定义传送原因（COT ）在7.2.4中定义应用服务数据单元公共地址在7.2.5中定义信息对象地址品质描述词在7.2.7中定义单点信息在附录A.1中定义带品质描述词的单点信息信息对象1……品质描述词在7.2.7中定义单点信息在附录A.1中定义带品质描述词的单点信息信息对象i7.3.2类型标识11：M_ME_NB_1表5-1应用服务数据单元：M_ME_NB_1（SQ=0）定义描述备注在7.2.1中定义类型标识（TYPE）数据单元标示符在7.2.2中定义可变结构限定词（VSQ）在7.2.3中定义传送原因（COT）在7.2.4中定义应用服务数据单元公共地址在7.2.5中定义信息对象地址信息对象1在附录A.1中定义Value在7.2.7中定义QDS 带品质描述……在7.2.5中定义信息对象地址信息对象i在附录A.1中定义Value在7.2.7中定义QDS 带品质描述表5-2应用服务数据单元：M_ME_NB_1（SQ=1）定义描述备注在7.2.1中定义类型标识（TYPE）数据单元标示符在7.2.2中定义可变结构限定词（VSQ）在7.2.3中定义传送原因（COT）在7.2.4中定义应用服务数据单元公共地址在7.2.5中定义信息对象地址在附录A.1中定义Value信息对象1在7.2.7中定义QDS 带品质描述……在附录A.1中定义Value信息对象i在7.2.7中定义QDS 带品质描述7.3.3类型标识15：M_IT_NA_1表6-1应用服务数据单元：M_IT_NA_1（SQ=0）定义描述备注在7.2.1中定义类型标识（TYPE）数据单元标识在7.2.2中定义可变结构限定词（VSQ）在7.2.3中定义传送原因（COT）在7.2.4中定义应用服务数据单元公共地址在7.2.5中定义信息对象地址信息对象1在7.2.10中定义BCR 二进制读数……在7.2.5中定义信息对象地址信息对象i在7.2.10中定义BCR 二进制读数表6-2应用服务数据单元：M_IT_NA_1（SQ=1）定义描述备注在7.2.1中定义类型标识（TYPE）数据单元标识在7.2.2中定义可变结构限定词（VSQ）在7.2.3中定义传送原因（COT）在7.2.4中定义应用服务数据单元公共地址在7.2.5中定义信息对象地址在7.2.10中定义BCR 二进制读数信息对象1……在7.2.10中定义BCR 二进制读数信息对象i7.3.4类型标识130：M_RE_NA_1表7-1应用服务数据单元：M_RE_NA_1（SQ=0）定义描述备注在7.2.1中定义类型标识（TYPE）数据单元标识符在7.2.2中定义可变结构限定词（VSQ）在7.2.3中定义传送原因（COT）在7.2.4中定义应用服务数据单元公共地址在7.2.5中定义信息对象地址信息对象在表7-2中定义记录类型充电设备业务数据表7-2记录类型及对应的充电设备业务数据记录类型号记录类型充电设备业务数据<1>鉴权数据在A.2中定义<2>充电记录上传数据在A.3中定义<3>交易取随机数在A.17中定义<4>请求下发计费模型数据在A.7中定义<5>下发计费模型结果数据在A.9中定义<6>双向认证中终端发起双向认证上行数据在A.12中定义<7>双向认证中终端上送认证数据上行数据在A.14中定义<8>密钥更新中基本数据在A.20中定义<9>密钥更新中密钥文件1接受成功数据在A.22中定义<10>密钥更新中密钥文件2更新成功数据在A.24中定义<11>黑名单下发时上行数据在A.5中定义<12>双向认证终端认证运营管理系统上行数据在A.16中定义<13>远程启动充电执行结果在A.26中定义<14>远程终止充电执行结果在A.28中定义<15>远程功率控制结果在A.30中定义<16>远程升级启动命令接收结果在A.32中定义<17>充电过程中上传数据在A.33中定义<18>充电设备数据上报参数设置结果在A.36中定义7.3.5类型标识132：M_MD_NA_1表8-1应用服务数据单元：M_MD_NA_1（SQ=0）定义描述备注在7.2.1中定义类型标识（TYPE）数据单元标示符在7.2.2中定义可变结构限定词（VSQ）在7.2.3中定义传送原因（COT）在7.2.4中定义应用服务数据单元公共地址在7.2.5中定义信息对象地址信息对象1信息对象长度在附录A.1中定义Value在7.2.7中定义QDS 带品质描述……在7.2.5中定义信息对象地址信息对象i信息对象长度在附录A.1中定义Value在7.2.7中定义QDS 带品质描述表8-2应用服务数据单元：M_MD_NA_1（SQ=1）定义描述备注在7.2.1中定义类型标识（TYPE）数据单元标示符在7.2.2中定义可变结构限定词（VSQ）在7.2.3中定义传送原因（COT）在7.2.4中定义应用服务数据单元公共地址在7.2.5中定义信息对象地址信息对象长度信息对象1在附录A.1中定义Value在7.2.7中定义QDS 带品质描述……信息对象长度信息对象i在附录A.1中定义Value在7.2.7中定义QDS 带品质描述7.3.6类型标识134：M_JC_NA_1表9-1应用服务数据单元：M_JC_NA_1（SQ=0）定义描述备注在7.2.1中定义类型标识（TYPE）数据单元标识符在7.2.2中定义可变结构限定词（VSQ）在7.2.3中定义传送原因（COT）在7.2.4中定义应用服务数据单元公共地址在7.2.5中定义信息对象地址信息对象在表9-2中定义设备类型充电设备实时监测数据表9-2设备类型及对应的充电设备实时监测数据设备类型号设备类型充电设备实时监测数据<1>交流充电桩在附录A.1.1中定义<2>非车载直流充电桩（整车）在附录A.1.2中定义7.4在控制方向过程信息的应用服务数据单元7.4.1类型标识100：C_IC_NA_1表10应用服务数据单元：C_IC_NA_1定义描述备注在7.2.1中定义类型标识（TYPE）数据单元标识符在7.2.2中定义可变结构限定词（VSQ）在7.2.3中定义传送原因（COT ）在7.2.4中定义应用服务数据单元公共地址在7.2.5中定义信息对象地址信息对象在7.2.8中定义QOI 召唤限定词7.4.2类型标识101：C_CI_NA_1表11应用服务数据单元：C_CI_NA_1定义描述备注在7.2.1中定义类型标识（TYPE）数据单元标识符在7.2.2中定义可变结构限定词（VSQ）在7.2.3中定义传送原因（COT）在7.2.4中定义应用服务数据单元公共地址在7.2.5中定义信息对象地址信息对象在7.2.9中定义QCC 计数量召唤限定词7.4.3类型标识103：C_CS_NA_1表12应用服务数据单元：C_CS_NA_1定义描述备注在7.2.1中定义类型标识（TYPE）数据单元标识符在7.2.2中定义可变结构限定词（VSQ）在7.2.3中定义传送原因（COT）在7.2.4中定义应用服务数据单元公共地址在7.2.5中定义信息对象地址信息对象在7.2.6中定义七个八位组二进制时间7.4.4类型标识133：C_SD_NA_1表13-1应用服务数据单元：C_SD_NA_1（SQ=0）定义描述备注在7.2.1中定义类型标识（TYPE）数据单元标识符在7.2.2中定义可变结构限定词（VSQ）在7.2.3中定义传送原因（COT）在7.2.4中定义应用服务数据单元公共地址在7.2.5中定义信息对象地址信息对象在表13-2中定义下发记录类型下发数据项表13-2下发记录类型及对应的下发数据项记录类型号下发记录类型下发数据项<1>黑名单下发时下行数据在A.6中定义<2>充电鉴权下行数据在A.10中定义<3>充电记录确认数据在A.4中定义<4>充电扣款后下行数据在A.11中定义<5>交易取随机数下行数据在A.18中定义<6>下发计费模型下行数据在A.8中定义<7>双向认证中运营管理系统下发随机数下行数据在A.13中定义<8>双向认证中运营管理系统下发认证数据下行数据在A.15中定义<9>密钥更新命令下行数据在A.19中定义<10>密钥更新中密钥文件1下发下行数据在A.21中定义<11>密钥更新中密钥文件2下发下行数据在A.23中定义<12>远程启动充电在A.25中定义<13>远程终止充电在A.27中定义<14>远程功率控制在A.29中定义<15>远程升级启动在A.31中定义<16>充电过程中上传确认数据在A.34中定义<17>充电设备数据上报参数设置在A.35中定义8通信过程8.1初始化充电设备与运营管理系统建立连接后，首先上送协议标识帧，运营管理系统收到此帧后返回确认帧，确认帧与充电设备发送的协议标识帧格式内容一致。
