XXX风电场现场执行有效标准、规范、规程清单(最新版本)第一部分风电场工程施工验收标准(一)工程通用规范1．建设工程监理规范GB 50319-20002．建设工程项目管理规范GB50326-20013．建设工程文件归档整理规范GB/T50328-20014．风力发电场项目建设工程验收规范DL/T5191-20045．风力发电工程施工组织设计规范DL/T5384—20076．风力发电机组验收规范 GB/T 20319－2006（二）风力发电机组1.风力发电机组装配和安装规范 GB/T 19568—20042.风力发电机组验收规范 GB/T 20319—2006（三）风电场风力建筑工程1.普通砼用砂、石质量检验方法标准及检验JGJ52-20062.普通混凝土配合比设计规程 JGJ55-20013.混凝土外加剂应用技术规范 GB50119-20034．预拌混凝土 GB14902-20035.钢筋机械连接通用规程 JGJ107-20106．钢筋焊接及验收规程 JGJ 18－20127．混凝土用水标准 JGJ 63－20068．混凝土泵送施工技术规程 JGJT10-20119．粉煤灰混凝土应用技术规范 GBJ146－9010．建筑给水排水及采暖工程质量验收规范 GB50242－200211．建筑装饰装修工程施工质量验收规范 GB50210－200112．屋面工程质量验收规范 GB50207－201213．混凝土强度检验评定标准 GB/T50107-201014．普通混凝土拌合物性能试验方法 GB/T50080-200215.混凝土质量控制标准 GB50164-201116.建筑工程质量验收统一标准 GB50300-200117．建筑地基基础施工质量验收规范 GB50202-200218．混凝土结构工程施工质量验收规范 GB50204-200219．砌体工程施工质量验收规范 GB50203—200220．建筑地面工程质量验收规范 GB50209 －201021．钢结构工程施工质量验收规范 GB50205—200122．建筑电气工程施工质量验收规范 GB50303－200223．通风与空调工程施工质量验收规范 GB50243—200224．工业建筑防腐蚀设计规范 GB50046-200825.工程测量规范 GB50026-9326．电力建设施工质量验收及评定规程第1部分：土建工程DL/T5210.1—2005（四）电气设备安装工程1．电气装置安装工程电气设备交接试验标准 GB50150—20062．电气装置安装工程电缆线路施工及验收规范 GB50168—20063．电气装置安装工程接地装置施工及验收规范 GB50169—20064．电气装置安装工程盘、柜及二次回路接线施工及验收规范 GB50171—2012 5．电气装置安装工程蓄电池施工及验收规范 GB50172—926．电气装置安装工程低压电器施工及验收规范 GB50254—967．建筑电气工程施工质量验收规范 GB50303—20028．电气装置安装工程高压电器施工及验收规范 GBJ147—20109．电气装置安装工程电力变压器、油浸电抗器、互感器施工及验收规GBJ148—201010．电气装置安装工程母线装置施工及验收规范 GBJ149—201011.电气装置安装工程旋转电机施工及验收规范 GB 50170－200612．电气装置安装工程质量检验及评定规程 DL/T5161.1—5161.17-200213. 35kV及以下架空电力线路施工及验收规范 GB50173—9214．110kV及以上送变电工程启动及竣工验收规程 DL/T782—2001（五）送电工程1．电力建设安全工作规程 DL5009.2-20042．110~500千伏架空送电线路施工及验收规范 GBJ233-20053．110~500千伏架空送电线路施工质量及评定规程 DL/T5168-2002 （六）公路工程1．公路路基施工技术规范 JTGF10-20062．公路工程质量检验评定标准 JTGF80－1-20043．公路桥涵施工技术规范 JTG/TF50-20114．水泥混凝土路面施工技术规范 JTGF30-20035．公路路面基层施工技术规范 JTG034-20006．公路工程技术规范 JTGB01-20037．公路土工试验规程 JTGE40-2007第二部分工程建设通用法律法规1．中华人民共和国建筑法2．中华人民共和国安全生产法3．中华人民共和国合同法4．中华人民共和国招标法5．建设工程质量管理条例6．建设工程安全生产管理条例7．特种设备安全监察条例8．安全生产许可证条例9．中华人民共和国水土保持法10．中华人民共和国水土保持法实施条例（注：文档可能无法思考全面，请浏览后下载，供参考。

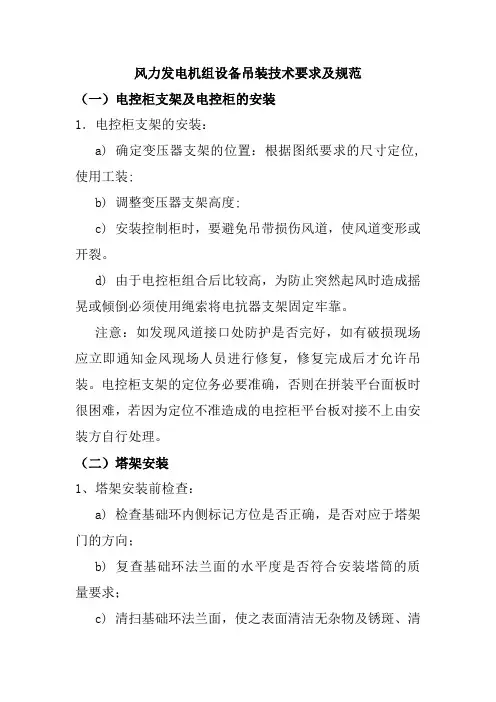

风力发电机组设备吊装技术要求及规范（一）电控柜支架及电控柜的安装1．电控柜支架的安装：a) 确定变压器支架的位置：根据图纸要求的尺寸定位,使用工装;b) 调整变压器支架高度;c) 安装控制柜时，要避免吊带损伤风道，使风道变形或开裂。

d) 由于电控柜组合后比较高，为防止突然起风时造成摇晃或倾倒必须使用绳索将电抗器支架固定牢靠。

注意：如发现风道接口处防护是否完好，如有破损现场应立即通知金风现场人员进行修复，修复完成后才允许吊装。

电控柜支架的定位务必要准确，否则在拼装平台面板时很困难，若因为定位不准造成的电控柜平台板对接不上由安装方自行处理。

（二）塔架安装1、塔架安装前检查：a) 检查基础环内侧标记方位是否正确，是否对应于塔架门的方向；b) 复查基础环法兰面的水平度是否符合安装塔筒的质量要求；c) 清扫基础环法兰面，使之表面清洁无杂物及锈斑、清理内部积水；d) 基础混凝土强度值检验报告是否符合设计及规范要求。

e) 检查风机基础接地极电阻值是否符合设计要求即小于4欧姆。

2、塔架下段安装：所有塔筒吊装均采用70吨汽车吊（以下简称辅吊）配合 350吨履带吊（以下简称主吊）吊装。

a) 在清洁后的基础环法兰面上离法兰外圈5mm处打一圈单组分聚安酯汽车蒙皮胶，并将配套螺栓头与垫片接触面、螺母与垫片接触面涂抹MOS₂后摆放到相应的法兰孔周围，MOS₂要涂抹均匀连续。

将连接第二节塔筒用的螺栓、垫片及工具放到上平台上；注释：（1）涂抹单组分聚氨酯汽车蒙皮胶的目的是密封塔架对接间隙。

（2）涂抹MOS₂减少螺纹之间的摩擦力，螺栓头与垫片接触面、螺母与垫片接触面涂抹MOS₂，打力矩时减少对螺杆的剪切力，使力矩值更精准。

b) 辅吊配合主吊同时起吊将塔架抬起，起升到一定高度，辅吊落钩，主吊起钩，将塔架直立，下法兰绑两根导向绳（导向绳主要起导向和防止塔架任意摆动）。

辅吊摘钩，由主吊将塔架吊装就位；c) 主吊在起重工的指挥下，吊车缓缓落钩放下塔架，按法兰对接标记对准、找正，安装所有螺栓。

文件号：0MF.412.006 版本号：1.0MY1.5S/1.5Se风力发电机组现场机械安装作业指导书发布日期：2008年9月前 言风力发电机是一种集机械、电器、液压、计算机远程控制为一体的高科技产品，为确保发电机组安全运行及以后风电场的现场机械安装，在现场安装时应该严格按照装配工艺进行，各部件应固定牢固安装正确，安装前要正确理解风力发电机的机械安装图，熟悉机械安装顺序，对风机有足够的认识。

为安全、优质并在短期内完成MY1.5S/1.5Se风力发电机组，并为创建精品工程，而制定本作业指导书。

风机机组现场安装就是把风机的各零件和各部件总成按照装配文件规定的工艺要求，依一定的顺序和连接关系组装起来的工艺过程。

机械安装装就是按照设计的要求将各类部件安装在相应的位置、将各部件进行机械互连以达到组装规定的各项性能要求。

本作业指导书与广东明阳风电产业集团有限公司技术资料同步使用。

本作业指导书由广东明阳风电产业集团有限公司工程服务部提出并归口。

本作业指导书由广东明阳风电产业集团有限公司负责解释。

目 录第一章 MYMY1.5S/1.5Se风力发电机安装导叙--------------------------------------1 第二章风机吊装条件-----------------------------------------------------------2 ◇ 2．1 综述--------------------------------------------------------------22. 2安全 ----------------------------------------------------------- 22．1．1 综述-------------------------------------------------------22．1．2 施工现场安全-----------------------------------------------22．1．3 安全设施-----------------------------------------------------32．2．4 事故处理----------------------------------------------------3 ◇ 2．3 吊车操-------------------------------------------------------------4 2．3．1 综述---------------------------------------------------------42．3．2 吊车指挥------------------------------------------------------42. 3. 3吊车挂钩----------------------------------------------------4◇ 2．4 电动工具作业--------------------------------------------------5 2．4．1 综述-----------------------------------------------------------52．4．2 措施-------------------------------------------------------52. 4. 3风机控制系统----------------------------------------------5◇ 2．5 施工场地的准备-------------------------------------------------5 2．5．1 综述--------------------------------------------------------- 52．5．2 工作计划--------------------------------------------------52. 5. 3基础准备-----------------------------------------------------5 第三章 塔架部分-----------------------------------------------------------6◇ 3．1 综述------------------------------------------------------------ 6 ◇ 3．2 塔架的卸车--------------------------------------------------6 ◇ 3．3 塔架内电缆的铺设--------------------------------------------6 ◇ 3．4 基础平台的吊装--------------------------------------------------7 ◇ 3．5塔架吊装--------------------------------------------------------9 3．5．1 下段塔架吊具的安装---------------------------------------------93．5．2 吊前准备---------------------------------------------------93．5．3 下塔架吊装-------------------------------------------------103．5．4 中塔架和上段塔架的吊装----------------------------------------103．5．5 塔架部分安装用螺栓及工具清单----------------------------------11 第四章 机舱部分--------------------------------------------------------13 ◇ 4．1 机舱及机舱罩的卸车-----------------------------------------13 4．1．1 机舱的卸车---------------------------------------------134．1．2 机舱罩的卸车 ---------------------------------------------13 ◇ 4．2 机舱内部的组装----------------------------------------------------13 4．2. 1油冷风扇及其它部件的组装------------------------------------134．2．2 避雷针的安装----------------------------------------------144．2．3 航空灯的安装---------------------------------------------144．2．3 风向、风速仪的安装----------------------------------------14 ◇ 4．3 机舱的吊装-----------------------------------------------------14 4．3．1 吊装专用吊具的试吊--------------------------------------------144．3．2 机舱的吊装---------------------------------------------------154．3．3 机舱罩的吊装-------------------------------------------------154．3．4 机舱部分螺栓和工具的清单---------------------------------164．3．5 机舱用螺栓清单-----------------------------------------------164．3．6 工具清单 -----------------------------------------------------17 第五章 叶轮部分---------------------------------------------------18 ◇ 5．1 轮毂部分----------------------------------------------------------18 5．1．1 轮毂的卸车-------------------------------------------185．1．2 轮毂罩的清洗及安装-------------------------------------------- 18 ◇ 5．2 叶片部分---------------------------------------------------19 5．2．1 叶片卸到安装准备位置-------------------------------------- 195．2．2 叶片的清理------------------------------------------------ 19 ◇ 5．3 叶轮的组装---------------------------------------------19 5．3．1 叶片对接-----------------------------------------------------205．3．2 导流帽的安装------------------------------------------------20 ◇ 5．4 叶轮的吊装----------------------------------------------------- 21 ◇ 5．5 叶轮吊装用螺栓及清单----------------------------------------------22 ◇ 5．6 工具清单------------------------------------------------------23工程服务部编写校核审批状态第二章 风机吊装条件2.1、综述根据混凝土基础的具体情况安排吊车和风机组件，确保安全高效的现场施工风机吊装之前必须具备以下条件：1、完成风机基础施工：钢筋混凝土经过充分保养（混凝土强度达到设计强度的90%），基础四周被沙土完全充填压实。

风力发电设备安装工程施工及验收规范1. 引言本文档旨在规范风力发电设备安装工程的施工过程和验收要求，以确保设备安装质量和施工安全，同时保证设备的正常运行和可靠性。

2. 施工规范2.1 施工前准备- 安装单位应根据工程要求制定详细的施工方案，包括设备布置、施工顺序和时间计划等内容。

- 确定施工人员的资质要求，保证施工人员具备相关的专业知识和经验。

- 提前准备好所需的工具、设备和材料，并进行检查和试验，确保其运行正常。

2.2 施工过程- 施工单位应按照施工方案进行安装工作，并严格遵守相关安全规范和操作规程。

- 在进行设备安装前，应检查施工现场的地基和基础结构，确保其满足设备安装的要求。

- 在安装过程中，应遵循设备制造商提供的安装指南和操作手册。

- 安装时应注意保护设备的外观，避免划伤、损坏等情况发生。

- 安装完成后，对设备进行必要的检查和试验，确保其安装质量符合要求。

2.3 安全管理- 施工单位应设立安全管理责任人，负责施工期间的安全监督和管理。

- 在施工过程中，应严格遵守相关的安全操作规程，加强对施工人员的安全培训和教育。

- 施工现场应设置明显的安全警示标志和指示牌，确保工人的安全意识和警觉性。

- 定期进行施工现场的安全检查和隐患排查，及时采取措施消除安全隐患。

3. 验收规范3.1 验收前准备- 施工单位应按照合同要求和相关标准制定详细的验收方案。

- 安装单位应提供安装记录和相关资料，包括安装图纸、设备调试记录等。

3.2 验收内容- 对安装设备进行外观检查，包括设备的完整性、漆面质量等。

- 对设备的各项性能参数进行检测和测试，确保其符合设计要求。

- 对设备的运行稳定性和可靠性进行测试，验证其是否满足预期的运行要求。

- 对相关的安全保护装置和控制系统进行检查和测试，确保其正常工作。

3.3 验收标准- 验收标准应根据设计要求和相关标准确定，确保设备安装质量和性能达到规定的要求。

- 验收标准应包括设备外观、性能参数、运行可靠性和安全保护等相关内容。

XXX风电场现场执行有效标准、规范、规程清单(最新版本)第一部分风电场工程施工验收标准(一)工程通用规范1．建设工程监理规范 GB 50319-20002．建设工程项目管理规范 GB50326-20013．建设工程文件归档整理规范 GB/T50328-20014．风力发电场项目建设工程验收规范 DL/T5191-20045．风力发电工程施工组织设计规范 DL/T5384—20076．风力发电机组验收规范 GB/T 20319－2006（二）风力发电机组1.风力发电机组装配和安装规范 GB/T 19568—20042.风力发电机组验收规范 GB/T 20319—2006（三）风电场风力建筑工程1.普通砼用砂、石质量检验方法标准及检验JGJ52-20062.普通混凝土配合比设计规程 JGJ55-20013.混凝土外加剂应用技术规范 GB50119-20034．预拌混凝土 GB14902-20035.钢筋机械连接通用规程 JGJ107-20106．钢筋焊接及验收规程 JGJ 18－20127．混凝土用水标准 JGJ 63－20068．混凝土泵送施工技术规程 JGJT10-20119．粉煤灰混凝土应用技术规范 GBJ146－9010．建筑给水排水及采暖工程质量验收规范 GB50242－200211．建筑装饰装修工程施工质量验收规范 GB50210－200112．屋面工程质量验收规范 GB50207－201213．混凝土强度检验评定标准 GB/T50107-201014．普通混凝土拌合物性能试验方法 GB/T50080-200215.混凝土质量控制标准 GB50164-201116.建筑工程质量验收统一标准 GB50300-200117．建筑地基基础施工质量验收规范 GB50202-200218．混凝土结构工程施工质量验收规范 GB50204-200219．砌体工程施工质量验收规范 GB50203—200220．建筑地面工程质量验收规范 GB50209 －201021．钢结构工程施工质量验收规范 GB50205—200122．建筑电气工程施工质量验收规范 GB50303－200223．通风与空调工程施工质量验收规范 GB50243—200224．工业建筑防腐蚀设计规范 GB50046-200825.工程测量规范 GB50026-9326．电力建设施工质量验收及评定规程第1部分：土建工程 DL/T5210.1—2005（四）电气设备安装工程1．电气装置安装工程电气设备交接试验标准 GB50150—20062．电气装置安装工程电缆线路施工及验收规范 GB50168—20063．电气装置安装工程接地装置施工及验收规范 GB50169—20064．电气装置安装工程盘、柜及二次回路接线施工及验收规范 GB50171—2012 5．电气装置安装工程蓄电池施工及验收规范 GB50172—926．电气装置安装工程低压电器施工及验收规范 GB50254—967．建筑电气工程施工质量验收规范 GB50303—20028．电气装置安装工程高压电器施工及验收规范 GBJ147—20109．电气装置安装工程电力变压器、油浸电抗器、互感器施工及验收规GBJ148—201010．电气装置安装工程母线装置施工及验收规范 GBJ149—201011.电气装置安装工程旋转电机施工及验收规范 GB 50170－200612．电气装置安装工程质量检验及评定规程 DL/T5161.1—5161.17-200213. 35kV及以下架空电力线路施工及验收规范 GB50173—9214．110kV及以上送变电工程启动及竣工验收规程 DL/T782—2001（五）送电工程1．电力建设安全工作规程 DL5009.2-20042．110~500千伏架空送电线路施工及验收规范 GBJ233-20053．110~500千伏架空送电线路施工质量及评定规程 DL/T5168-2002（六）公路工程1．公路路基施工技术规范 JTGF10-20062．公路工程质量检验评定标准 JTGF80－1-20043．公路桥涵施工技术规范 JTG/TF50-20114．水泥混凝土路面施工技术规范 JTGF30-20035．公路路面基层施工技术规范 JTG034-20006．公路工程技术规范 JTGB01-20037．公路土工试验规程 JTGE40-2007第二部分工程建设通用法律法规1．中华人民共和国建筑法2．中华人民共和国安全生产法3．中华人民共和国合同法4．中华人民共和国招标法5．建设工程质量管理条例6．建设工程安全生产管理条例7．特种设备安全监察条例8．安全生产许可证条例9．中华人民共和国水土保持法10．中华人民共和国水土保持法实施条例. .。

XXX风电场现场执行有效标准、规范、规程清单(最新版本）第一部分风电场工程施工验收标准(一）工程通用规范1．建设工程监理规范GB 50319—20002．建设工程项目管理规范GB50326-20013．建设工程文件归档整理规范GB/T50328—20014．风力发电场项目建设工程验收规范DL/T5191—20045．风力发电工程施工组织设计规范DL/T5384—20076．风力发电机组验收规范 GB/T 20319－2006（二）风力发电机组1。

风力发电机组装配和安装规范 GB/T 19568—20042.风力发电机组验收规范 GB/T 20319—2006（三）风电场风力建筑工程1.普通砼用砂、石质量检验方法标准及检验JGJ52-20062.普通混凝土配合比设计规程 JGJ55-20013.混凝土外加剂应用技术规范 GB50119—20034．预拌混凝土 GB14902—20035。

钢筋机械连接通用规程 JGJ107—20106．钢筋焊接及验收规程 JGJ 18－20127．混凝土用水标准 JGJ 63－20068．混凝土泵送施工技术规程 JGJT10-20119．粉煤灰混凝土应用技术规范 GBJ146－9010．建筑给水排水及采暖工程质量验收规范 GB50242－200211．建筑装饰装修工程施工质量验收规范 GB50210－200112．屋面工程质量验收规范 GB50207－201213．混凝土强度检验评定标准 GB/T50107—201014．普通混凝土拌合物性能试验方法 GB/T50080—200215。

混凝土质量控制标准 GB50164-201116.建筑工程质量验收统一标准 GB50300—200117．建筑地基基础施工质量验收规范 GB50202—200218．混凝土结构工程施工质量验收规范 GB50204—200219．砌体工程施工质量验收规范 GB50203—200220．建筑地面工程质量验收规范 GB50209 －201021．钢结构工程施工质量验收规范 GB50205—200122．建筑电气工程施工质量验收规范 GB50303－200223．通风与空调工程施工质量验收规范 GB50243—200224．工业建筑防腐蚀设计规范 GB50046-200825。

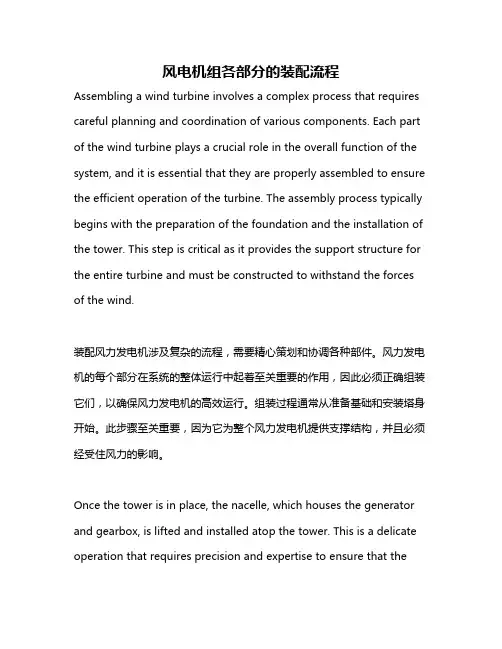

风电机组各部分的装配流程Assembling a wind turbine involves a complex process that requires careful planning and coordination of various components. Each part of the wind turbine plays a crucial role in the overall function of the system, and it is essential that they are properly assembled to ensure the efficient operation of the turbine. The assembly process typically begins with the preparation of the foundation and the installation of the tower. This step is critical as it provides the support structure for the entire turbine and must be constructed to withstand the forces of the wind.装配风力发电机涉及复杂的流程，需要精心策划和协调各种部件。

风力发电机的每个部分在系统的整体运行中起着至关重要的作用，因此必须正确组装它们，以确保风力发电机的高效运行。

组装过程通常从准备基础和安装塔身开始。

此步骤至关重要，因为它为整个风力发电机提供支撑结构，并且必须经受住风力的影响。

Once the tower is in place, the nacelle, which houses the generator and gearbox, is lifted and installed atop the tower. This is a delicate operation that requires precision and expertise to ensure that thenacelle is properly secured and aligned. The rotor blades are then attached to the hub and lifted into position on the nacelle. This step requires specialized equipment and careful coordination to ensure that the blades are correctly positioned and balanced to maximize energy production.一旦塔身就位，就会吊装并安装顶部的设备舱，其中设有发电机和齿轮箱。

风力发电机组的安装一、典型的安装程序（一）安装前准备工作1．检查并确认风力发电机组基础已验收，符合安装要求。

2．确认风电场输变电工程已经验收。

3．确认安装当日气象条件适宜，地面最大风速不超过12米／秒。

4．由制造厂技术人员会同建设单位（业主）组织有关人员认真阅读和熟悉风力发电机组制造厂随机提供的安装手册。

5．以制造厂技术人员为主，组织安装队伍，并明确安装现场的唯一指挥者人选。

6．由现场指挥者牵头，制定详细的安装作业计划。

明确工作岗位，责任到人，明确安装作业顺序、操作程序、技术要求、安装要求，明确各工序各岗位使用的安装设备、工具、量具、用具、辅助材料、油料等，并按需分别准备妥当。

7．清理安装现场、去除杂物、清理出运输车辆通道。

8．清理风力发电机组基础，清理基础环工作表面（法兰的上、下端面和螺栓孔），对使用地脚螺栓的，清理螺栓螺纹表面、去除防锈包装、加涂机油，个别损伤的螺纹用板牙修复。

9．安装用的大、小吊车已按要求落实，并进驻现场。

10．办理风力发电机组出库领料手续，由各安装工序责任人负责按作业计划与明细表逐件清点，并完成去除防锈包装清洁工作，运抵安装现场。

（二）安装程序1．塔架吊装：有两种方式。

一种是使用起重量50吨左右的吊车先将下段吊装就位，待吊装机舱和风轮时，再吊剩余的中、上段，这样可减少大吨位吊车的使用时间，适用于一次吊装风力发电机组数量少，且为地脚螺栓或基础结构的。

吊装时还需配备一台起重量16吨以上的小吊车配合“抬吊”。

另一种方式是一次吊装的台数较多，除使用50吨吊车外，还使用起重量大于130吨，起吊高度大于塔架总高度二米以上的大吊车，一次将所有塔架几段全部吊装完成。

塔架吊装时，由于连接用的紧固螺栓数量多，紧固螺栓占用时间长，有可能时，尽量提前单独完成，且宜采用流水作业方式一次连续吊装多台，以提高吊车利用率。

特别是需要平上法兰的采用地脚螺栓的风力发电机组塔架，耗时更长。

在安排计划时要注意这一特点。
