管道安装单元工程质量评定表

管道安装单元工程质量评定表
项目信息
- 项目名称：
- 工程地点：
- 工程单位：
- 安装单元编号：
- 所属工程阶段：
评定指标及分值
评定说明
- 材料质量：对管道安装所使用的材料质量进行评定，包括材
料的规格、质量符合程度等。

- 施工工艺：对管道安装的施工工艺进行评定，包括施工方案
的合理性、施工流程的安排等。

- 安装质量：对管道的安装质量进行评定，包括焊接质量、连
接件质量、压力测试合格率等。

- 现场管理：对管道安装工地的现场管理进行评定，包括工地
秩序、工人操作规范等。

- 安全措施：对管道安装工程的安全措施进行评定，包括施工
中的安全措施、施工人员的安全意识等。

- 竣工资料：对管道安装工程的竣工资料进行评定，包括竣工
图纸的完整性、竣工报告的准确性等。

- 修改方案及报批：对管道安装工程中的修改方案及报批流程
进行评定，包括方案的合理性、报批手续的完善等。

- 时间节点：对管道安装工程按计划完成的时间节点进行评定。

- 项目成本：对管道安装工程的成本进行评定，包括成本控制
的合理性、成本预算的准确性等。

- 总分：对以上指标的评分总和。

评定结果
总分：（待填写）分（待填写）分评定等级：（待填写）（待填写）备注：（可选）（可选）
评定人：
日期：。

附件2工程钢筋混凝土管道安装单元工程施工质量验收评定表
钢筋混凝土管道安装单元工程施工质量验收评定表
填表要求
填表时必须遵守“填表基本规则”，并符合以下要求：
1、单元工程划分：按铺设管段或长度划分，以每段或长度为一个单元工程。

2、单元工程量：填写单元工程管道铺设长度（m）。

3、单元工程施工质量验收评定应提交下列资料：
（1）施工单位应提交单元工程施工“三检表”，验收评定的检验资料，原材料与各项实体检验项目的检验记录资料。

（2）监理单位应提交对单元工程施工质量的平行检测资料。

4、检验（检查、检测）记录应真实、准确，检测结果中的数据为终检数据，并在施工单位自评意见栏中由终检负责人签字。

检测结果可以是实测值，也可以是偏差值，填写偏差值时必须附实测记录。

有允许偏差的，应均衡布置检测点，各检验项目的检验方法及检验数量按下表的要求执行。

5、单元工程质量标准
（1）合格等级标准：
主控项目，检验结果应全部符合验收评定标准。

一般项目，逐项应有70%及以上的检验点合格，且不合格点不应集中。

各项报验资料应符合验收评定标准。

（2）优良等级标准：
主控项目，检验结果应全部符合验收评定标准。

一般项目，逐项应有90%及以上的检验点合格，且不合格点不应集中。

各项报验资料应符合验收评定标准。

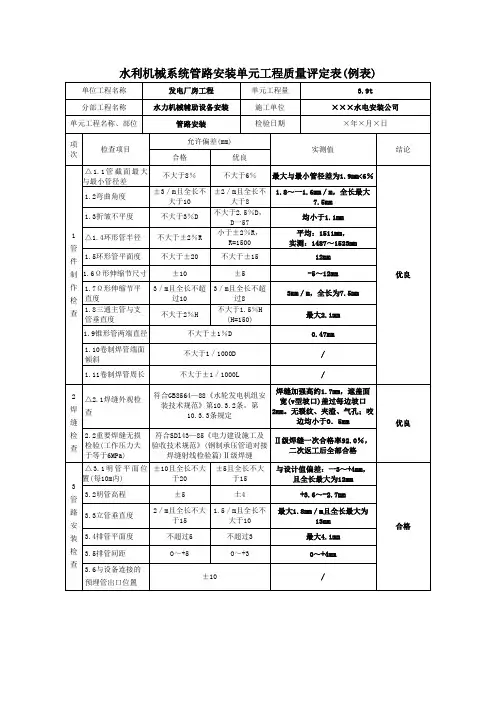

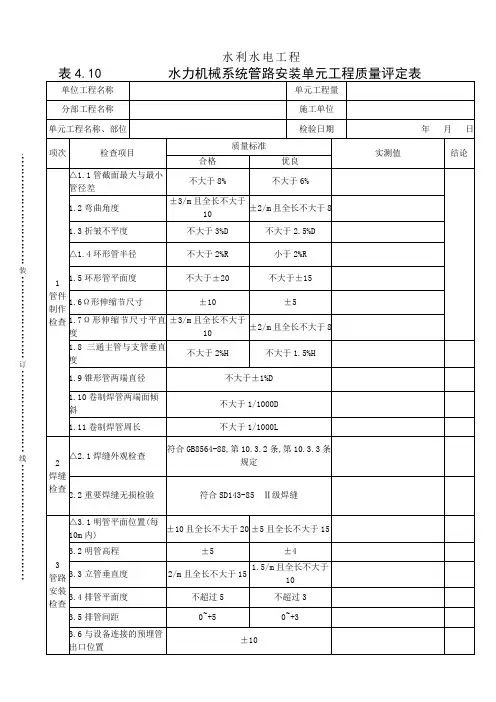

水利机械系统管路安装单元工程质量评定表(例表)续表4．10(例表)注适用范围：见表4．1。

表中项次4中P——额定工作压力，项次1中D——管外径，mm；R——环管曲率半径，mm；H——三通支管高度，mm；L——焊管设计周长，mm。

填表说明填表时必须遵守“填表基本规定”，并符合本部分说明及以下要求。

1．单元工程划分：以同一工作介质的管路划分为一个单元工程。

如单元工程范围过大，可在同一介质的管路按工作压力等级划分为若干个单元工程。

2．单元工程量：填写本单元油系统管路安装量(t)。

3．各项目检验方法如下。

4．GB8564～88《水轮发电机组安装技术规范》。

第10．3．2条：焊缝表面应有加强高，其值为1～2mm。

遮盖面宽度，I形坡口为5～6mm；V形坡口要盖过每边坡口约2mm。

第10．3．3条：焊缝表面应无裂纹、夹渣和气孔等缺陷，咬边深度应小于0．05mm，长度不超过缝长的10％，且小于100mm。

5．按组成系统的管路长度计算，每50m各检查两处，不足50m各检查一处的方式检验，具体检验部位由现场商定。

对于工作压力在2．5MPa及以上的阀门及系统管路试验，必须逐项检验。

6．有压容器的制作单位必须具备有压容器的制作许可证。

7．实测值填写实际测量值。

8．检验结果，合格项数指达到合格及以上质量标准的项目个数。

9．单元工程质量标准。

合格：主要检查项目全部符合规定，一般检查项目的实测点有90％及其以上符合规定，其余虽有微小超差，但不影响使用。

系统试验符合要求。

优良：在合格的基础上，并有50％及其以上检查项目达到优良等级，其中项次1．1、1．4、3．1必须达到优良标准。

表号：管道-1
单位工程名称分部工程名称单元工程名称
项次
XX县水库移民后扶工程
管道安装单位工程质量评定表
编号:
单元（工序）名称
管道沟开挖
PVC（PE管道安装/压力混
凝土管
管道注水试验
土方回填
附属设施
单位工程质量等级
本单位工程共计—个分部，合格—个，合格率为』；优良
个，优良率为—%
评定时间:
工程数量
施工单位
评定日期
验收记录验收结论
评定意见
施（盖章）监（盖章）建
工理设单负责人：单总监理工程师：单位位位
年月日年月日负责人: 年月曰
表号：管道-2
XX县水库移民后扶工程

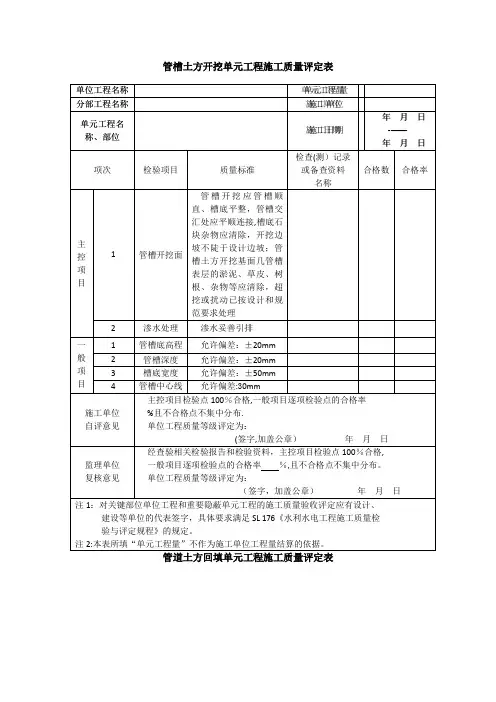

管道沟开挖质量评定表
编号
表号：管道-3
XX县水库移民后扶工程

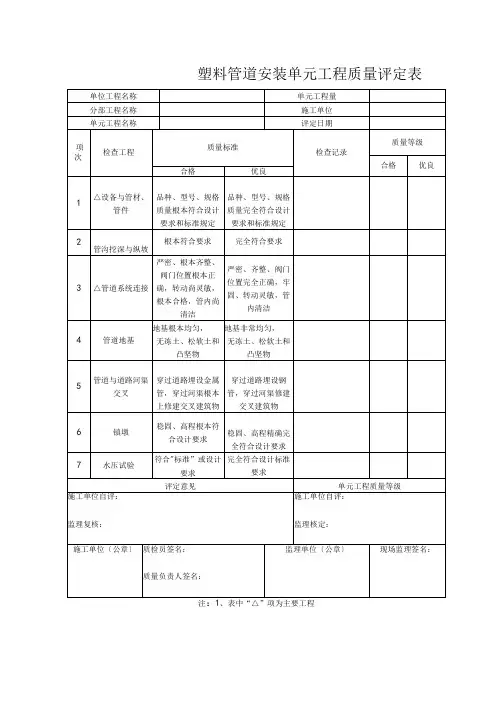

PVC（PE）管道安装质量评定表
编号:
表号：管道-4
XX县水库移民后扶工程
管道注水试验评定表
编号:
XX县水库移民后扶工程
管道安装土方回填质量评定表
编号:
XX县水库移民后扶工程
管道安装压力钢管质量评定表
编号:
XX县水库移民后扶工程
压力混凝土管安装质量评定表
编号:
表号：管道-8
XX县水库移民后扶工程
管道注水试验记录表
编号:。

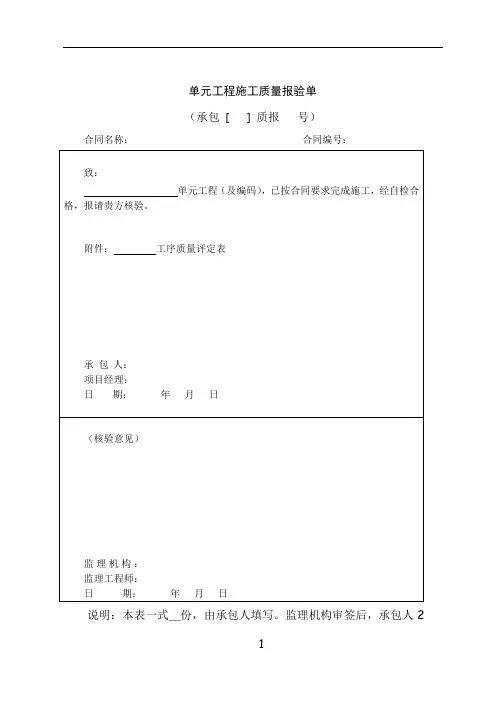

工程CB18 工序/ 单元工程施工质量报验单（总包[]质报01号）合同名称：合同编号：致：管道安装 工序/ 单元工程已按合同要求完成施工，经自检合格，报请贵方复核。

附： 工序施工质量评定表工序施工质量检查、检测记录管道安装单元工程施工质量评定表管道安装单元工程施工质量检查、检测记录承包人：质检负责人：日期：年月日总承包人意见复核结果：□同意进入下一工序□不同意进入下一工序□同意进入下一单元工程□不同意进入下一单元工程总承包单位：质量负责人：日期：年月日监理机构意见复核结果：□同意进入下一工序□不同意进入下一工序□同意进入下一单元工程□不同意进入下一单元工程附件：管道安装单元工程施工质量验收支撑性文件监理机构：监理工程师：日期：年月日说明：1.本表一式6份，由承包人填写。

监理机构复核后，总承包人3份、监理机构1份、发包人2份。

2.同意进入下一工序/单元工程附件填写“无”；不同意进入下一道工序/单元附件按实际审核情况填写。

表2.1PCCP安装单元工程施工质量验收评定表单位工程名称单元工程量m分部工程名称管道工程施工单位单元工程名称、编号管道安装01评定日期年月日项次工序名称工序质量验收评定等级1ΔPCCP安装2PCCP外缝灌浆及防腐3ΔPCCP单口水压试验及内缝处理施工单位自评意见各工序施工质量全部合格，其中优良工序占%，且主要工序达到等级。

单元工程质量等级评定为：质检员：年月日总承包单位复核意见经抽查并查验相关检验报告和检验资料，各工序施工质量全部合格，其中优良工序占%，且主要工序达到等级。

单元工程质量等级评定为：质量负责人：年月日监理单位复核意见经抽查并查验相关检验报告和检验资料，各工序施工质量全部合格，其中优良工序占%，且主要工序达到等级。

单元工程质量等级评定为：附件：管道安装单元工程施工质量验收支撑性文件监理工程师：年月日注1：对重要隐蔽单元工程和关键部位单元工程的施工质量验收评定应有设计、建设等单位的代表签字，具体要求应满足SL176-2007的规定。

7.4水力机械系统管道安装工程表7.4.1管道制作单元工程安装质量验收评定表填表说明填表时必须遵守“填表基本规定”，并符合本部分说明及以下要求。

1.单元工程划分：同介质的管道划分为一个单元工程。

如单元工程范围过大，可按同介质管道的工作压力等级划分为若干个单元工程。

2.单元工程量：填写本单元工程水力机械系统管道安装量（t）。

3.各项目检验方法及数量如下。

（1）管件制作。

（2）管道、管件焊接。

（3）管件埋设。

（4）明管安装。

（5）通风管道制作、安装。

（6）阀门、容器、管件及管道系统试验。

4.单元工程施工质量验收评定应包括下列资料。

（1）施工单位应提供的资料包括：自动化元件（装置）产品质量检查记录，以及校验、安装、调试、试验、检测记录。

（2）监理单位对单元工程安装质量的平行检验资料；监理工程师签署质量复核意见的单元工程安装质量验收评定表及质量检查表。

5.法兰盘与管子中心线垂直偏斜值（单位：mm）。

6.《水轮发电机组安装技术规范》（GB/T8564—2003）（1）焊缝表面应有加强高，其值为1～2mm。

遮盖面宽度，Ⅰ型坡口为5～6mm；Ⅴ型坡口要盖过每边坡口约2mm。

（2）焊缝表面应无裂纹、夹渣和气孔等缺陷，咬边深度应小于0.05mm，长度不超过缝长的10%，且小于100mm。

7.设计值按设计图填写，并将设计值用括号“（）”标出。

检测值填写实际测量值。

8.单元工程安装质量检验项目质量标准。

（1）合格等级标准。

1）主控项目检测点应100%符合合格标准。

2）一般项目检测点应90%及以上符合合格标准，其余虽有微小偏差，但不影响使用。

（2）优良等级标准。

在合格标准基础上，主控项目和一般项目的所有检测点应90%及以上符合优良标准。

9.单元工程安装质量评定分为合格和优良两个等级，其标准如下：（1）合格等级标准。

1）检验项目应符合SL637—2012第3.2.5条1款的要求。

2）主要部件的调试及操作试验应符合SL637—2012和相关专业标准的规定。
