重型厂房结构

第2章中、重型厂房结构设计中工招商网在冶金,造船,机械制造等行业、有许多重型厂房,它们的显著特点就是跨度大、高度大、吨位大。

例如冶金工业的转炉车间,装配一个容积3400m的转炉时,共跨度可达30m,多层部分的高度可达80m,整个厂房占地面积达230000m,吊车的起重量可达450t。

在机械制造行业,有高度60m,吊车起重量高达1200t的重型厂房。

综合分析可靠性,耐久性与经济性表明,这种重型工业厂房最适宜采用全钢结构建造。

随着我国钢产量的增加,一些中型厂房也会采用全钢结构或钢屋盖结构。

本章内容以重型厂房为主要对象,同时也论及中型厂房结构与一般钢桁架。

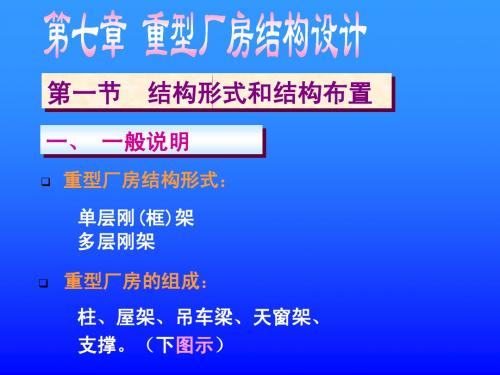

2、1 结构形式与结构布置2、1、1 一般说明在房屋建筑学中,已经学习了厂房的类别及平面、剖面与立面建筑设计的基本知识。

重型厂房一般取单层刚(框)架结构形式,但也有一部分为多层刚架者。

图2—1就是典型单层单跨厂房构造简图,其屋顶既可采用钢屋架—大型屋面板结构体系,亦可采用钢屋架—檩条—轻型屋面板结构体系,或横梁—檩条—轻型屋面板结构体系。

图2—1 单层厂房构造简图1—柱;2—屋架;3—吊车梁;4—天窗架;5—柱间支撑吊车就是厂房中常见的起重设备,按照吊车使用的繁重程度(亦即吊车的利用次数与荷载大小),国家标准《起重机设计规范》(GB3811)将其分为八个工作级别,称为A1—A8。

吊车的工作制等级与工作级别的对应关系表2—1工作制等级轻级中级重级特重级工作级别A1—A3 A4,A5 A6,A7 A82、1、1、1 柱网布置与计算单元厂房的柱网布置要综合考虑工艺、结构与经济等诸多因素来确定,同时还应注意符合标准化模数的要求。

一般地,在跨度不小于30m、高度不小于14m、吊车额定起重量不小于50t时,柱距取12m较为经济;参数较小的厂房取6m柱距较为合适。

如果采用轻型围护结构,则取大柱距15m,18m及24m较适宜。

位于软弱地基上的重型厂房,应采用较大柱距。

重型厂房结构设计--钢屋架设计重型厂房结构设计--钢屋架设计一、设计概述由于重型厂房要承载大量设备和负荷，因此其结构设计极为重要。

本设计采用钢屋架结构来满足建筑的要求。

钢屋架结构具有自重轻、强度高、刚度好、施工周期短等优点，非常适合用于重型厂房的设计。

二、结构选型钢屋架结构主要由柱、梁和屋面系统组成。

柱和梁采用矩形钢管作为主要构件，选用Q345钢材，具有优良的强度和耐腐蚀性。

屋面系统采用彩钢板作为覆盖材料，具有防水、防火、耐腐蚀等特点。

三、结构设计1. 主悬挂梁的设计主悬挂梁是承载屋面系统和顶墙板的关键构件。

根据厂房的平面布置和荷载计算结果，确定主悬挂梁的位置和尺寸。

为了提高刚度，悬挂梁采用双T剖面型钢。

根据荷载计算和构造要求，确定主悬挂梁的截面尺寸和材料规格。

2. 柱的设计柱是厂房结构的主要承载构件，承受来自屋面荷载和其他附属设备的力。

根据实际设计要求和荷载计算结果，确定柱的尺寸和材料规格。

为了提高抗震性能，柱采用矩形钢管，并在柱的底部设置地震支座。

3. 屋面系统的设计屋面系统主要由钢梁、彩钢板和防水层组成。

钢梁用于支撑彩钢板和屋面荷载，彩钢板作为覆盖材料，防水层用于保证建筑不受外部湿气影响。

根据建筑布置和屋面系统的荷载计算结果，确定钢梁和彩钢板的尺寸和材料规格。

四、结构分析与验算根据上述设计结果，进行结构分析与验算。

主要包括静力荷载、动力荷载和抗震性能的计算。

通过对设计结构进行静力和动力分析，验证其满足规范要求和安全性能。

五、结构施工方案根据结构设计结果，制定施工方案。

包括施工工艺、施工周期、材料选用、焊接工艺等。

确保施工过程中的质量与安全。

六、结构优化和改进根据施工实践和使用反馈，对结构进行优化和改进。

包括减少材料使用、提高结构性能等。

以满足客户的实际需求和经济效益。

七、结论本设计采用钢屋架结构满足重型厂房的设计要求，具有自重轻、强度高、刚度好等优点。

通过结构分析与验算，证明了设计的合理性和安全性。

重型钢结构厂房结构优化设计案例分享文章一：重型钢结构厂房结构优化设计案例分享1. 引言重型钢结构厂房是工业领域中常见的建筑类型之一，其结构设计对于保证建筑安全、提高生产效率具有重要意义。

本文将分享一个重型钢结构厂房的优化设计案例，通过对结构的细致优化，旨在提高厂房的承载能力和使用效率。

2. 建筑概述本案例的重型钢结构厂房位于工业园区，占地面积约XXX平方米，建筑高度约XX米。

厂房主要用于制造重型机械设备和进行大型件的装配作业。

3. 设计目标与要求设计目标是优化厂房的结构设计，提高其承载能力，同时满足相关安全要求和节能要求。

具体要求包括：- 厂房的结构设计应满足国家相关标准和规范；- 厂房的结构设计应考虑到重型机械设备的运行负荷；- 厂房的结构应具备良好的抗震性能；- 厂房的结构设计应充分考虑到节能和环保要求。

4. 结构设计方案本案例采用了以下结构设计方案：- 主体结构采用钢筋混凝土框架结构，以保证厂房的整体稳定性；- 框架的梁柱采用大截面钢柱和钢梁，以增强结构的承载能力；- 连接件选用高强度螺栓连接，保证连接的可靠性和稳定性；- 墙体设计采用轻型隔墙体，以满足厂房内部空间灵活分割的需求。

5. 结构细化设计本案例中的重型钢结构厂房还进行了以下细化设计：- 地基基础设计：根据土壤工程调查结果，采用适当的地基基础形式，以支撑厂房的重量并分散荷载；- 屋面设计：选用耐候钢板作为屋面材料，以提高耐用性以及减少维护成本；- 外墙设计：选择玻璃幕墙和彩钢板作为外墙装饰材料，既满足了建筑外观的要求，又提供了良好的隔热效果。

6. 结构优化分析为了进一步优化厂房结构设计，本案例进行了结构优化分析，具体包括：- 采用有限元分析软件对厂房的结构进行优化计算，以确定最优结构形式和部件尺寸；- 考虑到厂房使用的场地和设备特点，进行结构动力响应分析，以保证厂房的抗震性能；- 通过能耗分析，对厂房的节能措施进行优化，包括采用节能材料、优化灯光照明设计等。
