心电图各波段的命名及正常值

心电图各种波段解析
1、P波：反映左右两心房去极过程电位和时间的变化。

电刺激由窦房结产生，经由节间传导通路而扩散至左右心房。

直立向上而顶端钝圆平滑，但AVR导联中的P波是倒置的，正常时节为0.06~0.12秒，电压小于0.22~0.25mvo
2、P-R间期：指以P波起点到QRS波群起点的时间间隔。

代表心房开始去极至心室开始去极的时间。

正常时间为0.12~0.2秒。

3、QRS波群：反映左右两心室去极过程中电位和时间的变化。

在QRS波群第一个向下的波形就是Q波，正常时间小于0.04秒。

R波是一个高尖向上的波形，S波是在R波以后的向下的波形，正常QRS波群时间为0.06-0.1秒。

4、*T段：从QRS波群终点到T波起点的间段，反映心室复极早期的电位和时间变化。

正常的ST段应该在水平基线，在任何导联其向下偏移不超过0.05mv,向上偏移不超过0.1mvo
5、T波：反映心室复极后期的电位变化。

正常时间为0.1~0.25秒，电压为0.1~0.8mv0
6、Q・T间期：指从QRS波群起点到T波终点的时间，反映心室去极与心室复极的总时间，正常一般在0.36~0.44秒之间。

7、U波：代表心室肌的激后电位，在T波之后0.02~0.04秒出现，方向与T
波一致。

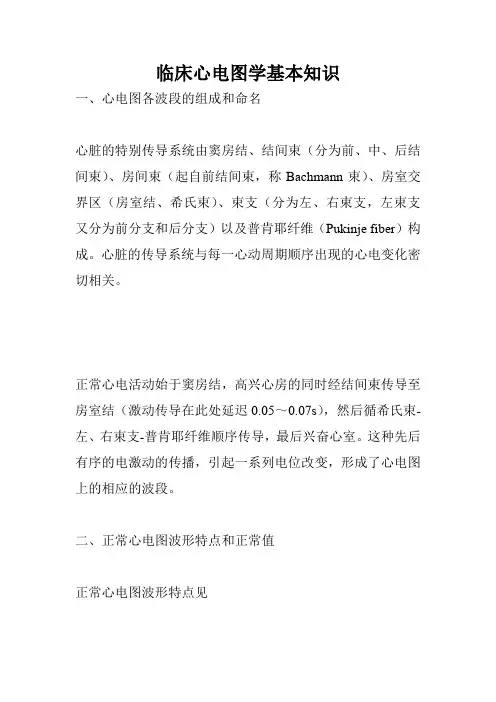

临床心电图学基本知识一、心电图各波段的组成和命名心脏的特别传导系统由窦房结、结间束（分为前、中、后结间束）、房间束（起自前结间束，称Bachmann束）、房室交界区（房室结、希氏束）、束支（分为左、右束支，左束支又分为前分支和后分支）以及普肯耶纤维（Pukinje fiber）构成。

心脏的传导系统与每一心动周期顺序出现的心电变化密切相关。

正常心电活动始于窦房结，高兴心房的同时经结间束传导至房室结（激动传导在此处延迟0.05～0.07s），然后循希氏束-左、右束支-普肯耶纤维顺序传导，最后兴奋心室。

这种先后有序的电激动的传播，引起一系列电位改变，形成了心电图上的相应的波段。

二、正常心电图波形特点和正常值正常心电图波形特点见1.P波：代表心房肌除极的电位变化。

（1）形态：P波的形态在大部分导联上一般呈钝圆形，有时可能有轻度切迹。

心脏激动起源于窦房结，因此心房除极的综合向量是指向左、前、下的，所以P波方向在Ⅰ、Ⅱ、aVF、V4～V6导联向上，aVR导联向下，其余导联呈双向、倒置或低平均可。

（2）时间：正常人P波时间一般小于0.12s。

（3）振幅：P波振幅在肢体导联一般小于0.25mV，胸导联一般小于0.2mV。

2.PR间期：从P波的起点至QRS波群的起点，代表心房开始除极至心室开始除极的时间。

心率在正常范围时，PR间期为0.12～0.20s。

在幼儿及心动过速的情况下，PR间期相应缩短。

在老年人及心动过缓的情况下，PR间期可略延长，但不超过0.22s。

3.QRS波群：代表心室肌除极的电位变化。

（1）时间：正常成年人QRS时间小于0.12s，多数在0.06～0.10s。

（2）波形和振幅：正常人V1、V2导联多呈rS型，V1的R 波一般不超过1.0mV。

V5、V6导联QRS波群可呈qR、qRs、Rs或R型，且R波一般不超过2.5mV。

正常人胸导联的R 波自V1至V6逐渐增高，S波逐渐变小，V1的R／S小于1，V5的R／S大于1。

心电图各波段正常值及其意义心电图是通过记录心脏电活动，并以图形化形式表示出来的一种医学检查方法。

心电图通过记录心脏电活动的变化，可以帮助医生判断心脏的运作状况，诊断是否存在心脏疾病等方面提供依据。

在心电图中，不同的波形代表着不同性质的信号，因此，对于不同波段的正常值及其含义的了解非常重要。

P波P波是心电图中表示心房收缩的第一个正波，又称为房性波。

正常情况下，P波的时长约为0.08秒，振幅不超过0.25毫伏。

P波的主要作用是激发心室的收缩，如果P波出现异常，则可能表示存在心房颤动等问题。

PR间期PR间期是心电图中表示房室结和希氏束的传导时间，即心房收缩结束后到心室收缩开始之间的时间间隔。

正常情况下，PR间期的时长为0.12-0.2秒，如果PR间期时间过短，则可能出现房室早搏等问题。

如果PR间期时间过长，则可能出现房室传导阻滞等问题。

QRS波QRS波是心电图中表示心室的电活动的波段，它由三个波组成，分别是Q波、R波和S波。

正常情况下，QRS波的时间一般在0.06-0.1秒之间，振幅不超过1.5毫伏。

如果QRS波形态异常，则可能表示存在心室肥大、心室内传导阻滞等问题。

ST段ST段是从QRS波的末尾到T波的起点之间的时间段，它通常被用来观察心室的充电状态和失衡情况。

正常情况下，ST段应该水平，如果出现明显的抬高或降低，则可能表示存在心肌缺血或心肌梗死等问题。

T波T波是心电图中表示心室舒张的波段。

正常情况下，T波呈现一个向上的圆顶形状，时间一般在0.15秒以内，振幅在0.5毫伏以内。

如果T波出现异常，则可能表示存在心肌缺血、心肌炎症等问题。

以上就是心电图各波段的正常值及其意义。

对于医学工作者和患者来说，了解这些数据有助于更好地理解心脏的电活动变化，对于预防和诊治心脏疾病都有很重要的作用。

心电图各波与波段的正常值及异常的临床意义(2011-01-18 20:19:36)原文地址：心电图各波与波段的正常值及异常的临床意义作者：千里之外广西医科大学三附院实习生、轮转生教案一、P波P波是心房的除极波。

起始部分为右房除极所形成，后半部分主要由左房除极所形成。

正常P波矮小，顶稍圆钝或伴小切迹, 其时限＜0.11s。

电压：肢导联＜0.25mV，胸导联＜0.20mV。

当P波方向不符合窦性P波标准、电压过高或时限过宽时为P波异常。

P波异常：1、P波增宽：P波时限≥0.11s为增宽。

P波时限≥0.11s，＜0.12s称房内传导延缓。

P波时限≥0.12s，称房内传导阻滞。

典型增宽P波称二尖瓣P波，其时限≥0.12s，呈M形或双峰样，峰间距≥0.04s，部分可呈圆顶形。

此改变一般在I、aVL、V3-V6导联较明显。

aVR导联多呈W形。

P波增宽的临床意义：（1）左房肥大或扩大：可由“风心”二尖瓣狭窄，或二尖瓣狭窄伴闭锁不全引起。

也可见于部分引起左房长期负荷过重的“先心”、左心衰竭等。

（2）左房负荷过重：冠心病时，可因左心室舒张末期压力增高而引起左房内压力增高使P波增宽；急性左心衰竭致左房压力增高使P波增宽；单纯二尖瓣返流早期左房负荷过重使P波增宽。

这几种情况心房大小均可正常。

（3）房内传导延缓和阻滞：当房内前结间束的左房分支—巴赫曼氏束(Bachmann)出现传导延缓或阻滞时，激动在房内传导顺序改变或传导时间延长，从而P波增宽。

此情况多见于老年人，属老年性传导纤维退行性变所致。

（4）心房梗死：心房梗死可使心房除极顺序改变，除极时间延长，P波增宽，并有P-R段偏移。

（5）房性异位节律：房性心律心房除极顺序改变，心房激动传导最初主要为心房肌间传导，使除极时间延长，P波增宽。

2、P波电压增高：正常P波较低钝，电压＜0.25mV ，当P波在II、III、aVF 导联呈顶尖型，时限正常，电压大于0.25mV，如V1导联正向部分P波电压＞0.20mV （国家考试中心用0.15mV），双向时≥0.30mV （国家考试中心用0.20mV）称肺型P波。

心电图各波段、间期的正常范围1 P波正常P波圆钝，有时可有轻度切迹。

窦房结位于右心房，因此激动首先传到右心房，较晚传到左心房，故P波前１／３代表右心房除极，中１／３代表左右心房同时除极，后１／３代表左心房除极。

心房除极的综合向量指向左下方，所以Ｐ波在aVF导联是倒置的，在Ⅰ、Ⅱ、aVF、Ⅴ3~Ⅴ6导联直立，在Ⅲ、aVL、Ⅴ1、Ⅴ2、导联可以直立、倒置或呈双向。

P波宽度不超过0.11s。

P波振幅在肢导联不超过0.25mV，胸导联不超过0.2mV。

P波时间超过正常范围见于左心房肥大，振幅超过正常范围表示右心房肥大。

如果Ｐ波在Ⅰ、Ⅱ、aVF导联倒置，而在aVF导联直立，则称为逆行P波，表示激动起源于房室交界区。

2 P—R间期P—R间期与心率快慢有关，成年人心率在60~100次/分，P—R间期正常范围是0.12~0.20s。

心率越快，P—R间期越短，反之越长。

老年人和心率过缓者P—R间期可略延长，但不超过0.22。

P—R间期延长，表示有房室传导阻滞。

3 QRS波群（1）、正常成人QRS波群时间为0.06s~0.10s,不超过0.11s。

QRS波群时间延长见于心室肥大和室内传导阻滞。

（2）波形与振幅1）胸导联：正常成人QRS波群：从Ⅴ1~Ⅴ6导联，R波逐渐增高，S波逐渐减小。

Ⅴ1Ⅴ3导联多呈rS形，R/S＜1，RⅤ1不超过去1.0mV，Ⅴ5 Ⅴ6导联可以呈qRs、qR、Rs形或R形，RVⅤ5＜2.5mV，R/S＞1，Ⅴ3导联多呈RS形大致等于1。

2）肢体导联：标准导联的QRS波群在没有电轴偏移情况下，其主波向上，导联的波不超过1.5mV，aVF导联的QRS波群，主波向下，可呈rS、rSrˊ、Qr或QS形，R波一般不超过0.5mV。

aVL与aVF导联的QRS波群可呈qR、Rs、R形，也可呈rS形，aVL导联的R波不超过1.2mV，aVF导联的R波不超过2.0mV。

3)Q波:正常除aVF导联可呈QS或Q外,其他导联Q波时间一般不超过0.04,振幅不超过同导联R波的1/4,且无切迹。

心电图各波与波段的正常值及异样的临床意义一、P波P波是心房的除极波。

开端部分为右房除极所形成，后半部分主要由左房除极所形成。

正常 P 波矮小，顶稍圆钝或伴小切迹 , 其时限＜ 0.11s 。

电压：肢导联＜，胸导联＜。

当 P 波方向不切合窦性P 波标准、电压过高或时限过宽时为P 波异样。

P波异样：1、P 波增宽。

P 波时限≥ 0.11s 为增宽。

P 波时限≥0.11s ，＜0.12s 称房内传导延缓。

P 波时限≥0.12s ，称房内传导阻滞。

典型增宽 P 波称二尖瓣 P 波，其时限≥ 0.12s ，呈 M形或双峰样，峰间距≥ 0.04s ，部分可呈圆顶形。

此改变一般在 I 、aVL、V3-V6 导联较显然。

aVR导联多呈 W形。

P波增宽的临床意义：（1）左房肥大或扩大。

可由“风心”二尖瓣狭小，或二尖瓣狭小伴闭锁不全惹起。

也可见于部分惹起左房长久负荷过重的“先心”、左心衰竭等。

（2）左房负荷过重。

冠芥蒂时，可因左心室舒张末期压力增高而惹起左房内压力增高使P 波增宽；急性左心衰竭致左房压力增高使P 波增宽；纯真二尖瓣返流初期左房负荷过重使P 波增宽。

这集中状况心房大小均可正常。

（3）房内传导延和缓阻滞。

当房内前结间束的左房分支—巴赫曼氏束 (Bachmann)出现传导延缓或阻滞时，激动在房内传导次序改变或传导时间延伸，进而 P 波增宽。

此状况常见于老年人，属老年性传导纤维退行性变所致。

（4）心房梗死。

心房梗死可使心房除极次序改变，除极时间延伸， P 波增宽，并有 P-R 段偏移。

（5）房性异位节律。

房性心律心房除极次序改变，心房激动传导最先主要为心房肌间传导，使除极时间延伸，P 波增宽。

2、P 波电压增高。

正常P 波较低钝，电压＜ 0.25mV ，当 P 波在 II 、III 、aVF导联呈顶尖型，时限正常，电压大于，如 V1导联正向部分 P 波电压＞（国家考试中心用），双向时≥0.30mV （国家考试中心用）称肺型 P 波。

心电图各波与波段的正常值及异常的临床意义一、P波P波是心房的除极波。

起始部分为右房除极所形成，后半部分主要由左房除极所形成。

正常P波矮小，顶稍圆钝或伴小切迹 , 其时限＜0.11s。

电压：肢导联＜0.25mV，胸导联＜0.20mV。

当P波方向不符合窦性P波标准、电压过高或时限过宽时为P波异常。

P波异常：1、P波增宽。

P波时限≥0.11s为增宽。

P波时限≥0.11s，＜0.12s称房内传导延缓。

P波时限≥0.12s，称房内传导阻滞。

典型增宽P波称二尖瓣P波，其时限≥0.12s，呈M形或双峰样，峰间距≥0.04s，部分可呈圆顶形。

此改变一般在I、aVL、V3-V6导联较明显。

aVR导联多呈W形。

P波增宽的临床意义：（1）左房肥大或扩大。

可由“风心”二尖瓣狭窄，或二尖瓣狭窄伴闭锁不全引起。

也可见于部分引起左房长期负荷过重的“先心”、左心衰竭等。

（2）左房负荷过重。

冠心病时，可因左心室舒张末期压力增高而引起左房内压力增高使P波增宽；急性左心衰竭致左房压力增高使P波增宽；单纯二尖瓣返流早期左房负荷过重使P波增宽。

这集中情况心房大小均可正常。

（3）房内传导延缓和阻滞。

当房内前结间束的左房分支—巴赫曼氏束(Bachmann)出现传导延缓或阻滞时，激动在房内传导顺序改变或传导时间延长，从而P波增宽。

此情况多见于老年人，属老年性传导纤维退行性变所致。

（4）心房梗死。

心房梗死可使心房除极顺序改变，除极时间延长，P波增宽，并有P-R段偏移。

（5）房性异位节律。

房性心律心房除极顺序改变，心房激动传导最初主要为心房肌间传导，使除极时间延长，P波增宽。

2、P波电压增高。

正常P波较低钝，电压＜0.25mV ，当P波在II、III、aVF导联呈顶尖型，时限正常，电压大于0.25mV，如V1导联正向部分P波电压＞0.20mV （国家考试中心用0.15mV），双向时≥ 0.30mV （国家考试中心用0.20mV）称肺型P波。

如V1等胸导联P波电压增高，且大于II、III、aVF导联的电压时常称为先心性P波（先心性P波时II、III、aVF导联的P 波电压可正常）。
