剩余电流继电器的安装与接线

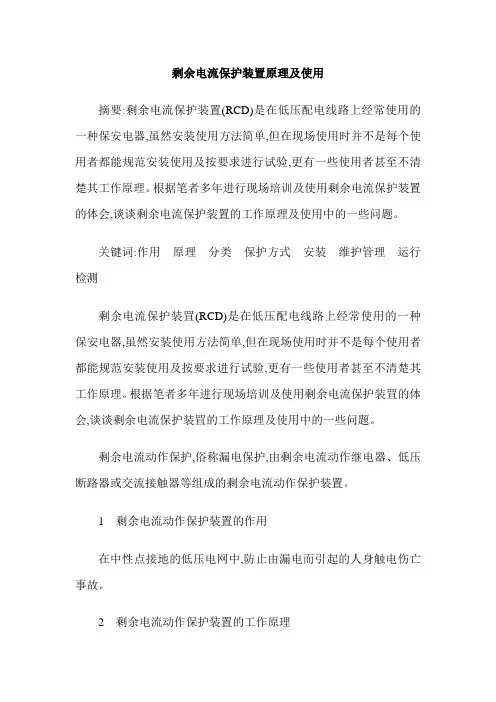

剩余电流保护装置原理及使用摘要:剩余电流保护装置(RCD)是在低压配电线路上经常使用的一种保安电器,虽然安装使用方法简单,但在现场使用时并不是每个使用者都能规范安装使用及按要求进行试验,更有一些使用者甚至不清楚其工作原理。

根据笔者多年进行现场培训及使用剩余电流保护装置的体会,谈谈剩余电流保护装置的工作原理及使用中的一些问题。

关键词:作用原理分类保护方式安装维护管理运行检测剩余电流保护装罝(RCD)是在低压配电线路上经常使用的一种保安电器,虽然安装使用方法简单,但在现场使用时并不是每个使用者都能规范安装使用及按要求进行试验,更有一些使用者甚至不清楚其工作原理。

根据笔者多年进行现场培训及使用剩余电流保护装罝的体会,谈谈剩余电流保护装罝的工作原理及使用中的一些问题。

剩余电流动作保护,俗称漏电保护,由剩余电流动作继电器、低压断路器或交流接触器等组成的剩余电流动作保护装置。

1 剩余电流动作保护装置的作用在中性点接地的低压电网中,防止由漏电而引起的人身触电伤亡事故。

2 剩余电流动作保护装置的工作原理三相剩余电流动作保护装置由零序电流互TA0、放大部分、执行机构Q等元件组成。

当被保护线路上有漏电或人身触电时,零序电流互感器的二次侧感应出电流I,当电流I达到整定值时,起动放大电路,使执行机构中的脱扣器动作,切断电源。

3 剩余电流动作保护器分类3.1 按运行方式分类5 剩余电流动作保护装置的安装(1)剩余电流动作保护装置应安装在通风、干燥的地方,避免灰尘和有害气体的侵蚀。

安装位置应与交流接触器保持20 cm上的距离,应避开邻近导线和电气设备的磁场干扰。

(2)在接线时应特别注意保护装置的进线接线不要接错,应将被保护线路用纱带或胶布扎紧并穿过零序电流互感器中心,在零序电流互感器圆孔前后的20 cm范围内线束不应散开,外壳应妥善接地,以保安全。

(3)剩余电流动作保护装置必须选用符合国家标准的产品,并经上级主管部门检验合格,方可使用。

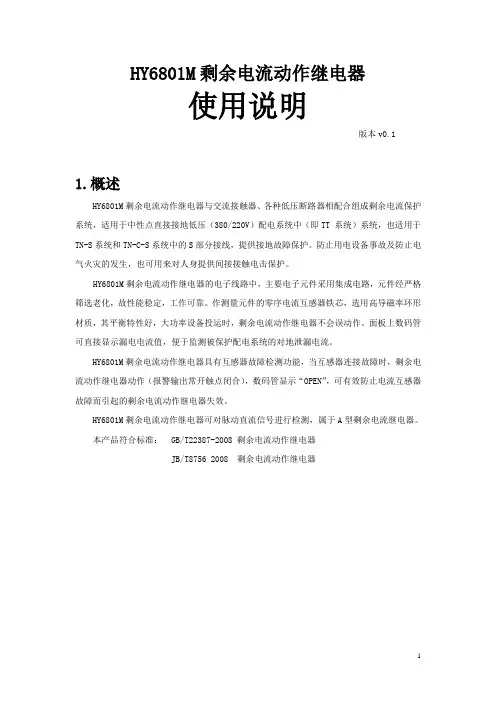

HY6801M剩余电流动作继电器使用说明版本v0.11.概述HY6801M剩余电流动作继电器与交流接触器、各种低压断路器相配合组成剩余电流保护系统，适用于中性点直接接地低压（380/220V）配电系统中（即TT 系统）系统，也适用于TN-S系统和TN-C-S系统中的S部分接线，提供接地故障保护。

防止用电设备事故及防止电气火灾的发生，也可用来对人身提供间接接触电击保护。

HY6801M剩余电流动作继电器的电子线路中，主要电子元件采用集成电路，元件经严格筛选老化，故性能稳定，工作可靠。

作测量元件的零序电流互感器铁芯，选用高导磁率环形材质，其平衡特性好，大功率设备投运时，剩余电流动作继电器不会误动作。

面板上数码管可直接显示漏电电流值，便于监测被保护配电系统的对地泄漏电流。

HY6801M剩余电流动作继电器具有互感器故障检测功能，当互感器连接故障时，剩余电流动作继电器动作（报警输出常开触点闭合），数码管显示“OPEN”，可有效防止电流互感器故障而引起的剩余电流动作继电器失效。

HY6801M剩余电流动作继电器可对脉动直流信号进行检测，属于A型剩余电流继电器。

本产品符合标准： GB/T22387-2008 剩余电流动作继电器JB/T8756 2008 剩余电流动作继电器2.配置1.数码管同步显示对地泄露电流2.宽范围报警电流（10MA-20A）可由用户设置，可应用于各种场所3.低报警电流（最小10MA）可应用于医疗等严格控制微漏电的场所4.最小分断时间低于40ms，有效对人身触电提供保护5．提供预报警功能，可以提前预先警示泄漏电流6.报警时间可设置，可组合配置成多级保护，并有效防止误动作7.A型剩余电流继电器，不但可以检测正弦交流电流，还可监测脉动直流8.具有互感器连接故障检测，当连接故障时自动跳闸报警9.具有检测功能，可模拟产生泄漏电流检测装置是否投运良好10.高抗扰型，有效抵抗EMC电磁干扰3.面板外观图1：外型1) 4位“8”字数码管显示2) 指示灯：预报警（pre）指示灯，报警(alm)指示灯，运行(run)指示灯3) 按键：向下/消音/复位（复位需长按有效），向右/测试（测试需长按有效），确定/设置4) 连接端子(线缆采用AWG12-AWG20)1，2号：辅助电源输入（AC220V）3，4号：试验装置连接线，此线须穿过电流互感器。

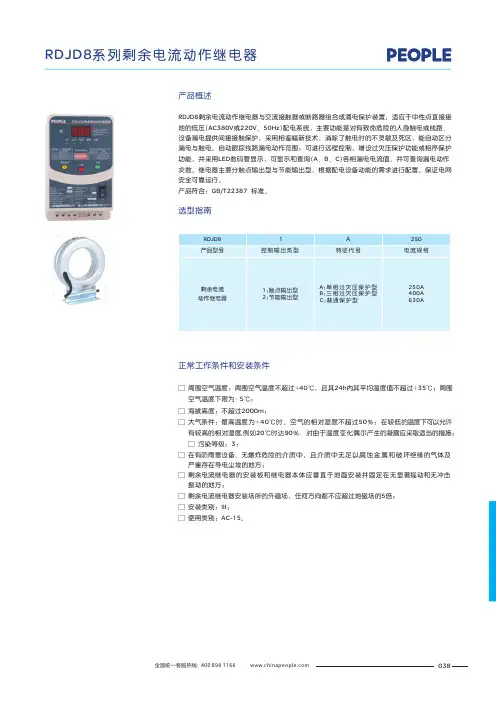

038RDJD8剩余电流动作继电器与交流接触器或断路器组合成涌电保护装置，适应于中性点直接接地的低压(AC380V 或220V 、50Hz )配电系统，主要功能是对有致命危险的人身触电或线路、设备漏电提供间接接触保护。

采用相鉴幅新技术，消除了触电时的不灵敏及死区，能自动区分漏电与触电。

自动跟踪线路漏电动作范围；可进行远程控制，增设过欠压保护功能或相序保护功能，并采用LED 数码管显示，可显示和查询(A 、B 、C )各相漏电电流值，并可查询漏电动作次数。

继电器主要分触点输出型与节能输出型，根据配电设备动能的需求进行配置，保证电网安全可靠运行。

产品符合：GB/T22387 标准。

□ 周围空气温度：周围空气温度不超过+40℃，且其24h 内其平均温度值不超过+35℃；周围 空气温度下限为-5℃；海拔高度：不超过2000m ；大气条件：最高温度为+40℃时。

空气的相对湿度不超过50％：在较低的温度下可以允 有较高的相对湿度，例如20℃时达90％．对由于温度变化偶尔产生的凝露应采取适当的措 污染等级：3；在有防雨雪设备、无爆炸危险的介质中，且介质中无足以腐蚀金属和破坏绝缘的气体及 严重存在导电尘埃的地方；剩余电流继电器的安装板和继电器本体应垂直于地面安装并固定在无显著摇动和无冲击 振动的地方；剩余电流继电器安装场所的外磁场，任何方向都不应超过地磁场的5倍；安装类别：III 使用类别：AC-15。

□ □ 许施；□ □ □ □ □ ；□ 正常工作条件和安装条件产品概述选型指南039主要技术参数□ 额定电压Un : 220V /380V ，额定频率：50Hz 。

□ 额定电流: 250A 、400A 、630A ；□ 互感器内径: 45mm (250A )、55mm (400A )、70mm (630A )、85mm (特订)；□ 额定辅助电源电压Usn : AC220V ，其电压变化范围：(85％~110％)Usn ；□ 额定剩余动作电流: 可调(50 mA 、100mA 、300mA 、500mA )：□ 额定剩余动作电流自动跟踪: 50mA 、100mA 、200mA 、300mA 、500mA ；□ 脉冲突变动作电流: ≤50mA 、75mA ；□ 继电器触点容量: AC-15: 380V/0.47A 、250V/0.75A 、DC-13: 250V/0.27A □ 剩余电流继电器的分断时间(Ft )：Ft ≤0.2s 、0.3s 、0.5s 、1S ；□ 重合闸时间：20s~30s ；□ 额定短时耐受电流：6000A ；□ 欠压动作值单相：155V ±5％V (电压恢复正常后自动合闸)。

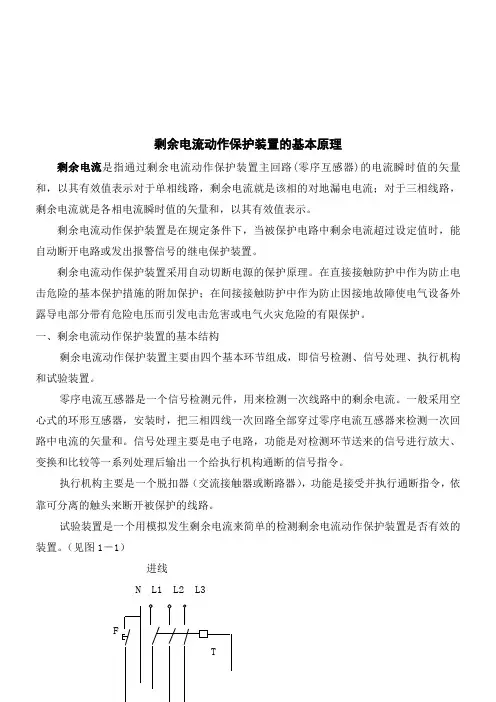

剩余电流动作保护装置的基本原理剩余电流是指通过剩余电流动作保护装置主回路(零序互感器)的电流瞬时值的矢量和，以其有效值表示对于单相线路，剩余电流就是该相的对地漏电电流；对于三相线路，剩余电流就是各相电流瞬时值的矢量和，以其有效值表示。

剩余电流动作保护装置是在规定条件下，当被保护电路中剩余电流超过设定值时，能自动断开电路或发出报警信号的继电保护装置。

剩余电流动作保护装置采用自动切断电源的保护原理。

在直接接触防护中作为防止电击危险的基本保护措施的附加保护；在间接接触防护中作为防止因接地故障使电气设备外露导电部分带有危险电压而引发电击危害或电气火灾危险的有限保护。

一、剩余电流动作保护装置的基本结构剩余电流动作保护装置主要由四个基本环节组成，即信号检测、信号处理、执行机构和试验装置。

零序电流互感器是一个信号检测元件，用来检测一次线路中的剩余电流。

一般采用空心式的环形互感器，安装时，把三相四线一次回路全部穿过零序电流互感器来检测一次回路中电流的矢量和。

信号处理主要是电子电路，功能是对检测环节送来的信号进行放大、变换和比较等一系列处理后输出一个给执行机构通断的信号指令。

执行机构主要是一个脱扣器（交流接触器或断路器），功能是接受并执行通断指令，依靠可分离的触头来断开被保护的线路。

试验装置是一个用模拟发生剩余电流来简单的检测剩余电流动作保护装置是否有效的装置。

（见图1－1）进线N L1 L2 L3FT出线CT——零序电流互感器B——信号处理T——脱扣器F-试验装置图1－1二、剩余电流动作保护装置的工作原理当三相电路中没有发生人身电击事故、设备漏电、接地故障或三相对地泄漏电流平衡时，通过剩余电流动作保护装置零序电流互感器电流的矢量和为零，即剩余电流值为零，剩余电流动作保护装置正常运行。

当三相电路中发生人身电击事故、设备漏电、接地故障或三相对地泄漏电流不平衡时，通过剩余电流动作保护装置的电流矢量和不为零，即剩余电流值不为零。

剩余电流动作保护电器(rcd)的一般要求摘要：一、剩余电流动作保护电器的概念和作用二、剩余电流动作保护电器的种类和性能参数三、剩余电流动作保护电器的选用和安装四、剩余电流动作保护电器的维护和检查五、剩余电流动作保护电器的安全要求正文：一、剩余电流动作保护电器的概念和作用剩余电流动作保护电器，简称RCD，是一种在规定条件下，当剩余电流达到或超过给定值时，能自动断开电路的机械开关电器或组合电器。

剩余电流动作保护电器主要用于防止人体直接接触电击和间接接触电击，是保障人身安全的重要电气设备。

二、剩余电流动作保护电器的种类和性能参数剩余电流动作保护电器主要有以下几种类型：1.电磁式剩余电流继电器：这种继电器采用电磁原理，当电路中剩余电流达到一定值时，电磁力使继电器动作，断开电路。

其额定电压、额定电流和额定剩余动作电流等参数根据具体应用场景和要求而定。

2.电子式剩余电流继电器：这种继电器采用电子技术，具有较高的灵敏度和快速动作特性。

其额定电压、额定电流和额定剩余动作电流等参数同样根据具体应用场景和要求而定。

3.漏电断路器：漏电断路器是一种集成了漏电保护和过载保护功能的电器，当电路中出现漏电或过载时，能自动断开电路，保护人身和电气设备安全。

三、剩余电流动作保护电器的选用和安装在选用剩余电流动作保护电器时，应根据具体应用场景和保护要求选择合适的产品类型和参数。

安装时，应按照相关电气安装规范进行，确保电气连接可靠，保护器与电路的匹配良好。

四、剩余电流动作保护电器的维护和检查剩余电流动作保护电器在运行过程中，应定期进行检查和维护，确保其动作灵敏、可靠。

具体维护和检查内容包括：检查电器外观是否有破损、脏污等情况；检查电路连接是否牢固、接触良好；对电磁式剩余电流继电器，应定期检查电磁线圈是否良好，对电子式剩余电流继电器，应定期检查电子元件是否工作正常。

五、剩余电流动作保护电器的安全要求为确保剩余电流动作保护电器的安全性能，应遵循以下要求：1.选用合格的产品，并按照相关标准和规定进行安装和使用。

继电器的正确接线方法继电器是电气控制中常用的电器元件，起着开关控制、保护和信号传递等作用。

正确的接线方法对于继电器的稳定运行和电路的正常工作至关重要。

下面将介绍继电器的正确接线方法。

1. 选择合适的继电器在进行接线之前，首先需要选择适合的继电器。

要考虑继电器的额定电压、额定电流和触点负载能力等参数，确保选用的继电器符合电路工作要求。

2. 接线前的准备工作在接线前，需要先断开电源，确保电路处于断电状态。

检查继电器接线端子、触点等部件是否完好无损。

清洁继电器端子，确保接触良好。

3. 继电器接线步骤1.将继电器的控制端子与控制电路相连接，一般控制端子为“Coil”标识；2.将继电器的触点端子与被控制设备连接，根据电路要求选择常开触点或常闭触点；3.接线时需注意区分继电器端子的正负极，保持接线端子的正确连接；4.如果有多个继电器需要串联或并联，按照电路设计要求进行正确连接；5.接线完成后，再次检查所有接线是否牢固、正确，确保没有接线松动或短路现象。

4. 接线后的测试接线完成后，需进行电路的测试，检查继电器的工作状态是否正常，触点是否可靠闭合或断开。

如有异常情况，应及时排除故障。

5. 安全注意事项1.在接线过程中，务必保持手部干燥，避免发生触电危险；2.使用绝缘工具进行接线操作，确保安全；3.在电路工作时要小心操作，避免触碰电路元件。

综上所述，继电器的正确接线方法是确保电路正常工作和继电器稳定运行的重要一环。

通过选择合适的继电器、注意接线步骤和安全注意事项，可以有效避免因接线不当导致的故障，保障电气设备的安全运行。

剩余电流继电器的安装与接线1．概述剩余电流继电器属于低压电器的一种，其使用条件及安装要求应符合低压电器的常规使用条件和安装要求，安装接线必须正确无误。

另外分离式剩余电流继电器在与低压断路器或交流接触器配合时，不仅应注意主线路的接线，还应注意辅助电路的接线。

只有这样才能保证安装和运行的正常运行，使剩余电流继电器在低压配电线路和用电设备发生接地故障时起到对人体电击和接地故障火灾的间接防护作用。

2．主要著名品牌及型号溯高美：RESYS M40；三益电器有限公司：JLM(Z)剩余电流继电器；常熟开关制造有限公司(常熟开关厂)：CLJ3剩余电流动作保护继电器；西门子：3UG4 剩余电流监控继电器；天津北方恒业电气技术有限公司：HY68漏电继电器；上海安科瑞电气股份有限公司：ASJ系列剩余电流继电器3．工作条件3.1周围环境温度（1）最高温度不大于40℃；（2）平均温度不大于35℃（24h内平均值）；（3）最低温度不小于-5℃或-25℃；3.2周围环境空气相对湿度（1）最高温度为40℃时，湿度不大于50%；（2）最湿月份的月平均最低温度不大于25℃时，湿度不大于90%。

3.3海拔高度不超过2000m。

3.4安装场所应无腐蚀性气体、无爆炸危险，并注意防潮、防尘、防震和避免日晒。

3.5安装位置应避免强电流导线和电磁器件以避免电磁干扰。

4．接线要点4.1 根据低压系统接地型式确定接线方式剩余电流继电器在安装接线之前，首先应查清低压系统接地形式，我国低压系统接地形式有TT、TN、IT系统。

由于IT系统自形成一个封闭系统，在特殊情况下采用，且安全性能高，一般不采用剩余电流继电器。

4.1.1 在TT系统中的接线要求在TT系统中，无论是220V电源供电的电气设备，接用二极二线式剩余电流继电器，还是三相设备与单相设备共用的三相四线式380V电源供电的电气设备，接用三极四线式或四极四线式剩余电流保护装置，其中相线必须穿过剩余电流继电器。

剩余电流保护装置的正确使用新修订的GB 13955-2005《剩余电流动作保护装置安装和运行》已发布，根据GB 13955的具体规定，如何选择符合标准的剩余电流动作保护装置，其特性参数就显得非常重要。

1 剩余电流保护装置的特性参数剩余电流保护装置无论哪种类型，其额定参数除额定电压、额定电流外，额定剩余动作电流（IDn）与装置脱扣跳闸的分断时间两者相互关系也十分重要。

剩余电流保护装置的动作特性参数介绍如下：一般型剩余电流保护装置，是指剩余电流脱扣跳闸无延时。

S型是延时型剩余电流继电器的一种特殊形式，其动作特性可与一般型剩余电流继电器匹配，用作选择性保护。

S型剩余电流保护装置，它的额定剩余动作电流与装置脱扣跳闸的分断时间具有反时限功能，即剩余动作电流越大，分断时间就越短，若剩余动作电流达到额定值时，分断时间为0.5 s ；与此同时它可以具有一次重合闸功能，为此这种S型剩余电流保护装置安装在电源端，与末端可以组成较为理想的分级保护，实现有选择性的切断故障。

实践证明：用这种装置组成的分级保护，基本避免了以往那种分级保护所带来的越级跳闸现象，提高了供电的可靠性。

S型剩余电流保护装置是农村低压电网中电源端保护的首选产品。

一般型或S型剩余电流断路器大多不具备自动重合闸功能，若是加装了电动操作机构也可具有一次重合闸功能。

2 当前剩余电流保护装置的使用现状在农网改造前各地选用的电源端保护仍是20世纪80年代中后期产品，以保护人身安全为主的高灵敏度快速动作型剩余电流保护器，由于农村电网负荷性质的变化，（如各种类型的空调、变频设备、各种家用电器的使用）给供电可靠性带来了隐患。

最近走访一个基层供电所（县城驻地），在网改后还有10多条低压线路没有安装剩余电流保护装置。

问其何因：①装了高灵敏快速动作型保护装置后，常跳闸，群众举报受不了；②装了延时型剩余电流保护装置，怕不能保护人身安全，一旦发生事故说不清。

有少数地方，由于私拉乱接发生了电击伤亡事故，管理领导层宁愿让其频繁跳闸，影响供电可靠性，也不愿使用延时型剩余电流保护器。

剩余电流保护装置的分类、选用和安装文章介绍了剩余电流保护装置的分类、选用，强调了这种装置的正确安装，说明了低压配电系统中装设剩余电流动作保护器是防止电击事故的一种有效措施。

标签：保护装置；选用；安装1 剩余电流动作保护器的分类1.1 家用及类似用途剩余电流断路器家用及类似用途剩余电流断路器可分为带过电流保护和不带过电流保护两种，适合于非专业人员使用。

主要使用在商场、办公楼、饭店及城乡居民住宅等建筑物中，对低压线路和用电设备进行保护。

如DPN Vigi剩余电流断路器可同时提供过载、短路和剩余电流保护功能，实现：对间接接触提供人身保护，对直接接触提供补充人身保护，对电器设备的绝缘故障提供保护。

1.2 剩余电流断路器由低压塑壳断路器派生的剩余电流断路器，这类产品额定电流较大，除了剩余电流保护外，还具有过载和短路保护，可作为工厂车间、农村等配电装置主干线、分支线的剩余电流和过载保护装置。

如HSL1-400，其额定电流有200、250、315、350、400A，额定剩余动作电流有100、300、500、1000mA。

1.3 剩余电流继电器剩余电流继电器是安装在低压电网的主干线上作总保护，或分支线路上作中级保护。

为解决对电网的适应性，二三十年来相继诞生了模值型（漏电型）剩余电流继电器、模差型（脉冲型）剩余电流继电器、鉴相鉴幅型剩余电流继电器、相差型剩余电流继电器以及智能模值型剩余电流继电器。

如LJ系列剩余电流继电器与CJ型交流接触器相配合组成剩余电流装置，可用于中性点直接接地的低压配电系统中作接地故障保护，防止设备事故或电气火灾的发生，也可用来对人身触电提供间接接触保护。

1.4 移动式剩余电流保护器这类产品的额定电压为220V，额定电流10/16A，额定剩余动作电流10/15mA，分段时间不大于0.1s，均在单相电路中使用，适用于电吹风、空调器及手持式电动工具配套。

2 剩余电流动作保护器的选用剩余电流动作保护器的三级保护形式有：总保护、中级保护、末级保护，它们需采用具有漏电保护、短路保护或过负荷保护功能的剩余电流断路器，当采用组合式保护器时，需采用带分励脱扣的低压断路器。

5.剩余电流动作保护装置安装和运行G B13955-2005GB13955-2005剩余电流动作保护装置安装和运行ttt001版规范 2008-04-19 22:05:37 阅读63 评论2 字号：大中小TTT001制作，WORD版本网络首发，欢迎公益传播。

中华人民共和国国家标准 GB13955-2005 2005-02-06发布剩余电流动作保护装置安装和运行Installation and operation of residual current operated protective devices2005-12-01施行代替GB13955-1992目次前言 (I)引言 (Ⅱ)1范围 (1)2规范性引用文件 (1)3术语和定义 (1)4剩余电流保护装置的应用 (4)5剩余电流保护l装置的选川 (5)6剩余电流保护装置的安装 (7)7剩余电流保护装岢的运行和管理 (10)附录A(规范性附录)系统接地的型式…………………………………………………………………ll附录B(规范性附录)剩余电流保护装霞的额定值……………………………………………………l4附录C(资料性附录)分级保护方止参考模式图………………………………………………………”前言本标准的全部技术内容为强制性。

本标准是对GB 13955—1992(剩余电流保护装置安装和运行)的修订。

本标准与GB 13955—1992相比主要变化为：1.将标准的名称修订为《剩余电流动作保护装置安装和运行》，使本标准与国际同类标准名称一致，且与相关的国家标准如GB 6829《剩余电流动作保护器的一般要求》、GB 16916《家用和类似用途的不带过电流保护的剩余电流动作断路器》、GB16917《家用和类似用途的带过电流保护的剩余电流动作断路器》相统一。

将标准中的“保护器”改为“装置”，“装置”的范围是指具有剩余电流动作保护功能的系列设备，以使本标准名称更为确切，符合标准化要求。
