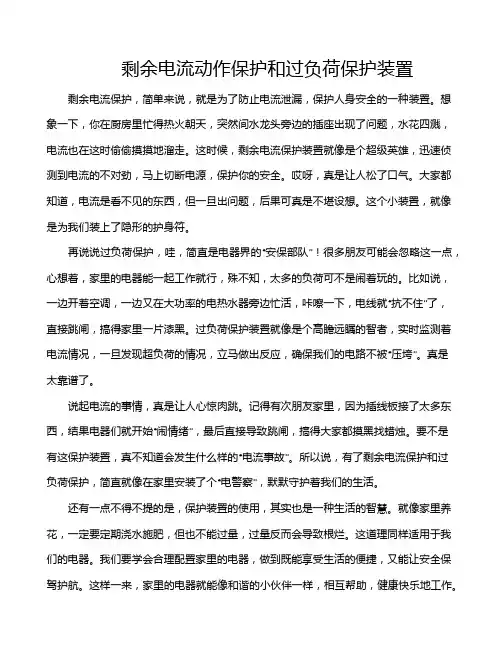

剩余电流动作保护和过负荷保护装置剩余电流保护，简单来说，就是为了防止电流泄漏，保护人身安全的一种装置。
想象一下，你在厨房里忙得热火朝天，突然间水龙头旁边的插座出现了问题，水花四溅，电流也在这时偷偷摸摸地溜走。
这时候，剩余电流保护装置就像是个超级英雄，迅速侦测到电流的不对劲，马上切断电源，保护你的安全。
哎呀，真是让人松了口气。
大家都知道，电流是看不见的东西，但一旦出问题，后果可真是不堪设想。
这个小装置，就像是为我们装上了隐形的护身符。
再说说过负荷保护，哇，简直是电器界的“安保部队”！很多朋友可能会忽略这一点，心想着，家里的电器能一起工作就行，殊不知，太多的负荷可不是闹着玩的。
比如说，一边开着空调，一边又在大功率的电热水器旁边忙活，咔嚓一下，电线就“抗不住”了，直接跳闸，搞得家里一片漆黑。
过负荷保护装置就像是个高瞻远瞩的智者，实时监测着电流情况，一旦发现超负荷的情况，立马做出反应，确保我们的电路不被“压垮”。
真是太靠谱了。
说起电流的事情，真是让人心惊肉跳。
记得有次朋友家里，因为插线板接了太多东西，结果电器们就开始“闹情绪”，最后直接导致跳闸，搞得大家都摸黑找蜡烛。
要不是有这保护装置，真不知道会发生什么样的“电流事故”。
所以说，有了剩余电流保护和过负荷保护，简直就像在家里安装了个“电警察”，默默守护着我们的生活。
还有一点不得不提的是，保护装置的使用，其实也是一种生活的智慧。
就像家里养花，一定要定期浇水施肥，但也不能过量，过量反而会导致根烂。
这道理同样适用于我们的电器。
我们要学会合理配置家里的电器，做到既能享受生活的便捷，又能让安全保驾护航。
这样一来，家里的电器就能像和谐的小伙伴一样，相互帮助，健康快乐地工作。
你知道吗，剩余电流保护和过负荷保护不仅在家里重要，在工厂、商店等地方也同样必不可少。
比如工厂里，机器设备多，负荷大，随时可能出现意外情况。
这时候，这些保护装置就像是工厂的“安全员”，确保生产的顺利进行。
剩余电流动作保护器
剩余电流动作保护器剩余电流动作保护器简介及工作原理剩余电流动作保护器，简称RCD（Residual Current Device），是一种用于保护电路和人身安全的电器装置。
它的主要作用是检测电路中的漏电流，并在发生漏电流超过设定的阈值时迅速切断电路，以避免漏电引发电击事故。
本文将从剩余电流动作保护器的原理、工作特点以及使用要点等方面，对其进行详细介绍。
一、剩余电流动作保护器的原理剩余电流动作保护器的基本原理是基于漏电保护器的工作机制而设计的。
当电器设备出现漏电时，电流就会从电源的相位线流入地线，形成漏电回路。
剩余电流动作保护器通过检测回路中的电流差异来判断是否存在漏电，并根据预设的阈值进行断电保护。
剩余电流动作保护器由漏电检测单元、动作控制单元和工作指示部分组成。
其中，漏电检测单元主要包括差动变压器和检测开关。
差动变压器的一次侧接入电源线路的相位线和零线，二次侧接入负载。
当电流平衡时，差动变压器的输出电流为零；而当发生漏电时，由于漏电回路存在电流差异，导致差动变压器输出电流不为零。
检测开关会将差动变压器输出的漏电电流与预设的阈值进行比较，一旦超过阈值，就会触发剩余电流动作保护器的动作控制单元，切断电路。
二、剩余电流动作保护器的工作特点1. 快速动作：剩余电流动作保护器的动作时间通常在几毫秒到几十毫秒之间，可以迅速切断电路，减轻事故后果。
2. 高精度检测：剩余电流动作保护器可以准确地检测微弱的漏电电流，可以有效防止潜在的漏电风险。
3. 自动重合闸：当漏电消失后，剩余电流动作保护器可以自动进行重合闸，恢复电路正常供电。
4. 可靠性高：剩余电流动作保护器采用先进的电子技术和可靠的元器件，具有较高的稳定性和可靠性。
三、剩余电流动作保护器的使用要点1. 适用范围：剩余电流动作保护器适用于交流50Hz/60Hz、额定电压230V/400V及以下电路中，可用于保护人身和防止火灾。
2. 安装位置：剩余电流动作保护器应安装在电源侧的主断路器或分断器之后，以提供全面的电路漏电保护。
剩余电流动作保护器(RCD)

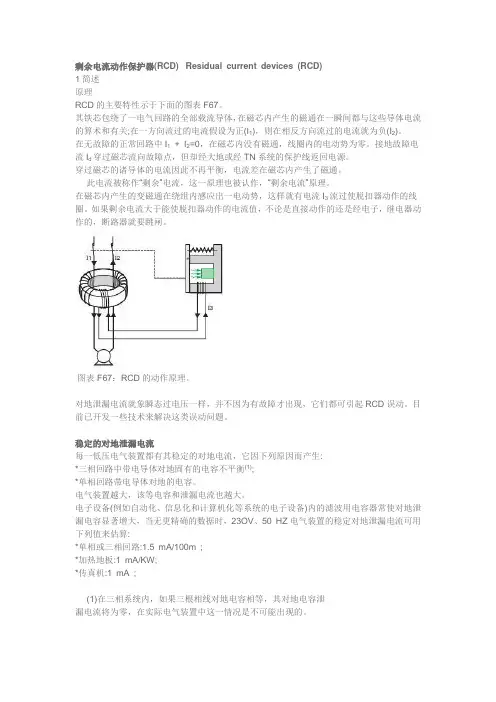

剩余电流动作保护器(RCD) Residual current devices (RCD)1简述原理RCD的主要特性示于下面的图表F67。
其铁芯包绕了一电气回路的全部载流导体，在磁芯内产生的磁通在一瞬间都与这些导体电流的算术和有关;在一方向流过的电流假设为正(I1)，则在相反方向流过的电流就为负(I2)。
在无故障的正常回路中I1+ I2=0，在磁芯内没有磁通，线圈内的电动势为零。
接地故障电流I d穿过磁芯流向故障点，但却经大地或经TN系统的保护线返回电源。
穿过磁芯的诸导体的电流因此不再平衡，电流差在磁芯内产生了磁通。
此电流被称作“剩余”电流，这一原理也被认作，“剩余电流”原理。
在磁芯内产生的变磁通在绕组内感应出一电动势，这样就有电流I3流过使脱扣器动作的线圈。
如果剩余电流大于能使脱扣器动作的电流值，不论是直接动作的还是经电子，继电器动作的，断路器就要跳闸。
图表F67：RCD的动作原理。
对地泄漏电流就象瞬态过电压一样，并不因为有故障才出现，它们都可引起RCD误动。
目前已开发一些技术来解决这类误动问题。
稳定的对地泄漏电流每一低压电气装置都有其稳定的对地电流，它因下列原因而产生:*三相回路中带电导体对地固有的电容不平衡(1);*单相回路带电导体对地的电容。
电气装置越大，该等电容和泄漏电流也越大。
电子设备(例如自动化、信息化和计算机化等系统的电子设备)内的滤波用电容器常使对地泄漏电容显著增大，当无更精确的数据时，23OV、50 HZ电气装置的稳定对地泄漏电流可用下列值来估算:*单相或三相回路:1.5 mA/100m ;*加热地板:1 mA/KW;*传真机:1 mA ;(1)在三相系统内，如果三根相线对地电容相等，其对地电容泄漏电流将为零，在实际电气装置中这一情况是不可能出现的。
*信息技术工作站:2 mA;*信息技术终端设备:2 mA;*打印机:1 mA ;*照相复制机:1.5 mA。
符合IEC和许多国家标准的额定动作电流为I n的RCD能在0.5 I n~ I n范围内动作，因此在RCD后的回路泄漏电流必须不大于0.5 I n。
末级配电箱中剩余电流动作保护装置
末级配电箱中剩余电流动作保护装置

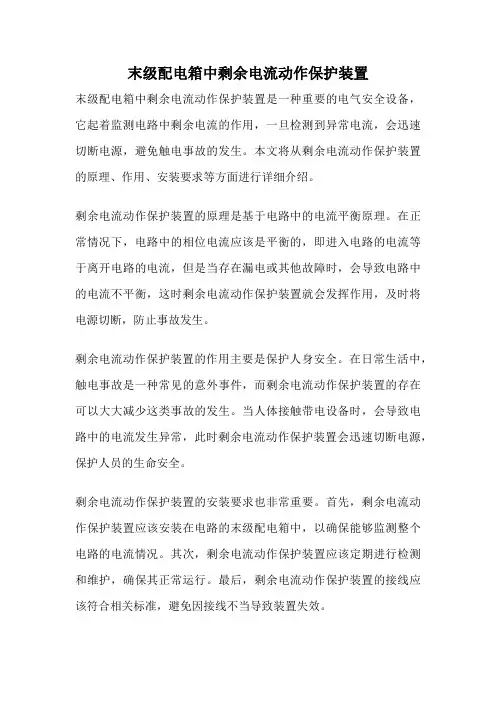

末级配电箱中剩余电流动作保护装置是一种重要的电气安全设备，它起着监测电路中剩余电流的作用，一旦检测到异常电流，会迅速切断电源，避免触电事故的发生。
本文将从剩余电流动作保护装置的原理、作用、安装要求等方面进行详细介绍。
剩余电流动作保护装置的原理是基于电路中的电流平衡原理。
在正常情况下，电路中的相位电流应该是平衡的，即进入电路的电流等于离开电路的电流，但是当存在漏电或其他故障时，会导致电路中的电流不平衡，这时剩余电流动作保护装置就会发挥作用，及时将电源切断，防止事故发生。
剩余电流动作保护装置的作用主要是保护人身安全。
在日常生活中，触电事故是一种常见的意外事件，而剩余电流动作保护装置的存在可以大大减少这类事故的发生。
当人体接触带电设备时，会导致电路中的电流发生异常，此时剩余电流动作保护装置会迅速切断电源，保护人员的生命安全。
剩余电流动作保护装置的安装要求也非常重要。
首先，剩余电流动作保护装置应该安装在电路的末级配电箱中，以确保能够监测整个电路的电流情况。
其次，剩余电流动作保护装置应该定期进行检测和维护，确保其正常运行。
最后，剩余电流动作保护装置的接线应该符合相关标准，避免因接线不当导致装置失效。
总的来说，末级配电箱中的剩余电流动作保护装置是一种至关重要的电气安全设备，它能够及时监测电路中的电流情况，一旦发现异常情况就会迅速切断电源，保护人员的生命安全。
因此，在日常生活中，我们应该重视剩余电流动作保护装置的安装和维护，确保其正常运行，从而保障电气安全。
希望通过本文的介绍，能够增加大家对剩余电流动作保护装置的了解，提高电气安全意识，防范触电事故的发生。
剩余电流动作保护装置
2、 其他技术参数 ①额定频率：50Hz; ②额定电压：220V 或 380V; ③额定电流(I△n)：6A、10A、16A、20A、
25A、32A、40A、50A、(60A)、63A、(80A)、 100A(125A)、160A、200A、250A(带括号值不推荐 优先采用 ) 。
新型多功能保护装置除有上述技术参数外，针对不同的 使用场所和需要还新增了以下功能： 1过压保护 2欠压保护 3缺相保护 4断零保护 5漏电 报警 6剩余电流显示 7自动重合闸 8漏电故障最大相自动跟踪显示 9线路剩余电流自动跟 踪定档 10故障跳闸次数记录，显示。
在直接接触防护中作为防止电击危险的基本保护措施的附 加保护；在间接接触防护中作为防止因接地故障使电气设 备外露导电部分带有危险电压而引发电击危害或电气火灾 危险的有限保护。
（1）用于防止由剩余电流引起的单相电击事故； （2）用于防止由剩余电流引起的火灾和设备烧毁 事故； （3）用于检测和切断各种一相接地故障； （4）有的剩余电流保护装置还可用于过载、过压、 欠压和缺相保护。
剩余电流动作保护装置
装设自动切断电源装置(采用过流保护) 、 采用接地保护、 电气设备采用双重绝缘或加强绝缘、 （将有触电危险的场所绝缘）构成不导电环境、 采用等电位连接保护或采取等电位均压措施、 采用特低电压、 采用剩余电流动作保护装置、 实行电气隔离等。
某农村田间机井采用三相水泵抽水浇地，在两位农民夜间浇完地， 拉开三相刀闸开关准备搬起水泵之际，一位抢先搬起水泵的农民 （另一位稍慢为接触水泵）猛然浑身抖动，四肢抽搐，在喊了一 声有电后便昏倒在地，另一位农民见状立即将该线路总闸拉开， 但待医护人员到达现场时，触电农民已无生命体征！事后，经检 查分析得知，水泵为三相电源（见图示）其绕组对地绝缘良好， 其外壳接有一保护零线。但在刀闸开关的进线端接有一夜间照明 所用大功率白炽灯，在用万用表测量零线对地电压时，显示有 2V左右的电压，但是读数来回跳动。当做好绝缘防护工作后， 按事发时通电进行模拟检测，当搬起水泵离开地面时（既水泵金 属外壳离开地面），零线对地电压猛然窜至208v，原来正亮着 的白炽灯随之熄灭。
剩余电流保护课件
提高剩余电流保护装置的性能与可靠性
1 2 3
优化设计 采用先进的电路设计和制造工艺，提高装置的稳 定性和可靠性。
强化测试 对产品进行严格的测试和验证，确保性能和质量 达标。
持续改进 根据用户反馈和市场变化，持续改进产品性能和 功能。
THANKS
感谢您的观看
考虑安装环境和使用条件，如温度、湿度、海拔、污染等级等因素， 选择适合的剩余电流保护装置。
剩余电流保护装置的安装与使用
01
02
03
正确安装
按照产品说明书和规范进 行安装，确保接线正确、 牢固，避免接线错误或松 动导致误动作或失效。
使用注意事项
在使用过程中，应定期检 查剩余电流保护装置是否 正常工作，及时处理异常 情况。
维护与保养
根据产品说明书的要求， 定期进行维护和保养，确 保剩余电流保护装置的正 常运行和使用寿命。
03
剩余电流保护装置
的测试与维护
剩余电流保护装置的测试Βιβλιοθήκη 010203
04
测试目的
确保剩余电流保护装置正常工 作，及时发现潜在故障或问题。
测试方法
通过模拟故障或异常情况，观 察剩余电流保护装置的动作和
详细描述
剩余电流保护是一种主动的保护措施，通过在电气系统中安装剩余电流保护装 置来实现。这些装置可以检测到电气线路中的剩余电流，并在出现异常时采取 相应的保护动作，如切断电源或发出警报信号。
剩余电流保护的重要性
总结词
剩余电流保护对于保障电气设备和人身安全具有重要意义。
详细描述
剩余电流保护能够有效地防止电气火灾、电击等安全事故的发生，保障人民生命财产安全。在雷电、接地故障等 情况下，剩余电流可能产生较大的变化，如果没有及时发现和处理，可能会引发严重的安全事故。因此，在电力 系统中广泛采用剩余电流保护装置，对电气设备和线路进行实时监测和保护。
第5章 剩余电流动作保护装置
? iL1 + iL 2 + iL3 + iN 0
TT系统碰壳时
QF L1 L2 L3 N
TA
iL1 iL2 iL3 iN
中间环节
TL
M
ie
? iL1 + iL 2 + iL3 + iN 0
L1 L2 L3 N PE
RCD
iL1 iL2 iL3 iN iPE
M
iL1 + iL 2 + iL3 + iN + iPE
基尔霍夫电流定律(KCL定律)
1．定律 在任一瞬间，流向任一结点的电流等于流出该结 点的电流。 即: Ｉ = Ｉ
I1
E1 + R1
a
I3 R3
I2
R2 + E2
入
出
或: Ｉ = 0
I1+I2 = I3 对结点 a：
-
或 I1+I2–I3= 0
实质: 电流连续性的体现。 b 基尔霍夫电流定律（KCL）反映了电路中任一
结点处各支路电流间相互制约的关系。
2．推广
电流定律可以推广应用于包围部分电路的任一 假设的闭合面。 I =? 例: 广义结点 IA A I IB
IC B C 5
+ 6V _ 1
2
+ _ 12V
1
5
IA + IB + IC = 0
I=0
QF TA L1 L2 L3 N
中间环节
iL1 iL2 iL3 iN
是公司的注册商标; 是表示产品的型号及壳架等级电流; 表示必须定期对开关作模拟漏电流试验,以防在 使用过程中损坏、更换,每个月一次. C16表示开关的额定电流是16A,在移印时A按标准 省去 不印,C表瞬时脱扣器代号. 号,也就是C曲线特性(5In~10In),230V表示产品 额定电压,IEC1009.1表示产品符合的国际标准， GB16917.1表示产品符合的国家标准。 6000表示产品的运行短路分断能力为6000A。 表示国家强制性3C认证标志，A010941表示工厂 编号； 表示表示开关往上推，开关闭合接通，用ON与I 表示；往下推表示开关断开，用OFF与O表示。
剩余电流动作保护装置详解ppt课件
精选ppt课件
37
“30mA·s”的安全性是什么？
▪ 通过大量的动物试验和研究表明，引起心室颤动不 仅与通过人体的电流（I）有关，而且与电流在人 体中持续的时间（t）有关，即由通过人体的安全 电量Q=I×t来确定，一般为50mA·s。就是说当 电流不大于50mA，电流持续时间在ls以内时，一 般不会发生心室颤动。精选ppt课件源自4二、结构与工作原理
▪ （一）结构 ▪ 剩余电流动作保护装置的结构主要由三个基本部
分构成，即检测元件、中间环节(包括放大元件和 比较元件)和执行机构。
精选ppt课件
5
1．检测元件（剩余电流互感器）
▪ 如图4-21所示，剩余电流保护装置的电流 互感器一般采用空心式的环形互感器。
它的主要功能是把一次回路检 测到的剩余电流 I1 变换成二 次回路的输出电压 E2 、E2 施 加到剩余电流脱扣器的脱扣线 圈上，推动脱扣器动作，或通 过信号放大装置，将信号放大 以后施加到脱扣线圈上，使脱 扣器动作。
它可与大电流的自动开关 配合，作为低压电网的 总保护或主干路的剩余 电流、接地或绝缘监视 保护。
精选ppt课件
28
辅
助
接
开
点
关 继电器
零序互感器
组成
剩余电流保护继电 器由零序互感器、 脱扣器和输出信号 的辅助接点组成。
精选ppt课件
脱扣器
29
组成与工作原理
精选ppt课件
30
零序互 感器
精选ppt课件
精选ppt课件
16
（3）试验时：
▪ 按下试验按钮SB，相间出现电流，模拟剩 余电流，同样使通过零序电流互感器一次 侧各导线电流的相量和不再为零，而使装 置动作。
剩余电流保护装置原理
剩余电流保护装置原理
剩余电流保护装置，简称剩余电流保护器，是用来检测剩余电流动作的装置。
它是保护人身安全的最后一道防线，其工作原理是当人体接触到电器外壳时，由于外壳对地短路，产生大电流，造成电器内部发生故障或产生电弧，使剩余电流保护器动作。
它的作用是防止因人为误操作造成的人身伤亡和设备损坏。
它由检测回路、显示控制、保护及联锁装置三部分组成。
显示控制：当剩余电流保护器检测到剩余电流超过它的设定值时，它会发出报警信号并发出声音提示，同时显示剩余电流动作跳闸情况和动作时间。
保护及联锁装置：在剩余电流保护器内部有一个开关装置和一个熔断器或空气开关组成。
当发生故障时，不能使剩余电流保护器跳闸；当发生人身触电事故时，可以切断电源；当发生火灾时，可以切断电源。
信号传输：当发生故障时，如果出现跳闸情况或动作时间超过设定值，剩余电流保护器将不能跳闸。
—— 1 —1 —。
剩余电流动作保护装置55页PPT
剩余电流动作保护装置
11、获得的成功越大，就越令人高兴 。野心 是使人 勤奋的 原因， 节制使 人枯萎 。 12、不问收获，只问耕耘。如同种树 ，先有 根茎， 再有枝 叶，尔 后花实 ，好好 劳动， 不要想 太多， 那样只 会使人 胆孝懒 惰，因 为不实 践，甚 至不接 触社会 ，难道 你是野 人。(名 言网) 13、不怕，不悔(虽然只有四个字，但 常看常 新。 14、我在心里默默地为每一个人祝福 。我爱 自己， 我用清 洁与节 制来珍 惜我的 身体， 我用智 慧和知 识充实 我的头 脑。 15、这世上的一切都借希望而完成。 农夫不 会播下 一粒玉 米，如 果他不 曾希望 它长成 种籽； 单身汉 不会娶 妻，如 果他不 曾希望 有小孩 ；商人 或手艺 人不会 工作， 如果他 不曾希 望因此 而有收 益。-- 马钉路 德。
ห้องสมุดไป่ตู้
56、书不仅是生活，而且是现在、过 去和未 来文化 生活的 源泉。 ——库 法耶夫 57、生命不可能有两次，但许多人连一 次也不 善于度 过。— —吕凯 特 58、问渠哪得清如许，为有源头活水来 。—— 朱熹 59、我的努力求学没有得到别的好处， 只不过 是愈来 愈发觉 自己的 无知。 ——笛 卡儿
拉
60、生活的道路一旦选定，就要勇敢地 走到底 ，决不 回头。 ——左
11、获得的成功越大，就越令人高兴 。野心 是使人 勤奋的 原因， 节制使 人枯萎 。 12、不问收获，只问耕耘。如同种树 ，先有 根茎， 再有枝 叶，尔 后花实 ，好好 劳动， 不要想 太多， 那样只 会使人 胆孝懒 惰，因 为不实 践，甚 至不接 触社会 ，难道 你是野 人。(名 言网) 13、不怕，不悔(虽然只有四个字，但 常看常 新。 14、我在心里默默地为每一个人祝福 。我爱 自己， 我用清 洁与节 制来珍 惜我的 身体， 我用智 慧和知 识充实 我的头 脑。 15、这世上的一切都借希望而完成。 农夫不 会播下 一粒玉 米，如 果他不 曾希望 它长成 种籽； 单身汉 不会娶 妻，如 果他不 曾希望 有小孩 ；商人 或手艺 人不会 工作， 如果他 不曾希 望因此 而有收 益。-- 马钉路 德。
ห้องสมุดไป่ตู้
56、书不仅是生活，而且是现在、过 去和未 来文化 生活的 源泉。 ——库 法耶夫 57、生命不可能有两次，但许多人连一 次也不 善于度 过。— —吕凯 特 58、问渠哪得清如许，为有源头活水来 。—— 朱熹 59、我的努力求学没有得到别的好处， 只不过 是愈来 愈发觉 自己的 无知。 ——笛 卡儿
拉
60、生活的道路一旦选定，就要勇敢地 走到底 ，决不 回头。 ——左
剩余电流动作保护装置

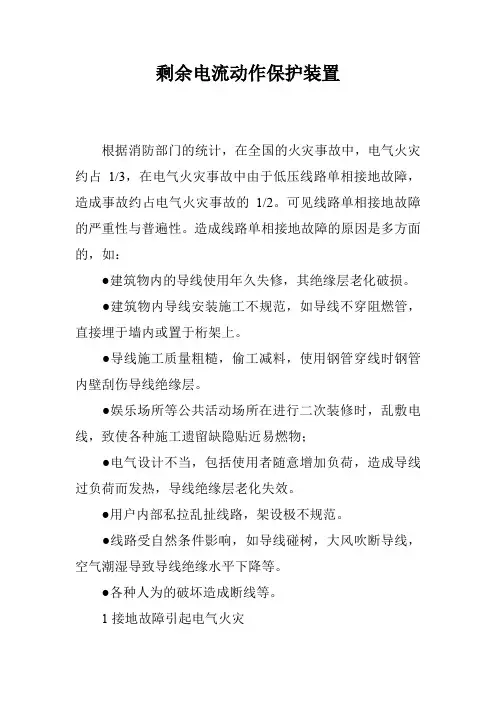

剩余电流动作保护装置根据消防部门的统计，在全国的火灾事故中，电气火灾约占1/3，在电气火灾事故中由于低压线路单相接地故障，造成事故约占电气火灾事故的1/2。

可见线路单相接地故障的严重性与普遍性。
造成线路单相接地故障的原因是多方面的，如：●建筑物内的导线使用年久失修，其绝缘层老化破损。
●建筑物内导线安装施工不规范，如导线不穿阻燃管，直接埋于墙内或置于桁架上。
●导线施工质量粗糙，偷工减料，使用钢管穿线时钢管内壁刮伤导线绝缘层。
●娱乐场所等公共活动场所在进行二次装修时，乱敷电线，致使各种施工遗留缺隐贴近易燃物；●电气设计不当，包括使用者随意增加负荷，造成导线过负荷而发热，导线绝缘层老化失效。
●用户内部私拉乱扯线路，架设极不规范。
●线路受自然条件影响，如导线碰树，大风吹断导线，空气潮湿导致导线绝缘水平下降等。
●各种人为的破坏造成断线等。
1接地故障引起电气火灾导线单相接地故障的现象一部分是显露的，如单相断线、导线搭接接地体。
而其中大部分故障现象是隐蔽的，这是因为导线的绝缘层的绝缘电阻不合格，由于绝缘电阻过大产生泄漏电流。
在泄漏电流集中流入大地点(接地体)便会发生高热，一旦在流入大地点有易燃物，经高温作用便会产生燃烧。
导线的泄漏电流一般为mA级，线路的过电流保护(过负荷保护和短路保护)无法动作发挥保护作用。
例如线路因过载使绝缘温度超过允许较高工作温度，绝缘老化加速，使绝缘水平降至规定值以下，如果没有外因触发，短路一般不会发生。
如果有外因触发，例如雷电引起的瞬态过电压，邻近大功率设备的操作过电压以及变电所高电压侧接地故障引起的暂态过电压等，则在此大幅值过电压冲击下，老化的绝缘将被击穿而燃弧短路。
过电压转眼消失，工频短路电弧却能长时间延续，这是因为电弧的高阻抗限制了短路电流，使断路器不能或不及时动作。
这类过电压多出现在带电导体与地之间，所以这种短路也多为接地故障。
短路的形成一般有两种，一是由导体间直接接触，短路点往往被熔焊的金属短路，另一种则是上述以电弧为通路的电弧性短路。
