排水管道通球试验记录表(DOC格式)

表 E4-6编号：工程名称XX有限公司项目厂区工程试验日期XX年 12 月 20 日试验部位危险品仓库雨水管道材质PVC管规格DNФ 40依据标准建筑给水排水及采暖工程施工质量验收规范GB50242-2002及要求1、检查皮球及管径的大小，满足皮球直径为管径的2/3 ；过程2、将皮球从管道的末端放入；情况3、持续灌水至皮球冲出管口为止。

简述试球径（ mm）球材质投球部位排出部位通球试验记录管径（ mm）验记30 塑料皮球屋面雨水口地面排水口通球率为 100%DNФ 40录试验试验合格，所有程序符合要求，满足建筑给水、排水及采暖工程施工质量验收规范规定结论参施工单位新世纪建设集团有限公司加监理（建设单位）技术负责人质检员施工员人员签字本表由施工单位填写，建设单位、施工单位、城建档案馆各保存一份。

表 E4-6编号：工程名称XX有限公司项目厂区工程试验日期年月日试验部位危险品仓库雨水管材质PVC管规格DNФ 40依据标准建筑给水排水及采暖工程施工质量验收规范GB50242-2002及要求1、检查皮球及管径的大小，满足皮球直径为管径的2/3 ；过程2、将皮球从管道的末端放入；情况3、持续灌水至皮球冲出管口为止。

简述试球径（ mm）球材质投球部位排出部位通球试验记录管径（ mm）验记30 塑料皮球屋面管口地面管口通球率为 100%DNФ 40录试验试验合格，所有程序符合要求，满足建筑给水、排水及采暖工程施工质量验收规范规定结论参施工单位新世纪建设集团有限公司加监理（建设单位）技术负责人质检员施工员人员签字本表由施工单位填写，建设单位、施工单位、城建档案馆各保存一份。

表 E4-6编号：工程名称半岛华庭 1#楼试验日期年月日试验部位污水管材质PVC管规格DNФ依据标准建筑给水排水及采暖工程施工质量验收规范GB50242-2002及要求1、检查皮球及管径的大小，满足皮球直径为管径的2/3 ；过程2、将皮球从管道的末端放入；情况3、持续灌水至皮球冲出管口为止。

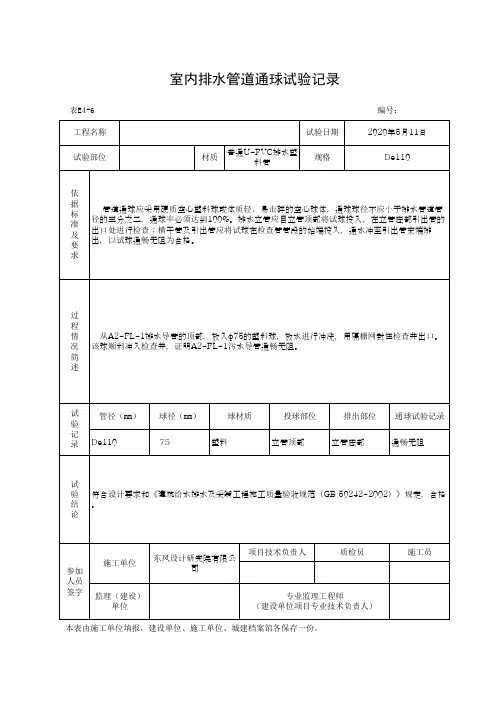

室内排水管道通球试验记录1. 试验目的本次试验旨在测试室内排水管道的通水、通球和强度表现，以保证管道在正常使用环境下具有足够的稳定性和可靠性。

2. 试验工具和材料工具：•高压水泵•排水管道•球体•管夹•数码压力表•清洁工具材料：•PVC管材•PVC管夹•球体3. 试验步骤3.1 通水实验1.将水泵接通电源，并将高压水管与排水管道接头处连接。

2.打开水泵，逐渐调节水流大小，使水流在管道中流通。

3.观察管道的流速和流量，记录表格。

3.2 通球试验1.将球体经过清洁后，将球体置于管道入口处。

2.打开水泵，以适当的水流速度将球体推入管道中。

3.观察球体在管道中的流动情况，记录表格。

3.3 管道强度试验1.在管道中随机选择一个位置，将管夹固定在管道上。

2.在管夹两旁分别装上数码压力表。

3.启动水泵，使水在管道中流通，记录压力表的读数。

4.重复以上步骤，测试其他不同位置的压力，记录表格。

4. 试验结果4.1 通水实验结果分项记录值水流速度0.5m/s水流量3L/s4.2 通球试验结果分项记录值波动系数0.05速度0.3m/s4.3 管道强度试验结果位置压力读数A 0.3MPaB 0.5MPaC 0.4MPaD 0.2MPa5.1.试验结果表明，该室内排水管道在通水时具有良好的流速和流量表现。

2.试验中球体在管道中的波动系数较小，表明该管道内部平滑度高。

3.通过管道强度试验可得知，管道的强度符合国家标准，可以满足日常使用的需求。

本次试验对测试的室内排水管道具有了清晰的认识，他们符合规范的强度，并且可以保证良好的通水和通球效果，同时，也保证了管道在日常使用中的里稳定性和可靠性。

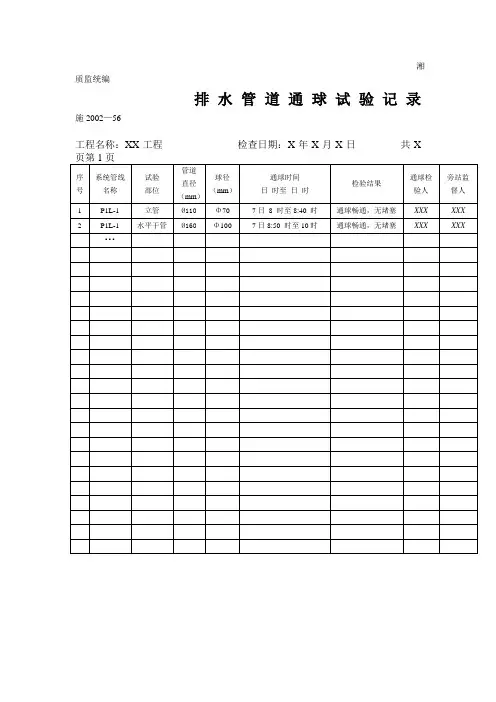

湘质监统编

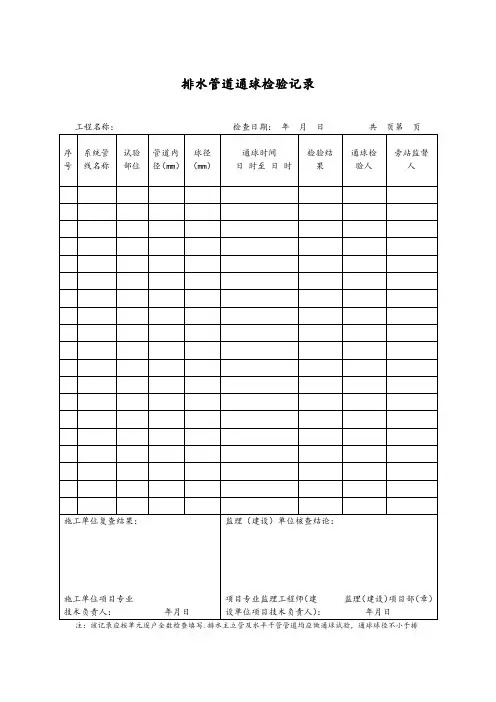

排水管道通球试验记录施2002—56
工程名称：XX工程检查日期：X年X月X日共X 页第1页
序号系统管线
名称
试验
部位
管道
直径
（mm）
球径
（mm）
通球时间
日时至日时
检验结果
通球检
验人
旁站监
督人
1 P1L-1 立管Ø110Φ70 7日8 时至8:40 时通球畅通，无堵塞XXX XXX
2 P1L-1 水平干管Ø160Φ100 7日8:50 时至10时通球畅通，无堵塞XXX XXX
···
施工单位复查结果：
通球畅通，符合要求
施工单位项目
专业技术负责人：XXX X年X月X日监理（建设）单位核查结论：
通球合格
项目专业监理工程师监理（建设）项目部（章）（建设单位项目技术负责人）：XXX X年X月X日
注：该记录应按单元逐户全数检查填写。

排水主立管及水平干管管道均应做通球试验，通球球径不小于排水管道管径的2/3，通球率必须达到100%。

规范规定：
《建筑给水排水及采暖工程施工质量验收规范》GB50242-2002
5.2.5排水主立管及水平干管管道均应做通球试验，通球球径不小于排水管道管径的2/3，通球率必须达到100%。

检查方法：通球检查。

表E4-6 编号： 工程名称 洞庭苑 试验日期 2014年5月 29 日试验部位室外埋地排水管道材 质pvc规 格DN150依据标准及要求《建筑给水排水及采暖工程质量验收规范》 GB50242-2002-5.2.5条过程情况简述1、 检查皮球及管径的大小，满足皮球直径为管径的2/3；2、 将皮球从管道的末端放入；3、 持续灌水至皮球冲出管口为止。

试验记录管径（mm ）球径（mm ）球材质 投球部位 排出部位 通球试验记录150100 塑料皮球一层检查口地面污水井通球率100%试验结论试验合格，所有程序符合要求，满足建筑给水、排水及采暖工程施工质量验收规范规定参 加 人 员 签 字监理（建设）单位施工单位中建三局总承包公司 技术负责人质检员施工员本表由施工单位填写，建设单位、施工单位、城建档案馆各保存一份。

表E4-6 编号： 工程名称 洞庭苑 试验日期 2014年5月 29 日试验部位卫生间及厨房污水管材 质铸铁管规 格DN100依据标准及要求《建筑给水排水及采暖工程质量验收规范》 GB50242-2002-5.2.5条过程情况简述1、 检查皮球及管径的大小，满足皮球直径为管径的2/3；2、 将皮球从管道的末端放入；3、 持续灌水至皮球冲出管口为止。

试验记录管径（mm ）球径（mm ）球材质 投球部位 排出部位 通球试验记录10075 塑料皮球屋顶透气孔地面污水井通球率100%试验结论试验合格，所有程序符合要求，满足建筑给水、排水及采暖工程施工质量验收规范规定参 加 人 员 签 字监理（建设）单位施工单位中建三局总承包公司 技术负责人质检员施工员本表由施工单位填写，建设单位、施工单位、城建档案馆各保存一份。

质控（水）表426 — 3 共页第页质控（水）表426 — 3试验员排水管道通球试验记录质控（水）表426 — 3单位（子单位）工程名称施工单位试验日期2006-9-18管道编号试验部位管径(mm)球径(mm)PL-11 立管75 50 PL-12 立管75 50 PL-13 立管75 50 P L-14 立管110 80 PL-15 立官110 80 PL-16 立官75 50 PL-17 立官110 80 PL-18 立官110 80 PL-19 立官75 50 P L-20 立管75 50从PL-11屋面立管顶部通气管投球，试球采用硬质空心塑料球，在室外检查井处截取到试球，管道畅通无阻。

从PL-12屋面立管顶部通气管投球，试球采用硬质空心塑料球，在室外检查井处截取到试球，管道畅通无阻。

从PL-13屋面立管顶部通气管投球，试球采用硬质空心塑料球，在室外检查井处截取到试球，管道畅通无阻。

从PL-14屋面立管顶部通气管投球，试球采用硬质空心塑料球，在室外检查井处截取到试球，管道畅通无阻。

从PL-15屋面立管顶部通气管投球，试球采用硬质空心塑料球，在室外检查井处截取到试球，管道畅通无阻。

从PL-16屋面立管顶部通气管投球，试球采用硬质空心塑料球，在室外检查井处截取到试球，管道畅通无阻。

从PL-17屋面立管顶部通气管投球，试球采用硬质空心塑料球，在室外检查井处截取到试球，管道畅通无阻。

从PL-18屋面立管顶部通气管投球，试球采用硬质空心塑料球，在室外检查井处截取到试球，管道畅通无阻。

从PL-19屋面立管顶部通气管投球，试球采用硬质空心塑料球，在室外检查井处截取到试球，管道畅通无阻。

从PL-20屋面立管顶部通气管投球，试球采用硬质空心塑料球，在室外检查井处截取到试球，管道畅通无阻。

出现问题后修复情况经试验，符合设计要求及《建筑给水排水及采暖工程施工质量验收规范》（GB50242-2002）规定，合格。

污水管道通球试验记录表一、试验信息- 试验日期: [填写试验日期]- 试验地点: [填写试验地点]- 试验对象: [填写试验对象，例如：XX小区的污水管道]- 试验目的: [填写试验目的，例如：确认污水管道是否通畅，检查是否存在漏水问题]二、试验过程1. 准备工作- 确保试验区域的周围安全，并进行必要的围挡和警示设置。

- 确保试验设备完好，并进行必要的校准。

- 准备试验所需的记录表和相应的工具。

2. 试验步骤- 使用适当的工具打开管道入口，确保进入管道内部。

- 安装试验设备，包括通球设备和压力计，确保连接牢固。

- 使用适当的方法将通球设备送入管道，直至遇到阻力。

- 记录通球设备进入管道的位置和阻力出现的位置。

- 在通球设备进入管道的同时，使用压力计记录管道的初始压力。

- 缓慢地增加压力，直至通球设备通过阻力点。

- 记录通过阻力点时的压力和通过时间。

- 继续增加压力，直至通球设备顺利通过整个管道。

- 记录通过整个管道时的最终压力和总用时。

3. 试验结果- 根据记录的数据判断污水管道的通畅情况。

- 如发现压力异常或泄漏情况，记录并进行必要的维修。

三、试验数据记录试验参数及结果如下表所示：四、试验结论根据试验结果数据分析，可以得出以下结论：1. 若通球所用总时间较短，且各个位置的压力均在正常范围内，则可确认污水管道通畅，并没有明显的阻力点。

2. 若发现阻力位置存在泄漏或异常压力，应及时进行维修处理，以确保污水管道的正常运行。

五、试验备注在试验过程中的特殊情况和观察到的其他问题，可在此记录。

- [填写备注内容1]- [填写备注内容2]- ...以上为污水管道通球试验记录表，供参考使用。

根据实际情况进行相应调整与编辑。

本表由施工单位填写，建设单位、施工单位、城建档案馆各保存一份。

本表由施工单位填写，建设单位、施工单位、城建档案馆各保存一份。

本表由施工单位填写，建设单位、施工单位、城建档案馆各保存一份。

本表由施工单位填写，建设单位、施工单位、城建档案馆各保存一份。

本表由施工单位填写，建设单位、施工单位、城建档案馆各保存一份。

本表由施工单位填写，建设单位、施工单位、城建档案馆各保存一份。

管道强度、严密性试验记录
本表由施工单位填写，建设单位、施工单位、城建档案馆各保存一份.
管道吹（冲）洗（脱脂）试验记录
本表由施工单位填写，建设单位、施工单位、城建档案馆各保存一份。

、。
