发电机组培训资料教程文件

柴油发电机组的培训材料第一部分：基础知识一、柴油发电机组的定义和工作原理二、柴油发电机组的分类根据用途和功能不同，柴油发电机组可以分为紧急电源发电机组、备用电源发电机组和主电源发电机组。

三、柴油发电机组的结构与组成1.柴油机：主要由发动机本体、曲轴机构、气缸机构、供油系统、冷却系统、起动系统等组成。

2.发电机：主要由定子、转子、定转子之间的绝缘层、接线端子、外壳和水扇等部分组成。

3.调速系统：主要由调速阀、速度控制器、调速电机等组成，用于维持柴油机在额定转速范围内运行稳定。

4.冷却系统：用于保持柴油机工作温度适宜，通常由散热器、泵、风扇等组件组成。

5.排烟系统：用于排出柴油机工作产生的废气，主要由排气管、消声器等构成。

6.控制系统：主要由仪表、控制器、传感器、保护装置等组成，用于对柴油发电机组进行监控和保护。

第二部分：操作指南一、柴油发电机组的日常操作1.确保发电机组处于合适的通风条件下，避免发热设备太近。

2.检查柴油油箱是否有足够的燃油，并定期清洗油箱过滤器。

3.检查发电机组各部分的油液、冷却液和润滑液是否充足，必要时进行添加和更换。

4.定期检查柴油机的进气、排气和供油系统，确保其正常运行。

5.启动发电机组前，检查电气部分是否正常，包括电缆、接线端子等。

6.启动发电机组时，先将其调至空载状态，再逐渐提高负荷，避免过载。

7.关闭发电机组时，应逐渐减小负荷并等待冷却后再停机。

二、柴油发电机组的故障处理1.发电机运行不正常时，先检查燃油供应是否正常，燃油滤清器是否堵塞，燃油管路是否泄漏。

2.柴油机无法启动时，检查起动系统是否正常，电池电量是否充足，喷油器是否工作。

3.发动机噪音过大时，检查排气系统是否堵塞，气缸垫片是否老化。

4.柴油发电机组无法正常输出电压时，检查发电机的定子和转子是否有电气故障。

第三部分：安全注意事项一、柴油发电机组的安全操作1.在操作柴油发电机组时，要穿戴好劳动防护用品，如头盔、耳塞、护目镜、防护手套等。

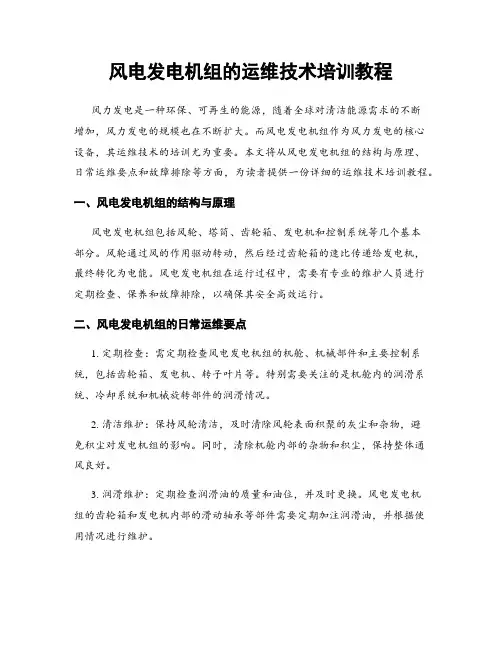

风电发电机组的运维技术培训教程风力发电是一种环保、可再生的能源，随着全球对清洁能源需求的不断增加，风力发电的规模也在不断扩大。

而风电发电机组作为风力发电的核心设备，其运维技术的培训尤为重要。

本文将从风电发电机组的结构与原理、日常运维要点和故障排除等方面，为读者提供一份详细的运维技术培训教程。

一、风电发电机组的结构与原理风电发电机组包括风轮、塔筒、齿轮箱、发电机和控制系统等几个基本部分。

风轮通过风的作用驱动转动，然后经过齿轮箱的速比传递给发电机，最终转化为电能。

风电发电机组在运行过程中，需要有专业的维护人员进行定期检查、保养和故障排除，以确保其安全高效运行。

二、风电发电机组的日常运维要点1. 定期检查：需定期检查风电发电机组的机舱、机械部件和主要控制系统，包括齿轮箱、发电机、转子叶片等。

特别需要关注的是机舱内的润滑系统、冷却系统和机械旋转部件的润滑情况。

2. 清洁维护：保持风轮清洁，及时清除风轮表面积聚的灰尘和杂物，避免积尘对发电机组的影响。

同时，清除机舱内部的杂物和积尘，保持整体通风良好。

3. 润滑维护：定期检查润滑油的质量和油位，并及时更换。

风电发电机组的齿轮箱和发电机内部的滑动轴承等部件需要定期加注润滑油，并根据使用情况进行维护。

4. 温度监测：对风电发电机组的关键部位，如齿轮箱内部、发电机的绕组和轴承等，进行温度监测，及时发现异常情况并采取相应措施。

5. 翻修更新：对于老化的风电发电机组，及时进行翻修和更新，更换老化的部件，保持设备的稳定性和安全性。

三、风电发电机组故障排除1. 叶片故障：如叶片损坏、变形或严重磨损。

可能原因包括风力过大、叶片结构缺陷或外力撞击等。

针对此类故障，需要调整叶轮位置或更换叶片。

2. 齿轮箱故障：如齿轮啮合不良、轴承损坏或润滑油温度异常。

可能原因包括齿轮磨损、润滑油不足或质量不合格等。

解决方法包括更换齿轮、修复或更换轴承，并注意及时更换润滑油。

3. 发电机故障：如电机绕组过热、电气连接故障或发电机输出电压异常。

2023发电机组培训资料•发电机组简介•发电机组操作和维护•发电机组故障诊断和排除•发电机组维修和保养目•发电机组安全使用和环境保护•发电机组在应急电源系统中的应用录01发电机组简介发电机组将机械能转化为电能，为各种设备和仪器提供电源。

提供电能在电网故障或中断时，发电机组可以作为备用电源，保证重要设备和设施的可靠运行。

保证可靠性发电机组的作用发电机组的种类以燃油为燃料，通过内燃机燃烧产生动力驱动发电机。

燃油发电机组燃气发电机组水轮发电机组风力发电机组以天然气、沼气等为燃料，通过燃气轮机驱动发电机。

利用水力驱动水轮机，进而驱动发电机。

利用风力驱动风轮机，进而驱动发电机。

结构发电机组主要由发动机、发电机、控制系统和辅助设备等组成。

工作原理发电机组的工作原理基于电磁感应定律，即当导线在磁场中运动时，会在导线中产生感应电流。

在发电机中，旋转的磁场会促使导线切割磁力线，从而产生电能。

并网运行发电机组并网运行是指将其接入电网，与电网同步运行，以实现电能的集中输送和分配。

并网运行需要满足一定的条件和操作规程，以确保电网的安全稳定运行。

发电机组的结构和工作原理02发电机组操作和维护1发电机组启动和停车操作23确认发电机组及其周围环境安全，检查润滑系统、冷却系统、燃油系统等是否正常。

启动准备手动或自动启动发电机组，观察启动过程，注意检查发动机运转是否正常，如有无异响、振动等。

启动步骤先切断负载，然后关闭发动机，注意检查发电机组是否完全停止，并做好记录。

停车操作03定期检查定期检查发电机组各部件，如轴承、密封件、电气连接等，确保其完好无损。

发电机组运行和维护保养01运行监控发电机组运行过程中，密切关注发动机、润滑系统、冷却系统等运行参数，做好记录。

02维护保养定期更换机油、空气滤清器，清理散热器等，保持设备清洁，确保发电机组正常运行。

故障诊断发电机组出现故障时，应先查明原因，一般可通过仪表检测、听诊、触觉等方法进行诊断。

01柴油发电机组基础知识Chapter柴油发电机组概述定义柴油发电机组是一种将柴油的化学能转化为电能的设备，由柴油机、发电机和控制系统组成。

应用领域广泛应用于工业、商业、农业、军事等领域，作为备用电源或移动电源。

分类根据功率大小、使用环境和用途不同，可分为陆用柴油发电机组、船用柴油发电机组、挂车式柴油发电机组等。

柴油发电机组工作原理发电机工作原理柴油机工作原理利用电磁感应原理，将机械能转化为电能。

控制系统工作原理柴油机主要部件发电机主要部件控制系统主要部件030201柴油发电机组主要部件及功能噪声和振动指柴油发电机组运行时产生的噪声和振动，是衡量其舒适性和环保性的重要指标。

指柴油发电机组单位时间内消耗的燃油量，是衡量其经济性的重要指标。

频率调整率指柴油发电机组在负载变化时输出频率的稳定程度。

额定功率指柴油发电机组在额定工况下电压调整率柴油发电机组性能指标02柴油发电机组安装与调试Chapter01020304选择平整、坚实、通风良好的场地，远离易燃易爆物品。

确定安装地点包括起重设备、扳手、螺丝刀、万用表等。

准备安装工具确认机组配件齐全，无损坏，符合设计要求。

检查机组配件遵守安全操作规程，佩戴安全防护用品。

注意安全事项安装前准备工作及注意事项安装柴油机和发电机安装机组底座连接燃油系统连接电气系统连接冷却系统柴油发电机组安装步骤与方法调试前检查项目及调试流程检查燃油系统检查冷却系统检查电气系统调试流程01020304问题问题问题问题常见问题分析与解决方案03柴油发电机组操作与维护保养Chapter启动前检查启动操作流程停止操作流程注意事项启动、停止操作流程及注意事项正常运行中监控与调整方法监控内容调整方法定期保养每运行500小时更换机油和机油滤清器；每运行1000小时检查并调整气门间隙；每运行2000小时更换燃油滤清器和冷却液。

日常维护每日检查机油、燃油、冷却液等液位；定期清洗空气滤清器和水箱散热器。

柴油发电机组培训课件目录•柴油发电机组概述•柴油发电机组性能参数•柴油发电机组选购与安装•柴油发电机组操作与维护•柴油发电机组并机运行技术•柴油发电机组安全管理与环保要求PART01柴油发电机组概述定义与工作原理定义柴油发电机组是一种将柴油的化学能转化为电能的设备，由柴油机驱动发电机运转产生电能。

工作原理柴油机通过压缩空气产生高温高压，使柴油自燃产生动力，驱动发电机旋转，通过电磁感应原理产生电能。

柴油机发电机控制系统冷却系统主要组成部分01020304包括气缸、活塞、曲轴、连杆、燃油系统等，是发电机组的动力来源。

由定子和转子组成，通过电磁感应原理将机械能转化为电能。

包括控制面板、传感器、执行器等，用于监测和控制发电机组的运行状态。

用于冷却柴油机和发电机，保证其在适宜的温度范围内工作。

应用领域及市场需求应用领域广泛应用于电力、通信、建筑、交通、军事等领域，是保障重要设施和应急备用电源的重要设备。

市场需求随着经济的发展和人民生活水平的提高，对电力供应的可靠性和稳定性要求越来越高，柴油发电机组的市场需求不断增长。

同时，环保和节能要求的提高也促进了柴油发电机组技术的不断升级和发展。

PART02柴油发电机组性能参数额定功率与备用功率额定功率指柴油发电机组在额定工况下，长期连续运行时所能输出的最大功率，是机组的重要性能指标之一。

备用功率指柴油发电机组在短时间内（通常为1小时）所能输出的最大功率，用于满足突发负载或应急情况的需求。

电压、频率及波形质量电压柴油发电机组输出电压的稳定性和调节范围是衡量其性能的重要指标，通常要求输出电压波动范围小、稳态电压调整率低。

频率柴油发电机组输出频率的稳定性和精度对于保证电力设备的正常运行至关重要，一般要求输出频率在50Hz或60Hz附近波动，且波动范围小。

波形质量柴油发电机组输出电压波形的正弦度、畸变率等特性对于保证电力设备的正常运行和延长使用寿命具有重要意义。

燃油消耗率与排放指标燃油消耗率指柴油发电机组在单位时间内所消耗的燃油量，是衡量机组经济性能的重要指标之一。

发电机组培训资料一、发电机组简介发电机组是通过内燃机或者涡轮机驱动发电机，将机械能转变为电能的装置。

它在电力供应领域起着重要的作用。

本文将介绍发电机组的工作原理、组成部分以及常见故障和维护方法。

二、发电机组工作原理发电机组的工作原理基于法拉第定律，即通过磁场的变化产生感应电动势。

具体来说，发电机组的转子通过内燃机或者涡轮机转动，使得转子上的线圈与定子上的线圈产生磁场的相互作用，从而产生感应电动势。

通过电磁感应的原理，机械能转变成电能。

三、发电机组的组成部分1. 内燃机或涡轮机：内燃机或涡轮机是发电机组的动力源，主要驱动发电机的转子转动。

2. 发电机：发电机是将机械能转变为电能的核心部件。

它由定子和转子组成，其中定子是不动的线圈，转子是旋转的磁铁。

3. 控制系统：控制系统用于调节发电机组的运行状态，包括启动、停止、调节负载等功能。

4. 冷却系统：发电机组工作时会产生大量的热量，冷却系统用于散热，保证发电机组的稳定运行。

5. 燃料系统：燃料系统用于内燃机的燃烧，提供动力源。

6. 排气系统：排气系统用于排出内燃机燃烧产生的废气。

四、发电机组常见故障和维护方法1. 过载：发电机组在负载过大时容易出现过载故障。

此时需要检查负载是否超过额定容量，并及时减少负载或增加发电机组容量。

2. 励磁系统故障：励磁系统是控制发电机电压的重要部分，故障会导致电压不稳定。

维护方法包括检查励磁线圈的接触是否良好，维护电压调节器等。

3. 燃烧问题：内燃机在燃烧时可能出现问题，如点火不良、燃料供应不足等。

维护方法包括检查火花塞、燃料管路等。

4. 冷却系统故障：冷却系统故障会导致发电机组过热，影响正常运行。

维护方法包括检查散热器、冷却液等。

5. 油耗增加：发电机组油耗增加可能是由于磨损、积碳等原因导致。

维护方法包括定期更换机油、清洗积碳等。

六、总结发电机组是现代电力供应领域不可或缺的设备。

理解发电机组的工作原理、组成部分以及常见故障和维护方法对于保证发电机组的高效运行至关重要。
