柴油发电机组选型培训资料

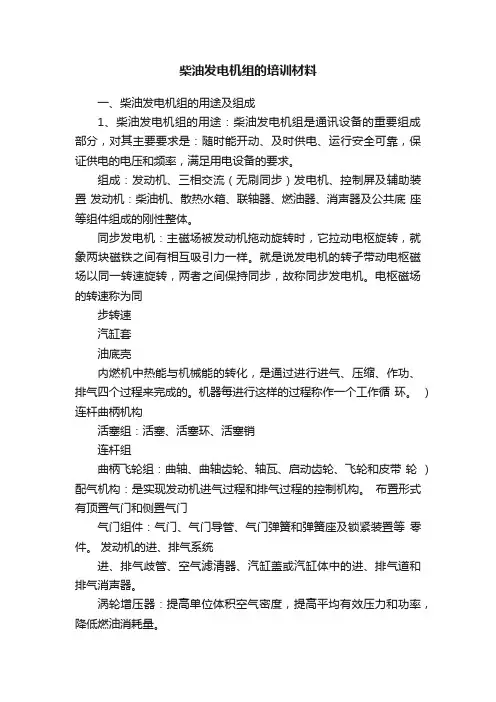

柴油发电机组的培训材料一、柴油发电机组的用途及组成1、柴油发电机组的用途：柴油发电机组是通讯设备的重要组成部分，对其主要要求是：随时能开动、及时供电、运行安全可靠，保证供电的电压和频率，满足用电设备的要求。

组成：发动机、三相交流（无刷同步）发电机、控制屏及辅助装置发动机：柴油机、散热水箱、联轴器、燃油器、消声器及公共底座等组件组成的刚性整体。

同步发电机：主磁场被发动机拖动旋转时，它拉动电枢旋转，就象两块磁铁之间有相互吸引力一样。

就是说发电机的转子带动电枢磁场以同一转速旋转，两者之间保持同步，故称同步发电机。

电枢磁场的转速称为同步转速汽缸套油底壳内燃机中热能与机械能的转化，是通过进行进气、压缩、作功、排气四个过程来完成的。

机器每进行这样的过程称作一个工作循环。

）连杆曲柄机构活塞组：活塞、活塞环、活塞销连杆组曲柄飞轮组：曲轴、曲轴齿轮、轴瓦、启动齿轮、飞轮和皮带轮）配气机构：是实现发动机进气过程和排气过程的控制机构。

布置形式有顶置气门和侧置气门气门组件：气门、气门导管、气门弹簧和弹簧座及锁紧装置等零件。

发动机的进、排气系统进、排气歧管、空气滤清器、汽缸盖或汽缸体中的进、排气道和排气消声器。

涡轮增压器：提高单位体积空气密度，提高平均有效压力和功率，降低燃油消耗量。

分低增压：<1.7（指出口与进口压力比）中增压:=1.7—2.5 高增压 >2.5 2. 3. O电能采用中冷降低气体的温度。

4.）供油系统作用：根据工作要求，定时定量定压将雾化良好的柴油按一定喷油规律喷入汽缸，并使之与空气迅速良好的混合燃烧。

组成：油箱，燃油泵，柴油粗精滤清器，喷油泵，喷油器，燃烧室，油管。

选择柴油型号根据季节变化来定。

发动机转速调整分为：机械调速和电子调速。

机械调速又分为：离心式、气动式、液压式。

问题：A.飞轮转不启动原因：⑴柴油供不上（管道有气，管道漏气，管道堵塞，滤清器堵）⑵电磁阀没有打开。

⑶喷油泵不喷油。

柴油发电机组的培训材料第一部分：基础知识一、柴油发电机组的定义和工作原理二、柴油发电机组的分类根据用途和功能不同，柴油发电机组可以分为紧急电源发电机组、备用电源发电机组和主电源发电机组。

三、柴油发电机组的结构与组成1.柴油机：主要由发动机本体、曲轴机构、气缸机构、供油系统、冷却系统、起动系统等组成。

2.发电机：主要由定子、转子、定转子之间的绝缘层、接线端子、外壳和水扇等部分组成。

3.调速系统：主要由调速阀、速度控制器、调速电机等组成，用于维持柴油机在额定转速范围内运行稳定。

4.冷却系统：用于保持柴油机工作温度适宜，通常由散热器、泵、风扇等组件组成。

5.排烟系统：用于排出柴油机工作产生的废气，主要由排气管、消声器等构成。

6.控制系统：主要由仪表、控制器、传感器、保护装置等组成，用于对柴油发电机组进行监控和保护。

第二部分：操作指南一、柴油发电机组的日常操作1.确保发电机组处于合适的通风条件下，避免发热设备太近。

2.检查柴油油箱是否有足够的燃油，并定期清洗油箱过滤器。

3.检查发电机组各部分的油液、冷却液和润滑液是否充足，必要时进行添加和更换。

4.定期检查柴油机的进气、排气和供油系统，确保其正常运行。

5.启动发电机组前，检查电气部分是否正常，包括电缆、接线端子等。

6.启动发电机组时，先将其调至空载状态，再逐渐提高负荷，避免过载。

7.关闭发电机组时，应逐渐减小负荷并等待冷却后再停机。

二、柴油发电机组的故障处理1.发电机运行不正常时，先检查燃油供应是否正常，燃油滤清器是否堵塞，燃油管路是否泄漏。

2.柴油机无法启动时，检查起动系统是否正常，电池电量是否充足，喷油器是否工作。

3.发动机噪音过大时，检查排气系统是否堵塞，气缸垫片是否老化。

4.柴油发电机组无法正常输出电压时，检查发电机的定子和转子是否有电气故障。

第三部分：安全注意事项一、柴油发电机组的安全操作1.在操作柴油发电机组时，要穿戴好劳动防护用品，如头盔、耳塞、护目镜、防护手套等。

一、柴油发电机组的用途及组成1、柴油发电机组的用途：柴油发电机组是通讯设备的重要组成 部分，对其主要要求是：随时能开动、及时供电、运行安全可靠，保 证供电的电压和频率，满足用电设备的要求。

组成：发动机、三相交流（无刷同步）发电机、控制屏及辅助装置 发动机：柴油机、散热水箱、联轴器、燃油器、消声器及公共底 座等组件组成的刚性整体。

同步发电机：主磁场被发动机拖动旋转时，它拉动电枢旋转，就 象两块磁铁之间有相互吸引力一样。

就是说发电机的转子带动电枢磁 场以同一转速旋转，两者之间保持同步，故称同步发电机。

电枢磁场 的转速称为同步转速汽缸套油底壳内燃机中热能与机械能的转化，是通过进行进气、压缩、作功、 排气四个过程来完成的。

机器每进行这样的过程称作一个工作循 环。

）连杆曲柄机构活塞组：活塞、活塞环、活塞销连杆组曲柄飞轮组：曲轴、曲轴齿轮、轴瓦、启动齿轮、飞轮和皮带 轮 ）配气机构：是实现发动机进气过程和排气过程的控制机构。

布置形式有顶置气门和侧置气门气门组件：气门、气门导管、气门弹簧和弹簧座及锁紧装置等 零件。

发动机的进、排气系统进、排气歧管、空气滤清器、汽缸盖或汽缸体中的进、排气道和 排气消声器。

涡轮增压器：提高单位体积空气密度，提高平均有效压力和功率， 降低燃油消耗量。

分低增压：<1.7（指出口与进口压力比）中增压:=1.7—2.5 高增 压 >2.5 2. 3. O电能采用中冷降低气体的温度。

4.）供油系统作用：根据工作要求，定时定量定压将雾化良好的柴油按一定喷油规律喷入汽缸，并使之与空气迅速良好的混合燃烧。

组成：油箱，燃油泵，柴油粗精滤清器，喷油泵，喷油器，燃烧室，油管。

选择柴油型号根据季节变化来定。

发动机转速调整分为：机械调速和电子调速。

机械调速又分为：离心式、气动式、液压式。

问题：A.飞轮转不启动原因：⑴柴油供不上（管道有气，管道漏气，管道堵塞，滤清器堵）⑵电磁阀没有打开。

⑶喷油泵不喷油。

柴油发电机培训资料第一章发电机组部分发电机在目前品牌众多，比较出名的有: 美国康明斯 (cummins) 、英国劳斯莱斯( 又名珀琼斯 Perkins) 、日本三菱 (MITSUBISHI)、美国卡特彼勒 (CATERPILLAR)、美国底特律 (Detroit) 、德国的道依茨 (Deutz) 、斯堪尼亚 (Sxania) 、瑞典的沃尔沃 ( 又名富豪， VOLVO)、日本的日野 (Hino) 、德国的奔驰 (Benz/MTU)、日本的日产 ( 又名尼桑 Nissan) 、日本的五十铃 (ISUZU) 、意大利的依维柯 (Iveco) 、日本的小松(Komatsu) 、日本的羊马 (YANMAR)、美国的科勒 ( 又名底特律， KOHLER)、德国的曼 ( 低速机 Man)、英国的多盟 ( 低速机 Dorman)。

其中“康明斯”在东南亚占有相当大的销售市场，特别是在珠江三角洲( 大概有 65%的市场占有率 ) ，其次分别是“劳斯莱斯”、“三菱”、“卡特彼勒”、“沃尔沃”等。

发电机组从结构上可以分为: 引擎 ( 发电机 ) 和电球 ( 电机 ) 两大部分，或分为 : 引擎 ( 发电机 ) 、电球 ( 电机 ) 和控制屏 ( 控制箱 ) 三大部分。

发电机组从转速可分为 : 低速机 (350r/min左右)、中速机(650r/min左右)、高速机 (1500r/min左右)。

发电机组从频率上可分为:50 赫兹 (HZ) 发电机和 60 赫兹 (HZ) 发电机两种。

发电机组从能量上可分为: 核、水力、风力、火力。

其中火力又分为煤、柴油、汽油、煤气。

我们现在经营的发电机主要是柴油机发电机。

柴油又分轻质柴油(0# 柴油，常用于高速柴油机) 和重油 (120# 、180#柴油，常用于中速柴油机和低速柴油机)。

第一节高速柴油发电机组高速柴油发电机转速在1500r/min 左右，常见有 1500r/min(50HZ) 和1800r/min(60HZ) ，对柴油的质量要求较高 ( 通常采用 0#柴油，也叫轻质油 ); 其优点 :?机型轻巧，使用面积小;? 安装操作简单;? 投入成本低; 其缺点:? 零件往复运动频率高，金属表面磨损高，主要运动件设使用寿命在 8000-20000 小时之间 ;? 中、大修间隔期短，通常中修在8000 小时左右，大修在12000 小时左右 ;? 发电成本较高 ;1、康明斯及配件1) 公司概况 : 美国康明斯公司成立于公元1911 年，并天 1919 年生产出第一种系列单汽油类动性引擎，马力为1、3、5、6、8HP，转速 500 及 600 转之低速引擎，开始奠定日后成功的基础，现今已成为全世界200 匹马力以上的首位制造商，供应全球各种不同设备厂商配套销售。

资料范本本资料为word版本，可以直接编辑和打印，感谢您的下载柴油机全套培训资料地点：__________________时间：__________________说明：本资料适用于约定双方经过谈判，协商而共同承认，共同遵守的责任与义务，仅供参考，文档可直接下载或修改，不需要的部分可直接删除，使用时请详细阅读内容一、培训计划表柴油发电机组设备的组成及结构介绍描述：柴油发电机的基本结构是由柴油机和发电机组成，柴油机作动力带动发电机发电；柴油发电机组的特点：单机容量等级多：几KW～几千KW，⑵ 配套设备少，安装地点灵活，占地面积小无须水坝、锅炉；冷却水少；不与电网并联，⑶ 热效率高，燃油消耗低，柴油机：30-46%；蒸汽机20-40%；燃气轮机：20-30%，⑷ 启动迅速，可快速达到全功率：min等级，⑸ 维护简单；⑹ 建设成本低：风电/水电/太阳能/核电/火电，柴油机的工作原理、结构、特点与性能：柴油机的基本结构：它由气缸、活塞、气缸盖、进气门、排气门、活塞销、连杆、曲轴、轴承和飞轮等构件构成。

柴油发电机组的柴油机一般是单缸或多缸四行程的柴油机，下面我只说说单缸四行程柴油机的工作基本原理：柴油机起动是通过人力或其它动力转动柴油机曲轴使活塞在顶部密闭的气缸中作上下往复运动。

活塞在运动中完成四个行程：进气行程、压缩行程、燃烧和作功（膨胀）行程及排气行程。

当活塞由上向下运动时进气门打开，经空气滤清器过滤的新鲜空气进入气缸完成进气行程。

活塞由下向上运动，进排气门都关闭，空气被压缩，温度和压力增高，完成压缩过程。

活塞将要到达最顶点时，喷油器把经过滤的燃油以雾状喷入燃烧室中与高温高压的空气混合立即自行着火燃烧，形成的高压推动活塞向下作功，推动曲轴旋转，完成作功行程。

作功行程完了后，活塞由下向上移动，排气门打开排气，完成排气行程。

每个行程曲轴旋转半圈。

经若干工作循环后，柴油机在飞轮的惯性下逐渐加速进入工作，柴油机曲轴旋转便带动发电机转动发电。

01柴油发电机组基础知识Chapter柴油发电机组概述定义柴油发电机组是一种将柴油的化学能转化为电能的设备，由柴油机、发电机和控制系统组成。

应用领域广泛应用于工业、商业、农业、军事等领域，作为备用电源或移动电源。

分类根据功率大小、使用环境和用途不同，可分为陆用柴油发电机组、船用柴油发电机组、挂车式柴油发电机组等。

柴油发电机组工作原理发电机工作原理柴油机工作原理利用电磁感应原理，将机械能转化为电能。

控制系统工作原理柴油机主要部件发电机主要部件控制系统主要部件030201柴油发电机组主要部件及功能噪声和振动指柴油发电机组运行时产生的噪声和振动，是衡量其舒适性和环保性的重要指标。

指柴油发电机组单位时间内消耗的燃油量，是衡量其经济性的重要指标。

频率调整率指柴油发电机组在负载变化时输出频率的稳定程度。

额定功率指柴油发电机组在额定工况下电压调整率柴油发电机组性能指标02柴油发电机组安装与调试Chapter01020304选择平整、坚实、通风良好的场地，远离易燃易爆物品。

确定安装地点包括起重设备、扳手、螺丝刀、万用表等。

准备安装工具确认机组配件齐全，无损坏，符合设计要求。

检查机组配件遵守安全操作规程，佩戴安全防护用品。

注意安全事项安装前准备工作及注意事项安装柴油机和发电机安装机组底座连接燃油系统连接电气系统连接冷却系统柴油发电机组安装步骤与方法调试前检查项目及调试流程检查燃油系统检查冷却系统检查电气系统调试流程01020304问题问题问题问题常见问题分析与解决方案03柴油发电机组操作与维护保养Chapter启动前检查启动操作流程停止操作流程注意事项启动、停止操作流程及注意事项正常运行中监控与调整方法监控内容调整方法定期保养每运行500小时更换机油和机油滤清器；每运行1000小时检查并调整气门间隙；每运行2000小时更换燃油滤清器和冷却液。

日常维护每日检查机油、燃油、冷却液等液位；定期清洗空气滤清器和水箱散热器。

资料柴油发电机组选型培训资料柴油发电机组选型钱斌/DavidQianNov26th2022发电机组选型能为用户选择适合特定工作要求的发电机组正确的选型的机组:–分析和理解客户的需求–对发电机组功率的认识–对于各种不同类型负载及其对发电机组影响的理解原则:1.发电机组的连续运行功率大于或等于负载的稳定功率2.发电机组的启动视在功率大于或等于负载的最大启动视在功率为何说选型很重要一台发电机组在以下方面有限制:––––––有功功率无功功率启动异步电动机能力输出电流输出电压环境(环境温度,海拔,湿度等)发电机组在实际工作环境下必须有足够的功率启动负载正确的选型是根据不同的应用场合选择最佳的发电机组因此，是否正确选择了机组不仅是经济性的问题,更涉及到负载设备能否正常运行的问题选型步骤数据收集–从用户那收集必要的数据–定义和理解负载类型并且知道它们是如何应用到发电机组上的选型方法–经验法–选型表选择适合的发电机组如果在特殊的工作环境下使用机组,机组将降功率使用数据收集影响发电机组功率的因素●负载的类型●负载的启动方式●负载启动先后顺序●环境影响下的功率衰减数据收集负载的类型阻性负载–白炽灯感性负载–电机非线性负载–VFD–UPS数据收集负载类型阻性负载功率因数=1kW=kVA无启动视在功率影响电压和频率恢复时间较短负载的功率=需要的发电机组功率阻性负载特性电流和电压同相数据收集负载类型感性负载包括电机,线圈灯功率因数<1kVA>kW需要考虑启动视在功率电压和频率恢复时间较长对电感式负载，计算发电机组功率时需要考虑不同的启动方式感性负载电机启动电机时需要更多的功率运行功率因数通常为0.8.启动时功率因数可能降至0.3启动时的浪涌电流运行kW=运行kVA某运行PF(常用为0.8)SkVA:启动视在功率.感性负载特性在纯感性负载电路中,电流滞后电压90°数据收集负载类型非线性负载包括不间断电源(UPS),变速驱动(VSD)和补偿电容容性负载特性在纯容性负载特性中,电流超前电压90o功率因数功率因数是衡量电路是感性还是容性的标准PF=kW/kVA功率因数可以理解为从电能到机。

1.柴油发电机组设备的组成及结构介绍描述：柴油发电机的基本结构是由柴油机和发电机组成，柴油机作动力带动发电机发电；柴油发电机组的特点：单机容量等级多：几KW～几千KW，⑵配套设备少，安装地点灵活，占地面积小无须水坝、锅炉；冷却水少；不与电网并联，⑶热效率高，燃油消耗低，柴油机：30-46%；蒸汽机20-40%；燃气轮机：20-30%，⑷启动迅速，可快速达到全功率：min等级，⑸维护简单；⑹建设成本低：风电/水电/太阳能/核电/火电，2.柴油机的工作原理、结构、特点与性能：柴油机的基本结构：它由气缸、活塞、气缸盖、进气门、排气门、活塞销、连杆、曲轴、轴承和飞轮等构件构成。

柴油发电机组的柴油机一般是单缸或多缸四行程的柴油机，下面我只说说单缸四行程柴油机的工作基本原理：柴油机起动是通过人力或其它动力转动柴油机曲轴使活塞在顶部密闭的气缸中作上下往复运动。

活塞在运动中完成四个行程：进气行程、压缩行程、燃烧和作功（膨胀）行程及排气行程。

当活塞由上向下运动时进气门打开，经空气滤清器过滤的新鲜空气进入气缸完成进气行程。

活塞由下向上运动，进排气门都关闭，空气被压缩，温度和压力增高，完成压缩过程。

活塞将要到达最顶点时，喷油器把经过滤的燃油以雾状喷入燃烧室中与高温高压的空气混合立即自行着火燃烧，形成的高压推动活塞向下作功，推动曲轴旋转，完成作功行程。

作功行程完了后，活塞由下向上移动，排气门打开排气，完成排气行程。

每个行程曲轴旋转半圈。

经若干工作循环后，柴油机在飞轮的惯性下逐渐加速进入工作，柴油机曲轴旋转便带动发电机转动发电。

柴油机的技术特点：⑴发出50Hz的交流电，机组转速只能是3000、1500、1000、750、500、375、300rpm；⑵输出电压为400/230V，频率50Hz，PF=0.8，⑶功率变化范围大：0.5kW-10000kW，12-1500kW为移动电站、备用电源，⑷装有调速装置，以保持频率稳定；⑸自动化程度高：具有自启动、自动加载、自动报警、自动保护功能；柴油发电机组的主要电气性能指标：⑴空载电压整定范围：为Un的95%～105%，⑵冷热态电压变化：±2%～±5%，⑶稳态电压调整率：±（1～3）%（负载变化），⑷稳态频率调整率：±（0.5～3）%（同上），⑸电压畸变率：≤10%，⑹电压波动率和频率波动率：负载不变时，⑺容许不对称负载：≤±5%3.发电机的工作原理、结构、特点与性能：发电机以三相同步电机为主，主要由主定子、主转子、励磁定子、励磁转子、旋转整流器及自动稳压器等部分组成发电机有直流发电机和交流发电机。

柴油发电机组培训课件目录•柴油发电机组概述•柴油发电机组性能参数•柴油发电机组选购与安装•柴油发电机组操作与维护•柴油发电机组并机运行技术•柴油发电机组安全管理与环保要求PART01柴油发电机组概述定义与工作原理定义柴油发电机组是一种将柴油的化学能转化为电能的设备，由柴油机驱动发电机运转产生电能。

工作原理柴油机通过压缩空气产生高温高压，使柴油自燃产生动力，驱动发电机旋转，通过电磁感应原理产生电能。

柴油机发电机控制系统冷却系统主要组成部分01020304包括气缸、活塞、曲轴、连杆、燃油系统等，是发电机组的动力来源。

由定子和转子组成，通过电磁感应原理将机械能转化为电能。

包括控制面板、传感器、执行器等，用于监测和控制发电机组的运行状态。

用于冷却柴油机和发电机，保证其在适宜的温度范围内工作。

应用领域及市场需求应用领域广泛应用于电力、通信、建筑、交通、军事等领域，是保障重要设施和应急备用电源的重要设备。

市场需求随着经济的发展和人民生活水平的提高，对电力供应的可靠性和稳定性要求越来越高，柴油发电机组的市场需求不断增长。

同时，环保和节能要求的提高也促进了柴油发电机组技术的不断升级和发展。

PART02柴油发电机组性能参数额定功率与备用功率额定功率指柴油发电机组在额定工况下，长期连续运行时所能输出的最大功率，是机组的重要性能指标之一。

备用功率指柴油发电机组在短时间内（通常为1小时）所能输出的最大功率，用于满足突发负载或应急情况的需求。

电压、频率及波形质量电压柴油发电机组输出电压的稳定性和调节范围是衡量其性能的重要指标，通常要求输出电压波动范围小、稳态电压调整率低。

频率柴油发电机组输出频率的稳定性和精度对于保证电力设备的正常运行至关重要，一般要求输出频率在50Hz或60Hz附近波动，且波动范围小。

波形质量柴油发电机组输出电压波形的正弦度、畸变率等特性对于保证电力设备的正常运行和延长使用寿命具有重要意义。

燃油消耗率与排放指标燃油消耗率指柴油发电机组在单位时间内所消耗的燃油量，是衡量机组经济性能的重要指标之一。

柴油发电机组培训教材一、机组主要参数：机组名称：自动快速启动柴油发电机组机组型式：柴油机：曼海姆TBD620V12发电机：麦格特MWL48F配套发电机1.型号：麦格特MWL48F（无刷、自励）2.常载额定功率： 1200kW；备用功率1320kW3.额定电压： 400V4.备用电流： 2381A5.额定频率： 50Hz6.额定功率因数： 0.8（滞后）7.效率：≥97%8.相数及接地方式: 三相、中性点直接接地9.励磁方式：无刷励磁、强励倍数2；反应速度：＜0.05s10.极数： 4极11.绝缘等级： H级12.过载能力： 2倍额定电流历时2分钟13.防护等级：不低于IP2214.短路能力：（3-5）倍额定电流持续5秒配套柴油机（河柴重工生产）1.型号：曼海姆TBD620V122.功率: 1524 KW3.额定转速： 1500r/min4.冷却方式：闭式循环带水—空气热交换器5.起动方式：直流电启动（自带蓄电池组及充电器）6.燃油消耗: 289L/H二、柴油发电机的功能要求1.自启动功能在电厂的全厂停电事故中, 柴油发电机能够快速自启动带负载运行, 接启动指令后在10秒内一次启动成功, 在60秒内实现一个自启动循环（即三次启动）。

若自启动连续三次失败, 则发出停机信号, 并闭锁自启动回路。

柴油发电机自启动成功的定义是: 柴油发电机在额定转速, 发电机在额定电压下稳定运行2～3秒, 并具备加载条件。

柴油发电机自启动成功后, 保安负荷分级投入，允许首次加载不小于50%额定负载(感性)。

在接到启动指令后的15秒内带满负载(感性)运行, 并在负载容量不低于20%时, 允许长期稳定运行。

柴油发电机能在功率因数为0.8的额定负载下, 稳定运行12小时中, 允许1小时1.1倍的过载运行, 并在24小时内, 允许出现上述过载运行两次。

发电机允许20秒的2倍过载运行。

柴油发电机的空载电压整定范围为95-105%Ue, 线电压波形正弦畸变率不大于±1%。
