螺纹标准大全1 （总16页）本页仅作为文档封面，使用时可以删除This document is for reference only-rar21 year.March螺纹标准大全英制圆柱管螺纹(BSPP)常用规格-41/479-63/8F9-81/2”・14-123/474-16r-u-20美制圆锥管螺纹(NPT)1/8"・2741/4/#-1843/8”・181/2W-143/4F4r-n(i/2y,标签:螺纹大全quot规格JICNPT螺纹PT螺纹G螺纹和公制螺纹的区别NPT, PT, G都是管螺纹.NPT是National (American) Pipe Thread的缩写，属于美国标准的60度锥管螺纹,用于北美地区.国家标准可查阅GB/T12716-1991PT是Pipe Thread的缩写，是55度密封圆锥管螺纹，属惠氏螺纹家族，多用于欧洲及英联邦国家.常用于水及煤气管行业，锥度规定为1:16.国家标准可查阅GB/T7306-2000G是55度非螺纹密封管螺纹，属惠氏螺纹家族.标记为G代表圆柱螺纹.国家标准可查阅GB/T7307-2001另外螺纹中的1/4、1/2、1/8标记是指螺纹尺寸的直径，单位是英吋•行内人通常用分来称呼螺纹尺寸，一吋等于8分，1/4吋就是2分，如此类推・G就是管螺纹的统称(Guan), 55, 60度的划分属于功能性的，俗称管圆。
即螺纹由一圆柱面加工而成。
ZG俗称管锥，即螺纹山一圆锥面加工而成，一般的水管接头都是这样的，国标标注为Rc公制螺纹用螺距来表示，美英制螺纹用每英寸内的螺纹牙数来表示，这是它们最大的区别，公制螺纹是60度等边牙型，英制螺纹是等腰55度牙型，美制螺纹60度。
公制螺纹用公制单位，美英制螺纹用英制单位。
管螺纹主要用来进行管道的连接，其内外螺纹的配合紧密，有直管与锥管两种。
公称直径是指所连接的管道直径，显然螺纹直径比公称直径大。
1/4, 1/2, 1/8是英制螺纹的公称直径，单位是英寸。
螺纹简介：1.1螺纹的起源一般认为，阿基米德（公元前287-212年）是首先将螺纹用于工业目的，即将低处的水移到高处的一种工具。
1659年法国人贝兹逊发明螺纹切割机；其后，经过英国的威阿特、亨利•莫斯列，到其子弟约瑟夫•惠氏于1841年才统一原本混乱的螺纹，促进螺纹制品的全球普及；因此，惠氏螺纹也随英国工业的发达而广泛传播世界。
美制螺纹依据塞勒氏螺纹（Seller's thread）而问世于1924年；二次世界大战中，美国、英国、加拿大三国协定发展成统一制螺纹Unified thread。
随着国际交流的频繁，1947年成立的ISO国际标准化组织（International standard organization)成为推动国际标准化的重要力量。
1.2螺纹概述按用途分类，可分为紧固螺纹、密封螺纹、传动螺纹、管螺纹、专用螺纹。

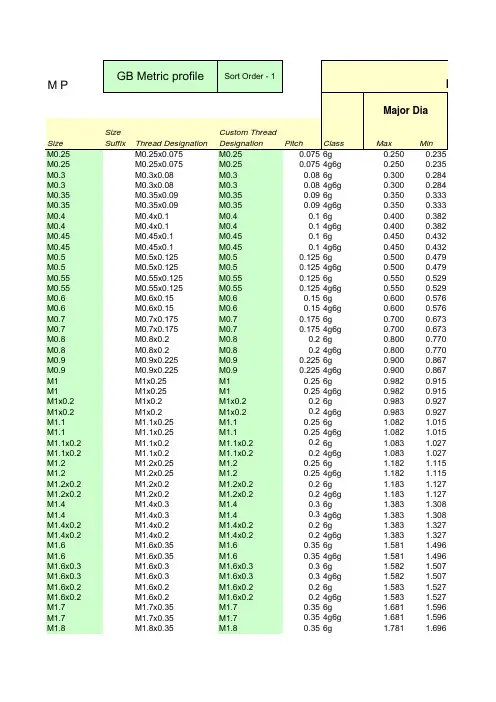

1.3螺纹的分类A、公制螺纹表示螺纹的记号为M,公称直径d或D与螺距P是以mm毫米来标识，螺纹牙尖角为60度。
这是我国GB标准所规定使用的螺纹，也是常见到的。
B、英美制统一螺纹表示螺纹的记号为U,公称直径d或D为英寸，螺距是以每英寸（25.4mm）的牙树来标识，螺纹牙尖角为60度。
这是通俗成为美制规格的螺纹。
C、惠氏螺纹表示螺纹的记号为W，螺纹直径为英寸，螺距以每英寸（25.4mm）的牙树来标识，螺纹牙尖角为55度。
这是英国采用的标准，牙尖角有点特殊的螺纹。
D、管用螺纹主要指英国BSP螺纹系统，用在管接头，分为推拔螺纹（记号为PT）和平和螺纹（记号为PS），牙尖角为55度，螺距以每英寸（25.4mm）的牙树来标识；公称方法依据所配的钢管的公称方法（英寸），因此，实际的螺纹外径与公称直径不同。
E、自行车用螺纹表示螺纹的记号为BC,螺纹的牙尖角为60度，一般用的公称直径为英寸，轮辐用的公称直径为mm，螺距是以每25.4mm的牙树来标识。
F、缝纫机用螺纹表示螺纹的记号为SM，为缝纫机专用螺纹，牙尖角为60度，公称直径为英寸，螺距是以每25.4mm的牙树来标识。

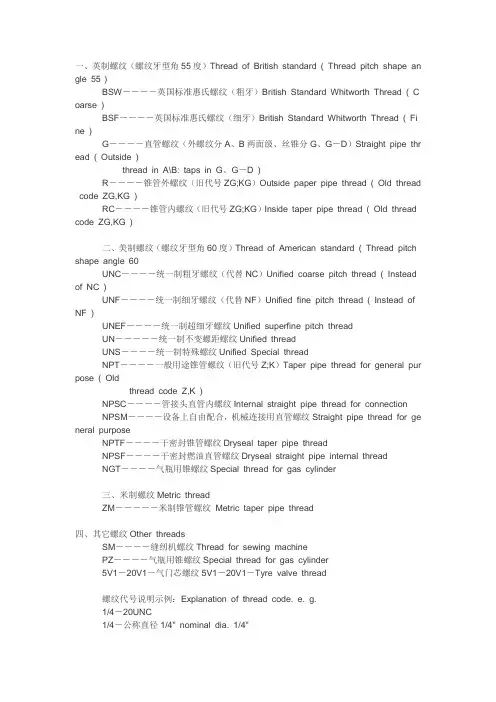

一、英制螺纹（螺纹牙型角55度）Thread of British standard ( Thread pitch shape an gle 55°)BSW－－－－英国标准惠氏螺纹（粗牙）British Standard Whitworth Thread ( C oarse )BSF－－－－英国标准惠氏螺纹（细牙）British Standard Whitworth Thread ( Fi ne )G－－－－直管螺纹（外螺纹分A、B两面级、丝锥分G、G－D）Straight pipe thr ead ( Outside )thread in A\B: taps in G、G－D )R－－－－锥管外螺纹（旧代号ZG;KG）Outside paper pipe thread ( Old thread code ZG,KG )RC－－－－锥管内螺纹（旧代号ZG;KG）Inside taper pipe thread ( Old thread code ZG,KG )二、美制螺纹（螺纹牙型角60度）Thread of American standard ( Thread pitch shape angle 60°UNC－－－－统一制粗牙螺纹（代替NC）Unified coarse pitch thread ( Instead of NC )UNF－－－－统一制细牙螺纹（代替NF）Unified fine pitch thread ( Instead of NF )UNEF－－－－统一制超细牙螺纹Unified superfine pitch threadUN－－－－－统一制不变螺距螺纹Unified threadUNS－－－－统一制特殊螺纹Unified Special threadNPT－－－－一般用途锥管螺纹（旧代号Z;K）Taper pipe thread for general pur pose ( Oldthread code Z,K )NPSC－－－－管接头直管内螺纹Internal straight pipe thread for connectionNPSM－－－－设备上自由配合，机械连接用直管螺纹Straight pipe thread for ge neral purposeNPTF－－－－干密封锥管螺纹Dryseal taper pipe threadNPSF－－－－干密封燃油直管螺纹Dryseal straight pipe internal threadNGT－－－－气瓶用锥螺纹Special thread for gas cylinder三、米制螺纹Metric threadZM－－－－－米制锥管螺纹Metric taper pipe thread四、其它螺纹Other threadsSM－－－－缝纫机螺纹Thread for sewing machinePZ－－－－气瓶用锥螺纹Special thread for gas cylinder5V1－20V1－气门芯螺纹5V1－20V1－Tyre valve thread螺纹代号说明示例：Explanation of thread code. e. g.1/4－20UNC1/4－公称直径1/4" nominal dia. 1/4"20－每寸20牙twenty teeth per inchUNC－美标统一制粗牙螺纹unified coarse pitch threadNPT为60度牙型角锥管螺纹,R为55度牙型角螺纹密封的管螺纹,R为圆柱外螺纹,RC为圆锥内螺纹,Z为标准锥管螺纹.NPT为60度牙型角锥管螺纹用螺纹密封的管螺纹其标记及各种螺纹的特征代号规定如下：Rc—圆锥内螺纹Rp—与圆锥外螺纹配合的圆柱内螺纹R—圆锥外螺纹G螺纹表示非螺纹密封的管螺纹BSP为英制管螺纹总体代号，但是分为三种BSPP、BSPT和BSPF。

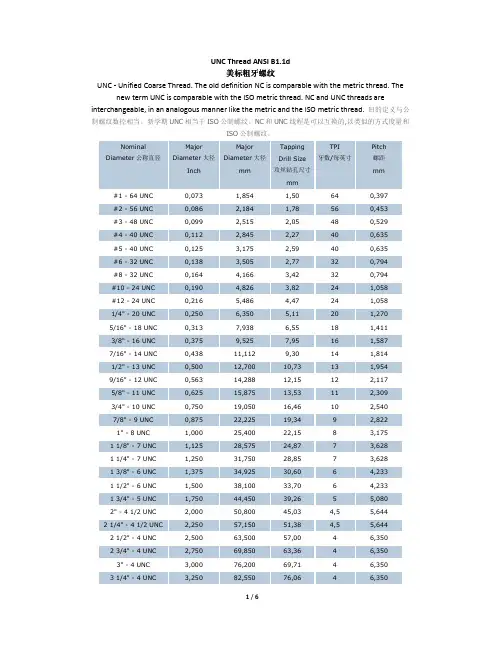

UNC Thread ANSI B1.1d美标粗牙螺粗牙螺纹纹UNC - Unified Coarse Thread. The old definition NC is comparable with the metric thread. The new term UNC is comparable with the ISO metric thread. NC and UNC threads are interchangeable, in an analogous manner like the metric and the ISO metric thread.旧的定义与公制螺纹数控相当。
新学期UNC相当于ISO公制螺纹。
NC和UNC线程是可以互换的,以类似的方式度量和ISO公制螺纹。
Nominal Diameter公称直径MajorDiameter大径InchMajorDiameter大径mmTappingDrill Size攻丝钻孔尺寸mmTPI牙数/每英寸Pitch螺距mm#1 - 64 UNC 0,073 1,854 1,50 64 0,397 #2 - 56 UNC 0,086 2,184 1,78 56 0,453 #3 - 48 UNC 0,099 2,515 2,05 48 0,529 #4 - 40 UNC 0,112 2,845 2,27 40 0,635 #5 - 40 UNC 0,125 3,175 2,59 40 0,635 #6 - 32 UNC 0,138 3,505 2,77 32 0,794 #8 - 32 UNC 0,164 4,166 3,42 32 0,794 #10 - 24 UNC 0,190 4,826 3,82 24 1,058 #12 - 24 UNC 0,216 5,486 4,47 24 1,058 1/4" - 20 UNC 0,250 6,350 5,11 20 1,270 5/16" - 18 UNC 0,313 7,938 6,55 18 1,411 3/8" - 16 UNC 0,375 9,525 7,95 16 1,587 7/16" - 14 UNC 0,438 11,112 9,30 14 1,814 1/2" - 13 UNC 0,500 12,700 10,73 13 1,954 9/16" - 12 UNC 0,563 14,288 12,15 12 2,117 5/8" - 11 UNC 0,625 15,875 13,53 11 2,309 3/4" - 10 UNC 0,750 19,050 16,46 10 2,540 7/8" - 9 UNC 0,875 22,225 19,34 9 2,822 1" - 8 UNC 1,000 25,400 22,15 8 3,175 1 1/8" - 7 UNC 1,125 28,575 24,87 7 3,628 1 1/4" - 7 UNC 1,250 31,750 28,85 7 3,628 1 3/8" - 6 UNC 1,375 34,925 30,60 6 4,233 1 1/2" - 6 UNC 1,500 38,100 33,70 6 4,233 1 3/4" - 5 UNC 1,750 44,450 39,26 5 5,080 2" - 4 1/2 UNC 2,000 50,800 45,03 4,5 5,644 2 1/4" - 4 1/2 UNC 2,250 57,150 51,38 4,5 5,644 2 1/2" - 4 UNC 2,500 63,500 57,00 4 6,350 2 3/4" - 4 UNC 2,750 69,850 63,36 4 6,3503" - 4 UNC 3,000 76,200 69,71 4 6,350 3 1/4" - 4 UNC 3,250 82,550 76,06 4 6,3503 1/2" -4 UNC 3,500 88,900 82,41 4 6,350 3 3/4" - 4 UNC 3,750 95,250 88,76 4 6,350 4" - 4 UNC 4,000 101,600 95,11 4 6,350UNF Thread ANSI B1.1美标美标细牙螺纹细牙螺纹细牙螺纹。
