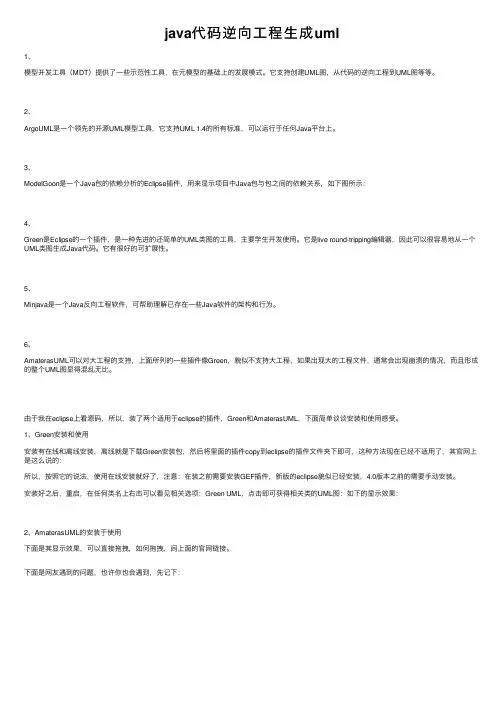

java代码逆向⼯程⽣成uml1、模型开发⼯具（MDT）提供了⼀些⽰范性⼯具，在元模型的基础上的发展模式。
它⽀持创建UML图，从代码的逆向⼯程到UML图等等。
2、ArgoUML是⼀个领先的开源UML模型⼯具，它⽀持UML 1.4的所有标准，可以运⾏于任何Java平台上。
3、ModelGoon是⼀个Java包的依赖分析的Eclipse插件，⽤来显⽰项⽬中Java包与包之间的依赖关系，如下图所⽰：4、Green是Eclipse的⼀个插件，是⼀种先进的还简单的UML类图的⼯具，主要学⽣开发使⽤。
它是live round-tripping编辑器，因此可以很容易地从⼀个UML类图⽣成Java代码。
它有很好的可扩展性。
5、Minjava是⼀个Java反向⼯程软件，可帮助理解已存在⼀些Java软件的架构和⾏为。
6、AmaterasUML可以对⼤⼯程的⽀持，上⾯所列的⼀些插件像Green，貌似不⽀持⼤⼯程，如果出现⼤的⼯程⽂件，通常会出现崩溃的情况，⽽且形成的整个UML图显得混乱⽆⽐。
由于我在eclipse上看源码，所以，装了两个适⽤于eclipse的插件，Green和AmaterasUML，下⾯简单谈谈安装和使⽤感受。
1、Green安装和使⽤安装有在线和离线安装，离线就是下载Green安装包，然后将⾥⾯的插件copy到eclipse的插件⽂件夹下即可，这种⽅法现在已经不适⽤了，其官⽹上是这么说的：所以，按照它的说法，使⽤在线安装就好了，注意：在装之前需要安装GEF插件，新版的eclipse貌似已经安装，4.0版本之前的需要⼿动安装。
安装好之后，重启，在任何类名上右击可以看见相关选项：Green UML，点击即可获得相关类的UML图：如下的显⽰效果：2、AmaterasUML的安装于使⽤下⾯是其显⽰效果，可以直接拖拽，如何拖拽，间上⾯的官⽹链接。
下⾯是⽹友遇到的问题，也许你也会遇到，先记下：。

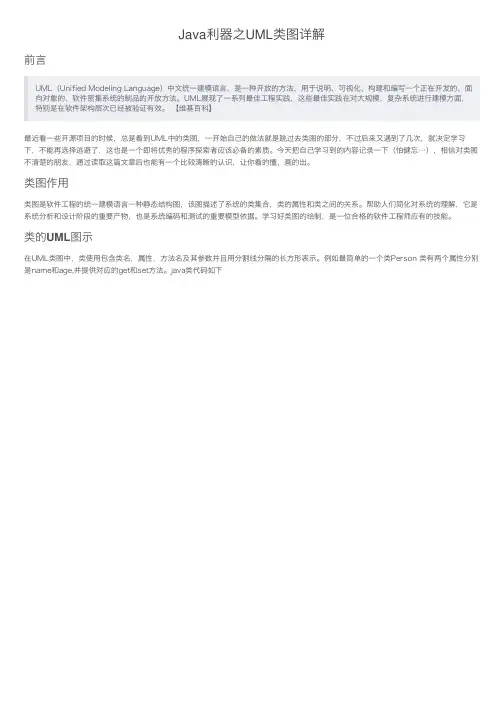

Java利器之UML类图详解前⾔UML（Unified Modeling Language）中⽂统⼀建模语⾔，是⼀种开放的⽅法，⽤于说明、可视化、构建和编写⼀个正在开发的、⾯向对象的、软件密集系统的制品的开放⽅法。
UML展现了⼀系列最佳⼯程实践，这些最佳实践在对⼤规模，复杂系统进⾏建模⽅⾯，特别是在软件架构层次已经被验证有效。
【维基百科】最近看⼀些开源项⽬的时候，总是看到UML中的类图，⼀开始⾃⼰的做法就是跳过去类图的部分，不过后来⼜遇到了⼏次，就决定学习下，不能再选择逃避了，这也是⼀个即将优秀的程序探索者应该必备的素质。
今天把⾃⼰学习到的内容记录⼀下（怕健忘…），相信对类图不清楚的朋友，通过读取这篇⽂章后也能有⼀个⽐较清晰的认识，让你看的懂，画的出。
类图作⽤类图是软件⼯程的统⼀建模语⾔⼀种静态结构图，该图描述了系统的类集合，类的属性和类之间的关系。
帮助⼈们简化对系统的理解，它是系统分析和设计阶段的重要产物，也是系统编码和测试的重要模型依据。
学习好类图的绘制，是⼀位合格的软件⼯程师应有的技能。
类的UML图⽰在UML类图中，类使⽤包含类名，属性，⽅法名及其参数并且⽤分割线分隔的长⽅形表⽰。
例如最简单的⼀个类Person 类有两个属性分别是name和age,并提供对应的get和set⽅法。
java类代码如下/************************************************************************ Module: Person.java* Author: Code4Android* Purpose: Defines the Class Person***********************************************************************/import java.util.*;/** @pdOid 4615fa10-38a3-446e-a7d5-59dcb3e786b5 */public class Person {/** @pdOid f314a698-c3c1-4ec7-a8ea-f8b2df107a29 */private String name = zhangsan;/** @pdOid 271c633b-87e5-4b41-9f70-2ce320635014 */private int age = 23;/** @pdOid ccf5b7c1-d005-4a5f-b823-9988f2dd6f91 */public String getName() {// TODO: implementreturn name;}/** @pdOid 83e01fba-b004-498e-b7ab-778de8be6dfa */public int getAge() {// TODO: implementreturn age;}/** @param name* @pdOid 9525895a-11bf-44a3-afed-b4a014540a98 */public void setName(String name) {// TODO: implement=name;}/** @param age* @pdOid 16fd66cc-2af1-4fef-ae98-2a37f495a487 */public void setAge(int age) {// TODO: implementthis.age=age;}}那么⽤类图表⽰如下，它很简单的表⽰出了类的所有信息。
从 Java 代码逆向工程生成 UML 类图和序列图本文面向于那些软件架构师，设计师和开发人员，他们想使用 IBM® Rational® Software Architect 从Java™ 源代码来逆向工程生成 UML 类和序列图。
逆向工程经常被用来从已有的源代码中以一种抽象模型 UML 格式来获得丢失的设计文档，其可以用来研究一个系统的静态结构和动态行为，并用于扩展新的特性到产品。
作者详细说明了使用IBM Rational Software Architect 进行逆向工程的限制，并阐述了克服这些限制的技术。
您将从使用这些技术技巧和窍门中受益，以识别组件，并从Java类中产生像 UML 类和序列图这样的高层抽象。
软件结构师、开发人员及测试人员都熟知统一建模语言（UML），该语言适用于文档化用例、类图、序列图和其他图表。
也可以通过其他许多软件辅助工具来帮助软件工程师来完成这些工作，或者是正向工程或者是逆向工程的。
•正向工程是对一个系统物理结构实现的高层抽象性、逻辑性及独立性设计的传统处理过程。
•逆向工程是对一个已存在系统的分析处理，以鉴别它的组成部分及它们的内在联系，从而以高层抽象性来构建一个系统的框架。
在大多数情况下，逆向工程用于以抽象的模型 UML 格式从已存在的源代码中，提取已丢失的设计文件，从而同时可得知一个系统的静态结构及动态行为。
类及序列图问题的实质IBM® Rational® Software Architect 在很多工业中得以广泛采用，因为它提供了很多的特性以帮助逆向工程师。
问题是当您以Java™ 代码逆向构建 UML 类及序列图时，Rational Software Architect 不能自动地产生有用的 UML 类及序列图。
但是已经存在改善 Rational Software Architect 输出产物的技术。
本篇文章论证了怎样使用这里介绍的技术技巧，从 Java 代码中识别其组成部分及对 UML 种类和序列图进行高层的抽象。
UML中数据流图，⽤例图，类图，对象图，⾓⾊图，活动图，序列图详细讲述保存供参考这个⽂章，是我在急需的情况下在园⼦⾥搜索到的，原创作者是：DO-websoftware,为了⾃⼰看⽅便，所以复制到我的空间，希望原创者不要介意哦~~~~很详细的介绍，对我的帮助很⼤，谢谢哦。
类图，对象图，⾓⾊图：⼀、UML中基本的图范畴：在 UML 2 中有⼆种基本的图范畴：结构图和⾏为图。
每个 UML 图都属于这⼆个图范畴。
结构图的⽬的是显⽰建模系统的静态结构。
它们包括类，组件和（或）对象图。
另⼀⽅⾯，⾏为图显⽰系统中的对象的动态⾏为，包括如对象的⽅法，协作和活动之类的内容。
⾏为图的实例是活动图，⽤例图和序列图。
⼆、UML中的类图：1.类图的表⽰：类的 UML 表⽰是⼀个长⽅形，垂直地分为三个区，如图 1 所⽰。
顶部区域显⽰类的名字。
中间的区域列出类的属性。
底部的区域列出类的操作。
在⼀个类图上画⼀个类元素时，你必须要有顶端的区域，下⾯的⼆个区域是可选择的（当图描述仅仅⽤于显⽰分类器间关系的⾼层细节时，下⾯的两个区域是不必要的）。
描述：顶部区域显⽰类的名字。
中间的区域列出类的属性。
底部的区域列出类的操作。
当在⼀个类图上画⼀个类元素时，你必须要有顶端的区域，下⾯的⼆个区域是可选择的（当图描述仅仅⽤于显⽰分类器间关系的⾼层细节时，下⾯的两个区域是不必要的）。
·类名：如果是抽象类，则采⽤斜体·类属性列表：name : attribute type 如 flightNumber : Integer，这是最常见的表达形式name : attribute type = default value 如 balance : Dollars = 0，这是带有默认值的表达形式·类⽅法列表：name(parameter list) : type of value returned注意：在业务类图中，属性类型通常与单位相符，这对于图的可能读者是有意义的（例如，分钟，美元，等等）。
Rational Rose反向工程与正向工程步骤
一、反向工程：
a)新建组件
打开组件属性
设置语言为Java
指向所加组件点右键，选择[Java/J2EE]下的[Reverse Engneer(反向工程)]
点击[Edit CLASSPATH（编辑类路径）]按钮。
点击New 按钮
点击按钮，出现添加类路径对话框。
点第二个按钮[Directory(目录)]，出现选择目录对话框。
一般正确路径此时已选中，直接点[OK]
此时可见路径已加入，点击[确定]
点击[Add]或[Add All]加入要进行反向工程的文件，加入后如下图
点击[Select All]按钮选择所有文件，如下图：
点击[Reverse]按钮，进行反向工程，生成类图
完成后点击[Done]退出Java反向工程对话框，
单下的Add Classes
点击[All]
点击[OK]
成功！
二、正向工程：
添加三个类BAC、BTV、BFactory，如下图：
让三个类分别实现三个接口：
选中新加的三个类
此处选[No]，不把此项目加入SourceSafe的版本控制。
左边选中类路径，右边点[Select All]。
点击[OK]
打开文件夹，发现新生成的Java文件，成功！。

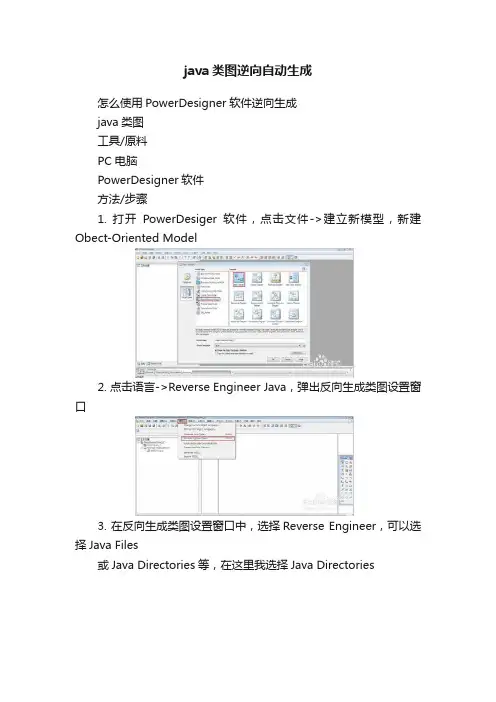

java类图逆向自动生成
怎么使用PowerDesigner软件逆向生成
java类图
工具/原料
PC电脑
PowerDesigner软件
方法/步骤
1. 打开PowerDesiger软件，点击文件->建立新模型，新建Obect-Oriented Model
2. 点击语言->Reverse Engineer Java，弹出反向生成类图设置窗口
3. 在反向生成类图设置窗口中，选择Reverse Engineer，可以选择Java Files
或Java Directories等，在这里我选择Java Directories
4. 然后点击Add按钮添加目录，在这里我选择一个java源文件目录
5. 5
点击确定，PowerDesigner会显示生成进度窗口，完成以后在PowerDesigner 工作空间下会显示类图目录结构
6. 6
到此便将选中的Java目录下的Java类文件生成了静态类结构，例如：点击controller.admin命名空间，可以看到类图结构
END。

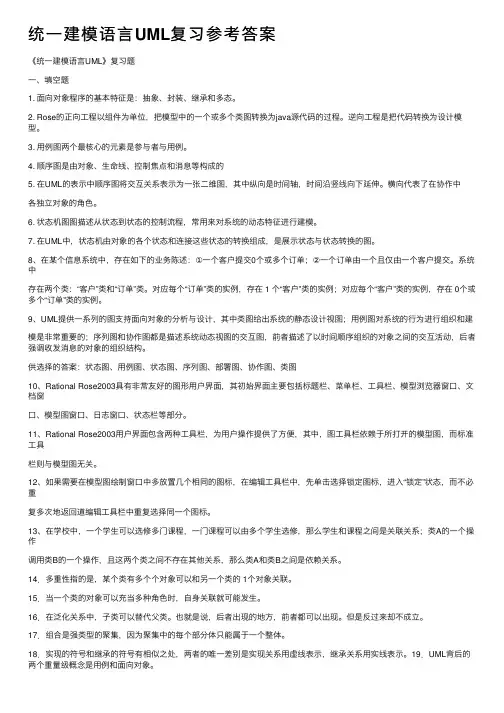

统⼀建模语⾔UML复习参考答案《统⼀建模语⾔UML》复习题⼀、填空题1. ⾯向对象程序的基本特征是：抽象、封装、继承和多态。
2. Rose的正向⼯程以组件为单位，把模型中的⼀个或多个类图转换为java源代码的过程。
逆向⼯程是把代码转换为设计模型。
3. ⽤例图两个最核⼼的元素是参与者与⽤例。
4. 顺序图是由对象、⽣命线、控制焦点和消息等构成的5. 在UML的表⽰中顺序图将交互关系表⽰为⼀张⼆维图，其中纵向是时间轴，时间沿竖线向下延伸。
横向代表了在协作中各独⽴对象的⾓⾊。
6. 状态机图图描述从状态到状态的控制流程，常⽤来对系统的动态特征进⾏建模。
7. 在UML中，状态机由对象的各个状态和连接这些状态的转换组成，是展⽰状态与状态转换的图。
8、在某个信息系统中，存在如下的业务陈述：①⼀个客户提交0个或多个订单；②⼀个订单由⼀个且仅由⼀个客户提交。
系统中存在两个类：“客户”类和“订单”类。
对应每个“订单”类的实例，存在 1 个“客户”类的实例；对应每个“客户”类的实例，存在 0个或多个“订单”类的实例。
9、UML提供⼀系列的图⽀持⾯向对象的分析与设计，其中类图给出系统的静态设计视图；⽤例图对系统的⾏为进⾏组织和建模是⾮常重要的；序列图和协作图都是描述系统动态视图的交互图，前者描述了以时间顺序组织的对象之间的交互活动，后者强调收发消息的对象的组织结构。
供选择的答案：状态图、⽤例图、状态图、序列图、部署图、协作图、类图10、Rational Rose2003具有⾮常友好的图形⽤户界⾯，其初始界⾯主要包括标题栏、菜单栏、⼯具栏、模型浏览器窗⼝、⽂档窗⼝、模型图窗⼝、⽇志窗⼝、状态栏等部分。
11、Rational Rose2003⽤户界⾯包含两种⼯具栏，为⽤户操作提供了⽅便，其中，图⼯具栏依赖于所打开的模型图，⽽标准⼯具栏则与模型图⽆关。
12、如果需要在模型图绘制窗⼝中多放置⼏个相同的图标，在编辑⼯具栏中，先单击选择锁定图标，进⼊“锁定”状态，⽽不必重复多次地返回道编辑⼯具栏中重复选择同⼀个图标。

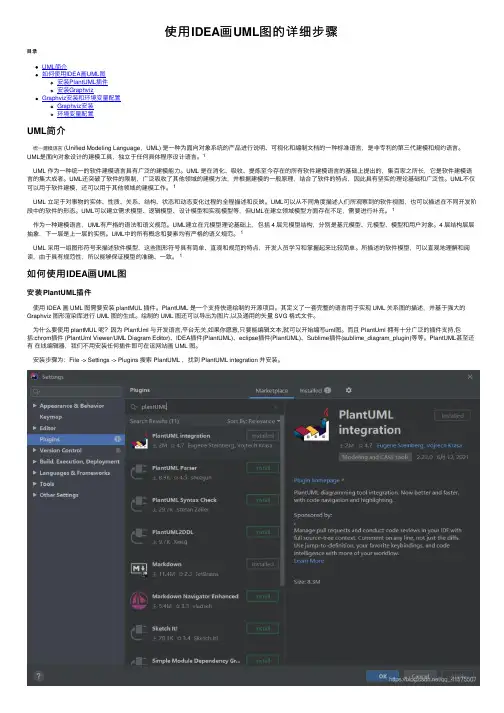

使⽤IDEA画UML图的详细步骤⽬录UML简介如何使⽤IDEA画UML图安装PlantUML插件安装GraphvizGraphviz安装和环境变量配置Graphviz安装环境变量配置UML简介 统⼀建模语⾔ (Unified Modeling Language，UML) 是⼀种为⾯向对象系统的产品进⾏说明、可视化和编制⽂档的⼀种标准语⾔，是⾮专利的第三代建模和规约语⾔。
UML是⾯向对象设计的建模⼯具，独⽴于任何具体程序设计语⾔。
1 UML 作为⼀种统⼀的软件建模语⾔具有⼴泛的建模能⼒。
UML 是在消化、吸收、提炼⾄今存在的所有软件建模语⾔的基础上提出的，集百家之所长，它是软件建模语⾔的集⼤成者。
UML还突破了软件的限制，⼴泛吸收了其他领域的建模⽅法，并根据建模的⼀般原理，结合了软件的特点，因此具有坚实的理论基础和⼴泛性。
UML不仅可以⽤于软件建模，还可以⽤于其他领域的建模⼯作。
1 UML ⽴⾜于对事物的实体、性质、关系、结构、状态和动态变化过程的全程描述和反映。
UML可以从不同⾓度描述⼈们所观察到的软件视图，也可以描述在不同开发阶段中的软件的形态。
UML可以建⽴需求模型、逻辑模型、设计模型和实现模型等，但UML在建⽴领域模型⽅⾯存在不⾜，需要进⾏补充。
1 作为⼀种建模语⾔，UML有严格的语法和语义规范。
UML建⽴在元模型理论基础上，包括 4 层元模型结构，分别是基元模型、元模型、模型和⽤户对象。
4 层结构层层抽象，下⼀层是上⼀层的实例。
UML中的所有概念和要素均有严格的语义规范。
1 UML 采⽤⼀组图形符号来描述软件模型，这些图形符号具有简单、直观和规范的特点，开发⼈员学习和掌握起来⽐较简单。
所描述的软件模型，可以直观地理解和阅读，由于具有规范性，所以能够保证模型的准确、⼀致。
1如何使⽤IDEA画UML图安装PlantUML插件 使⽤ IDEA 画 UML 图需要安装 plantMUL 插件。
PlantUML 是⼀个⽀持快速绘制的开源项⽬。

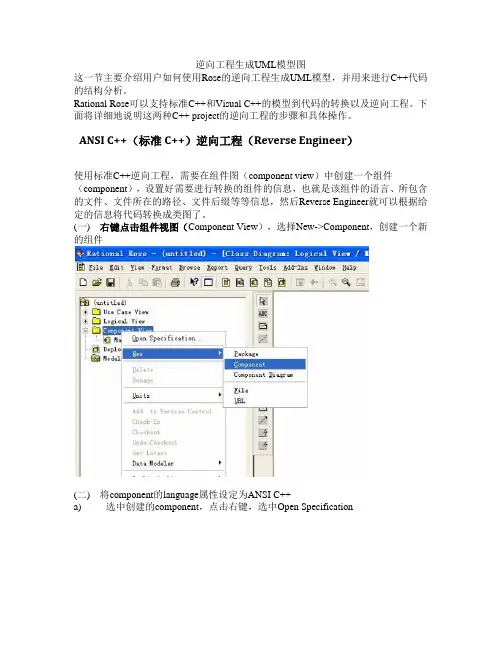

逆向工程生成UML模型图这一节主要介绍用户如何使用Rose的逆向工程生成UML模型，并用来进行C++代码的结构分析。
Rational Rose可以支持标准C++和Visual C++的模型到代码的转换以及逆向工程。
下面将详细地说明这两种C++ project的逆向工程的步骤和具体操作。
ANSI C++（标准C++）逆向工程（Reverse Engineer）使用标准C++逆向工程，需要在组件图（component view）中创建一个组件（component），设置好需要进行转换的组件的信息，也就是该组件的语言、所包含的文件、文件所在的路径、文件后缀等等信息，然后Reverse Engineer就可以根据给定的信息将代码转换成类图了。
(一) 右键点击组件视图（Component View），选择New->Component，创建一个新的组件(二) 将component的language属性设定为ANSI C++a) 选中创建的component，点击右键，选中Open Specificationb) 在这个对话框中将该component的language设定为ANSI C++(三) 配置该ANSI C++ component，设置好该component中包含的C++代码文件，并进行C++语言的详细设置a) 选中该component，点击右键，选择ANSI C++->Open ANSI C++ Specificationb) 把Source file root directory设定为你的C++源码文件所在的路径，Reverse engineering root package 中输入转换后的工程的名称，默认为C++ Reverse Engineered，Reverse engineer directories as packages 选项将以文件夹的形式在Rose 的LogicalView中生成与源文件相同的文档结构。
⽤RationalRose逆向⼯程（java）⽣成类图（教程和错误解决）拿到了项⽬框架⼯程代码却没有uml图，那么⽅法之间的调⽤关系功能流转就不容易看出来，那么如何产⽣类图呢，记忆⾥⽅法有下：1.rose逆向⼯程，2.togetherrose有了，together前天才卸掉，那么就⽤ROSE，摸索后得出以下步骤，知道的就不⽤看了，很粗糙的:)1.新建⼀个ROSE⼯程，选择J2EE模板,2.如图3.在出现的界⾯中，CLASSPATH中加⼊源代码的⽬录，加⼊⽀持的包，点'ADD RECURSIVE'点 ‘SELECT ALL‘‘ 点REVERSE ‘，完成后没任何提⽰,点'DONE'结束。
