任务3-4三角高程测量工作任务书.

80%
测量过程
通过在建筑物顶部和底部设置测 点，利用全站仪或经纬仪等测量 设备，对测点进行角度和距离测 量，计算出建筑物的垂直度。
大跨度桥梁的高程测量
桥梁监测
大跨度桥梁在施工和运营过程 中需要进行高程测量，以监测 桥梁的变形和沉降情况。
跨度大
大跨度桥梁的跨度较大，传统 的水准测量方法难以满足精度 要求，而三角高程测量方法则 能够提供更高的测量精度。
将处理后的结果以图表、地图 等形式进行展示，以便更好地 理解和应用。
总结与报告编写
对整个测量过程进行总结，编 写详细的测量报告和技术文档
，以便后续使用和参考。
03
三角高程测量的误差来源与控制
误差来源分析
仪器误差
由于仪器本身精度限制 ，导致测量结果存在误
差。
观测误差
观测过程中由于人为因 素或环境因素引起的误
3
自动化巡检与监测
利用无人机和传感器技术，实现测量设施的自动 化巡检和监测，提高设施运行安全性和可靠性。
在其他领域的应用拓展
城市规划与建设
利用三角高程测量技术获取城市 地形数据，为城市规划、建设和
管理工作提供基础数据支持。
农业领域应用
利用三角高程测量技术获取农田地 形数据，为农业灌溉、土地整治和 农业机械化等工作提供技术支持。
加强质量控制
建立完善的质量控制体系，对测量过 程和结果进行严格的质量控制和检查 。
04
三角高程测量的实际应用案例
高层建筑物的垂直度测量
80%
垂直度测量
三角高程测量方法常用于高层建 筑物的垂直度测量，以确保建筑 物垂直且符合设计要求。
100%
精度要求高
由于高层建筑物的垂直度对结构 安全和稳定性至关重要，因此需 要高精度的测量方法来确保垂直 度在允许的误差范围内。

三角高程测量课程设计一、课程目标知识目标：1. 学生能理解并掌握三角高程测量的基本原理和方法。

2. 学生能运用三角函数计算出两点间的高程差。

3. 学生能了解三角高程测量在实际工程中的应用。

技能目标：1. 学生能够正确使用测量工具，如全站仪、水准仪等，进行三角高程测量。

2. 学生能够根据测量数据，运用三角函数进行计算，得出准确的高程差。

3. 学生能够分析测量结果，评估测量误差，并提出改进措施。

情感态度价值观目标：1. 学生通过参与实践活动，培养对地理测量的兴趣和热情。

2. 学生在小组合作中，学会沟通与协作，增强团队意识。

3. 学生认识到三角高程测量在地理、建筑、水利等领域的实际意义，增强学以致用的意识。

课程性质：本课程为地理学科高二年级的实践课程，旨在让学生通过实际操作，掌握三角高程测量的基本技能。

学生特点：高二学生对地理知识有一定的了解，具备一定的数学基础，但实际操作能力有待提高。

教学要求：结合学生特点，注重理论与实践相结合，提高学生的实际操作能力和解决问题的能力。

在教学过程中，注重引导学生主动探究，培养学生的创新思维和团队协作能力。

通过本课程的学习，使学生能够将所学知识应用于实际测量中，提高地理学科素养。

二、教学内容本课程依据课程目标，结合教材内容，高二年级学生实际情况，制定以下教学内容：1. 三角高程测量原理：介绍三角高程测量的基本原理，包括相似三角形的性质、正弦定理、余弦定理等。

- 教材章节：第二章第三节《平面三角测量》2. 测量工具的使用：讲解全站仪、水准仪等测量工具的使用方法，以及操作注意事项。

- 教材章节：第三章第一节《测量工具与使用方法》3. 实际操作练习：组织学生进行三角高程测量实践，包括测站设立、观测、记录数据等。

- 教材章节：第三章第二节《测量实践》4. 数据处理与分析：指导学生运用三角函数对测量数据进行处理，计算高程差，分析误差来源。

- 教材章节：第四章第二节《数据处理与分析》5. 测量结果的评估与应用：讨论测量结果的准确性，分析可能出现的误差，并提出改进措施。

2、可采用对向观测后取平均的方法， 抵消球气差的影响。
（三）观测与计算
测竖直角、量仪器高、量觇标高 （棱镜高）。
其技术要求，见各种规范。
球差为正，气差为负
图形：电磁波三高程测量记录表
要求: Ⅲ等≤±3mm, Ⅳ等≤±5mm （8）高差中数= [h黑+（h红±0.100m）]/2 （9）水准路线总长L=∑后视距+∑前视距
四等水准测量录像
图 表 ： 四 等 水 准 测 量 记 录 表

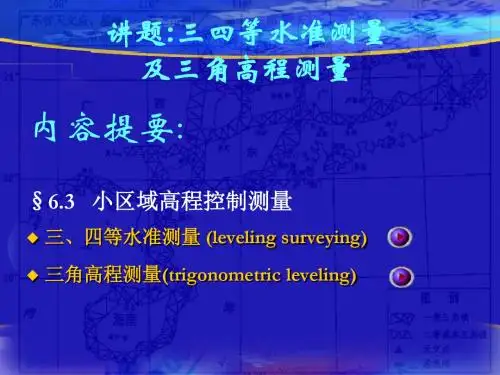

二、三角高程测量 (trigonometric leveling)
（一）适用于：地形起伏大的地区进行高
水准仪 往返测高 附合路线或
级别 差不符值 环线闭合差
(mm)
(mm)
三等 6
45
S1或S3 12R ±12L或4 n
四等 10
15
S1或S3 20R ±20L或6n
注：R为测段的长度；L为附合路线的长度，均以km为单位。
（三）作业方法
1、每站观测程序（见图）
（1）顺序：“后前前后（黑黑红红）”；一般一对尺子交替使用。 （2）读数：黑面“三丝法”（上、下、中丝）读数，红面仅读中丝。
∑di要求: Ⅲ等≤±6m, Ⅳ等≤±10m （4）黑红面读数差=黑面中丝+K-红面中丝。
（K= 4787mm或4687mm） 要求: Ⅲ等≤±2mm, Ⅳ等≤±3mm
（5）黑面高差h黑=黑面后视中丝-黑面前视中丝
（6）红面高差h红=红面后视中丝-红面前视中丝 （7）黑红面高差之差=h黑-（h红±0.100m）
程控制。实践证明，电磁波三角高程的精度 可以达到四等水准的要求。
（二）原理
hAB D tan i l hAB S sin i l

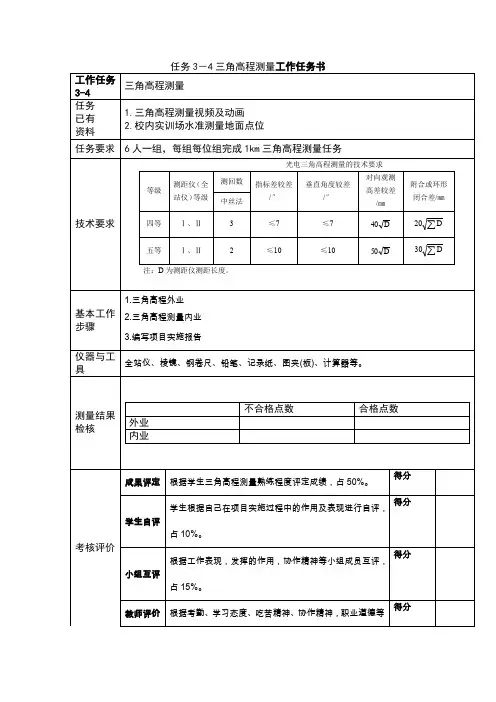

任务3－4三角高程测量工作任务书
工作任务3-4
三角高程测量
任务
已有
资料
1.三角高程测量视频及动画
2.校内实训场水准测量地面点位
任务要求
6人一组，每组每位组完成1km三角高程测量任务
技术要求
光电三角高程测量的技术要求
等级
测距仪（全站仪）等级
测回数
指标差较差
/″
垂直角度较差
/″
对向观测高差较差
/㎜
附合或环形闭合差/㎜
得分
学生自评
学生根据自己在项目实施过程中的作用及表现进行自评，占10%。
得分
小组互评
根据工作表现，发挥的作用，协作精神等小组成员互评，占15%。
得分
教师评价
根据考勤、学习态度、吃苦精神、协作精神，职业道德等进行评定；
根据项目实施过程每个环节及结果经进行评定；
根据实习报告质量进行评定；综合以上评价，占25%。
得分
成绩
教师签名
中丝法
四等
Ⅰ、Ⅱ
3
≤7
≤7
五等
注：D为测距仪测距长度。
基本工作步骤
1.三角高程外业
2.三角高程测量内业
3.编写项目实施报告
仪器与工具
全站仪、棱镜、钢卷尺、铅笔、记录纸、图夹(板)、计算器等。
测量结果检核
不合格点数
合格点数
外业
内业
考核评价
成果评定
根据学生三角高程测量熟练程度评定成绩，占50%。
