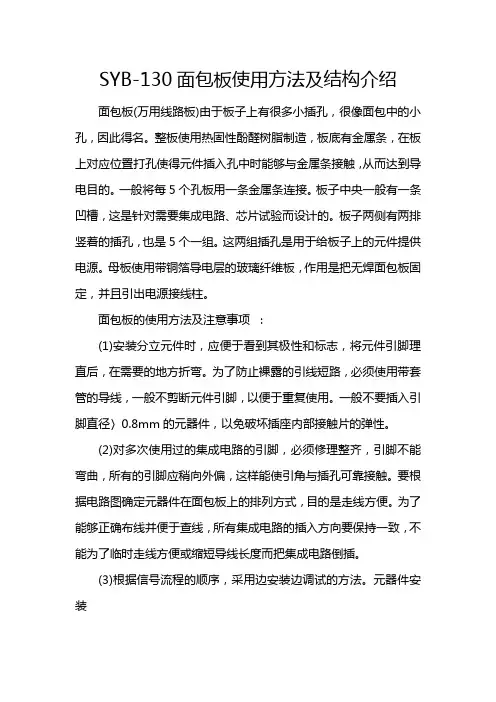

面包板的结构及插接方式

附录一面包板的结构及插接方式【名称】：面包板（万用线路板）由于板子上有很多小插孔，很像面包中的小孔，因此得名。

【分类】：单面包板，组合面包板，无焊面包板。

【构造】：整板使用热固性酚醛树脂制造，板底有金属条，在板上对应位置打孔使得元件插入孔中时能够与金属条接触，从而达到导电目的。

一般将每5个孔板用一条金属条连接。

板子中央一般有一条凹槽，这是针对需要集成电路、芯片试验而设计的。

板子两侧有两排竖着的插孔，也是5个一组。

这两组插孔是用于给板子上的元件提供电源。

母板使用带铜箔导电层的玻璃纤维板，作用是把无焊面包板固定，并且引出电源接线柱。

【用途】：不用焊接和手动接线，将元件插入孔中就可测试电路及元件，使用方便。

面包板的使用面包板是专为电子电路的无焊接实验设计制造的。

由于各种电子元器件可根据需要随意插入或拔出，免去了焊接，节省了电路的组装时间，而且元件可以重复使用，所以非常适合电子电路的组装、调试和训练。

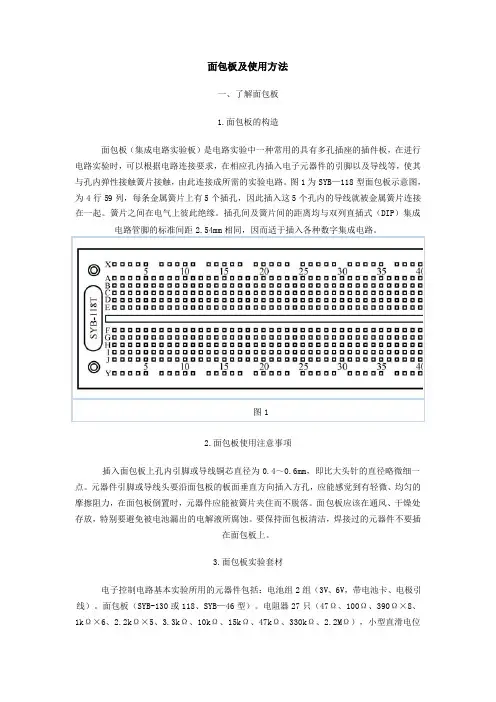

1、常用面包板的结构SYB-130型面包板：插座板中央有一凹槽，凹槽两边各由65列小孔，每一列的五个小孔在电气上相互连通。

集成电路的引脚就分别插在凹槽两边的小孔上。

插座上、下边各一排（即X和Y排）在电气上是分段相连的55个小孔，分别作为电源与地线插孔用。

对于SYB-130插座板，X和Y排的1-15孔、16-35孔、36-50孔在电气上是连通的。

（其它型号的面包板使用时应参看使用说明）附录图1-12、布线用的工具布线用的工具主要有剥线钳、偏口钳、扁嘴钳和镊子。

偏口钳与扁嘴钳配合用来剪断导线和元器件的多余引脚。

钳子刃面要锋利，将钳口合上，对着光检查时应合缝不漏光。

剥线钳用来剥离导线绝缘皮。

扁嘴钳用来弯直和理直导线，钳口要略带弧形，以免在勾绕时划伤导线。

镊子是用来夹住导线或元器件的引脚送入面包板指定位置的。

3、面包板的使用方法及注意事项（1）安装分立元件时，应便于看到其极性和标志，将元件引脚理直后，在需要的地方折弯。

为了防止裸露的引线短路，必须使用带套管的导线，一般不剪断元件引脚，以便于重复使用。

一般不要插入引脚直径〉0.8mm的元器件，以免破坏插座内部接触片的弹性。

（2）对多次使用过的集成电路的引脚，必须修理整齐，引脚不能弯曲，所有的引脚应稍向外偏，这样能使引角与插孔可靠接触。

要根据电路图确定元器件在面包板上的排列方式，目的是走线方便。

为了能够正确布线并便于查线，所有集成电路的插入方向要保持一致，不能为了临时走线方便或缩短导线长度而把集成电路倒插。

（3）根据信号流程的顺序，采用边安装边调试的方法。

元器件安装之后，先连接电源线和地线。

为了查线方便，连线尽量采用不同颜色。

例如：正电源一般采用红色绝缘皮导线面包板的使用负电源用蓝色，地线用黑线，信号线用黄色，也可根据条件选用其它颜色。

（4）面包板宜使用直径为0.6mm左右的单股导线。

根据导线的距离以及插孔的长度剪断导线，要求线头剪成45º斜口，线头剥离长度约为6mm左右，要求全部插入底板以保证接触良好。

裸线不宜露在外面，防止与其它导线断路。

（5）连线要求紧贴在面包板上，以免碰撞弹出面包板，造成接触不良。

必须使连线在集成电路周围通过，不允许跨接在集成电路上，也不得使导线互相重叠在一起，尽量做到横平竖直，这样有利于查线，更换元器件及连线。

（6）最好在各电源的输入端和地之间并联一个容量为几十微法的电容，这样可以减少瞬变过程中电流的影响。

为了更好地抑制电源中的高频分量，应该在该电容两端再并联一个高频去耦电容，一般取0.01 ~ 0.047Uf的独石电容。

(7) 在布线过程中，要求把各元器件放置在面包板上的相应位置以及所用的引脚号标在电路图上，保证调试和查找故障的顺利进行。

（8）所有的地线必须连接在一起，形成一个公共参考点。

附录二常用电子仪器使用简介一、直流稳压电源1.概述EM系列稳压电源是实验室通用电源。

Ⅰ、Ⅱ二路具有恒压，恒流功能（CV/CC）且这两种模式可随负载变化而进行自动转换。

另外EM1716具有串联主从工作功能，Ⅰ、Ⅱ二路每一路可输出0-32V,0-2A直流电源。

串联工作或串联跟踪工作时可输出0-64V,0-2A(1718输出0-48V,0-1A)或0-±32V、0-2A(1718输出0-±24V，0-1A)的单极性或双极性电源。

每一路输出均有一块高品质磁电表或数字电表指示输出参数，使用方便有效，不怕短路，短路的电源恒定。

Ⅲ路为固定5V、0-2A直流电源，供TTL电路实验，单板机、单片机电源，安全可靠。

2.工作原理1.换档原理：由于输出电压的变化范围是0-32V，所以采用变压器次级输出的交流电压通过换挡后加至整流器，这个过程是由换档电器及驱动电路来完成的，换档时刻是由输出电压的变化过程决定的。

2.恒压、恒流工作的相互转换原理：当恒压工作时、电压比较放大器对整流管处于优先控制状态。

当恒压工作的输出电流达到恒流点设备值时，恒流比较放大器对调整管起控处于优先控制状态，电路的工作模式由恒压转换成恒流。

3.调整电路：调整电路是串连线性调整器，由误差放大器控制使之对输出参数进行线性调整。

4.比较放大器：比较放大器相对于调整级其馈电方式为全悬浮式，该电路的优点是，调整范围大，精度高、电路简单，可靠性高，不怕过载或短路。

5.基准源由2DW7C的零温度系数基准电压二极管构成，电路简单可靠，精度，稳定度高。

6.指示电路：电二块高灵敏度磁电式电表或数字式电表组成，可由面板上的直键开关控制，对输出电压或电流进行指示，其指示精度为2.5级。

附录图2-11.电压表：指示输出电压2.电流表：指示输出电流3.电压调节：调整恒压输出值4.电流调节：调节恒流输出值5.跟踪工作：串联跟踪工作按钮6.独立：非跟踪工作7.街地端：机壳接地线柱8.Ⅲ路输出：固定5V输出二、使用方法1.面板上根据功能色块分布，Ⅰ区内的按键为Ⅰ路仪表指示功能选择，按入时，指示该路输出电流，按出时指示该路输出电压，Ⅱ路和Ⅰ路相同。

2.中间按键是跟踪、独立选择开关按入时，在Ⅰ路输出负端至Ⅱ路输出正端加一端接线，开启电源后，整机即工作在主—从跟踪状态。

3.恒流电压的调节在输出端开路时调节，恒定电流的调节在输出端短路时调节设定。

4.本仪器电源输入为三线，机壳接地，以保证安全及减小输出纹波，和接地电位差造成的杂波干扰，50HZ干扰。

Ⅲ路输出为固定+5V、Ⅰ端接机壳。

Ⅰ、Ⅱ两路输出为悬浮式，用户可根据自己的使用情况将输出接入自己系统的地电位。

串联工作或串联主从跟踪工作时，两路的四个输出端子原则上只允许一个端子与机壳的相连。

二、交流毫伏表EM2171的使用1、概述EM2171型单通道交流表产品的稳定性、可靠性、产品具有自动平衡保护电路，开机不打表等特点。

本仪器广泛适用于工厂、学校、科研单位，在生产和科研使用。

附录图2-22、工作原理EM2121有一个通道，由第一衰减器、阻抗变换器、第二衰减器、第一放大器、第二放大器、第三放大器、检波指示器、监视放大器及电源部分组成。

工作原理如下：（1）、第一衰减器：第一衰减器由1R101、1R102、1W101、1C102、1C103组成。

它是一个高阻抗的电容补偿式衰减器，在1v～300v时衰减器接入电路中，其衰减量为60dB。

在频率为400Hz时调节W101，在频率为100KHz时，调节C102，使整个频率范围内保持固定的衰竭值。

(2)、阻抗变换器阻抗变换器由输入保护电路和源极输出器组成。

R201、C201、BG201、BG202组成输入保护电路，有效防止了输入端过载造成仪器损坏。

由场效应管BG203与半导体三极管BG204复合电路组成的源极输出器，使第一衰减器的高输出阻抗和第二衰减器的低输入阻抗配，保持输入和输出信号的相位一致，增益接近1。

(3)、第二衰减器阻抗变换器输出的信号输入到由R208至R219组成的第二衰减器，共分五档，每档衰减10dB,最大衰减50dB。

(4)、第一放大器：由射极输出器BG301和放大器BG302组成。

(5)、第二放大器：由BG303、BG304组成的双管直接耦合放大器，以取得较高的电压增益和较好的稳定性。

由C305、C307、C311、R311、R316组成反馈式频率补偿电路，保证了整机的良好频响。

放大器高频段的频率补偿式通过调节C311来实现的。

（6）、第三放大器，检波指示器：有BG305、BG306组成双管直接耦合放大器，经射极输出器BG307输出。

由BG308、BG309、BG324组成桥式检波后信号经C315、C316、C325、C326滤波后有电表CB1指示，由于检波指示器作为负反馈网络接在第三放大器电路中起线性补偿作用。

有效地克服了检波二级管的非线性和温度系数。

W301用来调节电表的满度值。

通道1、2同时工作时，电表由双针可分别直接指示。

（7）、监视放大器：由BG501、BG502所组成的放大器。

由W501来调节增益，保证满刻度“1”值时，有1v的有效信号输出。

通道2与通道1的工作原理相同。

EM2127只有一个通道，工作原理与EM2127完全相同。

3、结构特征本仪器为手提直立式仪器，美观、牢固且耐腐浊。

4、使用和维护a、使用说明：（1）接通电源后，电表的指针摆动次数是正常的，稳定后即可测量。

（2）若测量电压未知时，应将量程开关置最大档，然后逐渐减小量程，直至电表指示大于三分之一满度值的读数。

（3）若要测量市电或高电压时，输入端黑柄鳄鱼夹必须接中线端或地端。

b、维护说明：仪器应在正常工作条件下使用，不允许在日光下暴晒，强烈振动及空气中含腐浊气体的场合下使用。

三、函数信号发生器CA1640p-20的使用1、概述本仪器是一种精密的测试仪器，因其具有连续信号、扫频信号、函数信号，脉冲信号等多种输出信号和外部扫频功能，是工程师、电子实验室、生产线及教学、科研需配备的设备。

本仪器采用大规模单片机集成精密函数信号发生器电路、使得该机具有很高的可靠性及优良的性能用户可以直观，准确的了解。

因此极大地方便了用户。

该机采用了精密电流源电路，使输出信号在整个频带内均具有相当高的精度，同时多种电流源的变换使用，使仪器不仅具有正弦波、三角波，同量对各种波形均可以实现扫描功能。

整机采用大规模集成电路设计，优选设计电路，元件降额使用，以保证仪器高度可靠性，平均无故障时间高达数千小时以上。

整机造型美观大方，电子控制扭控操作起来跟舒适、更方便。

2、面板图附录图2-33、功能说明(见面板图) 附录表2-1功能用途序号1 闸门该灯每显示一次表示完成一次测量。

2 占空改变输出信号的对称性，处于关位置时输出对称信号。

比显示输出信号的频率或外侧频信号的频率。

3 频率显示在当前频段内连续改变输出信号的频率。

4 频率细调5 频率指示当前显示贫贱率的单位。
