九年级物理上册 动态电路及电路故障分析专题(无答案) 苏科版

动态电路的定性分析类型1电路图型动态电路1．如图所示的电路中，电源电压保持不变，开关闭合后，滑动变阻器的滑片P向左移动时，三个电表的示数变化情况是(D)A．A的示数变小，V1的示数变大，V2的示数变小B．A的示数变大，V1的示数变小，V2的示数变大C．A的示数变小，V1的示数不变，V2的示数变大D．A的示数变大，V1的示数不变，V2的示数变小2．小明在医院看到一种输液警报器，当管内药液流完时，电铃发声，报警器内部电路如图所示，其中R是一个随药液量减少而变小的电阻．当闭合开关，输液报警器工作时，下列分析正确的是(C)A．开始输液时，电流表示数最大B．输完药液时，电压表示数最小C．输完药液时，电铃响的原因是其两端电压最大D．开始输液时，电铃不响的原因是电铃没有电流通过3．如图所示的电路中，当只闭合开关S1时，电流表、电压表的示数分别为I1、U1，当开关S1、S2都闭合时，电流表、电压表的示数分别为I2、U2，则下列关系式正确的是(C)A．I2＝I1、U2＜U1B．I2＞I1、U2＝U1C．I2＞I1、U2＞U1D．I2＜I1、U2＜U14．如图所示电路中，电源电压保持不变，闭合开关S，滑动变阻器的滑片向左移动时，下列判断正确的是(D)A．电路的总功率不变B．电压表与电流表示数的比值不变C．电压表的示数变大D．电流表的示数变小5．如图所示，闭合开关S1、S2，电路正常工作．现只将S2断开，则(A)A．电流表示数减小，电压表示数不变B．电流表示数增大，电压表示数不变C．电流变示数减小，电压表示数减小D．电流表示数增大，电压表示数增大6．如图所示，将一节干电池和三只均标有“1.5 V、0.5 W”的小灯泡接入电路，当开关S1闭合、S2断开时，三只灯泡均能发光．若将开关S1、S2均闭合，则(C)A．只有灯泡L1熄灭B．三只灯泡均熄灭C．灯泡L2、L3熄灭，L1更明亮D．灯泡L3熄灭，L1、L2均更明亮7．(多选如图所示，R1为定值电阻，R2为滑动变阻器，电源电压恒定．当闭合开关，滑动变阻器滑片向b端移动时，下列判断正确的是(CD)A．电流表的示数变大B．R1与R2消耗的电功率之和增大C．R1与R2消耗的电功率之和减小D．电压表V1示数的减少量等于V2示数的增加量8．(多选)如图所示，电源电压不变，下列说法正确的是(AC)A．只闭合S1，将P向左移动一段距离，电压表示数的变化量与电流表示数的变化量的比值不变B．只闭合S1，将P向左移动，R1消耗的功率增加C．开关都闭合，将P向左移动，L消耗的功率不变，R2消耗的功率变小D．开关都闭合，将P向左移动，电压表的示数不变，电流表的示数变大9．(多选)在如图所示的电路中，闭合S、断开S1和S2，调节滑动变阻器的滑片P使其位于变阻器的a端，此时灯泡L恰好正常发光，电流表和电压表均有示数，已知变阻器的总电阻大于灯泡L的电阻，以下判断正确的是(BC)A．若保持P在a处不动，S1仍断开，闭合S2后，电流表和电压表示数将变大B．若保持P在a处不动，S1仍断开，闭合S2后，电流表和电压表示数均不变C．若保持S1和S2断开，让P缓慢向右滑动，电流表和电压表示数均变小D．若保持S2断开，将P移至b端，再闭合S1后，电流表和电压表仍均有示数10．(多选)如图所示，电源电压不变，电源电压小于灯泡额定电压，下列说法正确的是(AC)A．只闭合S2，将P向左移动一段距离，电压表示数的变化量与电流表示数的变化量的比值不变B．只闭合S1，将P向右移动，灯泡消耗的功率增加C．开关都闭合，将P移到最左端，电流表的示数最大D．只闭合S1，将P向左移动，电路中消耗的总功率变小11．(多选) 如图所示，小灯泡的规格为“6 V 6 W”，定值电阻R＝6 Ω，电源电压和灯丝电阻均保持不变，下列判断正确的是(AC)A．闭合S、S1，滑片向右移动，电流表的示数变小，电压表的示数变小B．闭合S、S1，滑片向右移动，灯泡消耗的功率变大，灯泡变亮C．闭合S，断开S1，滑片向右移动，灯泡两端的电压变化量等于定值电阻两端的电压变化量D．闭合S、S1，滑片向右移动，电压表示数的变化量与电流表示数的变化量的比值增大12．(多选) 如图所示，电源电压不变，灯丝电阻不变．下列说法正确的是(BCD)A．开关都闭合，将滑片P置于左端，电路消耗的功率最小B．只闭合S1，将P向左移动，R1消耗的功率增大C．先闭合S1和S3，然后断开S1，闭合S2，电压表示数可能不变D．只闭合S2和S3，将P向左移动一段距离，电压表示数的变化量与电流表示数的变化量的比值不变类型2实物图型动态电路13．如图所示，电源电压保持不变，闭合开关，当滑动变阻器的滑片P向右滑动时，下列判断正确的是(C)A．电压表示数变大，电流表示数变大B．电压表示数变小，电流表示数变小C．电压表示数变小，电流表示数变大D．电压表示数变大，电流表示数变小14．如图所示，电源电压保持不变，闭合开关S后向右移动滑片P，下列判断正确的是(C)A．电流表的示数变大，电压表V2的示数变大，灯泡L2变亮B．电流表的示数变大，电压表V1的示数变大，灯泡L1变亮C．电流表的示数变小，电压表V1的示数不变，灯泡L1变亮D．电流表的示数变小，电压表V2的示数变小，灯泡L2变亮15．如图所示电路中小灯泡上标有“2.5 V”字样．下列说法中正确的是(C)A．只闭合S1，向左移动滑片时，灯泡L消耗的功率变小B．闭合S1、S2时，电压表测量电源电压C．S1、S2和S3都闭合时，灯泡L只与变阻器串联在电源上D．若电阻R0已知，此电路可以测量小灯泡的额定功率16．(多选)如图所示，电源两端电压一定，R1、R2为定值电阻且阻值相等，下列说法错误的是(AC)A．闭合S，断开S1、S2，P向B端移动时，电压表V1的示数变大，V2的示数变小，电流表A示数变小B．闭合S、S1，断开S2，P向B端移动时，电压表V2的示数与电流表A的示数比值减小C．闭合S、S2，断开S1，P向A端移动时，电压表V1、V2，电流表A的示数都变大D．闭合S，断开S1、S2，P向A端移动时，此时电路中的总功率变小17．(多选) 如图所示，电源电压为U，且保持不变，R1和R2为定值电阻．下列说法中正确的是(BD)A．先闭合S1，再闭合S2，电压表示数明显变大B．只闭合S2，滑片P向右移动，电压表和电流表示数均变小C．先闭合S1、S2，再闭合S3，电压表与电流表示数之比不变D．先闭合S1、S2，再闭合S3，电路电功率的变化量为U·ΔI18．(多选)如图所示，电源电压不变，R1、R2为定值电阻．下列说法正确的是(AC)A．只闭合S1，将滑动变阻器滑片向左移动一段距离，电压表示数的变化量与电流表示数的变化量的比值不变B．只闭合S1、S3，将滑动变阻器滑片向右移动，电压表的示数变大C．只闭合S2、S3，将滑动变阻器滑片向右移动，电路消耗的总功率变小D．开关都闭合，将滑片P向左移动，电压表的示数与电流表的示数之比变大。

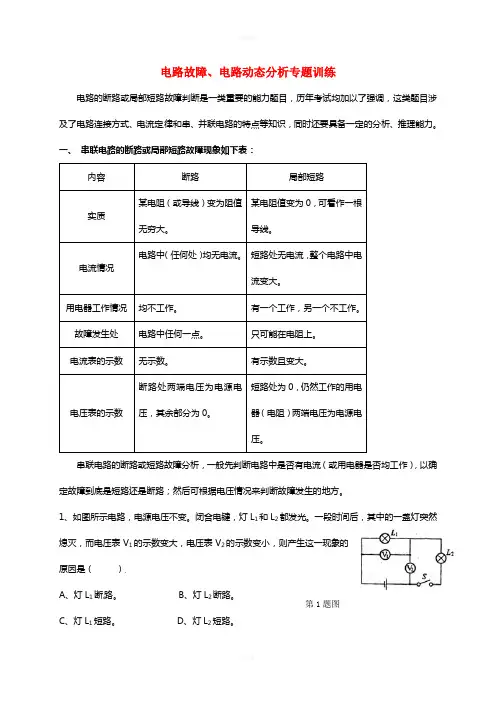

电路故障、电路动态分析专题训练电路的断路或局部短路故障判断是一类重要的能力题目，历年考试均加以了强调，这类题目涉及了电路连接方式、电流定律和串、并联电路的特点等知识，同时还要具备一定的分析、推理能力。

一、串联电路的断路或局部短路故障现象如下表：内容断路局部短路实质某电阻（或导线）变为阻值无穷大。

某电阻值变为0，可看作一根导线。

电流情况电路中（任何处）均无电流。

短路处无电流，整个电路中电流变大。

用电器工作情况均不工作。

有一个工作，另一个不工作。

故障发生处电路中任何一点。

只可能在电阻上。

电流表的示数无示数。

有示数且变大。

电压表的示数断路处两端电压为电源电压，其余部分为0。

短路处为0，仍然工作的用电器（电阻）两端电压为电源电压。

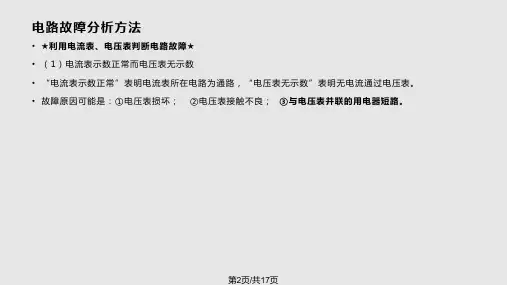

串联电路的断路或短路故障分析，一般先判断电路中是否有电流（或用电器是否均工作），以确定故障到底是短路还是断路；然后可根据电压情况来判断故障发生的地方。

1、如图所示电路，电源电压不变。

闭合电键，灯L1和L2都发光。

一段时间后，其中的一盏灯突然熄灭，而电压表V1的示数变大，电压表V2的示数变小，则产生这一现象的原因是（）A、灯L1断路。

B、灯L2断路。

C、灯L1短路。

D、灯L2短路。

第1题图2、某同学正在做“用滑动变阻器控制灯的亮度”的实验。

实验时电路出现的现象和电压表的示数如图所示，则电路出现的故障可能是（ ）A 、电池没电了。

B 、电键处有断路。

C 、灯丝断路。

D 、滑动变阻器处有断路。

3、如图所示，将两只灯泡串联在电路中，闭合电键后，发现其中一只灯亮，一只灯不亮。

发生这种现象的原因是 （ ）A 、不亮的灯泡灯丝断了或接触不良。

B 、两灯比较，不亮的灯泡电阻太大。

C 、两灯比较，不亮的灯泡电阻太小。

D 、两灯比较，通过不亮的灯泡的电流较小。

4、如图所示电路，电源电压不变。

闭合电键，电路正常工作。

一段时间后，发现两个电压表的示数相等，则（ ）A 、灯L 一定熄灭。

B 、灯L 可能变亮。

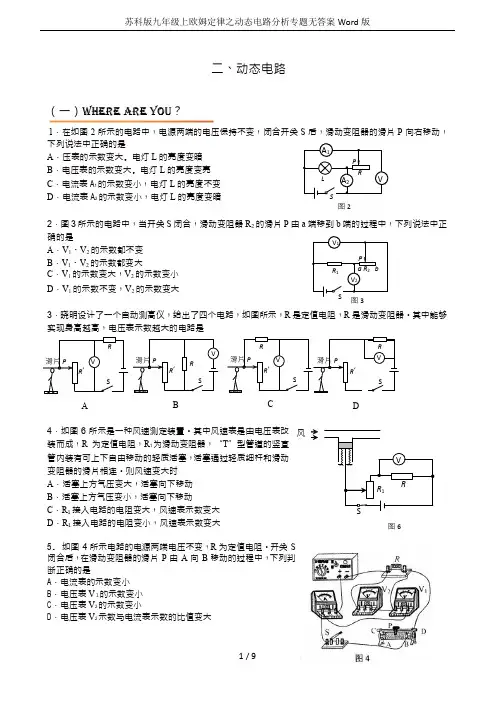

苏科版九年级上欧姆定律之动态电路分析专题无答案Word 版1 / 9二、动态电路（一）Where are you ？1．在如图 2 所示的电路中，电源两端的电压保持不变，闭合开关 S 后，滑动变阻器的滑片 P 向右移动，下列说法中正确的是A ．压表的示数变大, 电灯 L 的亮度变暗B ．电压表的示数变大, 电灯 L 的亮度变亮C ．电流表 A 1 的示数变小，电灯 L 的亮度不变D ．电流表 A 2 的示数变小，电灯 L 的亮度变暗A 1P RL A 2VS 图 22．图 3 所示的电路中，当开关 S 闭合，滑动变阻器 R 2 的滑片 P 由 a 端移到 b 端的过程中，下列说法中正确的是V 1A ．V 1、V 2 的示数都不变B ．V 1、V 2 的示数都变大PC ．V 1 的示数变大，V 2 的示数变小D ．V 1 的示数不变，V 2 的示数变大R 1a R 2b V 2 3．晓明设计了一个自动测高仪，给出了四个电路，如图所示，R 是定值电阻，R 是滑动变阻器。

其中能够 实现身高越高，电压表示数越大的电路是 R滑片 PVR ´SAV 滑片 PRR ´ S B R滑片 P VR ´ S C R滑片 PVR ´SD 4．如图 6 所示是一种风速测定装置。

其中风速表是由电压表改 风装而成，R 为定值电阻，R 1 为滑动变阻器，“T ”型管道的竖直 管内装有可上下自由移动的轻质活塞，活塞通过轻质细杆和滑动 变阻器的滑片相连。

则风速变大时 A ．活塞上方气压变大，活塞向下移动 B ．活塞上方气压变小，活塞向下移动C ．R 1 接入电路的电阻变大，风速表示数变大 SD ．R 1 接入电路的电阻变小，风速表示数变大5. 如图 4 所示电路的电源两端电压不变，R 为定值电阻。

开关 S 闭合后，在滑动变阻器的滑片 P 由 A 向 B 移动的过程中，下列判 断正确的是A ．电流表的示数变小B ．电压表 V １的示数变小C ．电压表 V 2 的示数变小D ．电压表 V 2 示数与电流表示数的比值变大VR 1R图 6（二）Where are you going ？1．会判断电路连接方式和电表测量对象。

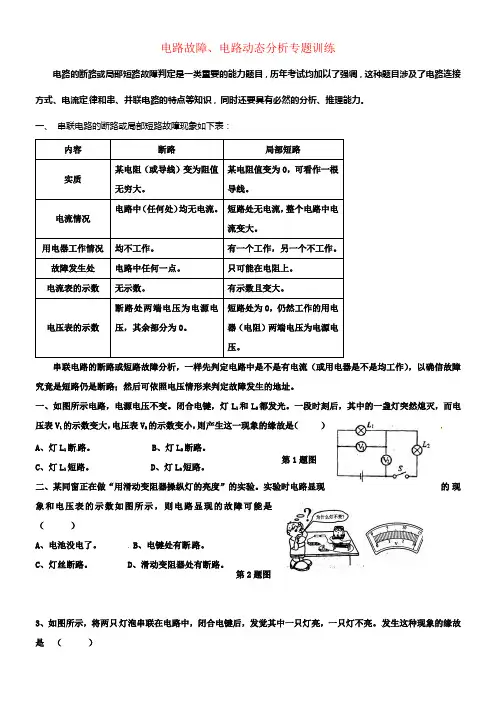

电路故障、电路动态分析专题训练电路的断路或局部短路故障判定是一类重要的能力题目，历年考试均加以了强调，这种题目涉及了电路连接方式、电流定律和串、并联电路的特点等知识，同时还要具有必然的分析、推理能力。

一、 串联电路的断路或局部短路故障现象如下表：内容 断路局部短路实质某电阻（或导线）变为阻值无穷大。

某电阻值变为0，可看作一根导线。

电流情况电路中（任何处）均无电流。

短路处无电流，整个电路中电流变大。

用电器工作情况 均不工作。

有一个工作，另一个不工作。

故障发生处 电路中任何一点。

只可能在电阻上。

电流表的示数无示数。

有示数且变大。

电压表的示数断路处两端电压为电源电压，其余部分为0。

短路处为0，仍然工作的用电器（电阻）两端电压为电源电压。

串联电路的断路或短路故障分析，一样先判定电路中是不是有电流（或用电器是不是均工作），以确信故障究竟是短路仍是断路；然后可依照电压情形来判定故障发生的地址。

一、如图所示电路，电源电压不变。

闭合电键，灯L 1和L 2都发光。

一段时刻后，其中的一盏灯突然熄灭，而电压表V 1的示数变大，电压表V 2的示数变小，则产生这一现象的缘故是（ ）A 、灯L 1断路。

B 、灯L 2断路。

C 、灯L 1短路。

D 、灯L 2短路。

二、某同窗正在做“用滑动变阻器操纵灯的亮度”的实验。

实验时电路显现的现象和电压表的示数如图所示，则电路显现的故障可能是（ ）A 、电池没电了。

B 、电键处有断路。

C 、灯丝断路。

D 、滑动变阻器处有断路。

3、如图所示，将两只灯泡串联在电路中，闭合电键后，发觉其中一只灯亮，一只灯不亮。

发生这种现象的缘故是 （ ）第1题图第2题图A 、不亮的灯泡灯丝断了或接触不良。

B 、两灯比较，不亮的灯泡电阻太大。

C 、两灯比较，不亮的灯泡电阻过小。

D 、两灯比较，通过不亮的灯泡的电流较小。

4、如图所示电路，电源电压不变。

闭合电键，电路正常工作。

一段时刻后，发觉两个电压表的示数相等，则（ ）A 、灯L 必然熄灭。

专题 1 电路动态分析——苏科版九年级物理电学提升类型一：开关的闭合、断开对电路连接方式的影响1. 如图所示，若要使 、 并联，则（ ）A.只闭合 C.只闭合 、B.只闭合 D.只闭合 、1232. 关于如图电路的判断，正确的是（ ）A.只闭合开关 、 时，灯泡 、 并联B.只闭合开关 、 时，灯泡 、 都发光C.闭合所有开关时，灯泡 、 都发光D.只闭合开关 时，灯泡 、 都不发光3. 将灯泡 L 和小电动机 M 接入如图所示的电路中，下列说法中正确的是（ ）A.开关 只控制灯泡 LB.开关 只控制灯泡 LC.先闭合 ，再闭合 时，灯泡 L 短路D.同时闭合 、 ，灯泡 L 和电动机 M 并联4. 车辆在探测到驾乘人员未系安全带时，会在仪表盘上出现指示灯提示，当车速超过 20km/h时增加声音提示。

主驾驶和副驾驶的安全带分别对应开关 和 ，系好安全带，相当于闭合开关，车速超过 20km/h 时开关 闭合，蜂鸣器响起。

只有当主副驾驶都系好安全带时，指示 灯熄灭，提示音消失。

图中最合理的设计方案是（ ）1/8A.B.C.D.类型二：开关的闭合、断开引起动态电路分析5. 如图所示的电路中，电源电压恒定，L 为小灯泡，滑动变阻器 R 的滑片 P 处于中点，通过 控制开关 、 和 的通断来研究电路的常见故障与串、并联，通过调节滑动变阻器来分 析电路中电流的变化情况，则（ ）A.闭合 ，断开 、 ，R 被短路B.闭合 ，断开 、 ，L 与 R 串联C.闭合 ，断开 、 ，L 与 R 并联D.闭合 ，断开 、 ，滑片 P 向右移动，电流表的示数变小6.如图所示，电源电压恒定。

当开关 、 闭合，甲、乙两表为电压表时，两表示数之比： =4：1；当开关 闭合、 断开，若甲、乙两表均为电流表时，两表的示数之比 （）A.4：3B.3：2C.3：4D.3：l7. 如图所示，电源电压为 U，有两只完全相同的灯泡 、 ，当只闭合 时，Ⓐ表示数为 I，则下列说法正确的是（ ）A.只闭合 、 时，Ⓐ表示数为 B.只闭合 、 时，Ⓐ表示数为 IC.只闭合 、 时，V 表示数为 UD.只闭合 、 时，V 表示数为2/85678. 如图所示的电路中，电源电压恒定不变，已知 =3 ，9. 当 S 和 闭合、 断开时，电压表和电流表的示数分别10. 为 和 ；当 断开、S 和 闭合时，电压表和电流表的11. 示数分别为 和 ，则 ： 、 ： 分别是（ ） A.1：1、4：3 B.1：2、1：3 C.1：1、1：4 D.1：4、1：19.为了测出未知电阻 的阻值，某同学利用阻值已知的电阻 和一只电流表或电压表分别设 计了如图所示的四种电路，其中可行的是（电源电压未知且不变）（ ）A.（2）（4）B.（2）（3）C.（1）（3）D.（3）（4）3/810. 如图所示，电源电压不变，当开关 断开， 、 闭合时，电流表示数为 ，电压表示数 为 ；当开关 闭合， 、 断开时，电流表示数为 ，电压表示数为 ．已知 ： =2： 1，则（ ）A. = ， =B. = ， =C. = ， =D. = ， =类型三：滑动变阻器引起的动态电路分析11. 如图所示电路中，电源电压恒定，定值电阻 R 的阻值为 10Ω，闭合开关后，将滑动变 阻器的滑片从某个位置向右滑动一段距离，使变阻器阻值增加了 5Ω，电流表示数减少了 0.04A，则电压表示数的变化是（ ）A.增加了 0.2VB.减少了 0.2VC.增加了 0.4VD.减少了 0.4V4/811121312.如图所示的电路中，电源电压保持不变， =10Ω．闭合开关 S，移动滑动变阻器 的滑片 P 到最右端 b 时，电流表的示数为 0.6A；移动滑片 P 到最左端 a 时，电流表的示数为 0.2A．则电源电压和滑动变阻器的最大阻值分别为（ ）A.6V 20ΩB.12V 20ΩC.6V 10ΩD.12V 10Ω13.某同学利用如图甲所示的电路进行实验，电源电压恒为 3 伏，更换 5 个定值电阻 ，得到 如图乙所示的图象。

九年级上册物理（动态电路分析）专项训练（原卷版） 注意：训练范围：苏科版九年级下册第14章。

1、要对动态电路正确的分析，必须具备以下知识：（1）串联电路中，电阻串的越多，电阻越大（相当于导体电阻长度增长了，串联越多导体长度越长，电阻越大）；并联电路中，电阻并的越多，电阻越小（相当于导体电阻横截面积增大了，并联越多导体横截面积越大，电阻越小）。

（2）不论是串联还是并联电路中，一个电阻变大，总电阻就变大。

（3）串联电路中，因为流过每个用电器的电流大小相等，根据IR U =可以得到，用电器电阻越大，分的电压越大——正比分压；并联电路中，因为每个用电器两端的电压大小相等，根据RU I =可以得到，用电器电阻越大的分的电流越小——反比分流。

（4）电压表与谁构成一个“圈”（与谁并联）就测谁两端的电压，这个“圈”中可以有电流表、闭合的开关，能有一个电源，能有一个或者多个用电器，但这个“圈”中不能既有电源又有用电器。

（5）电压表测导线、电流表、短路的用电器两端的电压时，示数为零，因为导线、电流表、短路的用电器是不消耗电压的，或者消耗电压数值很小，可以忽略不计！2、滑动变阻器引起的动态电路：（1）对照电路图或实物图分析电路连接方式（是串联还是并联）。

（2）明确电表测量对象，确定电路中的不变量（一般是电源电压、定值电阻、额定电压、电功率等）。

（3）明确滑动变阻器滑片移动时电路中相关物理量的变化（电流、用电器两端电压等）。

（4）串联电路中滑动变阻器的滑片P 的位置的变化引起的动态电路的分析思路：①滑片移动→电路总电阻变化−−−→−=总总根据R U I 电路的电流变化−−−−→−=定定根据IRU 定值电阻两端电压发生变化−−−−→−=IU P 定定根据定值电阻的实际功率发生变化； ②滑片移动→电路总电阻变化−−−→−=总总根据R U I 电路的电流变化−−−−→−=定定根据IRU 定值电阻两端电压发生变化−−−−−→−+=滑定总根据U U U 滑动变阻器两端电压发生变化−−−−→−=IU P 滑滑根据滑动变阻器的实际功率发生变化！（5）并联电路中滑动变阻器的滑片P 的位置的变化引起的动态电路分析思路：①滑片移动→滑动变阻器支路电阻变化−−−→−=R UI 根据滑动变阻器支路电流变化−−−→−=IU P 根据滑动变阻器支路的实际功率发生变化；②滑片移动→滑动变阻器支路电阻变化→电路总电阻变化−−−→−=总总根据R U I 电路的总电流变化−−−→−=UI P 根据电路中总用电器的实际功率发生变化；③滑片移动→滑动变阻器支路电阻变化−−−→−=R U I 根据滑动变阻器支路电流变化−−−−→−+=定滑总II I 电路的总电流变化−−−→−=UI P 根据电路中总用电器的实际功率发生变化！ 3、电路中开关的闭合或断开引起变化的动态电路：（l ）根据题意分别画出开关闭合和断开对应的等效电路。
