运算放大器分类

运算放大器的分类简介以及主要特点有哪些？运算用来调整和放大模拟信号，它是用途非常广泛的器件，接入适当的反馈网络，可用作精密的沟通和直流放大器、有源、及。

其应用领域已经延长到、通信、消费等各个领域，并将在将来技术方面饰演重要角色。

按参数可分为如下几类：通用型运算放大器：主要特点是价格低廉、产品量大面广,其性能指标能适合于普通性用法。

低温漂型运算放大器：在精密仪器、弱信号检测等自动控制仪表中,总是希翼运算放大器的失调电压要小且不随温度的变幻而变幻。

高阻型运算放大器：特点是差模输入阻抗十分高,输入偏置十分小,普通rid＞1GΩ~1TΩ,IB为几皮安到几十皮安。

高速型运算放大器：主要特点是具有高的转换速率和宽的频率响应。

低功耗型运算放大器：因为集成化的最大优点是能使复杂电路小型轻巧,所以随着便携式仪器应用范围的扩大,必需用法低电源电压供电、低功率消耗的运算放大器相适用。

高压大功率型运算放大器：运算放大器的输出电压主要受供电电源的限制。

可编程控制运算放大器：在仪器仪表得用法过程中都会涉及到量程得问题.为了得到固定电压得输出,就必需转变运算放大器得放大倍数。

运算放大器的工作原理：[size=1.1] 运算放大器具有两个输入端和一个输出端，1所示，其中标有“+”号的输入端为“同相输入端”而不能叫做正端)，另一只标有“一”号的输入端为“反相输入端”同样也不能叫做负端，假如先后分离从这两个输入端输入同样的信号，则在输出端会得到电压相同但极性相反的输出信号：输出端输出的信号与同相输入端的信号同相，而与反相输入端的信号反相。

[size=1.1]运算放大器所接的电源可以是单电源的，也可以是双电源的。

运算放第1页共2页。

运算放大器的元件名称
运算放大器的元件名称有：
1.差分放大器：差分放大器是集成运算放大器的核心部件，由两个输入端口和一个共同的输出端口组成。

当两个输入端口之间的电压差异发生变化时，输出端口会根据放大倍数进行相应的变化。

2.输出级：输出级是集成运算放大器的另一个重要组成部分，用于将差分放大器的输出信号放大并驱动负载。

输出级通常由一个放大器和一个输出级限制器组成。

3.偏置电路：偏置电路可以提供恒定的偏置电压，以确保集成运算放大器的正常工作。

偏置电路通常由一个基准电压源和一个反馈电阻组成。

4.补偿电路：补偿电路用于补偿集成运算放大器的频率响应，以提高其稳定性和性能。

补偿电路通常由一个补偿电容和一个补偿电阻组成。

此外，运算放大器还有多个晶体管和电阻、电容等元件组成。

如需了解更多关于运算放大器的信息，建议咨询专业人士。

运算放大器的分类为满足实际使用中对集成运放性能的特殊要求，除性能指标比较适中的通用型运放外，发展了适应不同需要的专用型集成运放。

它们在某些技术指标上比较突出。

根据运算放大器的技术指标可以对其进行分类，主要有通用、高速、宽带、高精度、高输入电阻和低功耗等几种。

1. 通用型通用型运算放大器的技术指标比较适中，价格低廉。

通用型运放也经过了几代的演变，早期的通用Ⅰ型运放已很少使用了。

以典型的通用型运放CF741(mA741)为例，输入失调电压1～2mV、输入失调电流20nA、差模输入电阻2MW，开环增益100dB、共模抑制比90dB、输出电阻75W、共模输入电压范围±13 V、转换速率0.5V/ms。

2. 高速型和宽带型用于宽频带放大器、高速A/D和D/A，高速数据采集测试系统。

这种运放的单位增益带宽和压摆率的指标均较高，用于小信号放大时，可注重fH或fc，用于高速大信号放大时，同时还应注重SR。

例如：CF2520/2525SR＝120V/ms BW·G ＝ 20MHzAD9620SR＝2200V/msfH ＝ 600MHzAD9618SR＝1800V/ms BW·G ＝ 8000MHzOP37SR＝17V/ms BW·G ＝ 63MHzCF357SR＝50V/msBW·G ＝ 20 MHz3. 高精度(低漂移型）用于精密仪表放大器，精密测试系统，精密传感器信号变送器等。

例如：OP177CF7144. 高输入阻抗型用于测量设备及采样保持电路中。

例如：AD549CF155/255/3555. 低功耗型用于空间技术和生物科学研究中，工作于较低电压下，工作电流微弱。

例如： OP22 正常工作时，静态功耗可低至36μW。

OP290 在±0.8V电压下工作，功耗为24μW。

CF7612 在±5V电压下工作，功耗为50μW。

6. 功率型这种运放的输出功率可达1W以上，输出电流可达几个安培以上。

运算放大器的分类
运算放大器可以根据其内部电路结构和应用领域来分类，主要分为以下几种：
1. 基本型运算放大器：传统的运算放大器，内部由一个差分放大器和一个级联缓冲器组成，用于放大、滤波、积分、微分等基本电路。

2. 差分型运算放大器：内部电路结构和基本型类似，但增益更高，具有更高的共模抑制比和更低的失调电压。

3. 仪器放大器：专用于测量和检测的放大器，具有高共模抑制比、高精度、低噪音等特点。

4. 高速运算放大器：适用于高速信号处理，具有更高的带宽和更快的响应速度。

5. 低功耗运算放大器：适用于低功率应用，具有低静态电流、低供电电压等特点。

6. 压限放大器：用于对信号进行压限，可保护信号处理电路免受过大电压的损害。

7. 电流型运算放大器：通过输入电流控制输出电压，适用于电流驱动应用。

8. 隔离型运算放大器：可实现输入端和输出端的电气隔离，适用于对输入信号进行隔离和放大的应用。

凌特是一个以提供高性能、高质量的模拟器件以及方案的提供商。

其公司产品共分为五大部分，分别为运算放大器、电源管理、数据转换器、接口类、以及RF/无线产品，其中每个大类中又根据产品的性能细分为各种产品。

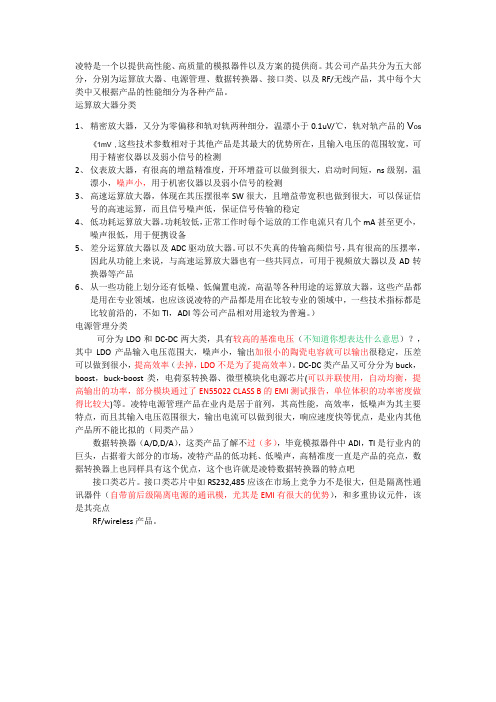

运算放大器分类1、精密放大器，又分为零偏移和轨对轨两种细分，温漂小于0.1uV/℃，轨对轨产品的V os《1mV，这些技术参数相对于其他产品是其最大的优势所在，且输入电压的范围较宽，可用于精密仪器以及弱小信号的检测2、仪表放大器，有很高的增益精准度，开环增益可以做到很大，启动时间短，ns级别，温漂小，噪声小，用于机密仪器以及弱小信号的检测3、高速运算放大器，体现在其压摆很率SW很大，且增益带宽积也做到很大，可以保证信号的高速运算，而且信号噪声低，保证信号传输的稳定4、低功耗运算放大器。

功耗较低，正常工作时每个运放的工作电流只有几个mA甚至更小，噪声很低，用于便携设备5、差分运算放大器以及ADC驱动放大器。

可以不失真的传输高频信号，具有很高的压摆率，因此从功能上来说，与高速运算放大器也有一些共同点，可用于视频放大器以及AD转换器等产品6、从一些功能上划分还有低噪、低偏置电流，高温等各种用途的运算放大器，这些产品都是用在专业领域，也应该说凌特的产品都是用在比较专业的领域中，一些技术指标都是比较前沿的，不如TI，ADI等公司产品相对用途较为普遍。

）电源管理分类可分为LDO和DC-DC两大类，具有较高的基准电压（不知道你想表达什么意思）？，其中LDO产品输入电压范围大，噪声小，输出加很小的陶瓷电容就可以输出很稳定，压差可以做到很小，提高效率（去掉，LDO不是为了提高效率）。

DC-DC类产品又可分分为buck，boost，buck-boost类，电荷泵转换器、微型模块化电源芯片(可以并联使用，自动均衡，提高输出的功率，部分模块通过了EN55022 CLASS B的EMI测试报告，单位体积的功率密度做得比较大)等。

运算放大器应用技术手册摘要：1.运算放大器简介1.1 运算放大器的定义与作用1.2 运算放大器的基本原理2.运算放大器的分类与特点2.1 运算放大器的分类2.2 运算放大器的特点3.运算放大器的应用领域3.1 音频处理3.2 信号处理3.3 仪器测量3.4 通信系统3.5 其他领域4.运算放大器的基本电路4.1 反相放大电路4.2 同相放大电路4.3 差分放大电路4.4 积分电路4.5 微分电路5.运算放大器的性能参数与选择5.1 开环增益5.2 输入偏置电流5.3 输入偏置电压5.4 输出电流5.5 电源电压5.6 选择运算放大器的方法6.运算放大器的使用与调试6.1 运算放大器的使用方法6.2 运算放大器的调试步骤7.运算放大器的常见问题及解决方法7.1 输出信号波动较大7.2 输入偏置电流过大7.3 电路噪声问题7.4 输出短路问题正文：【运算放大器简介】运算放大器（Operational Amplifier，简称OPA）是一种模拟电子器件，具有高增益、高输入阻抗、低输出阻抗等特性。

它广泛应用于各种电子设备和系统中，承担信号放大、处理、滤波等功能。

【运算放大器的基本原理】运算放大器的基本原理是基于反馈网络，通过对输入信号进行比例、求和、差分等运算，得到所需的输出信号。

运算放大器的核心部分是运放芯片，它由输入级、中间级、输出级组成。

【运算放大器的分类与特点】运算放大器根据技术指标和应用领域的不同，可以分为多种类型。

常见的有通用运算放大器、高速运算放大器、低功耗运算放大器、仪表运算放大器等。

各种类型的运算放大器具有不同的特点，如高增益、低失真、低噪声、宽频带等。

【运算放大器的应用领域】运算放大器广泛应用于各个领域，如音频处理（如音响放大器）、信号处理（如滤波器、信号发生器）、仪器测量（如示波器、频谱分析仪）、通信系统（如放大器、振荡器）等。

【运算放大器的基本电路】运算放大器可以实现多种基本电路，如反相放大电路、同相放大电路、差分放大电路、积分电路、微分电路等。

运放分类及选型对于较大音频、视频等交流信号，选SR （转换速率)大的运放比较合适。

对于处理微弱的直流信号的电路，选用精度比较高的运放比较合适(即失调电流,失调电压及温漂均比较小）运算放大器大体上可以分为如下几类：1、 通用型运放2、 高阻型运放3、 低温漂型运放4、 高速型运放5、 低功耗型运放6、 高压大功率型运放1、 通用型运放其性能指标能适合于一般性（低频以及信号变化缓慢)使用，例如741A μ，LM358(双运放），LM324及场效应管为输入级的LF356。

2、 高阻型运放这类运放的特点是差模输入阻抗非常高，输入偏置电流非常小。

实现这些指标的主要措施是利用场效应管的高输入阻抗的特点,但这类运放的输入失调电压较大。

这类运放有LF356、LF355、LF347、CA3130、CA3140等3、 低温漂型运放在精密仪器、弱信号检测等自动控制仪表中,希望运放的失调电压要小，且不随温度的变化而变化。

底温漂型运放就是为此设计的。

目前常用的低温漂型运放有OP07、OP27、OP37、AD508及MOSFET 组成的斩波稳零型低温漂移器件ICL7650等。

4、 高速型运放在快速A/D 及D/A 以及在视频放大器中,要求运放的转换速率SR 一定要高,单位增益带宽BWG 一定要足够大。

高速型运放的主要特点是具有高的转换速率和宽的频率响应。

常见的运放有LM318、175A μ等。

其SR=50~70V/ms5、 低功耗型运放由于便携式仪器应用范围的扩大，必须使用低电源电压供电、低功耗的运放。

常用的低功耗运放有TL-022C,TL —160C 等。

6、 高压大功率型运放运放的输出电压主要受供电电源的限制。

在普通运放中，输出的电压最大值一般仅有几十伏,输出电流仅几十毫安，若要提高多输出电压或输出电流，运放外部必须要加辅助电路。

高压大功率运放外部不需要附加任何电路，即可输出高电压和大电流。

D41运放的电源电压可达V 150±,791A μ运放的输出电流可达1A 。

运放分类及选型对于较大音频、视频等交流信号，选SR （转换速率）大的运放比较合适。

对于处理微弱的直流信号的电路，选用精度比较高的运放比较合适（即失调电流，失调电压及温漂均比较小）运算放大器大体上可以分为如下几类：1、通用型运放2、高阻型运放3、低温漂型运放4、高速型运放5、低功耗型运放6、高压大功率型运放1、通用型运放其性能指标能适合于一般性（低频以及信号变化缓慢）使用，例如3741，LM358 （双运放），LM324及场效应管为输入级的LF356.2、高阻型运放这类运放的特点是差模输入阻抗非常高，输入偏置电流非常小。

实现这些指标的主要措施是利用场效应管的高输入阻抗的特点，但这类运放的输入失调电压较大。

这类运放有LF356、LF355、LF347、CA3130、CA3140 等3、低温漂型运放在精密仪器、弱信号检测等自动控制仪表中，希望运放的失调电压要小，且不随温度的变化而变化。

低温漂型运放就是为此设计的。

目前常用的低温漂型运放有OP07、OP27、OP37、AD508及MOSFET 组成的斩波稳零型低温漂移器件ICL7650等。

4、高速型运放在快速A/D及D/A以及在视频放大器中，要求运放的转换速率SR 一定要高，单位增益带宽BWG —定要足够大。

高速型运放的主要特点是具有高的转换速率和宽的频率响应。

常见的运放有LM318、从175等。

其SR=50~70V/ms5、低功耗型运放由于便携式仪器应用范围的扩大，必须使用低电源电压供电、低功耗的运放。

常用的低功耗运放有TL-022C, TL-160C等。

6、高压摆大功率型运放运放的输出电压主要受供电电源的限制。

在普通运放中，输出的电压最大值一般仅有几十伏，输出电流仅几十毫安，若要提高多输出电压或输出电流，运放外部必须要加辅助电路。

高压大功率运放外部不需要附加任何电路，即可输出高电压和大电流。

D41运放的电源电压可达-150V，J A791运放的输出电流可达1A。

运算放大器基本知识运算放大器基本知识一、引言在现代电子技术领域，运算放大器是一种广泛应用的重要电路元件。

它具有高输入阻抗、低输出阻抗、可变增益和线性放大等特点，在信号处理、自动控制、仪器仪表以及通信等领域都扮演着举足轻重的角色。

本文将从运算放大器的分类、基本原理和应用等方面进行介绍，希望读者可以对运算放大器有一个全面的了解。

二、运算放大器的类别根据运算放大器的基本结构和性质，可以将其分为两大类别：开环运算放大器和闭环运算放大器。

1. 开环运算放大器开环运算放大器是指将输入信号直接送入放大器的输入端口，而输出信号则从放大器的输出端口取出的一种极简化模型。

在此模型中，放大器没有任何反馈电路，因此其输入阻抗较高，输出阻抗较低，增益较大。

只是由于放大器的增益不稳定，无法满足一些实际应用的要求，因此常常需要通过反馈电路来稳定其增益。

2. 闭环运算放大器闭环运算放大器是在开环运算放大器基础上加入了反馈电路，并将输出信号的一部分反馈给输入端口的一种信号放大器。

闭环运算放大器利用反馈电路来精确控制其增益和频率响应，因此具有更好的稳定性和线性特性。

其应用范围较广泛，是我们日常生活中常见的放大器类型。

三、运算放大器的基本原理运算放大器的基本原理是通过差分输入信号对输入信号进行放大和处理。

它由两个输入端口（非反相端口和反相端口）、一个输出端口和一个电源端口组成。

1. 差分输入差分输入是指在运算放大器的非反相输入端口和反相输入端口之间所提供的输入信号。

当在非反相端口输入正电压信号，反相端口输入负电压信号时，差分输入就产生了。

差分输入是运算放大器放大和处理信号的关键所在，差分输入的大小和极性决定着输出信号的变化。

2. 开环增益开环增益是指运算放大器在没有反馈电路作用下的增益。

根据运算放大器的特性，其开环增益一般较大，通常可达几千至几百万倍。

3. 反馈反馈是指将部分输出信号送回至输入端口，以调节放大器的增益和稳定其性能的一种电路。
