运放选型指南

ADI 公司开发创新能源解决方案已逾十年。

我们的高性能放大器产品组合在促进变电站设备中的电能质量监控方面起着重要作用，而且随着再生能源系统的最新发展，它们也有助于实现突破性的解决方案。

能源应用放大器欲了解有关能源应用的更多信息，请访问：/zh/energy典型太阳能电池系统图典型变电站自动化系统图过程控制和工业自动化应用放大器40多年来，工业过程控制系统设计者与ADI公司密切合作，以定义、开发、实施针对各种应用进行优化的完整信号链解决方案。

我们提供基于业界领先技术和系统性专业技术的精密控制与监测解决方案，使过程控制同时具备可靠性与创新性。

欲了解有关过程控制和工业自动化应用的更多信息，请访问：/zh/processcontrol仪器仪表和测量应用放大器ADI公司提供高性能模拟解决方案，用来检测、测量、控制各种传感器。

我们的技术支持广泛的创新设备鉴别、测量液体、粉末、固体和气体。

领先的放大器产品可帮助客户优化定性和定量仪器的性能。

网络分析仪框图电子秤框图欲了解有关仪器仪表和测量应用的更多信息，请访问：/zh/instrumentation电机和电源控制应用放大器针对电机和电源控制解决方案，ADI公司提供齐全的产品系列以优化系统级和应用导向设计。

ADI公司的放大器产品在电流检测和电压检测应用中具有许多优势。

欲了解有关电机和电源控制应用的更多信息，请访问：/zh/motorcontorl健器械的未来。

脉搏血氧仪功能框图医疗保健应用放大器(续)超声功能框图欲了解有关医疗保健应用的更多信息，请访问：/zh/healthcare通信应用放大器通信系统联通世界。

无论是传输重要信息，报导突发新闻，还是联系家人和朋友，通信系统都不可或缺。

宽带系统设计工程一向信赖ADI公司来创造卓越的设计。

ADI公司丰富多样的运算放大器支持由点到点通信系统、专用移动无线电和无线基础设施设备所组成的网络以低功耗、高容量和经济有效的方式运行。

运算放大器参数说明及选型指南一、运放的参数说明：1.增益：运算放大器的增益是指输出信号与输入信号之间的比值，通常用V/V表示。

增益可以是固定的，也可以是可调的。

增益决定了输出信号相对于输入信号的放大程度。

2.带宽：运算放大器的带宽是指在其增益达到-3dB时的频率范围。

带宽决定了运放的工作频率范围，对于高频应用，需要选择具有宽带宽的运放。

3.输入偏置电压：输入偏置电压是指在无输入信号时，运放输入端的直流偏置电压。

输入偏置电压可能会引入偏置误差，对于精密测量电路，需要选择输入偏置电压尽可能小的运放。

4.输入偏置电流：输入偏置电流是指在无输入信号时，运放输入端的直流偏置电流。

输入偏置电流可能会引起输入端的电平漂移，对于高精度应用，需要选择输入偏置电流尽可能小的运放。

5.输入偏置电流温漂：输入偏置电流温漂是指输入偏置电流随温度变化的比例。

输入偏置电流温漂可能会导致运放的工作点发生变化，对于温度变化较大的应用，需要选择输入偏置电流温漂较小的运放。

6.输入噪声：输入噪声是指在无输入信号时，运放输入端产生的噪声。

输入噪声可能会影响信号的纯净度，对于低噪声应用，需要选择输入噪声较低的运放。

7.输出电流：输出电流是指运放输出端提供的最大电流。

输出电流决定了运放的输出能力，在驱动负载电流较大的应用中，需要选择输出电流较大的运放。

8.输出电压：输出电压是指运放输出端能够提供的最大电压。

输出电压决定了运放的输出范围，在需要大幅度信号放大的应用中，需要选择输出电压较大的运放。

二、选型指南：1.确定应用需求：根据实际应用需求确定所需的放大倍数、带宽、输入/输出电压等参数。

例如，对于音频放大器，需要考虑音频频率范围、输出功率等因素。

2.选择性能指标：根据应用需求选择合适的性能指标。

不同应用对各个参数的要求可能会有所差异，需根据实际情况进行权衡与选择。

3.查询产品手册：查询供应商的产品手册或网站，获取相关产品的详细参数信息。

产品手册通常会提供各项参数的典型值和极限值，可以用于评估是否满足需求。

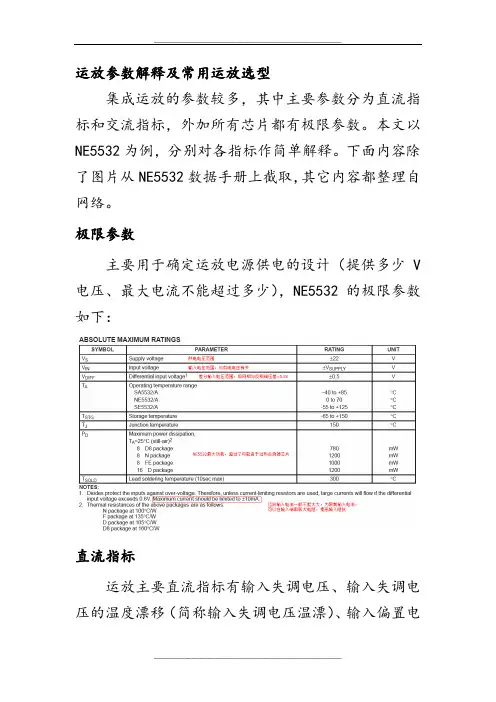

运放参数解释及常用运放选型集成运放的参数较多，其中主要参数分为直流指标和交流指标，外加所有芯片都有极限参数。

本文以NE5532为例，分别对各指标作简单解释。

下面内容除了图片从NE5532数据手册上截取，其它内容都整理自网络。

极限参数主要用于确定运放电源供电的设计（提供多少V电压、最大电流不能超过多少），NE5532的极限参数如下：直流指标运放主要直流指标有输入失调电压、输入失调电压的温度漂移（简称输入失调电压温漂）、输入偏置电流、输入失调电流、输入偏置电流的温度漂移（简称输入失调电流温漂）、差模开环直流电压增益、共模抑制比、电源电压抑制比、输出峰-峰值电压、最大共模输入电压、最大差模输入电压。

NE5532的直流指标如下：输入失调电压Vos输入失调电压定义为集成运放输出端电压为零时，两个输入端之间所加的补偿电压。

输入失调电压实际上反映了运放内部的电路对称性，对称性越好，输入失调电压越小。

输入失调电压是运放的一个十分重要的指标，特别是精密运放或是用于直流放大时。

输入失调电压与制造工艺有一定关系，其中双极型工艺（即上述的标准硅工艺）的输入失调电压在±1~10mV之间；采用场效应管做输入级的，输入失调电压会更大一些。

对于精密运放，输入失调电压一般在1mV以下。

输入失调电压越小，直流放大时中间零点偏移越小，越容易处理。

所以对于精密运放是一个极为重要的指标。

输入失调电压的温度漂移（简称输入失调电压温漂）ΔVos/ΔT输入失调电压的温度漂移定义为在给定的温度范围内，输入失调电压的变化与温度变化的比值。

这个参数实际是输入失调电压的补充，便于计算在给定的工作范围内，放大电路由于温度变化造成的漂移大小。

一般运放的输入失调电压温漂在±10~20μV/℃之间，精密运放的输入失调电压温漂小于±1μV/℃。

输入偏置电流Ios输入偏置电流定义为当运放的输出直流电压为零时，其两输入端的偏置电流平均值。

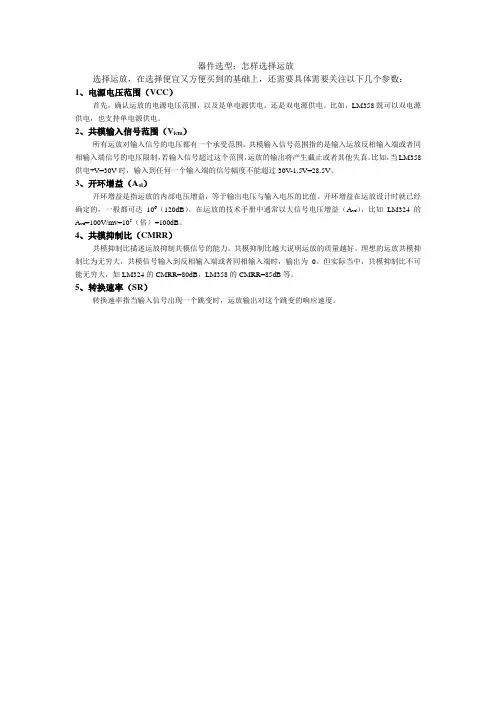

器件选型：怎样选择运放
选择运放，在选择便宜又方便买到的基础上，还需要具体需要关注以下几个参数：1、电源电压范围（VCC）
首先，确认运放的电源电压范围，以及是单电源供电，还是双电源供电。

比如，LM358既可以双电源供电，也支持单电源供电。

2、共模输入信号范围（V icm）
所有运放对输入信号的电压都有一个承受范围。

共模输入信号范围指的是输入运放反相输入端或者同相输入端信号的电压限制，若输入信号超过这个范围，运放的输出将产生截止或者其他失真。

比如，当LM358供电+V=30V时，输入到任何一个输入端的信号幅度不能超过30V-1.5V=28.5V。

3、开环增益（A ol）
开环增益是指运放的内部电压增益，等于输出电压与输入电压的比值。

开环增益在运放设计时就已经确定的，一般都可达106（120dB）。

在运放的技术手册中通常以大信号电压增益（A vd），比如LM324的
A vd=100V/mv=105（倍）=100dB。

4、共模抑制比（CMRR）
共模抑制比描述运放抑制共模信号的能力。

共模抑制比越大说明运放的质量越好。

理想的运放共模抑制比为无穷大，共模信号输入到反相输入端或者同相输入端时，输出为0。

但实际当中，共模抑制比不可能无穷大，如LM324的CMRR=80dB，LM358的CMRR=85dB等。

5、转换速率（SR）
转换速率指当输入信号出现一个跳变时，运放输出对这个跳变的响应速度。

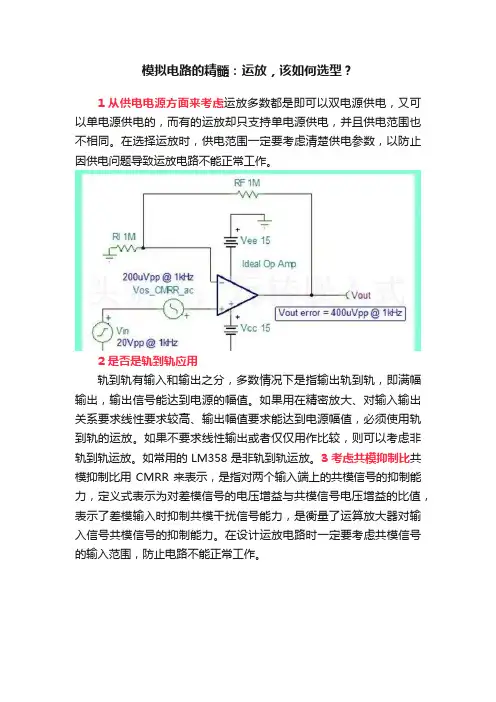

模拟电路的精髓：运放，该如何选型？
1 从供电电源方面来考虑运放多数都是即可以双电源供电，又可以单电源供电的，而有的运放却只支持单电源供电，并且供电范围也不相同。

在选择运放时，供电范围一定要考虑清楚供电参数，以防止因供电问题导致运放电路不能正常工作。

2 是否是轨到轨应用
轨到轨有输入和输出之分，多数情况下是指输出轨到轨，即满幅输出，输出信号能达到电源的幅值。

如果用在精密放大、对输入输出关系要求线性要求较高、输出幅值要求能达到电源幅值，必须使用轨到轨的运放。

如果不要求线性输出或者仅仅用作比较，则可以考虑非轨到轨运放。

如常用的LM358是非轨到轨运放。

3 考虑共模抑制比共模抑制比用CMRR来表示，是指对两个输入端上的共模信号的抑制能力，定义式表示为对差模信号的电压增益与共模信号电压增益的比值，表示了差模输入时抑制共模干扰信号能力，是衡量了运算放大器对输入信号共模信号的抑制能力。

在设计运放电路时一定要考虑共模信号的输入范围，防止电路不能正常工作。

4 是否是精密运放
在放大微弱信号时，对运放的精密性要求比较高，需要考虑输入失调电压，是否存在零漂。

在使用一些模拟类传感器时，可能会发现这样的说明：输入为零时，输出信号不大于多少。

运放都存在输入失调电压的情况，即输入为零时，输出不为零，需要电路调整。

5 其他参数
其他参数，如工作温度范围、封装形式、运放通道数、价格等。

总之，运放的选择是比较复杂的，不同运放之间，价格相差巨大，一
定要根据实际使用情况，正确选择运放参数。

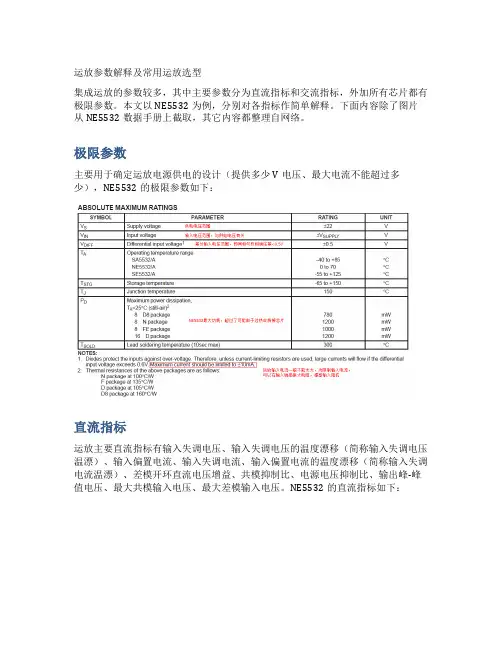

运放参数解释及常用运放选型集成运放的参数较多，其中主要参数分为直流指标和交流指标，外加所有芯片都有极限参数。

本文以NE5532为例，分别对各指标作简单解释。

下面内容除了图片从NE5532数据手册上截取，其它内容都整理自网络。

极限参数主要用于确定运放电源供电的设计（提供多少V 电压、最大电流不能超过多少），NE5532的极限参数如下：直流指标运放主要直流指标有输入失调电压、输入失调电压的温度漂移（简称输入失调电压温漂）、输入偏置电流、输入失调电流、输入偏置电流的温度漂移（简称输入失调电流温漂）、差模开环直流电压增益、共模抑制比、电源电压抑制比、输出峰-峰值电压、最大共模输入电压、最大差模输入电压。

NE5532的直流指标如下：输入失调电压Vos输入失调电压定义为集成运放输出端电压为零时，两个输入端之间所加的补偿电压。

输入失调电压实际上反映了运放内部的电路对称性，对称性越好，输入失调电压越小。

输入失调电压是运放的一个十分重要的指标，特别是精密运放或是用于直流放大时。

输入失调电压与制造工艺有一定关系，其中双极型工艺（即上述的标准硅工艺）的输入失调电压在±1~10mV 之间；采用场效应管做输入级的，输入失调电压会更大一些。

对于精密运放，输入失调电压一般在1mV以下。

输入失调电压越小，直流放大时中间零点偏移越小，越容易处理。

所以对于精密运放是一个极为重要的指标。

输入失调电压的温度漂移（简称输入失调电压温漂）ΔVos/ΔT输入失调电压的温度漂移定义为在给定的温度范围内，输入失调电压的变化与温度变化的比值。

这个参数实际是输入失调电压的补充，便于计算在给定的工作范围内，放大电路由于温度变化造成的漂移大小。

一般运放的输入失调电压温漂在±10~20μV/℃之间，精密运放的输入失调电压温漂小于±1μV/℃。

输入偏置电流Ios输入偏置电流定义为当运放的输出直流电压为零时，其两输入端的偏置电流平均值。

运放分类及选型对于较大音频、视频等交流信号，选SR （转换速率）大的运放比较合适。

对于处理微弱的直流信号的电路，选用精度比较高的运放比较合适（即失调电流，失调电压及温漂均比较小）运算放大器大体上可以分为如下几类：1、通用型运放2、高阻型运放3、低温漂型运放4、高速型运放5、低功耗型运放6、高压大功率型运放1、通用型运放其性能指标能适合于一般性（低频以及信号变化缓慢）使用，例如3741，LM358 （双运放），LM324及场效应管为输入级的LF356.2、高阻型运放这类运放的特点是差模输入阻抗非常高，输入偏置电流非常小。

实现这些指标的主要措施是利用场效应管的高输入阻抗的特点，但这类运放的输入失调电压较大。

这类运放有LF356、LF355、LF347、CA3130、CA3140 等3、低温漂型运放在精密仪器、弱信号检测等自动控制仪表中，希望运放的失调电压要小，且不随温度的变化而变化。

低温漂型运放就是为此设计的。

目前常用的低温漂型运放有OP07、OP27、OP37、AD508及MOSFET 组成的斩波稳零型低温漂移器件ICL7650等。

4、高速型运放在快速A/D及D/A以及在视频放大器中，要求运放的转换速率SR 一定要高，单位增益带宽BWG —定要足够大。

高速型运放的主要特点是具有高的转换速率和宽的频率响应。

常见的运放有LM318、从175等。

其SR=50~70V/ms5、低功耗型运放由于便携式仪器应用范围的扩大，必须使用低电源电压供电、低功耗的运放。

常用的低功耗运放有TL-022C, TL-160C等。

6、高压摆大功率型运放运放的输出电压主要受供电电源的限制。

在普通运放中，输出的电压最大值一般仅有几十伏，输出电流仅几十毫安，若要提高多输出电压或输出电流，运放外部必须要加辅助电路。

高压大功率运放外部不需要附加任何电路，即可输出高电压和大电流。

D41运放的电源电压可达-150V，J A791运放的输出电流可达1A。

运算放大器选型指南运算放大器（Operational Amplifier，简称Op Amp）是一种重要的电子元件，广泛应用于各种电子设备和电路中。

它具有输入阻抗高、增益稳定、输出能力强等特点，可放大输入信号并输出放大后的信号，被用于放大、滤波、比较、积分、微分等多种信号处理应用。

在进行运算放大器选型时，需要考虑以下几个因素：1.功能要求：首先要明确需要运算放大器实现的功能。

不同的应用场景需要不同的功能要求，比如需要放大直流或交流信号，需要实现滤波、比较、积分、微分等功能。

2.参数指标：选择合适的运算放大器要考虑其参数指标，如增益带宽积、输入与输出电压范围、电源电压范围、偏置电压、输入偏置电流、输出阻抗等。

这些参数指标对于实现具体的应用要求至关重要。

3.精度要求：根据应用需求考虑运算放大器的精度要求，如增益的稳定性、输入和输出的精度、温度漂移、噪声等。

一般来说，要求精度越高的应用，选择的运算放大器性能要求也相对较高。

4.效率和成本：运算放大器的效率和成本也是选型中的考虑因素。

效率指的是运算放大器的功耗和能耗，可以根据实际需求选择功耗较低的型号。

成本包括器件本身的价格和其他外部元件的成本，需要综合考虑投资和应用需求。

5.兼容性和可靠性：考虑运算放大器的兼容性和可靠性，特别是在多个放大器组成的电子系统中，要保证各个放大器之间的配合和运行稳定性。

在具体选型时，可以参考厂商提供的数据手册和技术规格表，查找满足应用需求的运算放大器型号。

此外，也可以借鉴其他工程师的经验和评价，了解不同型号的优缺点，从而做出更好的选择。

总结起来，在运算放大器选型时要考虑功能要求、参数指标、精度要求、效率和成本、兼容性和可靠性等因素，根据实际需求选择合适的型号。

最后，进行实际应用前，还需通过实验和测试验证选型的正确性和可靠性。

运放的主要参数及选型运放（Operational Amplifier，简称Op Amp）是一种非线性电路元件，它可以将输入信号放大到更大的幅度。

运放广泛应用于各种音频和视频放大器、信号处理和控制系统等领域。

在选型运放时，主要需要考虑以下参数：1. 增益（Gain）：增益是运放将输入信号放大的幅度。

常见的运放有固定增益和可调增益两种。

2. 带宽（Bandwidth）：带宽是指运放能够放大的频率范围。

通常使用单位增益带宽乘以增益来计算实际带宽。

3. 输入阻抗（Input Impedance）：输入阻抗是指运放输入端对信号源的负载能力。

较高的输入阻抗可以减小信号源电流的损失。

4. 输出阻抗（Output Impedance）：输出阻抗是指运放输出端对负载的影响。

较低的输出阻抗可以提供更大的输出电流。

5. 噪声（Noise）：噪声是指运放输出中与输入信号无关的杂散信号。

在选择运放时需要考虑噪声对于应用的影响。

6. 温漂（Temperature Drift）：温漂是指运放参数随温度变化的程度。

温度漂移对精密应用的性能有很大的影响。

7. 电源电压（Supply Voltage）：电源电压是指供电给运放的电压范围。

电源电压需要满足运放的工作要求。

8.共模抑制比（CMRR）：共模抑制比是指运放对共模信号的抵抗能力。

较高的CMRR可以减小共模干扰的影响。

在选型运放时，需要根据具体应用需求综合考虑以上参数。

可以通过查阅厂商提供的参数手册或者进行实际测试来评估运放的性能。

此外，还需要考虑运放的价格、可靠性和供应等因素。

运算放大器参数说明及选型指南（本文来源于网络，经整理转载于此）运算放大器参数说明及选型指南(本文来源于网络，经整理转载于此)一。

运算放大器的专业术语1 bandwidth 带宽: 电压增益变成低频时1/（2 )的频率值2 共模抑制比：common mode rejection ratio3 谐波失真：harmonic distortion 谐波电压的均方根值的和/基波电压均方根值4 输入偏置电流：input bias current 两输入端电流的平均值5 输入电压范围：input voltage range共模电压输入范围运放正常工作时输入端上的电压；6 输入阻抗:input impendence Rs Rl指定时输入电压与输入电流的比值7 输入失调电流input offset current 运放输出0时，流入两输入端电流的差值；8 输入失调电压 input offset voltage 为了让输出为0，通过两个等值电阻加到两输入端的电压值9 输入电阻：input resistance:任意输入端接地，输入电压的变化值/输入电流的变化值10 大信号电压增益：large-signal voltage gain 输出电压摆幅/输入电压11 输出阻抗：output impendence Rs Rl指定时输出电压与输出电流的比值12 输出电阻：output resistance 输出电压为0，从输出端看进去的小信号电阻13 输出电压摆幅：output voltage swing 运放输出端能正常输入的电压峰值；14 失调电压温漂 offset voltage temperature drift15 供电电源抑制比：power supply rejection 输入失调电流的变化值/电源的变化值16 建立时间 settling time 从开始输入到输出达到稳定的时间；17 摆率：slew rate输入端加上一个大幅值的阶跃信号的时候输出端电压的变化率18 电源电流 supply current19 瞬态响应 transient response 小信号阶跃响应20 单位增益带宽unity gain bandwirth 开环增益为1时的频率值21 电压增益 voltage gain 指rs rl固定时输出电压/输入电压二。

详解运放的参数和选择以后将在使用运放中接触到的关于运放的参数含义记在这里。

最近在使用一款PGA，在PGA输入端接地时发现输出总有个矩形波信号，放大1000倍后非常明显，怀疑是电源引起的干扰。

开始的时候在输入正负电源处都加了100uf和0.1的电容，但效果不明显，后来准备再电源输入端再串联一个电阻，一开始电阻选择的是1k，但上电后发现芯片根本都无法工作，测量芯片两端的电源电压发现才一点多v。

这时候就看了下数据手册的静态电流，发现竟然是5mA，然后这个PGA是5v供电的，如果PGA正常工作，1k电阻上的分压都能到5v。

所以后来用了个50欧的电阻配合着100uf和0.1uf构成了个低通滤波，这样一来芯片工作正常了，然后输出的波纹也小了很多。

在选择运放时应该知道自己的设计需求是什么？从而在运放参数表中来查找。

一般来说在设计中需要考虑的问题包括：1、运放供电电压大小和方式选择；2、运放封装选择；3、运放反馈方式，即是VFA (电压反馈运放)还是CFA(电流反馈运放)；4、运放带宽；5、偏置电压和偏置t电流选择；6、温漂；7、压摆率；8、运放输入阻抗选择；9、运放输出驱动能力大小选择；10、运放静态功耗，即ICC电流大小选择；11、运放噪声选择；12、运放驱动负载稳定时间等等。

偏置电压和输入偏置电流在精密电路设计中，偏置电压是一个关键因素。

对于那些经常被忽视的参数，诸如随温度而变化的偏置电压漂移和电压噪声等，也必须测定。

精确的放大器要求偏置电压的漂移小于200μV和输入电压噪声低于６nV/√Hz。

随温度变化的偏置电压漂移要求小于1μV/℃ 。

低偏置电压的指标在高增益电路设计中很重要，因为偏置电压经过放大可能引起大电压输出，并会占据输出摆幅的一大部分。

温度感应和张力测量电路便是利用精密放大器的应用实例。

低输入偏置电流有时是必需的。

光接收系统中的放大器就必须具有低偏置电压和低输入偏置电流。

比如光电二极管的暗电流电流为pA 量级，所以放大器必须具有更小的输入偏置电流。

运算放大器的结构形式主要有三种：模块、混合电路和单片集成电路。

对于设计工程师来说，不仅是要知道所用产品的型号，而且还应熟悉生产这些产品的工艺，从而能够从一类放大器中选出一种放大器做特定的应用。

表1 给出了各种运算放大器结构的性能情况。

（一）模块放大器目前使用几种工艺生产运算放大器，性能最高的放大器是以模块的形式由分立元件构成的。

因为使用分立元件，所以可选用像高压输出晶体管、超低电流的FET 管以及阻值很高的电阻等等这类专门制作的元件。

在模块的设计中，在电气测试时（密封之前）通过对直流参数（比如失调电压）或交流参数（比如建立时间）进行细调的方法来选择电阻和电容是可能的。

模块工艺的缺点是实际的尺寸较大和价格高。

由于每个模块都是单独构成的，大量加工制造是不现实的，并且制造成本相对地也是很高的，但是对于那些对性能有极高级别要求的特殊应用来说，由于模块运算放大器的规范由生产厂来保证，所以它们还是有吸引力的。

模块运算放大器包括斩波稳定放大器、可变电抗静电计放大器和宽带高速放大器。

1.斩波稳定放大器当需要放大（或缩小）电平极低的电压信号时，要使用斩波放大器。

斩波放大器的内部是交流耦合的--有效的差动输入信号被斩波成方波，这个方波被解调和放大。

交流耦合消除了许多与运放有关的误差，因此失调和漂移极低。

斩波放大器的主要性能指标:低失调电压10 A低失调漂移0.1 V/℃长期稳定性1 V/年高开环增益107V/V低温升漂移3 V2.静电计放大器当需要尽可能高的输入阻抗和最低的偏置电流时，要使用静电计放大器。

静电计放大器内部也是交流耦合的，输入信号被加到包括低漏流的变容二极管（电压可变电容）的电桥上，该电桥由高频载波信号所激励。

输入电压引起电桥的不平衡，合成的交流误差信号被交流耦合到下一级，在那里被同步解调和放大。

使用低漏流可变电容产生的输入电流低至10fA（1fA=10-15A），获得这样的低电流是以较高的失调电压为代价的。
