并联lc谐振回路q值计算

谐振电路的品质因素与计算公式谐振电路在电子技术中有着广泛的应用.谐振电路的特性与该谐振电路的品质因数(即Q值)密切相关.求1个电路的Q值应从其定义出发,才能对Q值的意义有更深刻的理解对谐振电路的特性有更全面的认识。

在研究各种谐振电路时，常常涉及到电路的品质因素Q值的问题，那么什么是Q值呢？下面我们作详细的论述。

品质因数的原始定义是由能量来定义的，表示了电路中能量之间的转换的关系，即电路的储能效率。

从能量定义品质因数可以清楚地表达品质因数的物理意义,对于各种电路具有普遍意义。

对于简单的RLC串联、并联电路品质因数的计算我们可以直接套用品质因数在RLC串联、并联电路中的定义式进行计算，但是对于稍复杂的RLC谐振电路这些公式就不再适用。

通过品质因数最原始的定义即能量定义一定是可以计算的任意谐振电路的品质因数，但是却会较为繁琐。

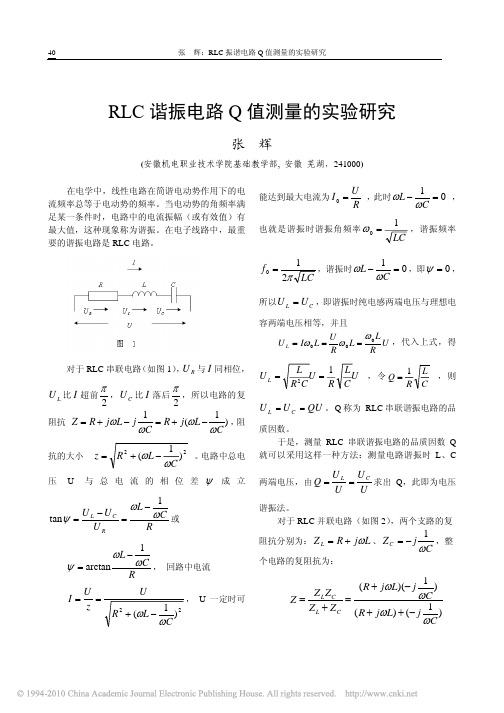

图1是一串联谐振电路，它由电容C、电感L和由电容的漏电阻与电感的线电阻R所组成。

此电路的复数阻抗Z为三个元件的复数阻抗之和。

Z=R+jωL+(-j/ωC)=R+j(ωL-1/ωC) ⑴上式电阻R是复数的实部，感抗与容抗之差是复数的虚部，虚部我们称之为电抗用X表示, ω是外加信号的角频率。

当X=0时，电路处于谐振状态,此时感抗和容抗相互抵消了，即式⑴中的虚部为零，于是电路中的阻抗最小。

因此电流最大，电路此时是一个纯电阻性负载电路，电路中的电压与电流同相。

电路在谐振时容抗等于感抗，所以电容和电感上两端的电压有效值必然相等，电容上的电压有效值UC=I*1/ωC=U/ωCR=QU品质因素Q=1/ωCR，这里I 是电路的总电流。

电感上的电压有效值UL=ωLI=ωL*U/R=QU品质因素Q=ωL/R因为：UC=UL 所以Q=1/ωCR=ωL/R电容上的电压与外加信号电压U之比UC/U= （I*1/ωC）/RI=1/ωCR=Q 电感上的电压与外加信号电压U之比UL/U= ωLI/RI=ωL/R=Q从上面分析可见，电路的品质因素越高，电感或电容上的电压比外加电压越高。

电路q值的计算全文共四篇示例，供读者参考第一篇示例：电路的Q值是指品质因数(Quality Factor)。

品质因数是电路的一个重要参数，衡量了电路在特定频率下的能量储存和损耗比例。

在电路领域，Q值通常用来描述电路的频率选择性，也就是电路在特定频率下的性能表现。

Q值越高，表示电路在特定频率下的能量储存越高，损耗越小，频率选择性越好。

Q值的计算方法有很多种，不同类型的电路具有不同的计算方式。

下面将会介绍几种常见电路的Q值计算方法。

1. 电感电路的Q值计算对于串联电感电路，其Q值可以通过下式计算得出：Q = ωL/RQ为品质因数，ω为电路的角频率，L为电感的电感值，R为电路的电阻值。

4. 电路中的Q值应用Q值在电路设计和分析中有着重要的作用，可以帮助工程师评估电路的性能，优化电路设计，提高电路的工作效率和稳定性。

高Q值的电路通常具有较好的频率选择性，能够减少损耗，提高信号传输质量。

第二篇示例：电路的Q值是一个非常重要的参数，它主要用来描述电路的品质因数，即电路在特定频率下的能量损耗情况。

Q值越高，代表电路的能量损耗越小，品质因数越好。

在电子工程领域中，Q值的计算是非常重要的工作，它能够帮助工程师们设计出更加优秀的电路系统。

Q值的计算通常涉及到电路的电阻、电容和电感等元件的参数，其中最常见的是针对谐振电路的计算。

谐振电路是一种能够在特定频率下产生共振的电路，它是许多电子设备中的重要组成部分。

在谐振电路中，Q值可以通过以下公式来计算：Q = ωL/RQ代表电路的品质因数，ω是电路的角频率，L是电路的电感，R 是电路的电阻。

通过这个公式，可以很容易地计算出谐振电路的Q值，从而评估电路的品质因数。

在实际的工程应用中，工程师们通常会根据设计要求和实际情况来选择合适的元件参数，从而优化电路系统的性能。

除了在谐振电路中，Q值的计算在其他类型的电路中也具有重要意义。

在滤波电路中，Q值可以帮助工程师们评估电路的频率选择性能；在放大电路中，Q值可以帮助工程师们评估电路的稳定性和功耗情况。

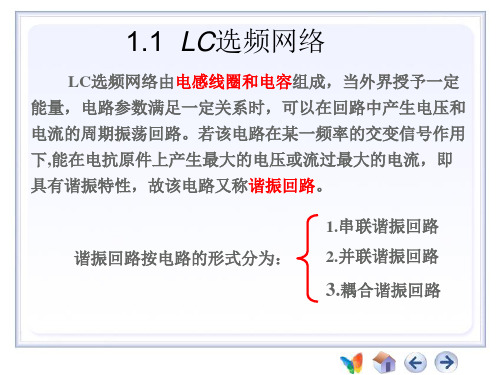

LC谐振电路的Q值1. 什么是LC谐振电路？LC谐振电路是由电感（L）和电容（C）构成的串联或并联电路，能够在特定频率下达到电流和电压的最大值。

谐振电路是电路理论中的重要概念，广泛应用于无线通信、调谐电路和滤波器等领域。

其中，Q值是评估谐振电路性能的一个重要参数。

2. Q值的定义Q值是谐振电路的品质因数，用于衡量电路在谐振频率附近的能量损耗情况。

它的定义可以通过电路的能量储存和能量耗散来描述。

3. Q值的计算公式LC谐振电路的Q值可以使用如下公式计算：[ Q = ]其中： - Q：谐振电路的品质因数 - (_0)：谐振频率，即电路共振时的频率 - L：电感的感值 - R：电路的阻抗，包括电感的电阻、电容的串联电阻和外部电路的串联电阻等。

4. Q值的意义和影响因素Q值是评估电路性能和损耗情况的重要指标，具有以下意义：4.1 能量损耗Q值越高，说明电路的能量耗散越小，能量更多地储存在电感和电容中，能量损耗较小。

4.2 带宽Q值越高，谐振电路的带宽越窄，谐振频率附近的信号才能得到有效放大或滤波。

4.3 幅频特性Q值与谐振峰值的宽度和陡度相关，高Q值的谐振电路能提供更陡峭的幅频特性曲线。

Q值受以下因素的影响：4.4 电感与电容的参数电感和电容的感值和串联阻抗对Q值有直接影响。

较大的感值或电容的串联将导致较大的Q值。

4.5 电路的损耗Q值还会受到电感、电容和外部电阻等元件的损耗的影响，损耗越小，Q值越高。

5. Q值的应用Q值在无线通信和频率选择性放大电路等领域有广泛应用。

5.1 无线通信在无线通信系统中，谐振电路的Q值会直接影响通信质量。

高Q值的谐振电路可以提高频率选择性，减小干扰信号对接收信号的影响。

5.2 频率选择性放大电路高Q值的谐振电路可以在特定频率范围内实现放大增益的增强，对所需频率范围内的信号进行放大，而其它频率范围的信号则被抑制。

6. 总结LC谐振电路的Q值是评估电路性能和能量损耗的重要参数，它反映了电路在谐振频率附近的能量储存和能量耗散的情况。

R、L、C串/并联谐振电路的特性分析及应用摘要：本文对RLC串联、RLC并联及RL-C并联三种谐振电路的阻抗Z、谐振频率 、及品质因数Q三种特性进行了分析。

其中品质因数Q是电路在谐振状态下最为重要的电路特性，我们从Q的几种定义出发，着重研究了它对三种最基本的谐振电路的几个重要影响。

同时简单介绍了串/并联谐振电路在生活中的具体应用。

关键词：谐振电路；谐振特性；品质因数目录0 引言： (1)1 RLC串联与RLC并联及RL-C并联电路阻抗及谐振频率 (2)1.1 RLC串联电路的阻抗及谐振频率 (2)1.2 RLC并联电路的阻抗及谐振频率 (2)1.3 RL-C并联电路的阻抗及谐振频率 (3)2 R、L、C串/并联电路的品质因数Q (3)2.1 电路的品质因数Q (3)2.2 谐振电路的品质因数Q的几点重要性 (4)2.2.1 Q对回路中能量交换及能量储存的影响 (4)2.2.2 Q值与谐振电路的选择性 (4)2.2.2.1 Q值与串联谐振电路的选择性 (4)2.2.2.2 Q值与RL-C并联谐振电路的选择性 (6)2.2.2.3 RLC并联谐振回路与RL-C并联谐振回路的品质因数的统一性 (8)3 谐振电路在生活中的应用 (11)0 引言：构成各种复杂电路的基础通常是RLC 串/并联谐振电路，本文就简单介绍了其三种连接方式如图，而了解这些基本电路的频率特性对于理解更复杂的电路甚至实用电路是非常有益的,并且对于深入了解其它重要的相关特性是十分有帮助的。

本文简单阐述了下面三种电路图的Z 、ω及Q 以及一些具体实际的应用。

下面是R 、L 、C 串/并联谐振电路的简图，如图1，图2，图3所示。

•R U•L U＋•U•C U图1,串联谐振电路RLC•U— 图2，并联谐振电路RLC图3,并联谐振电路C RL -1 RLC 串联与RLC 并联及RL-C 并联电路阻抗及谐振频率 1.1 RLC 串联电路的阻抗及谐振频率由图1知RLC 串联电路的复阻抗Z 和阻抗z 分别为()()22111CL R z L L j R C jL j R Z ωωωωωω-+=-+=-+=电路中的I 和z 以及U 之间的关系为：()221CL R U zU I ωω-+==(1)由于谐振时01=-C L ωω，故谐振时的电流 R U I I =00为。
