各PLC通讯协议简介 各PLC通讯协议简介 转载▼ 分类：通信电子 自从第一台PLC在GM公司汽车生产线上首次应用成功以来，PLC凭借其方便性、可靠性以及低廉的价格得到了广泛的应用.但PLC毕竟是一个黑盒子，不能实时直观地观察控制过程，与DCS相比存在比较大的差距.计算机技术的发展和普及，为PLC又提供了新的技术手段，通过计算机可以实施监测PLC的控制过程和结果，让PLC如虎添翼.但是各PLC通讯介质和通讯协议各不相同，下面将简单介绍主要PLC的通讯介质和协议内容. 美系厂家 RockwellAB Rockwell的PLC主要是包括PLC2、PLC3、PLC5、SLC500、ControlLogix等型号，PLC2和PLC3是早期型号，现在用的比较多的小型PLC是SLC500，中型的一般是ControlLogix，大型的用PLC5系列. DF1协议是Rockwell各PLC都支持的通讯协议，DF1协议可以通过232或422等串口介质进行数据传输，也可以通过DH、DH+、DH485、ControlNet等网络介质来传输.DF1协议的具体内容可以在AB的资料库中下载. AB的plc也提供了OPC和DDE，其集成的软件中RSLogix中就包含DDE和OPC SERVER，可以通过上述软件来进行数据通讯. AB的中高档的PLC还提供了高级语言编程功能，用户还可以通过编程实现自己的通讯协议. GE GE现在在国内用的比较多的主要是90-70和90-30系列plc，这两款PLC都支持SNP协议，SNP协议在其PLC手册中有协议的具体内容. 现在GE的PLC也可以通过以太网链接，GE的以太网协议内容不对外公开，但GE提供了一个SDK开发包，可以基于该开发包通讯. 欧洲系列 西门子 西门子系列PLC主要包括其早期的S5和现在的S7-200、S7-300、S7-400等各型号PLC，早期的S5PLC支持的是3964R协议，但是因为现在在国内应用较少，除极个别改造项目外，很少有与其进行数据通讯的. S7-200是西门子小型PLC，因为其低廉的价格在国内得到了大规模的应用，支持MPI、PPI和自由通讯口协议.
目录 1.引言 (1) 1.1仪表通讯及命令 (1) 1.2仪表基本构成与通讯命令的关系 (2) 2.接线 (3) 2.1RS232接口的仪表与计算机的接线 (3) 2.2RS485接口的仪表与计算机的接线 (4) 2.3关于JR485转换器 (4) 3.通讯接口要素 (5) 4.仪表的版本号 (6) 5.校验核 (7) 6.一般仪表命令集详解 (8) 6.0关于命令集 (8) 6.1读版本号命令 (10) 6.2读主测量值命令 (10) 6.3读其它测量值命令 (11) 6.4读模拟量输出值及开关量输入输出状态命令 (12) 6.5输出模拟量命令 (13) 6.6输出开关量命令 (14)
6.7读仪表参数符号命令 (15) 6.8读仪表参数命令 (16) 6.9设置仪表参数命令 (16) 7.巡检仪通讯命令集 (18) 7.0关于命令集 (18) 7.1读测量值命令 (19) 7.2读报警状态命令 (20) 7.3读参数命令 (21) 7.4设置参数命令 (22) 7.5参数地址表 (23) 8.测试软件 (25) 8.0关于测试软件 (25) 8.1DOS环境测试 (25) 8.2W INDOWS 环境下测试 (26) 9.故障诊断及应用笔记 (29) 9.1故障诊断流程图 (29) 9.2应用笔记 (30) 附录1 通讯中使用的ASCⅡ码表 (31) 附录2 XS系列仪表通讯协议的解释与补充 (32)
1.引言 1.1 仪表通讯及命令 仪表能连接到所有的计算机并与之通讯，采用RS232或RS485传输标准。仪表与计算机之间的往来通讯都以ASCⅡ码实现，意味着计算机能以任何高级语言编程。 仪表的命令集由数条指令组成，完成计算机从仪表读取测量值、报警状态、控制值、参数值，向仪表输出模拟量、数字量，以及对仪表的参数设置。与通过仪表面板设置参数一样，通过计算机对仪表的参数设置被存入EEPROM存贮器，在掉电情况下也能保存这些参数。 为避免通讯冲突，所有的操作均受计算机控制。当仪表不进行发送时，都处于侦听方式。计算机按规定地址向某一仪表发出一个命令，然后等待一段时间，等候仪表回答。如果没收到回答，则超时中止，将控制转回计算机。 由于仪表的特性不同，我们将仪表的通讯命令集分为3类： 第1类：一般仪表 包括除巡检仪和无纸记录仪外的全部仪表。 命令详解见第6章 第2类：巡检仪表 命令详解见第7章 第3类：无纸记录仪 通讯规程见《无纸记录仪用户手册》
编号：_______________本资料为word版本，可以直接编辑和打印，感谢您的下载 sae,j1939协议下载 甲方：___________________ 乙方：___________________ 日期：___________________
sae,j1939协议下载 篇一:saej1939 协议 saej1939协议_综述（转载） 发表于20xx/10/2611:16:06 saej1939协议是由美国汽车工程师协会一一卡车和公 共汽车电气电子委员会下的卡车和公共汽车控制和通讯网 络分委员会制定的高层can网络通讯协议。它主要用于为重型道路车辆上电子部件间的通讯提供标准的体系结构[1]。1saej1939协议构成文件 saej1939协议包括如下几部分内容： saej1939-11物理层，250kbits/s ,屏蔽双绞线 saej1939-13物理层，离线诊断连接器 saej1939-15简化的物理层，250kbits/s ,非屏蔽双绞 线 saej1939-21 数据链路层 saej1939-31 网络层 saej1939-71 车辆应用层 saej1939-73应用层-诊断 saej1939-81j1939 网络管理协议
2各层协议的功能 2.1物理层 saej1939的物理层规范包含saej1939-11 （物理层， 250kbits/s ，屏蔽双绞线）、saej1939-15 （简化的物理层， 250kbits/s ，非屏蔽双绞线）和saej1939-13 （物理层，离 线诊断连接器）三部分。其中saej1939-11 和saej1939-15 给出了物理层为屏蔽双绞线和非屏蔽双绞线时的网络物理 描述、功能描述、电气规范、兼容性测试、总线错误讨论。 而saej1939-13 （物理层，离线诊断连接器）则定义了离线 诊断连接器的通用需求、性能需求和物理需求。 2.2数据链路层 saej1939的数据链路层在物理层之上提供了可靠的数 据传输功能。通过数据链路层的组织，发送的can数据帧具 有必需的同步、顺序控制、错误控制和流控制等功能。其中， 流控制是通过一致的信息帧格式完成[2]。 数据链路层的功能通过命令、请求、广播/响应、应答、 组功能和传输协议来实现。其中传输协议用于长度大于8个 字节的参数组（pgn）的收发。传输协议涉及报文的拆装和 重组，通讯方式乂分为广播和点对点会话，对传输过程还定义了超时监测和错误处理，是数据链路层最复杂的部分。 2.3网络层
文件编号:T K C/J S(S)-E V3 3 文件版本号: 0/A版 安徽天康特种车辆装备有限公司 纯电动专用车辆通讯协议 编制: 审核: 批准: 发布日期：2014年12月22日实施日期：2014年12月22日 安徽天康特种车辆装备有限公司
纯电动专用车辆通讯协议 协议参考SAE J1939，，PEV-CANBUS等。 终端电阻说明：组合仪表与BMS配终端电阻（120Ω），其它零部件不带终电阻。 总线通信速率:250KBPS 1.网络拓扑结构说明 电动汽车网络采用双CAN互连结构如下图。蓄电池管理系统（BMS）采用三路CAN入网，车载充电机系统通过CAN2入网。
2.网络信号数据格式定义 电动客车网络信号数据格式遵守下表，双行定义遵循首行；电动汽车网络信号数据格式遵守下表，双行定义遵循第二行。 3.数据链路层应遵循的原则 数据链路层的规定主要参考和J1939的相关规定。 使用CAN扩展帧的29位标识符并进行了重新定义，以下为29标识符的分配表：
其中，优先级为3位，可以有8个优先级；R一般固定为0；DP现固定为0；8位的PF为报文的代码；8位的PS为目标地址或组扩展；8位的SA为发送此报文的源地址； 4.协议帧定义 下表是电池管理系统可能用到的ECU节点名称和分配的地址。 5. 电池管理系统相关协议
电池管理系统CAN2与电机控制器BMSC1_0: (ID: 0x1800D0F4) BMSC1_1: (ID: 0x1801D0F4)
Status_Flag1： 注：逻辑1表示事件为真；逻辑0表示事件为假
竭诚为您提供优质文档/双击可除saej1939协议(中文) 篇一：saej1939协议 saej1939协议_综述(转载) 发表于20xx/10/2611:16:06 saej1939协议是由美国汽车工程师协会——卡车和公共汽车电气电子委员会下的卡车和公共汽车控制和通讯网络分委员会制定的高层can网络通讯协议。它主要用于为重型道路车辆上电子部件间的通讯提供标准的体系结构[1]。1saej1939协议构成文件 saej1939协议包括如下几部分内容： saej1939-11物理层，250kbits/s，屏蔽双绞线 saej1939-13物理层，离线诊断连接器 saej1939-15简化的物理层，250kbits/s，非屏蔽双绞线 saej1939-21数据链路层 saej1939-31网络层 saej1939-71车辆应用层 saej1939-73应用层-诊断
saej1939-81j1939网络管理协议 ----------------------------------------------------------------------------------- 2各层协议的功能 2.1物理层 saej1939的物理层规范包含saej1939-11（物理层，250kbits/s，屏蔽双绞线）、saej1939-15（简化的物理层，250kbits/s，非屏蔽双绞线）和saej1939-13（物理层，离线诊断连接器）三部分。其中saej1939-11和saej1939-15给出了物理层为屏蔽双绞线和非屏蔽双绞线时的网络物理 描述、功能描述、电气规范、兼容性测试、总线错误讨论。而saej1939-13（物理层，离线诊断连接器）则定义了离线诊断连接器的通用需求、性能需求和物理需求。 2.2数据链路层 saej1939的数据链路层在物理层之上提供 了可靠的数据传输功能。通过数据链路层的组织，发送的can 数据帧具有必需的同步、顺序控制、错误控制和流控制等功能。其中，流控制是通过一致的信息帧格式完成[2]。 数据链路层的功能通过命令、请求、广播/响应、应答、组功能和传输协议来实现。其中传输协议用于长度大于8个字节的参数组（pgn）的收发。传输协议涉及报文的拆装和
CAN总线的特点及J1939协议通信原理、内 容和应用 众多国际知名汽车公司早在20世纪80年代就积极致力于汽车网络技术的研究及应用。迄今已有多种网络标准，如专门用于货车和客车上的SAE的 J1939、德国大众的ABUS、博世的CAN、美国商用机器的AutoCAN、ISO的VAN、马自达的PALMNET等。 在我国的轿车中已基本具有电子控制和网络功能，排放和其他指标达到了一定的要求。但货车和客车在这方面却远未能满足排放法规的要求。计划到2006年，北京地区的货车和客车的排放要满足欧Ⅲ标准。因此，为了满足日益严格的排放法规，载货车和客车中也必须引入计算机及控制技术。采用控制器局域网和国际公认标准协议J1939来搭建网络，并完成数据传输，以实现汽车内部电子单元的网络化是一种迫切的需要也是必然的发展趋势。 1 CAN总线特点及其发展 控制器局域网络(CAN)是德国Robert bosch公司在20世纪80年代初为汽车业开发的一种串行数据通信总线。CAN是一种很高保密性，有效支持分布式控制或实时控制的串行通信网络。CAN的应用范围遍及从高速网络到低成本底多线路网络。在自动化电子领域、发动机控制部件、传感器、抗滑系统等应用中，CAN的位速率可高达1Mbps。同时，它可以廉价地用于交通运载工具电气系统中，如灯光聚束、电气窗口等，可以替代所需要的硬件连接。它采用线性总线结构，每个子系统对总线有相同的权利，即为多主工作方式。CAN网络上任意一个节点可在任何时候向网络上的其他节点发送信息而不分主从。网络上的节点可分为不通优先级，满足不同的实时要求。采用非破坏性总线裁决技术，当两个节点(即子系统)同时向网络上传递信息时，优先级低的停止数据发送，而优先级高的节点可不受影响地继续传送数据。具有点对点、一点对多点及全局广播接收传送数据的功能。 随着CAN在各种领域的应用和推广，对其通信格式的标准化提出了要求。1991年9月Philips Semiconductors制定并发布了CAN技术规范(Versio 2.0)。该技术包括A和B两部分。2.OA给出了CAN报文标准格式，而2.OB给出了标准的和扩展的两种格式。1993年11月ISO颁布了道路交通运输工具-数据信息交换-高速通信局域网(CAN)国际标准ISO11898，为控制局域网的标准化和规范化铺平了道路。美国的汽车工程学会SAE于2000年提出的J1939，成为货车和客车中控制器局域网的通用标准。 2.J1939协议通信原理及内容 (1)J1939与CAN
目录 一、RS232的串口通讯 (2) 应用 (2) 工作方式 (2) 接口标准 (2) 电路组成 (3) 概述 (3) 简介 (3) 二、RS485串行通讯 (3) 简介 (3) 接口 (4) 电缆 (4) 布网 (5) 区别 (5) 三、串行通信 (6) 概念 (6) 分类 (7) 同步通信 (7) 异步通信 (7) 特点 (7) 形式和标准 (7) 调幅方式 (7) 调频方式 (8) 数字编码方式 (8) 数据传输率 (8) 发送时钟和接收时钟 (9) 异步通信协议 (9) 通信协议 (10) 普遍协议 (10) USB (11) IEEE 1394 (11) 相关应用 (12) 四、通讯协议 (12) 简介 (12) 详细介绍 (13) TCP/IP (13) IPX/SPX (13) NetBEUI (14) 通信协议 (14) RS-232-C (14) RS-449 (14) V.35 (15) X.21 (15) HDLC (15) 管理协议 (15) SNMP (15) PPP (16)
一、RS232的串口通讯 应用 随着计算机系统的应用和微机网络的发展，通信功能越来越显得重要.这里所说的通信是指计算机与外界的信息交换.因此，通信既包括计算机与外部设备之间，也包括计算机和计算机之间的信息交换.由于串行通信是在一根传输线上一位一位的传送信息，所用的传输线少，并且可以借助现成的电话网进行信息传送，因此，特别适合于远距离传输.对于那些与计算机相距不远的人－机交换设备和串行存储的外部设备如终端、打印机、逻辑分析仪、磁盘等，采用串行方式交换数据也很普遍.在实时控制和管理方面，采用多台微机处理机组成分级分布控制系统中，各CPU 之间的通信一般都是串行方式.所以串行接口是微机应用系统常用的接口。许多外设和计算机按串行方式进行通信，这里所说的串行方式，是指外设与接口电路之间的信息传送方式，实际上，CPU 与接口之间仍按并行方式工作. 工作方式 由于CPU 与接口之间按并行方式传输，接口与外设之间按串行方式传输，因此，在串行接口中，必须要有" 接收移位寄存器" （串→并）和" 发送移位寄存器" （并→串）. 在数据输入过程中，数据1 位1 位地从外设进入接口的" 接收移位寄存器",当" 接收移位寄存器" 中已接收完1 个字符的各位后，数据就从" 接收移位寄存器" 进入" 数据输入寄存器" . CPU 从" 数据输入寄存器" 中读取接收到的字符.（并行读取，即D7~D0 同时被读至累加器中）. " 接收移位寄存器" 的移位速度由" 接收时钟" 确定. 在数据输出过程中，CPU 把要输出的字符（并行地）送入" 数据输出寄存器"," 数据输出寄存器" 的内容传输到" 发送移位寄存器",然后由" 发送移位寄存器" 移位，把数据1 位 1 位地送到外设. " 发送移位寄存器" 的移位速度由" 发送时钟" 确定. 接口中的" 控制寄存器" 用来容纳CPU 送给此接口的各种控制信息，这些控制信息决定接口的工作方式. " 状态寄存器" 的各位称为" 状态位",每一个状态位都可以用来指示数据传输过程中的状态或某种错误.例如，用状态寄存器的D5 位为"1" 表示" 数据输出寄存器" 空，用D0 位表示" 数据输入寄存器满",用D2 位表示" 奇偶检验错" 等. 能够完成上述" 串<- -> 并" 转换功能的电路，通常称为" 通用异步收发器" (UART ：Universal Asynchronous Receiver and Transmitter），典型的芯片有：Intel 8250/8251,16550 接口标准 ⑴实现数据格式化：因为来自CPU的是普通的并行数据，所以，接口电路应具有实现不同串行通信方式下的数据格式化的任务。在异步通信方式下，接口自动生成起止式的帧数据格式。在面向字符的同步方式下，接口要在待传送的数据块前加上同步字符。

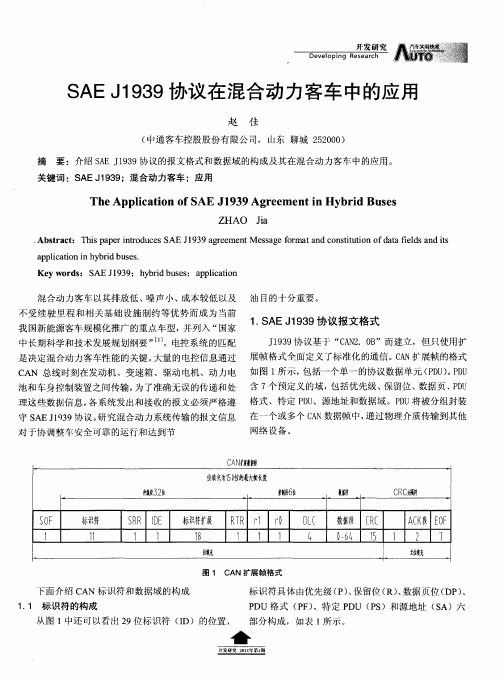

J1939协议简介 缩写 ACK Acknowledgment：应答 BAM Broadcast Announce Message：广播通知消息 CAN ontroller Area Network：控制器局域网 CRC Cyclic Redundancy Check：循环冗余校验 CTS Clear-To-Send：清除发送 DA Destination Address：目标地址 DLC Data Length Code：数据长度代码 DP Data Page：数据页 EOF End of Frame：框架结束或帧结束 ID Identifier：标志符 IDE Identifier Extension Bit：标志符扩展位 LLC Logical Link Control：逻辑连接控制 LSB Least Significant Byte or Least Significant Bit：最小有意义位或字节 MAC Medium Access Control：媒体通道控制 MF Manufacturer：制造商 MSB Most Significant Byte or Most Significant Bit：最大有意义位或字节 NA not Allowed：不应答 NACK Negative-Acknowledgment：错误应答 P Priority：优先级 PDU Protocol Data Unit：协议数据单元 PF PDU Format：协议数据单元格式 PGN Parameter Group Number：参数组代码 PS PDU Specific：协议数据单元细节 GE Group Extension：组扩展 DA Destination Address：目标单元地址 R Reserved：保留 RTR Remote Transmission Request：远程传输请求 RTS Request-To-Send：发送请求 SA Source Address：原地址 SOF Start of Frame：帧开始 SRR Substitute Remote Request：替代远程请求 TP Transport Protocol：传送协议 T h Hold Time：保持时间 T r Response Time：响应时间 un Undefined：没有定义 CAN2.0B包含两种格式的说明：标准格式和扩展格式。SAE J1939必须使用扩展格式。在CAN网络上也可以有标准格式 图1：标准格式
J1939协议理解 今天读了J1939协议的介绍文档，下面主要说说我的理解： 1、网络应用分为几个层 物理层 SAE J1939-11 数据链路层 SAE J1939-21 网络层 SAE J1939-31 应用层 SAE J1939-71 故障诊断 SAE J1939-73 网络管理层 SAE J1939-81 2、下面主要说说数据链路层和应用层 数据链路层：为物理连接之间提供可靠的数据传输。包括发送CAN 数据帧所必需的同步、顺序控制、 出错控制和流控制。 首先要明白几个概念 PGN：参数组编号 帧（Frame）: 组成一个完整信息的一系列有序的数据位。帧又被划分成几个域，每个域包括了预定义类型的数据。 CAN 数据帧（CAN Data Frame）:组成CAN 协议帧所必需的有序位域，以帧起始（SOF）开始以帧结束（EOF）结尾。 标准帧（Standard Frame）:CAN2.0A规范中定义的使用11 位标识符的CAN 数据帧。 扩展帧（Extended Frame）:CAN2.0 B规范中定义的使用29 位标志符的CAN 数据帧。 包（Packet）:一个单一的CAN 数据帧就是一个包。当一条报文包含参数组的数据长度小于等于８个字节时，这样的报文也称为包。 报文（Message）:指一个或多个具有相同参数组编号的（PGN）数据帧。也就是说只要一个或多个CAN数据帧具有相同的PGN号，那他们就是属于一个报文。 多包报文（Multipacket Messages）:当具有相同参数组编号的所有数据需要使用多个CAN 数据帧来传输时使用的一种J1939报文。每个CAN 数据帧拥有相同的标识符，但在每个包中数据不同。 协议数据单元PDU的格式
文件编号: TKC/JS(S)-EV33 文件版本号: 0/A版 安徽天康特种车辆装备有限公司 纯电动专用车辆通讯协议(VER1.2) 编制: 审核: 批准: 发布日期：2014年12月22日实施日期：2014年12月22日 安徽天康特种车辆装备有限公司
纯电动专用车辆通讯协议(VER1.2) 协议参考SAE J1939，CAN2.0B，PEV-CANBUS20051114等。 终端电阻说明：组合仪表与BMS配终端电阻（120Ω），其它零部件不带终电阻。 总线通信速率:250KBPS 1.网络拓扑结构说明 电动汽车网络采用双CAN互连结构如下图。蓄电池管理系统（BMS）采用三路CAN入网，车载充电机系统通过CAN2入网。 从板1从板2高压板诊断显示器 C A N BM S主控SA=243(F3) =244(F4) 电机控制器SA=208(EF)组合仪表 SA=40(28) 车载充电机 SA=229(E5) C A N2 地面充电机 或充电站 SA=230(E6) C A N1
2.网络信号数据格式定义 电动客车网络信号数据格式遵守下表，双行定义遵循首行；电动汽车网络信号数据格式遵守下表，双行定义遵循第二行。 3.数据链路层应遵循的原则 数据链路层的规定主要参考CAN2.0B和J1939的相关规定。 使用CAN扩展帧的29位标识符并进行了重新定义，以下为29标识符的分配表：
其中，优先级为3位，可以有8个优先级；R一般固定为0；DP现固定为0；8位的PF为报文的代码；8位的PS为目标地址或组扩展；8位的SA为发送此报文的源地址； 4.协议帧定义 下表是电池管理系统可能用到的ECU节点名称和分配的地址。
仪表串行通讯协议 一、接口规格 仪表通信接口规格可选择RS232C或RS485，接口电平符合RS232C或RS485标准中的规定。用RS485通讯接口时，为一对多通信方式，即可以将1—64台不同型号仪表挂接在一条通讯线路上，和上位计算机的一个串口连接。使用RS232C通讯接口时，为一对一方式，一台仪表连接上位计算机的一个串口。 数据格式：1个起始位，8位数据，无校验位，2个停止位； 波特率：1200—9600 bit/S。上下位机必须相同。 二、通讯协议 2.1. 地址编码 为了在一个通讯线路上连接多台仪表，需要给每台仪表分配一个不重复的地址编码。仪表有效的地址数值范围：0—63。即一条通讯线路上最多可连接64台仪表。仪表地址由参数Add设定。地址编码为两个字节，其数值范围（16进制数）是80H—BFH，两个字节必需相同，编码值为（80H+仪表地址）。例如，仪表参数Add=1（Hex=01H， 80H+01H=81H），则该台仪表的地址编码为：81H 81H 2.2 参数读写编号 参数读写编号（Hex）含义有效设置范围备注 SEt 00 给定值-1999~9999 或-9999—+30000 HAL 01 上限报警-1999~9999 LAL 02 下限报警-1999~9999 HdAL 03 正偏差报警0~9999 LdAL 04 负偏差报警0~9999 dIF 05 回差（不灵敏区）0~2000 Cont 06 控制方式0~3 Int 07 积分参数0~9999 Pro 08 比例参数0~9999 Lt 09 滞后时间0~9999 Crt 0A 调节周期0~100 InP 0B 输入规格0~50 dP 0C 小数点位置0~3 F.S-L 0D 量程下限-1999~9999 F.S-H 0E 量程上限-1999~9999 LCb 0F 冷端补偿 Cor 10 迁移量-1999~2000 out 11 主输出类型0~4 outL 12 主输出下限0~220 outH 13 主输出上限0~220 Func 14 功能选择0~7 bAud 15 波特率0~9600 Add 16 仪表地址0~63 dr 17 数字滤波0~15 Stat 18 手动/自动选择0~2 0：仪表切换至手动状态；1：仪表切换至自动状态；2：禁止由仪表按键切换至手动状态； PLoc 19 操作权限密码0~9999
HY系列仪表串行通讯接口协议说明 HY系列人工智能调节器/多路巡检仪/流量积算仪的HY通讯接口协议，具备16位的求和校正码，通讯可靠,支持1200,2400,4800,9600,19200等多种波特率,并且将上位机访问一台仪表的平均时间缩短到0.1秒以下．仪表允许在一个RS485通讯接口上连接多达101台仪表。 一、接口规格 HY系列仪表使用异步串行通讯接口，接口电平符合RS232C或RS485标准中的规定。数据格式为1个起始位，8位数据，无校验位，一个或2个停止位。通讯传输数据的波特率可调为1200--19200 bit/S（波特率为19200时需配界高速光耦的通讯模块。HY仪表采用多机通讯协议，如果采用RS485通讯接口，则可将1—101台的仪表同时连接在一个通讯接口上。采用RS232C通讯接口时，一个通讯接口只能联接一台仪表。 RS485通讯接口通讯距离长达1KM以上，只需两根线就能使多台HY仪表与计算机进行通讯，优于RS232通讯接口。为使用普通个人计算机ＰＣ能作上位机，可使用RS232C/RS485型通讯接口转换器，将计算机上的RS232C通讯口转为RS485通讯口。 按RS485接口的规定，RS485通讯接口可在一条通讯线路上连接最多32台仪表或计算机。需要联接更多的仪表时需要中继器，也可选择采用特殊芯片的通讯接口，则最多可连接100台HY仪表在一条通讯线路上，目前生产的HY仪表通讯接口模块通常采用特殊芯片，具备一定的防雷和防静电功能，且无需中继器即可连接约101台仪表。 HY仪表的RS232C及RS485通讯接口采用光电隔离技术将通讯接口与仪表的其他部分线路隔离，当通讯线路上的某台仪表损坏或故障时，并不会对其它仪表产生影响。同样当仪表的通讯部分损坏或主机发生故障时，仪表仍能正常进行测量及控制，并可通过仪表键盘对仪表进行操作。16位校验码不仅保证数据可靠性，并保证在通讯异常，比如网络上有地址相同的仪表或有其他公司产品时，仪表和计算机机仍能分别正常工作，不会产生数据混乱的问题，因此采用HY仪表组成的集散型控制系统具有较高工作可靠性。 由于采用普通计算机作上位机，其软件资源丰富，发展速度极快。新的HY上位机软件广泛采用WINDOWS作为操作环境，不仅操作直观方便，而且功能强大。 二、通讯指令 HY仪表采用16进制数据格式来表示各种指令代码及数据。HY仪表软件通讯指令经过优化设计，只有两条，一条为读指令，一条为写指令，两条指令使得上位机软件编写容易。不过却能100%完整地对仪表进行操作。 地址代号：为了在一个通讯接口上连接多台HY仪表，需要给每台HY仪表编一个互不相同的代号。HY有效的地址为0—100。所以一条通讯线路上最多可连接101台HY仪表。仪表的地址代号由参数Addr决定。 仪表内部采用整型数据表示参数及测量值等，数据最大范围为：-2999—+32767。因此采用-32768—-7160之间的数值来表示地址代号，来降低因数据与地址重复造成冲突的可能性。HY仪表通讯协议规定，地址代号为两个字节，其数值范围（16进制数）是80H—BFH，两个字节必需相同，数值为（仪表地址+80H）。例如，仪表参数Addr=10（16进制数为0AH，0A+80H=8AH），则该仪表的地址表示为：8AH 8AH 参数代号：仪表的参数用1个8位二进制数（一个字节，写为16进制数）的参数代号来表示。它在指令中表示要读/写的参数名。参数代号见下表：
J1939协议理解 今天读了 J1939协议的介绍文档，下面主要说说我的理解: 1、网络应用分为几个层 物理层 SAE J1939-11 数据链路层SAE J1939-21 网络层 SAE J1939-31 应用层 SAE J1939-71 故障诊断SAE J1939-73 网络管理层SAE J1939-81 2、下面主要说说数据链路层和应用层 数据链路层：为物理连接之间提供可靠的数据传输。包括发送 步、顺序控制、 出错控制和流控制。 CAN 数据帧所必需的同 首先要明白几个概念 PGN :参数组编号 帧（Frame ）:组成一个完整信息的一系列有序的数据位。帧又被划分成几个域，每个 域包括了预定义类型的数据。 CAN 数据帧（CAN Data Frame ）:组成 开始以帧结束（EOF ）结尾。 标准帧（Standard Frame ）:CAN2.0A 扩展帧（Extended Frame ）:CAN2.0 B CAN 协议帧所必需的有序位域， 以帧起始（SOF ） 规范中定义的使用 11位标识符的CAN 数据帧。 规范中定义的使用 29位标志符的CAN 数据帧。 当一条报文包含参数组的数据长度 包（Packet ）:一个单一的 CAN 数据帧就是一个包。 小于等于8个字节时，这样的报文也称为包。 报文（Message ）:指一个或多个具有相同参数组编号的（ PGN ）数据帧。也就是说只 要一个或多个 CAN 数据帧具有相同的 PGN 号，那他们就是属于一个报文。 ）:当具有相同参数组编号的所有数据需要使用多个 J1939报文。每个CAN 数据帧拥有相同的标识符， 多包报文（Mult ip acket Messages CAN 数据帧来传输时使用的一种 但在每个包中数据不同。 协议数据单元PDU 的格式 it ■k PDU 1 PDUy ■ M 嶋 1 EDP 0P PF DATA L L 1 3 时t 伽」 PGN 25仪苛歆幷
河南机电高等专科学校 《汽车单片机与局域网技术》 大作业 专业班级：汽电112 姓名：史帅峰 学号：111606240 成绩： 指导老师：袁霞 2013年4月16日 汽车总线系统通信协议分析与比较 摘要：本文主要针对汽车总线系统通讯协议，探讨汽车总线通讯协议的种类、发展趋势以及技术特点。在对诸多组织和汽车制造商研发的各类汽车总线进行比较和探讨的基础上，对其现状进行了分析；并综合汽车工业的特点对这两大类汽车总线协议的发展前景作了分析。关键词：汽车总线技术通讯协议车载网络 引言：汽车电子技术是汽车技术和电子技术结合发展的产物。从20世纪60年代开始，随着电子技术的飞速发展，汽车的电子化已经成为公认的汽车技术发展方向。在汽车的发展过程中，为了提高汽车的性能而增加汽车电器，电器的增加导致线缆的增加，而线束的增加又使整车质量增加、布线更加复杂、可维护性变差，从而又影响了汽车经济性能的提高。因此，一种新的技术就被研发出来，那就是汽车总线技术。总线技术在汽车中的成功应用，标志着汽车电子逐步迈向网络化。 一、车载网络的发展历程 20世纪80年代初，各大汽车公司开始研制使用汽车内部信息交互的通信方式。博世公司与英特尔公司推出的CAN总线具有突出的可靠性、实时性和灵活性，因而得到了业界的广泛认同，并在1993年正式成为国际标准和行业标准。TTCAN对CAN协议进行了扩展，提供时间触发机制以提高通讯实时性。TTCAN的研究始于2000年，现已成为CAN标准的第4部分ISO11898-4，该标准目前处于CD(委员会草案)阶段。 1994年美国汽车工业协会提出了1850通信协议规范。从1998年开始，由宝马、奥迪等七家公司和IC公司共同开发能满足车身电子要求的低成本串行总线技术，该技术在2000年2月2日完成开发，它就是LIN。 FlexRay联盟推进了FlexRay的标准化，使之成为新一代汽车内部网络通信协议。FlexRay车载网络标准已经成为同类产品的基准，将在未来很多年内，引导整个汽车电子产品控制结构的发展方向。FlexRay是继CAN和LIN之后的最新研发成果。 车载网络的分类及其网络协议 从20世纪80年代以来不断有新的网络产生，为了方便研究和应用，美国汽车工业协会（SAE）的车辆委员会将汽车数据传输网络划分为A、B、C三类。 A类网络 A类网络是面向传感器/执行器控制的低速网络，数据传输速度通常小于10kb/s，主要用于后视镜调整、电动车窗、灯光照明等控制。 A类网络大都采用通用异步收发器（UART，Universal Asynchronous Receiver/Trsmitter）标准，使用起来既简单又经济。但随着技术水平的发展，将会逐步被其他标准所代替。 A类网络目前首选的标准是LIN总线，是一种基于UART数据格式、主从结构的单线12V总线通信系统，主要用于智能传感器和执行器的串行通信。
SAE J1939 协议简介(大结局) 由于应用层会根据不同的行业和需求有所不同，所以应用层的开发可以参考标准自行研究，关于这个系列，今天是最后一集，我们来讲讲J1939的网络管理层(J1939/81)。 其实任何一种协议单看协议文件都是很枯燥的，但是其实协议软件的开发流程图就隐含在这协议描述中，多看几遍，多读几遍，多琢磨琢磨，在找些参考资料，相信你一定会理解协议中的需求，为你的后续开发扫平障碍。 肯定有人会问，总线上有那么多节点，总线上的那么多节点是如何管理和通信的呢？ 网络管理层就是解决这些问题的。先来讲讲什么叫控制器应用程序。 控制器应用程序（CA）Controller Application(CA) 控制器为电控单元(ECU) 内执行一种特殊控制功能的软件和硬件。控制器里的软件称为“控制 器应用程序”（CA）。一个ECU 可以执行一个或多个控制功能，因此可以包括一个或多个CA。为了能够在本标准网络上进行通信，每个CA都必须有一个地址以及一个和它联系在一起的名字。 网络管理层为唯一识别网络上的CA、管理地址分配和网络错误提供必要的定义和程序。 每个CA应能提供唯一的64位名字(8个字节).CA必须首先声明地址成功，然后才能向网络发送,如果CA按地址声明过程声明地址失败,必须按标准方式进行处理并向网络报告。在采用 J1939标准的网络中，地址用于保证消息标识符的唯一性以及表明消息的源地址。地址声明消息包括地址和名字，用于把名字和网络中的某个地址关联在一起。每个CA在开始正常的网络通信之前，必须有一个名字并且成功声明了一个地址。名字有两个用途： 其一用于表示CA的功能描述(如发动机1,发动机2) 其二，作为一个数值，用于地址仲裁。 把一个地址与唯一的名字相关联，也就把一个地址和一个CA关联起来。ECU的制造商和网络 集成商必须保证所有在一个网络上传输消息CA的名字是唯一的。网络上的每个CA都应有一个名字，这样CA可以根据它的主要功能被唯一标识。当多个CA试着声明同一个地址时，名字 的所有8 个字节作为一个数值用于仲裁过程，这样进一步增强了标识符的唯一性，网络上的每 个CA依次得到一个唯一的地址，能够正确地和其它ECU仲裁CAN数据帧。关于64位名字各
文件类型：技术类密级：保密 正宇纯电动车 电池管理系统与整车系统CAN通信协议 (GX-ZY-CAN-V1.00)
版本记录 版本制作者日期说明 V1.00 用于永康正宇纯电动车系统姓名日期签名 拟定 审查 核准 1 范围 本标准规定了电动汽车电池管理系统(Battery Management System，以下简称BMS)与电机控制器(Vehicle Control Unit，简称VCU)、智能充电机(Intelligent Charger Unit，简称ICU)之间的通信协议。 本标准适用于电动汽车电池管理系统与整车系统和充电系统的数据交换。
本标准的CAN标识符为29位，通信波特率为250kbps。 本标准数据传输采用低位先发送的格式。 本标准应用于正宇纯电动轿车电池管理系统。 2 规范性引用文件 下列文件对于本文件的应用是必不可少的。凡是注日期的版本适用于本文件。凡不是注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。 ISO 11898-1:2006 道路车辆控制器局域网络第1部分：数据链路层和物理信令(Road Vehicles –Controller Area Network (CAN) Part 1：Data Link Layer and Physical Signalling). SAE J1939-11：2006 商用车控制系统局域网络(CAN)通信协议第11部分：物理层，250Kbps，屏蔽双绞线(Recommanded Practice for a Serial Control and Communications Vehicle Network Part 11：Physical Layer,250Kbps,Twisted shielded Pair). SAE J1939-21：2006商用车控制系统局域网络（CAN）通信协议第21部分：数据链路层(Recommanded Practice for a Serial Control and Communications Vehicle Network Part 21：Data Link Layer). 3 网络拓扑结构说明 电动汽车网络采用CAN 互连结构如下所示，CAN1总线为电池管理系统与电机控制器之间的数据通信总线，CAN2总线为电池管理系统与充电机之间的数据通信总线。电池管理系统内部主控单元与电池管理单元之间通过内部CAN总线进行数据通信。电机控制
J1939协议简介 缩 ACK Acknowledgment ：应答 BAM CAN Broadcast Announce Message ：广播通知消息 ontroller Area Network ：控制器局域网 CRC CTS DA DLC DP Cyclic Redundancy Check ：循环冗余校验Clear-To-Send ：清除发送 Destination Address ：目标地址 Data Length Code ：数据长度代码 Data Page ：数据页 EOF ID End of Frame ：框架结束或帧结束Identifier ：标志符 IDE Identifier Extension Bit ：标志符扩展位 LLC LSB Logical Link Control ：逻辑连接控制 Least Significant Byte or Least Significant Bit ：最小有意义位或字节 MAC Medium Access Control ：媒体通道控制 MF MSB NA NACK Manufacturer ：制造商 Most Significant Byte or Most Significant Bit ：最大有意义位或字节not Allowed ：不应答 Negative-Acknowledgment ：错误应答 P PDU Priority ：优先级 Protocol Data Unit ：协议数据单元 PF PDU Format ：协议数据单元格式 PGN PS Parameter Group Number ：参数组代码PDU Specific ：协议数据单元细节 GE DA Group Extension ：组扩展Destination Address ：目标单元地址 R Reserved ：保留 RTR RTS Remote Transmission Request ：远程传输请求Request-To-Send ：发送请求 SA SOF SRR Source Address ：原地址 Start of Frame ：帧开始 Substitute Remote Request ：替代远程请求 TP Transport Protocol ：传送协议 T h Hold Time ：保持时间 T r Response Time ：响应时间 un Undefined ：没有定义 CAN2.0B 包含两种格式的说明：标准格式和扩展格式。SAE J1939 必须使用扩展格式。在 C A N网络上也可以有标准格式 1：标准格式
-- 解读多路传输技术之迷 解读多路传输技术之迷 汽车电子 如果你认为多路传输系统是一座有许多放影厅且只有一个出入口的剧场，这就对了。无论怎么去描述，实际上多路传输系统是多个完成某一特定功能的电路或装置。一般情况下，可以认为多路传输是有线或无线地同时传输许多东西，如数据信息等。 如果你是个初学者，而且对比萨饼的兴趣远大于比特率，那么与你相同的还大有人在。许许多多计算机专用术语，如数据总线、网络、通讯协议、网关以及各种缩略语很容易令你望而生畏。但无论如何，正是因为有了多路传输技术，当今的汽车才能实现电子控制。运用多路传输技术，可以使汽车省去许多连线和接头，可以减轻重量、节省空间、改善可靠性。 你应当懂得多路传输技术的原理，否则一旦你的OBDⅡ故障扫描仪在检测车辆时不工作，你就会不知所措，或者即使你的故障扫描仪在工作，你却找不到本应该找到的故障。你同样应当知道OBDⅡ系统正在向被称之为CAN（控制器局域网）的系统过渡。这就意味着你需要一台新的故障扫描仪，或把原有的做较大程度的升级。如果你打算买一台故障扫描仪的话，不但要知道它现在能做什么，还必须要想到以后能不能诊断CAN系统以及是否具有重新编程的功能等等。 一、术语释义 不必担心，本篇所用描述性词语简单易懂。我们先从一些常用的术语入手，然后再了解它们之间的相互联系。 多路传输——在同一通道或线路上同时传输多条信息。这听起来好像不可能，但在某种意义上讲是可能的。事实上数据是依次传输的，但速度非常之快，似乎就是同时传输的。你从手表上看十分之一秒算是非常快了，但对一台运算速度相对慢的计算机来说，这十分之一秒也太长、太长了。如果将十分之一秒分成段，许多单个的数据都能被传输——每一段传输一项。这就叫做分时多路传输。 正如可把无线电广播和移动电话的电波分为不同的频率，我们也可以同时传输不同的数据流。随着现在和未来的汽车装备无线多路传输装置的增加，基于频率、幅值或其他方法的同时数据传输也成为可能。汽车上用的是单线或双线式分时多路传输系统。 模块——一种电子装置。简单一点的如温度和压力传感器，复杂的如计算机（微处理器）。传感器是一个模拟装置，根据温度和压力的不同产生不同的电压信号。这些电压信号在计算机（一种数字装置）的输入接口被转变成数字信号。在计算机多路传输系统中一些简单的模块被称为节点。 数据总线——模块间运行数据的通道，即所谓的信息高速公路。如果模块可以发送和接收数据，则这样的数据总线就称之为双向数据总线。汽车上的信息高速公路实际是一条导线，或许是两条导线。两线式的其中一条导线不是用作额外的通道。它的作用有点像公路的路肩，上面立有交通标志和信号灯。一旦数据通道出了故障，这“路肩”在有些数据总线中被用来承载“交通”，或者令数据换向通过一条或两条数据总线中未发出故障的部分。 为了抗电子干扰，双线制数据总线的两条线是绞在一起的。各汽车制造商一直在设计各自的数据总线，如果不兼容，就称为专用数据总线。如果是按照某种国际标准设计的，就是非专用的。但事实上，正如你将了解到的、可能都是专用的数据总线。至此，可以退一步想，模块就是信息高速公路上的进口和出口。
