双汉字16X16-LED点阵广告屏任务书(doc 18页)

LED16X16点阵显示课程设计报告学院专业班级学生姓名指导老师二0一0年十二月一、设计目的本次课程设计目的剖析试验箱，利用微机接口芯片8255，并行控制LED点阵显示；其次就是掌握8088微机系统与LED点阵显示模块之间接口电路设计及编程，了解LED点阵显示的基本原理和如何来实现汉字的的循环左移显示。

二、设计内容利用598H试验系统扩展接口CZ7座，在控制板MC1上以并行通信的方式控制LED 点阵显示。

要求自建字库，编制程序实现点阵循环左移显示汉字，并要求通过protues仿真软件画出电路图，运行程序。

三、硬件电路设计整个电路由8088CPU，两片8255，1个74ls373，1个74LS138,1个16×16的LED,5个7407。

该电路可静态显示1个16*16位的汉字，也可循环显示。

1、8255Intel8255A是一种通用的可编程序并行I/O接口芯片，又称“可编程外设接口芯片”，是为Intel8080/8085系列微处理据设计的，也可用于其它系列的微机系统。

可由程序来改变其功能，通用性强、使用灵活。

通过8255A，CPU可直接同外设相连接，是应用最广的并行I/O接口芯片。

其中含3个独立的8位并行输入/输出端口，各端口均具有数据的控制和锁存能力。

可通过编程设置各端口的工作方式和数据传送方向(入/出/双向)。

2、138译码器译码器是组合逻辑电路的一个重要的器件，74LS138的输出是低电平有效，故实现逻辑功能时，输出端不可接或门及或非门，74LS138与前面不同，其有使能端，故使能端必须加以处理，否则无法实现需要的逻辑功能。

发光二极管点亮只须使其正向导通即可，根据LED的公共极是阳极还是阴极分为两类译码器，即针对共阳极的低电平有效的译码器；针对共阴极LED的高电平输出有效的译码器。

3、373锁存器74LS373是低功耗肖特基TTL8D锁存器，内有8个相同的D型(三态同相)锁存器，由两个控制端(11脚G或EN；1脚OUT、CONT、OE)控制。

#include <iom8515v.h>#include <macros.h>/*RCS2--->PC0CCS1--->PC1CCS2--->PC2RCS1--->PC3'=1*/#define RCS1_1 PORTC |= BIT(PORTC3>#define RCS2_1 PORTC |= BIT(PORTC0>#define CCS1_1 PORTC |= BIT(PORTC1>#define CCS2_1 PORTC |= BIT(PORTC2>#define RCS1_0 PORTC &=~BIT(PORTC3>#define RCS2_0 PORTC &=~BIT(PORTC0>#define CCS1_0 PORTC &=~BIT(PORTC1>#define CCS2_0 PORTC &=~BIT(PORTC2>#define DOTLEDPORT PORTAunsigned int RollCount=0。

unsigned int SecondCount=0。

unsigned char SecondFlag=0。

const unsigned char DOTLEDBIT[]={0xfe ,0xfd,0xfb,0xf7,0xef,0xdf,0xbf,0x7f,}。

unsigned char ScanDOTLEDCount=0。

unsigned char DOTLEDBuffer[32]。

#pragma interrupt_handler timer1_ovf_isr:7void timer1_ovf_isr(void>{TCNT1H = 0xFE。

TCNT1L = 0x0C。

//点阵LED扫描过程if(ScanDOTLEDCount<8>{DOTLEDPORT=DOTLEDBIT[ScanDOTLEDCount%8]。

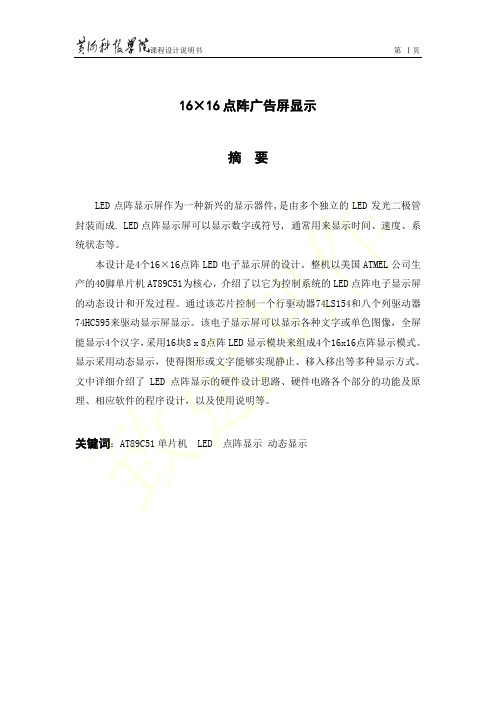

16×16点阵广告屏显示摘要LED点阵显示屏作为一种新兴的显示器件,是由多个独立的LED发光二极管封装而成. LED点阵显示屏可以显示数字或符号, 通常用来显示时间、速度、系统状态等。

本设计是4个16×16点阵LED电子显示屏的设计。

整机以美国ATMEL公司生产的40脚单片机AT89C51为核心，介绍了以它为控制系统的LED点阵电子显示屏的动态设计和开发过程。

通过该芯片控制一个行驱动器74LS154和八个列驱动器74HC595来驱动显示屏显示。

该电子显示屏可以显示各种文字或单色图像，全屏能显示4个汉字，采用16块8 x 8点阵LED显示模块来组成4个16x16点阵显示模式。

显示采用动态显示，使得图形或文字能够实现静止、移入移出等多种显示方式。

文中详细介绍了LED点阵显示的硬件设计思路、硬件电路各个部分的功能及原理、相应软件的程序设计，以及使用说明等。

关键词：AT89C51单片机 LED 点阵显示动态显示第一章绪论 (1)1.1问题提出 (1)1.2课题背景 (2)第二章功能要求及方案论证 (4)2.1功能要求 (4)2.2显示模块方案论证 (4)第三章系统硬件电路的设计 (7)3.1单片机系统及外围电路 (7)3.2列驱动电路 (9)3.3行驱动器 (12)3.4元件清单 (14)第四章系统程序的设计 (15)4.1显示驱动程序 (15)4.2系统主程序 (17)第五章调试及性能分析 (22)5.1开发环境介绍 (22)5.2 理论性能分析 (22)5.3 系统调试 (23)第六章总结 (24)致谢 (25)参考文献 (26)第一章绪论1.1问题提出LED显示屏分为数码显示屏、图文显示屏和视频显示屏，均由LED矩阵块组成。

LED数码显示屏的显示器件为7段码数码管，适于制作时钟屏、利率屏等，显示数字的电子显示屏。

图文显示屏可与计算机同步显示汉字、英文文本和图形；视频显示屏采用微型计算机进行控制，图文、图像并茂，以实时、同步、清晰的信息传播方式播放各种信息，还可显示二维、三维动画、录像、电视、VCD节目以及现场实况。

单片机技术课程设计说明书设计课题：16×16点阵LED显示屏专业（系）：电气工程系班级：检测电子111班学生姓名：李宝伶学号： 4指导老师：唐亚平2013年4月24日单片机课程设计说明书目录目次1、绪论 (3)1.1 MCS-51系列单片机简介 (3)1.2 单片机的应用模式和应用领域 (4)1.3 主要工作任务 (5)2、硬件设计 (6)2.1系统硬件电路的设计 (6)3、软件设计 (9)3.1系统程序的设计 (9)3.2显示驱动程序 (10)3.3系统主程序设计 (11)3.4调试及性能分析 (11)3.5控制程序清单 (12)4、点阵字模软件的使用 (20)5、结论 (25)11绪论单片机（Single-Chip-Microcomputer）又称微控制器（Microcontroller），最基本的结构是将CPU和计算机外围功能单元，如存储器、I/O口、定时器/计数器、中断系统等集成在一个芯片上构成的。

虽然单片机只是一个芯片，但无论从成还是功能上来看，它都具有了微机系统的特征。

1.1MCS-51系列单片机简介1971年微处理器研制成功。

1974年，美国仙童（Fairchild）公司研制出世界上第一台单片机微型计算机F8。

该机由两块集成电路芯片构成，具有与众不同的指令系统，深受民用电器及仪器仪表领域的欢迎和重视。

从此单片机开始迅速发展，应用领域也不断扩大。

1976年Intel公司推出MCS-48系列8位单片微型计算机，它以体积小、功能全、价格低等优点，赢得了广泛的应用，为单片机的发展奠定了基础。

成为单片机发展过程中的一个重要阶段。

在MCS-48成功应用的推动下，许多半导体公司和计算机公司也竞相研制和开发自己的单片机系列。

到目前为止，世界各地厂商也相继研制出大约50个系列300多个品种的单片机产品，可以满足不同领域的需要。

代表产品有Intel 公司的MCS-51单片机，Motorola公司的MC6081、MC6082系列机，Zilog公司的Z-8系列机，TI公司的TMS7000系列机等，此外Rockwell、NS、GI和日本的NEC、松下、日立等公司也先后生产了自己的单片机系列。

封面作者：PanHongliang仅供个人学习三、16×16点阵LED电子显示屏的设计1．功能要求设计一个室内用16×16点阵LED图文显示屏，要求在目测条件下LED显示屏各点亮度均匀、充足，可显示图形和文字，显示图形或文字应稳定、清晰无串扰。

图形或文字显示有静止、移入移出等显示方式。

2．方案论证从理论上说，不论显示图形还是文字，只要控制与组成这些图形或文字的各个点所在位置相对应的LED器件发光，就可以得到我们想要的显示结果，这种同时控制各个发光点亮灭的方法称为静态驱动显示方式。

16×16的点阵共有256个发光二极管，显然单片机没有这么多端口，如果我们采用锁存器来扩展端口，按8位的锁存器来计算，16×16的点阵需要256／8＝32个锁存器。

这个数字很庞大，因为我们仅仅是16×16的点阵，在实际应用中的显示屏往往要大得多，这样在锁存器上花的成本将是一个很庞大的数字。

因此在实际应用中的显示屏几乎都不采用这种设计，而采用另一种称为动态扫描的显示方法。

动态扫描的意思简单地说就是逐行轮流点亮，这样扫描驱动电路就可以实现多行（比如16行）的同名列共用一套列驱动器。

具体就16×16的点阵来说，把所有同1行的发光管的阳极连在一起，把所有同一列的发光管的阴极连在一起（共阳的接法），先送出对应第1行发光管亮灭的数据并锁存，然后选通第1行使其燃亮一定的时间，然后熄灭；再送出第2行的数据并锁存，然后选通第2行使其燃亮相同的时间，然后熄灭，……第16行之后，又重新燃亮第1行，反复轮回。

当这样轮回的速度足够快（每秒24次以上），由于人眼的视觉暂留现象，就能看到显示屏上稳定的图形了。

采用扫描方式进行显示时，每行有一个行驱动器，各行的同名列共用一个列驱动器。

显示数据通常存储在单片机的存储器中，按8位一个字节的形式顺序排放。

显示时要把一行中各列的数据都传送到相应的列驱动器上去，这就存在一个显示数据传输的问题。

单片机技术课程设计说明书设计课题： 16x16点阵说明书专业（系）电气工程系班级车辆电子111学生姓名阳德聪孙雨晴李明芳指导老师粟慧龙完成日期 2013.4.20目录引言 (1)第一章背景介绍 (1)1.1 LED及LED显示屏 (1)1.2 MCS-51系列单片机及其特点 (2)1.3 74HC595简介 (3)1.4 AT89S52简介 (3)1.5 单片机最小系统电路 (5)第二章功能要求 (5)第三章方案实现 (5)3.１系统硬件电路的设计 (7)3.2单片机系统及外围电路 (7)3.3行列驱动电路 (8)3.4系统程序的设计 (9)3.5显示驱动程序 (10)3.6系统主程序 (12)第四章系统点阵显示模 (15)第五章性能分析与总结 (15)5.1 性能分析 (15)5.2 总结 (16)第六章安装与调试 (17)心得体会 (17)附录A 16ｘ16的点阵LED图文显示屏的硬件总原理图 (18)附录 B PCB图 (19)附录 C 3D图 (19)附录D 元件清单 (20)附录E 实物图 (22)摘要：LED点阵显示屏作为一种新兴的显示器件,是由多个独立的LED发光二极管封装而成. LED点阵显示屏可以显示数字或符号, 通常用来显示时间、速度、系统状态等。

文章给出了一种基于AT89S52单片机的16×16 点阵LED显示屏的设计方案。

包括系统具体的硬件设计方案,软件流程图和部分汇编语言程序等方面。

在负载范围内, 只需通过简单的级联就可以对显示屏进行扩展,是一种成本低廉的图文显示方案。

关键词：AT89S52；LED；单片机引言LED显示屏显示画面色彩鲜艳，立体感强，静如油画，动如电影，广泛应用于车站、码头、机场、商场、医院、宾馆、银行、证券市场、建筑市场、拍卖行、工业企业管理和其它公共场所。

在实际应用中的显示屏由于成本和可靠性的因素常采用一种称为动态扫描的显示方法。

本文设计的是一个室内用16ｘ16的点阵LED图文显示屏，图形或文字显示有静止、移入移出等显示方式第一章背景介绍1.1 LED及LED显示屏LED 就是Light Emitting Diode（发光二极管）的缩写。

毕业设计（论文）开题报告设计（论文）题基于FPGA的LED 16×16点阵汉字显示设计目一、选题的背景和意义：LED点阵显示屏是集微电子技术、计算机技术、信息处理技术于一体的大型显示屏系统。

它以其色彩鲜艳，动态范围广，亮度高，寿命长，工作稳定可靠等优点而成为众多显示媒体以及户外作业显示的理想选择。

受到体育场馆用LED显示屏需求快速增长的带动，近年来，中国 LED显示屏应用逐步增多。

目前，LED已经广泛应用在银行、火车站、广告、体育场馆之中。

而随着奥运会、世博会的临近，LED显示屏将广泛的应用在体育场馆以及道路交通指示中，LED显示屏在体育广场中的应用将出现快速增长。

因此，本设计是很有必要的，之所以基于FPGA设计是因为现场可编程门阵列（FPGA）设计周期小，灵活度高，适合用于小批量系统，提高系统的可靠性和集成度。

并且采用编写灵活的VHDL语言编写主程序。

本设计可以方便的应用到各类广告宣传中。

二、课题研究的主要内容：1. 实现16×16点阵的汉字显示；2. 实现有限汉字显示；4. 实现汉字的滚动显示；5. 完成方案论证。

三、主要研究（设计）方法论述：通过去图书馆查阅书籍收集资料，同时在搜索引擎上检索资料，分析借鉴已有类似产品、设计方案与成功经验，选择几种可行方案比对，最后确定最切实可行的方案展开设计。

通过Multisim或Quartus软件对系统进行模拟仿真，对电路功能进行改进与完善。

在EDA试验箱上进行调试。

四、设计（论文）进度安排：时间（迄止日期）工作内容2010.5.17-5.23理解并确认毕业设计任务书，撰写完成毕业设计开题报告（第1周）2010.5.24-5.30完成调研与资料收集、整理（第2周）2010.5.31-6.6设计方案及原理框图确定（第3周）2010.6.7-7.4电路资料收集，单元电路设计（第4、5、6、7周）2010.7.5-7.18电路仿真与改进、完善（第8、9周）2010.19-8.1资料整理（第10、11周）2010..8.2-8.8书写毕业设计报告（第12周）2010.8.9-8.16（第13周）修改毕业设计报告并整理装订五、指导教师意见：指导教师签名：年月日六、系部意见：系主任签名：年月日目录摘要ABSTRACT第一章前言 (1)1.1本设计的研究背景和研究目的 (1)1.2LED点阵显示特点 (2)1.3FPGA设计的特点 (2)第二章系统设计 (4)2.1设计任务与要求 (4)2.1.1设计任务 (4)2.1.2设计要求 (4)2.2设计原理 (4)2.2.1总体设计方案 (4)2.2.2方案的比较 (5)2.3扫描控制模块 (6)2.3.1 LED的显示原理 (6)2.3.2汉字的存储 (7)2.4汉字显示 (7)2.4.1列循环扫描 (8)2.4.2字符样式设计 (10)2.4.3字母循环扫描及期间的延时环节 (14)2.5整个完整的程序 (15)第三章系统调试与仿真 (22)3.1开发环境介绍 (22)3.2调试与仿真 (22)3.2.1 创建工程 (22)3.2.2 编译前设置 (23)3.2.3 全程编译 (25)3.2.4时序仿真 (26)第四章结束语 (29)答谢辞 (29)参考文献 (29)摘要主要研究基于VHDL的 Led点阵汉字滚动显示。

16x16LED点阵实验实验名称：16x16 LED点阵实验实验⽬的：利⽤单⽚机I/O⼝实现LED点阵的⾏扫描动态显⽰。

实验原理：1、LED显⽰器的基本结构：七段显⽰器：将发光⼆极管封装成数码显⽰的形式。

共阳七段显⽰器：共阴七段显⽰器：点阵式显⽰器：发光⼆极管封装成点阵形式，构成不同的字符甚⾄汉字、图形。

发光⼆极管排列成矩阵，由亮与暗来产⽣字符或图形。

每⼀⾏的阳极连在⼀起，每⼀列的阴极连在⼀起。

2、点阵显⽰的原理：点阵显⽰器每⼀列的阴极连在⼀起，对每⼀列⽽⾔相当于⼀个共阴显⽰器。

同时每⼀⾏的阳极连在⼀起，相当于七段显⽰器的笔划。

这样，可以把5X7的发光⼆极管点阵看作⼀个五位显⽰器。

可采⽤动态显⽰电路，以笔划锁存器控制⾏信号，以位锁存器控制列信号。

3、实验原理图使⽤两⽚8位输出锁存移位寄存器74HC595（三态输出、串⼊并出），将单⽚机I/O⼝发出的串⾏数据转换为并⾏数据LD_QA~LD_QP，作为16×16 LED点阵显⽰器的⾏线，使⽤另外两⽚8位74HC595作为 16×16 LED点阵显⽰器的列线LD_1~LD_16。

当⾏输出⾼电平、列输出低电平时，可以点亮点阵。

74HC595：LD-QA～LD-QP：点阵⾏控制信号LD-1～LD-16：点阵列控制信号SER（14脚）：串⾏数据输⼊端-SCLR(10脚)：低电平时将移位寄存器的数据清零。

通常将它接Vcc。

SCK(11脚)：上升沿时将串⾏数据移⼊移位寄存器。

RCK(12脚)：上升沿时移位寄存器的数据锁存⼊数据寄存器。

-G(13脚): ⾼电平时禁⽌输出（⾼阻态）时序图：实验内容：在16×16LED点阵上分别⽤静态⽅式和滚屏⽅式显⽰⾃⼰的姓（⾏扫描）。

实验步骤：使⽤导线将A2区的P10~P14与C3区的L_DAT_H 、L_DAT_L、L_CLK、L_OE 、 L_STR 实验设计：电路图：（修改后加上了74HC595输出端⼝与LED点阵相连的端⼝名称）流程图：代码及注释：HL EQU 70H ;⾏信号低位内存地址LL EQU 72H ;列信号低位内存地址HD EQU P1.0 ;p1.0⼝连⾏信号输⼊端LD EQU P1.1 ;P1.1⼝连列信号输⼊端SCK EQU P1.2 ;P1.2⼝连移位寄存器OE EQU P1.3 ;P1.3⼝连使能端RCK EQU P1.4 ;P1.4⼝连锁存器ORG 8000H ;硬件仿真程序LJMP MAINORG 8100H ;硬件仿真程序MAIN:MOV DPTR,#DISPLAY ;字模表地址MOV R1,#00H ;字模表起始地址偏移量MOV HL,#01H ;⾏扫描信号的初值0001HMOV HL+1,#00HLOOP:MOV A,R1MOVC A,@A+DPTRMOV LL,A ;找到列低位数据，存⼊内存地址中INC R1MOV A,R1MOVC A,@A+DPTRMOV LL+1,A ;找到列⾼位数据，存⼊内存地址中LCALL SENDD ;调⽤传输数据的程序LCALL DELAY ;调⽤延时程序CLR C ;位处理累加器清零MOV A,HLRLC A ;左移⾏扫描信号低8位MOV HL,AMOV A,HL+1RLC A ;左移⾏扫描信号⾼8位MOV HL+1,AINC R1CJNE R1,#20H,LOOP ;判断⼀轮扫描是否结束LJMP MAINSENDD:CLR OE ;使能信号低电平有效CLR RCK ;RCK信号置0MOV R2,#08HMOV R3,LL+1 ;列信号⾼⼋位地址MOV R4,HL+1 ;⾏信号⾼⼋位地址BACK:CLR SCK ;SCK信号置0MOV A,R3RLC AMOV R3,AMOV LD,C ;列信号逐位传输MOV A,R4RLC AMOV R4,AMOV HD,C ;⾏信号逐位传输SETB SCK ;SCK信号上升沿到来，将串⾏数据移⼊移位寄存器DJNZ R2,BACK ;判断⾼8位信号是否传输完毕MOV R2,#08HMOV R3,LL ;列信号低8位地址MOV R4,HL ;⾏信号低8位地址BACK1:CLR SCK ;SCK信号置0MOV A,R3RLC AMOV R3,AMOV LD,C ;列信号逐位传输MOV A,R4RLC AMOV R4,AMOV HD,C ;⾏信号逐位传输SETB SCK ;SCK信号上升沿到来，将串⾏数据移⼊移位寄存器DJNZ R2,BACK1 ;判断低8位信号是否传输完毕SETB RCK ;RCK信号上升沿到来，移位寄存器的数据锁存⼊数据寄存器RET DELAY: ;延时⼦程序MOV R7,#50DELAY1:MOV R6,#10DELAY2:DJNZ R6,$DJNZ R7,DELAY1RETDISPLAY:DB 0xFF,0xFE,0xE0,0xEE,0xEF,0xCE,0xEF,0xF6,0xE1,0xFA,0xFD,0xFC,0xFD,0xFE,0x3D,0x80;DB 0xE0,0xFA,0xED,0xFA,0xEF,0xF6,0xEF,0xF6,0xEF,0xEE,0xEF,0x9A,0x6B,0xDC,0xF7,0xFE;"张" END 2、滚屏⽅式流程图：代码及注释：HL EQU 70H ;⾏信号低位内存地址LL EQU 72H ;列信号低位内存地址HD EQU P1.0 ;p1.0⼝连⾏信号输⼊端LD EQU P1.1 ;P1.1⼝连列信号输⼊端SCK EQU P1.2 ;P1.2⼝连移位寄存器OE EQU P1.3 ;P1.3⼝连使能端RCK EQU P1.4 ;P1.4⼝连锁存器ORG 8000H ;硬件仿真程序LJMP MAINORG 8100H ;硬件仿真程序MAIN:MOV DPTR,#DISPLAY ;字模表地址MOV R1,#00HMOV R7,#00H ;R7⽤来表⽰字模表起始位置偏移量LOOP:MOV R5,#20 ;R5⽤来表⽰延时，改变R5的值可改变滚屏速度LOOP1: MOV R6,#10H ;R6⽤来判断是否扫描完⼀轮MOV A,R7 ;将R7的值赋值给R1MOV R1,AMOV HL,#01H ;⾏扫描信号的初值0001HMOV HL+1,#00HLOOP2:MOV A,R1MOVC A,@A+DPTRMOV LL,A ;找到列低位数据，存⼊内存地址中INC R1MOV A,R1MOVC A,@A+DPTRMOV LL+1,A ;找到列⾼位数据，存⼊内存地址中LCALL SENDD ;调⽤传输数据的程序LCALL DELAY ;调⽤延时程序CLR C ;位处理累加器清零MOV A,HLRLC A ;左移⾏扫描信号低⼋位MOV HL,AMOV A,HL+1RLC A ;左移⾏扫描信号⾼⼋位MOV HL+1,AINC R1DEC R6CJNE R6,#00H,LOOP2 ;通过R6判断是否扫描完⼀轮，R6减为0，⼀轮扫描结束DJNZ R5,LOOP1 ;通过R5判断⼀帧的延时是否达到INC R7 ;改变字模表的偏移量INC R7 ;R7连续加2，相当于换⾏CJNE R7,#40H,LOOP ;判断字模表是否结束LJMP MAINSENDD:CLR OE ;使能信号低电平有效CLR RCK ;RCK信号置0MOV R2,#08HMOV R3,LL+1 ;列信号⾼8位地址MOV R4,HL+1 ;⾏信号⾼8位地址BACK:CLR SCK ;SCK信号置0MOV A,R3RLC AMOV R3,AMOV LD,C ;列信号逐位传输MOV A,R4RLC AMOV R4,AMOV HD,C ;⾏信号逐位传输SETB SCK ;SCK信号上升沿到来，将串⾏数据移⼊移位寄存器DJNZ R2,BACK ;判断⾼⼋位信号是否传输完毕MOV R2,#08HMOV R3,LL ;列信号低⼋位地址MOV R4,HL ;⾏信号低⼋位地址BACK1:CLR SCK ;SCK信号置0MOV A,R3RLC AMOV R3,AMOV LD,C ;列信号逐位传输MOV A,R4RLC AMOV R4,AMOV HD,C ;⾏信号逐位传输SETB SCK ;SCK信号上升沿到来，将串⾏数据移⼊移位寄存器DJNZ R2,BACK1 ;判断低⼋位信号是否传输完毕SETB RCK ;RCK信号上升沿到来，移位寄存器的数据锁存⼊数据寄存器RETDELAY: ;延时⼦程序MOV R2,#50DELAY1:MOV R3,#10DELAY2:DJNZ R3,$DJNZ R2,DELAY1RETDISPLAY:DB 0xFF,0xFF,0xFF,0xFF,0xFF,0xFF,0xFF,0xFF,0xFF,0xFF,0xFF,0xFF,0xFF,0xFF,0xFF,0xFFDB 0xFF,0xFF,0xFF,0xFF,0xFF,0xFF,0xFF,0xFF,0xFF,0xFF,0xFF,0xFF,0xFF,0xFF,0xFF,0xFF;预留空⽩DB 0xFF,0xFE,0xE0,0xEE,0xEF,0xCE,0xEF,0xF6,0xE1,0xFA,0xFD,0xFC,0xFD,0xFE,0x3D,0x80;DB 0xE0,0xFA,0xED,0xFA,0xEF,0xF6,0xEF,0xF6,0xEF,0xEE,0xEF,0x9A,0x6B,0xDC,0xF7,0xFE;"张" END实验结果与分析：1、程序正确运⾏后，可看到16x16 LED点阵显⽰屏上显⽰“张”，LED灯的亮暗程度有些不均匀。

单片机技术课程设计说明书设计课题：16×16点阵LED显示屏专业（系）：电气工程系班级：检测电子班学生姓名：学号：指导老师：20**年4月24日目录1、绪论 (3)1.1 MCS-51系列单片机简介 (3)1.2 单片机的应用模式和应用领域 (4)1.3 主要工作任务 (5)2、硬件设计 (6)2.1系统硬件电路的设计 (6)3、软件设计 (9)3.1系统程序的设计 (9)3.2显示驱动程序 (10)3.3系统主程序设计 (11)3.4调试及性能分析 (11)3.5控制程序清单 (12)4、点阵字模软件的使用 (20)5、结论 (25)1绪论单片机（Single-Chip-Microcomputer）又称微控制器（Microcontroller），最基本的结构是将CPU和计算机外围功能单元，如存储器、I/O口、定时器/计数器、中断系统等集成在一个芯片上构成的。

虽然单片机只是一个芯片，但无论从成还是功能上来看，它都具有了微机系统的特征。

1.1MCS-51系列单片机简介1971年微处理器研制成功。

1974年，美国仙童（Fairchild）公司研制出世界上第一台单片机微型计算机F8。

该机由两块集成电路芯片构成，具有与众不同的指令系统，深受民用电器及仪器仪表领域的欢迎和重视。

从此单片机开始迅速发展，应用领域也不断扩大。

1976年Intel公司推出MCS-48系列8位单片微型计算机，它以体积小、功能全、价格低等优点，赢得了广泛的应用，为单片机的发展奠定了基础。

成为单片机发展过程中的一个重要阶段。

在MCS-48成功应用的推动下，许多半导体公司和计算机公司也竞相研制和开发自己的单片机系列。

到目前为止，世界各地厂商也相继研制出大约50个系列300多个品种的单片机产品，可以满足不同领域的需要。

代表产品有Intel公司的MCS-51单片机，Motorola公司的MC6081、MC6082系列机，Zilog公司的Z-8系列机，TI公司的TMS7000系列机等，此外Rockwell、NS、GI和日本的NEC、松下、日立等公司也先后生产了自己的单片机系列。
